1 APC函数执行

上一篇文章《Windows XP APC（一）》已经将APC内核对象插入到目标线程的APC队列讲解完成了，接下来讲解APC函数在目标线程中是如何执行的。

一个线程如果要执行挂在APC队列的APC函数，最先会调用函数KiDeliverApc去处理后续的流程。

1.1 APC函数执行的条件

哪些情况下线程会执行APC函数：

线程切换。线程切换后（KiSwapThread），新线程执行时会调用KiDeliverApc。
系统调用、中断、异常。会执行函数_KiServiceExit，然后调用KiDeliverApc。

总结一句话：凡是会调用KiDeliverApc函数的点，都有机会执行APC函数。

函数_KiServiceExit是CPU从系统调用、中断或异常处理返回用户空间时的必经之路。

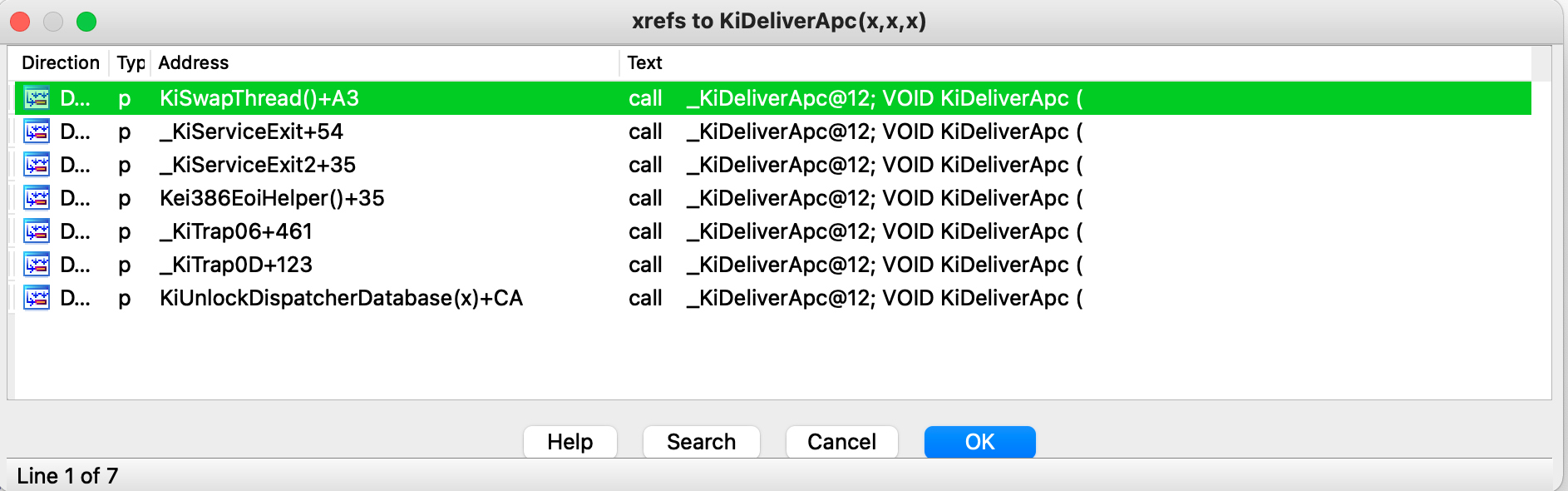

在函数KiDeliverApc按一下X查看一下交叉引用（ntkrpamp.exe2-9-9-12分页多核）：

实际上调用KiDeliverApc的函数有以上那些。

然后看一下《Windows内核原理与实现5.2 P335》中，在WRK版本里除了上面提到的线程切换、系统调用、中断、异常，还有一种情况是：

当内核代码离开一个临界区或者守护区（调用KeLeaveGuardedRegion或KeLeaveCriticalRegion）时，通过KiCheckForKernelApcDelivery函数直接调用KiDeliverApc，或者调用KiRequestSoftwareInterrupt函数请求一个APC_LEVEL的软件中断。这是因为，当线程进入临界区或守护区时，普通内核模式APC或特殊内核模式APC被禁止了，所以，当离开时，KiCheckForKernelApcDelivery函数被调用，以便及时地交付内核模式APC。

1.2 内核APC执行过程

跟着海哥追了一下SwapContext最后的代码，如果切换后的线程NextThread的KernelApcPending != 0，则会返回eax = 1，然后一直返回到函数KiSwapThread中，紧接着该函数就调用函数KiDeliverApc去线程的APC。

KiDeliverApc函数执行内核APC流程：
1）判断第一个链表是否为空
2）判断KTHREAD.ApcState.KernelApcInProgress是否为1
3）判断是否禁用内核APC(KTHREAD.KernelApcDisable是否为1)
4）将当前KAPC结构体从链表中摘除
5）执行KAPC.KernelRoutine指定的函数释放KAPC结构体占用的空间
6）将KTHREAD.ApcState.KernelApcInProgress设置为1 标识正在执行内核APC
7）执行真正的内核APC函数(KAPC.NormalRoutine)
8）执行完毕将KernelApcInProgress改为0
9）循环

实际执行过程会在后面的KiDeliverApc函数逆向分析时候具体解释。

总结：
1）内核APC在线程切换的时候就会执行，这也就意味着，只要插入内核APC很快就会执行。
2）在执行用户APC之前会先执行内核APC。
3）内核APC在内核空间执行，不需要换栈，一个循环全部执行完毕。

1.3 用户APC执行过程

处理用户APC要比内核APC复杂的多，因为用户APC函数要在用户空间执行的，这里涉及到大量换栈的操作：

当线程从用户层进入内核层时，要保留原来的运行环境，比如各种寄存器，栈的位置等等 (_Trap_Frame)，然后切换成内核的堆栈，如果正常返回，恢复堆栈环境即可。
但如果有用户APC要执行的话，就意味着线程要提前返回到用户空间去执行，而且返回的位置不是线程进入内核时的位置，而是返回到其他的位置，每处理一个用户APC都会涉及到：内核 –> 用户空间 –> 再回到内核空间。

KiDeliverApc函数分析：
1）判断用户APC链表是否为空
2）判断第一个参数是为1
3）判断ApcState.UserApcPending是否为1
4）将ApcState.UserApcPending设置为0
5）链表操作将当前APC从用户队列中拆除
6）调用函数(KAPC.KernelRoutine)释放KAPC结构体内存空间
7）调用KiInitializeUserApc函数

KiInitializeUserApc函数分析：备份CONTEXT。

线程进0环时，原来3环的运行环境（寄存器栈顶等）保存到0环的一块内存_Trap_Frame结构体中，如果要提前返回3环去处理用户APC，就必须要修改_Trap_Frame结构体，但是又要保证不影响正常调用时线程返回到原来3环的地方，所以需要对_Trap_Frame的值进行备份：
- 比如：进0环时的位置存储在EIP中，现在要提前返回，而且返回的并不是原来的位置，那就意味着必须要修改EIP为新的返回位置。还有堆栈ESP也要修改为处理APC需要的堆栈。那原来的值怎么办呢？处理完APC后该如何返回原来的位置呢？
- 函数KiInitializeUserApc要做的第一件事就是备份：将原来_Trap_Frame的值备份到一个新的结构体中（CONTEXT），这个功能由其子函数KeContextFromKframes来完成。
KiInitializeUserApc函数分析：线程0环与3环堆栈切换、准备用户层执行环境。

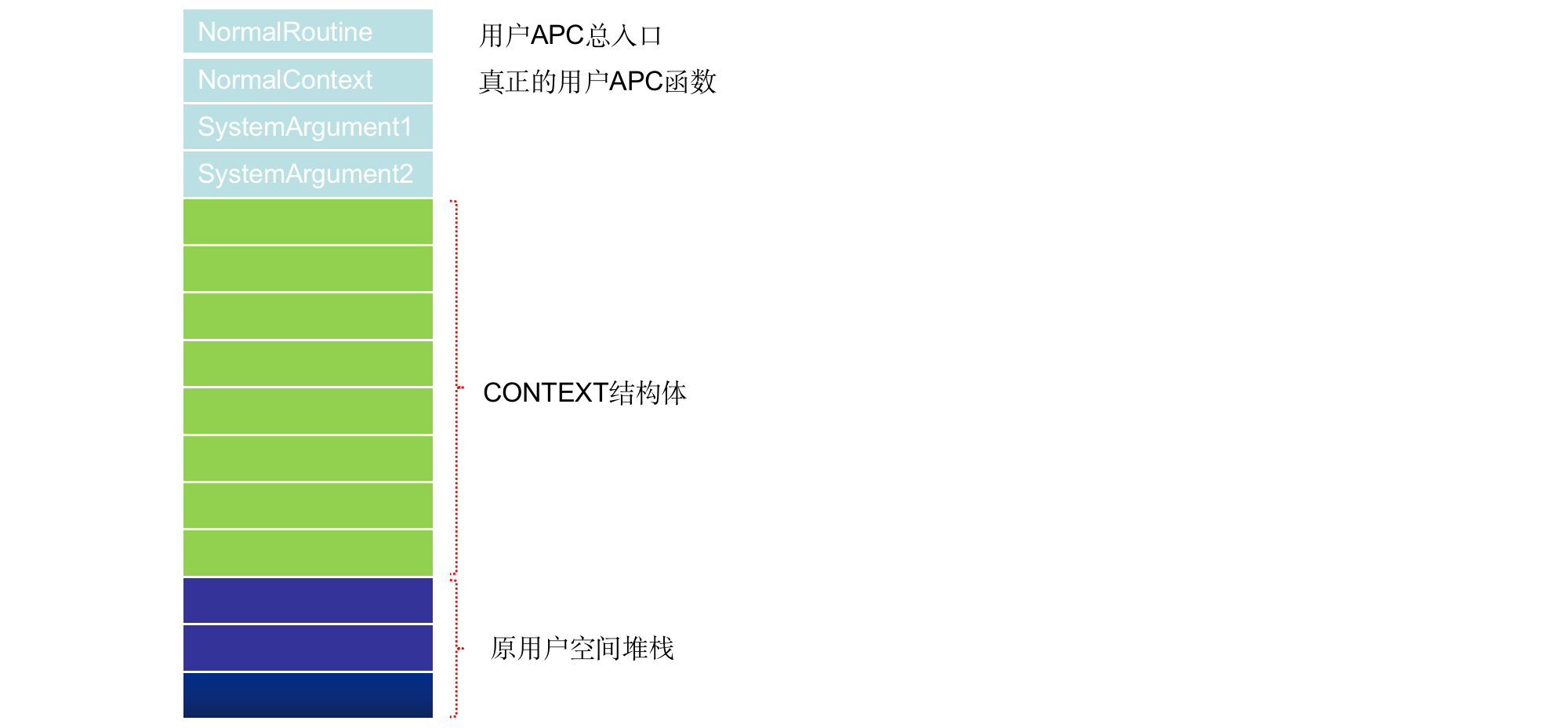

- 堆栈示意图如下

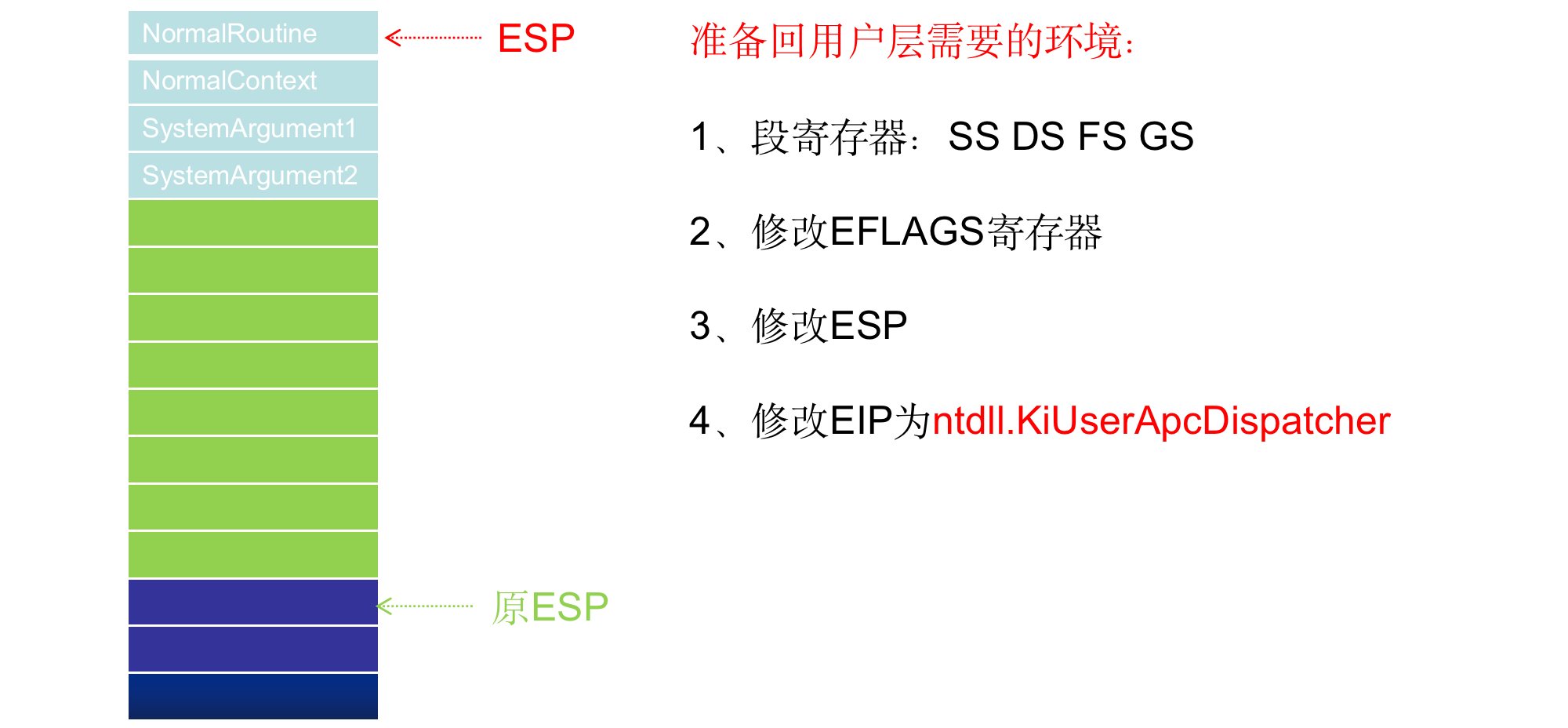

- 准备用户层执行环境
ntdll.KiUserApcDispatcher函数分析：

1、当用户在3环调用QueueUserAPC函数来插入APC时，不需要提供NormalRoutine，这个参数是在QueueUserAPC内部指定的：
BaseDispatchAPC。
2、ZwContinue函数的意义：
- 返回内核，如果还有用户APC，重复上面的执行过程。
- 如果没有需要执行的用户APC，会将CONTEXT赋值给Trap_Frame结构体。就像从来没有修改过一样。ZwContinue后面的代码不会执行，线程从哪里进0环仍然会从哪里回去。

2 KiDeliverApc

KiDeliverApc：This function is called from the APC interrupt code and when one or more of the APC pending flags are set at system exit and the previous IRQL is zero. All special kernel APC’s are delivered first, followed by normal kernel APC’s if one is not already in progress, and finally if the user APC queue is not empty, the user APC pending flag is set, and the previous mode is user, then a user APC is delivered. On entry to this routine IRQL is set to APC_LEVEL.

VOID __stdcall KiDeliverApc (
    IN KPROCESSOR_MODE PreviousMode,	//调用函数的先前模式
    IN PKEXCEPTION_FRAME ExceptionFrame,//指向异常帧，在 NT386 模式下该指针为 NULL
    IN PKTRAP_FRAME TrapFrame		//_Trap_Frame
    )

函数逆向分析如下：

VOID __stdcall KiDeliverApc(PreviousMode, ExceptionFrame, TrapFrame)

if(TrapFrame != 0)
{
  if(TrapFrame->eip >= (ULONG)&ExpInterlockedPopEntrySListResume &&
     TrapFrame->eip <= (ULONG)&ExpInterlockedPopEntrySListEnd)
  {
    TrapFrame->eip = (ULONG)&ExpInterlockedPopEntrySListResume;
  }
}

Old_TrapFrame = CurrentThread->TrapFrame;
Old_Process = CurrentThread->ApcState->Process;

CurrentThread->TrapFrame = TrapFrame;
CurrentThread->ApcState->KernelApcPending = 0;

Thread->ApcState.KernelApcPending = FALSE;

//内核APC不为空
while(&CurrentThread->ApcState->ApcListHead[0] != CurrentThread->ApcState->ApcListHead[0]->Flink)
{
  NextEntry = CurrentThread->ApcState->ApcListHead[0]->Flink;
  Apc = (KAPC)(KAPC->ApcListEntry - 0xC);
  KernelRoutine = Apc->KernelRoutine;
  NormalRoutine = Apc->NormalRoutine;
  NormalContext = Apc->NormalContext;
  SystemArgument1 = Apc->SystemArgument1;
  SystemArgument2 = Apc->SystemArgument2;

  //普通内核APC函数
  if(Apc->NormalRoutine != 0)
  {
    if(CurrentThread.ApcState.KernelApcInProgress == 0 && CurrentThread.KernelApcDisable == 0)
    {
      //将当前APC对象从内核APC队列里摘除
      //将CurrentThread->ApcState->ApcListHead[0]->Flink摘除
      ecx = NextEntry->Flink;
      eax = NextEntry->Blink;
      NextEntry->Blink->Flink = NextEntry->Flink;
      NextEntry->Flink->Blink = NextEntry->Blink;

      Apc.Inserted = 0;
      (KernelRoutine)(Apc,
                      &NormalRoutine,
                      &NormalContext,
                      &SystemArgument1,
                      &SystemArgument2);

      if(Apc->NormalRoutine != 0)
      {
        CurrentThread->ApcState->KernelApcInProgress = 1;
        KfLowerIrql(0);

        NormalRoutine(NormalContext, SystemArgument1, SystemArgument2);

        KfRaiseIrql(1);	//APC_LEVEL
      }	//00428896
      CurrentThread->ApcState->KernelApcInProgress = 0;
    }else  //00428967,CurrentThread.ApcState.KernelApcInProgress != 0 || CurrentThread.KernelApcDisable != 0
    {
      goto BugCheckAndReturn;
    }

  //特殊APC,KAPC->NormalRoutine == 0,00428818
  }else
  {
    //将当前APC对象从内核APC队列里摘除
    //将CurrentThread->ApcState->ApcListHead[0]->Flink摘除
    ecx = NextEntry->Flink;
    eax = NextEntry->Blink;
    NextEntry->Blink->Flink = NextEntry->Flink;
    NextEntry->Flink->Blink = NextEntry->Blink;

    Apc.Inserted = 0;
    (KernelRoutine)(Apc,
                      &NormalRoutine,
                      &NormalContext,
                      &SystemArgument1,
                      &SystemArgument2);
  }
}

//用户APC，004288D4,004288E1
NextEntry = CurrentThread->ApcState->ApcListHead[1]->Flink;
if(&CurrentThread->ApcState->ApcListHead[1] != NextEntry && PreviousMode == 1 &&
   CurrentThread->ApcState[UserMode]->UserApcPending == 1)
{
  //提前声明用户APC队列没有正在等待执行的用户APC
  Thread->ApcState[UserMode].UserApcPending = FALSE;

  Apc = (KAPC)(KAPC->ApcListEntry - 0xC);
  KernelRoutine = Apc->KernelRoutine;
  NormalRoutine = Apc->NormalRoutine;
  NormalContext = Apc->NormalContext;
  SystemArgument1 = Apc->SystemArgument1;
  SystemArgument2 = Apc->SystemArgument2;

  //将当前APC对象从用户APC队列里摘除
  ecx = NextEntry->Flink;
  eax = NextEntry->Blink;
  NextEntry->Blink->Flink = NextEntry->Flink;
  NextEntry->Flink->Blink = NextEntry->Blink;

  Apc->Inserted = 0;
  (KernelRoutine)(Apc,
                      &NormalRoutine,
                      &NormalContext,
                      &SystemArgument1,
                      &SystemArgument2);

  if(Apc->NormalRoutine != 0)
  {
    // 准备回3环调用 NormalContext
    KiInitializeUserApc(ExceptionFrame,
                        TrapFrame,
                        NormalRoutine,		// 用户APC总入口 BaseDispatchAPC（3环函数）
                        NormalContext,		// 3环APC函数
                        SystemArgument1,	// 3环APC函数的参数
                        SystemArgument2);	// 作用不明，BaseDispatchAPC 里用到了
  }else	//0042893F
  {
    //检查该线程是否可以交付另一个用户模式的APC
    KeTestAlertThread(UserMode);	//UserMode == 1
    goto BugCheckAndReturn;
  }
}

BugCheckAndReturn:
	//Check if process was attached during the APC routine
	if(CurrentThread->ApcState->Process != Old_Process) KeBugCheckEx();
	CurrentThread->TrapFrame = Old_TrapFrame;
	return;

函数KiDeliverApc主要功能如下：

先将当前线程的TrapFrame和所属进程进行备份，然后使用参数中的TrapFrame给当前线程的TrapFrame赋值；
KernelApcPending = FALSE提前声明没有待执行的内核APC函数，因为马上会循环全部执行完；
循环检查内核APC队列，不为空的话，再判断内核APC函数是普通APC还是特殊APC：
- 普通APC：
  - 如果KernelApcInProgress ==0 && CurrentThread.KernelApcDisable == 0，将当前APC对象从内核APC队列里摘除。如果前面的条件不满足就去BugCheckAndReturn检查是否需要调用函数KeBugCheckEx去蓝屏；
  - 执行函数Apc->KernelRoutine；
  - 如果Apc->NormalRoutine != 0的话（KernelRoutine的执行有可能改变这个指针的值）就先将KernelApcInProgress = TRUE，并将IRQL降为PASSIVE_LEVEL(0)；
  - 执行函数Apc->NormalRoutine；
  - 将IRQL升为APC_LEVEL(1)。
  - 设置KernelApcInProgress = FALSE。
- 特殊APC：
  - 将当前APC对象从内核APC队列里摘除；
  - 执行函数Apc->KernelRoutine；
如果用户APC队列不为空，并且UserApcPending == 1，就会试图执行用户APC。
- UserApcPending = FALSE，提前声明用户APC队列没有正在等待执行的用户APC，因为一次只会执行一次（没有循环）；
- 将当前APC对象从用户APC队列里摘除；
- 执行函数Apc->KernelRoutine；
- 判断Apc->NormalRoutine是否为0（KernelRoutine的执行有可能改变这个指针的值）：
  - Apc->NormalRoutine != 0，调用KiInitializeUserApc函数准备回3环调用Apc->NormalContext；
  - Apc->NormalRoutine == 0，调用KeTestAlertThread函数（没有用户层的回调函数，那么自己alert，执行后面的APC）检查该线程是否可以交付另一个用户模式的APC。
恢复TrapFrame。用之前备份的TrapFrame给当前线程的TrapFrame赋值。

需要注意一下几点：

执行内核NormalRoutine时才会KernelApcInProgress = 1，执行KernelRoutine时KernelApcInProgress不会置1。
执行内核NormalRoutineIRQL是0。
用函数KiInitializeUserApc去准备回3环调用Apc->NormalContext时并不会将IRQL降为0。
每次进入函数KiDeliverApc，会将当前线程的所有内核APC函数全部循环执行了，但是只会执行挂在用户APC队列的第一个用户APC函数，处理用户APC函数并没有循环。《Windows内核情景分析5.8 P373》

APC整个执行过程在《Windows内核情景分析5.8》都有函数分析。

源代码如下：

VOID KiDeliverApc (
    IN KPROCESSOR_MODE PreviousMode,
    IN PKEXCEPTION_FRAME ExceptionFrame,
    IN PKTRAP_FRAME TrapFrame
    )
/*++
Routine Description:
    This function is called from the APC interrupt code and when one or
    more of the APC pending flags are set at system exit and the previous
    IRQL is zero. All special kernel APC's are delivered first, followed
    by normal kernel APC's if one is not already in progress, and finally
    if the user APC queue is not empty, the user APC pending flag is set,
    and the previous mode is user, then a user APC is delivered. On entry
    to this routine IRQL is set to APC_LEVEL.

    N.B. The exception frame and trap frame addresses are only guaranteed
         to be valid if, and only if, the previous mode is user.
Arguments:
    PreviousMode - Supplies the previous processor mode.

    指向异常帧，在 NT386 模式下该指针为 NULL
    ExceptionFrame - Supplies a pointer to an exception frame.
    TrapFrame - Supplies a pointer to a trap frame.
Return Value: None.
--*/
{

    PKAPC Apc;
    PKKERNEL_ROUTINE KernelRoutine;
    KLOCK_QUEUE_HANDLE LockHandle;
    PLIST_ENTRY NextEntry;
    ULONG64 NewPC;
    PVOID NormalContext;
    PKNORMAL_ROUTINE NormalRoutine;
    ULONG64 PC;
    PKPROCESS Process;
    PVOID SystemArgument1;
    PVOID SystemArgument2;
    PKTHREAD Thread;
    PKTRAP_FRAME OldTrapFrame;

    //
    // If the thread was interrupted in the middle of the SLIST pop code,
    // then back up the PC to the start of the SLIST pop.
    //

    if (TrapFrame != NULL) {

#if defined(_AMD64_)

        if ((TrapFrame->Rip >= (ULONG64)&ExpInterlockedPopEntrySListResume) &&
            (TrapFrame->Rip <= (ULONG64)&ExpInterlockedPopEntrySListEnd)) {

            TrapFrame->Rip = (ULONG64)&ExpInterlockedPopEntrySListResume;
        }

#elif defined(_IA64_)

        //
        // Add the slot number so we do the right thing for the instruction
        // group containing the interlocked compare exchange.
        //

        PC = TrapFrame->StIIP + ((TrapFrame->StIPSR & IPSR_RI_MASK) >> PSR_RI);
        NewPC = (ULONG64)((PPLABEL_DESCRIPTOR)ExpInterlockedPopEntrySListResume)->EntryPoint;
        if ((PC >= NewPC) &&
            (PC <= (ULONG64)((PPLABEL_DESCRIPTOR)ExpInterlockedPopEntrySListEnd)->EntryPoint)) {

            TrapFrame->StIIP = NewPC;
            TrapFrame->StIPSR &= ~IPSR_RI_MASK;
        }

#elif defined(_X86_)

        if ((TrapFrame->Eip >= (ULONG)&ExpInterlockedPopEntrySListResume) &&
            (TrapFrame->Eip <= (ULONG)&ExpInterlockedPopEntrySListEnd)) {

            TrapFrame->Eip = (ULONG)&ExpInterlockedPopEntrySListResume;
        }

#else
#error "No Target Architecture"
#endif

    }

    //
    // Raise IRQL to dispatcher level and lock the APC queue.
    //

	// 获取当前线程
    Thread = KeGetCurrentThread();

    OldTrapFrame = Thread->TrapFrame;

    Thread->TrapFrame = TrapFrame;

	// 获取当前进程（提供CR3的进程）
    Process = Thread->ApcState.Process;

    KeAcquireInStackQueuedSpinLock(&Thread->ApcQueueLock, &LockHandle);

    //
    // Get address of current thread object, clear kernel APC pending, and
    // check if any kernel mode APC's can be delivered.
    //

	// 接下来要执行内核APC，这里提前声明处理完毕
    Thread->ApcState.KernelApcPending = FALSE;

	// 遍历内核APC队列
    while (IsListEmpty(&Thread->ApcState.ApcListHead[KernelMode]) == FALSE) {
		// 获取 APC，获取 APC 的成员
        NextEntry = Thread->ApcState.ApcListHead[KernelMode].Flink;
        Apc = CONTAINING_RECORD(NextEntry, KAPC, ApcListEntry);
        KernelRoutine = Apc->KernelRoutine;
        NormalRoutine = Apc->NormalRoutine;
        NormalContext = Apc->NormalContext;
        SystemArgument1 = Apc->SystemArgument1;
        SystemArgument2 = Apc->SystemArgument2;

        if (NormalRoutine == (PKNORMAL_ROUTINE)NULL)
		{
			// NormalRoutine 等于 NULL 的情况属于特殊内核APC，我不知道什么时候会插入这样的APC
			// 所以这里就不分析了，假如您读到这里，又知道相关的信息，不妨留言提示我一下^_^
			// 2020年11月29日21:04:21
            //
            // First entry in the kernel APC queue is a special kernel APC.
            // Remove the entry from the APC queue, set its inserted state
            // to FALSE, release dispatcher database lock, and call the kernel
            // routine. On return raise IRQL to dispatcher level and lock
            // dispatcher database lock.
            //
            RemoveEntryList(NextEntry);

            Apc->Inserted = FALSE;

            KeReleaseInStackQueuedSpinLock(&LockHandle);

            (KernelRoutine)(Apc,
                            &NormalRoutine,
                            &NormalContext,
                            &SystemArgument1,
                            &SystemArgument2);

#if DBG
			// 蓝屏警告
            if (KeGetCurrentIrql() != LockHandle.OldIrql) {
                KeBugCheckEx(IRQL_UNEXPECTED_VALUE,
                             KeGetCurrentIrql() << 16 | LockHandle.OldIrql << 8,
                             (ULONG_PTR)KernelRoutine,
                             (ULONG_PTR)Apc,
                             (ULONG_PTR)NormalRoutine);
            }

#endif

            KeAcquireInStackQueuedSpinLock(&Thread->ApcQueueLock, &LockHandle);

        }
		else
		{
      // 走这个分支说明 NormalRoutine 非空，是普通的内核APC，PspTerminateThreadByPointer 和 NtQueueApcThread 都走这里
            //
            // First entry in the kernel APC queue is a normal kernel APC.
            // If there is not a normal kernel APC in progress and kernel
            // APC's are not disabled, then remove the entry from the APC
            // queue, set its inserted state to FALSE, release the APC queue
            // lock, call the specified kernel routine, set kernel APC in
            // progress, lower the IRQL to zero, and call the normal kernel
            // APC routine. On return raise IRQL to dispatcher level, lock
            // the APC queue, and clear kernel APC in progress.
            //

            if ((Thread->ApcState.KernelApcInProgress == FALSE) &&	// 没有内核APC正在执行 并且
               (Thread->KernelApcDisable == 0))		// 没有禁用内核APC
			{
              // 从内核 APC 队列中移除这个 APC
                RemoveEntryList(NextEntry);

              // APC Inserted 标志清零
                Apc->Inserted = FALSE;

                KeReleaseInStackQueuedSpinLock(&LockHandle);

              // 调用 KernelRoutine，举两个例子说明
              // 如果 APC 通过PspTerminateThreadByPointer 构造， KernelRoutine 是 PsExitSpecialApc ，
              // 那么执行的操作就是释放APC内存，并终止当前线程
              // 如果 APC 通过 NtQueueApcThread 构造，KernelRoutine 是 PspQueueApcSpecialApc，
              //执行的操作仅仅是释放APC内存
              // 不过 NtQueueApcThread 插入的属于用户APC，不走这里，而是等内核APC执行完后再执行
              // KernelRoutine 的工作是释放APC内存，也可能包括一些额外的工作，如退出、挂起、恢复线程
              // KernelRoutine 是调用 KeInitializeApc 时决定的，是不确定的，各种函数对参数的使用情况都不一样
              // 例如 PspTerminateThreadByPointer 初始化 KernelRoutine 传的函数是 PsExitSpecialApc，
              //就只使用了第一个参数 Apc
                (KernelRoutine)(Apc,
                                &NormalRoutine,
                                &NormalContext,
                                &SystemArgument1,
                                &SystemArgument2);

#if DBG

                if (KeGetCurrentIrql() != LockHandle.OldIrql) {
                    KeBugCheckEx(IRQL_UNEXPECTED_VALUE,
                                 KeGetCurrentIrql() << 16 | LockHandle.OldIrql << 8 | 1,
                                 (ULONG_PTR)KernelRoutine,
                                 (ULONG_PTR)Apc,
                                 (ULONG_PTR)NormalRoutine);
                }

#endif

              // NormalRoutine 是内核APC函数，经分析，我觉得能执行到这里，NormalRoutine 应该不是 NULL 的
              // 唯一可能修改 NormalRoutine 的就是上面调用的 KernelRoutine 函数
                if (NormalRoutine != (PKNORMAL_ROUTINE)NULL) {

					// 内核APC正在执行
                    Thread->ApcState.KernelApcInProgress = TRUE;

					// 降低IRQL到0
                    KeLowerIrql(0);

					// 调用内核APC函数
                    (NormalRoutine)(NormalContext,
                                    SystemArgument1,
                                    SystemArgument2);

					// 恢复IRQL到APC_LEVEL（1）
                    KeRaiseIrql(APC_LEVEL, &LockHandle.OldIrql);
                }

                KeAcquireInStackQueuedSpinLock(&Thread->ApcQueueLock, &LockHandle);

				// 没有内核APC正在执行
                Thread->ApcState.KernelApcInProgress = FALSE;

            } else {
                KeReleaseInStackQueuedSpinLock(&LockHandle);
                goto CheckProcess;
            }
        }
    }

    //
    // Kernel APC queue is empty. If the previous mode is user, user APC
    // pending is set, and the user APC queue is not empty, then remove
    // the first entry from the user APC queue, set its inserted state to
    // FALSE, clear user APC pending, release the dispatcher database lock,
    // and call the specified kernel routine. If the normal routine address
    // is not NULL on return from the kernel routine, then initialize the
    // user mode APC context and return. Otherwise, check to determine if
    // another user mode APC can be processed.
    //
	// 内核APC执行完毕
	// 如果 PreviousMode 是用户模式（1），并且有用户APC，并且用户APC队列非空

    if ((IsListEmpty(&Thread->ApcState.ApcListHead[UserMode]) == FALSE) &&
       (PreviousMode == UserMode) &&
	   (Thread->ApcState.UserApcPending != FALSE))
	{
		// 提前声明用户APC队列已清空
        Thread->ApcState.UserApcPending = FALSE;

		// 获取APC和其属性
        NextEntry = Thread->ApcState.ApcListHead[UserMode].Flink;
        Apc = CONTAINING_RECORD(NextEntry, KAPC, ApcListEntry);
        KernelRoutine = Apc->KernelRoutine;
        NormalRoutine = Apc->NormalRoutine;
        NormalContext = Apc->NormalContext;
        SystemArgument1 = Apc->SystemArgument1;
        SystemArgument2 = Apc->SystemArgument2;

		// 从用户APC队列中取出
        RemoveEntryList(NextEntry);

		// 标记插入状态为FALSE
        Apc->Inserted = FALSE;

        KeReleaseInStackQueuedSpinLock(&LockHandle);

		// KernelRoutine 应该就是 PspQueueApcSpecialApc
		// 因为用户APC是 NtQueueApcThread 函数构造和插入的，它就是这样初始化APC的
		// PspQueueApcSpecialApc 的唯一作用是释放APC内存
        (KernelRoutine)(Apc,
                        &NormalRoutine,
                        &NormalContext,
                        &SystemArgument1,
                        &SystemArgument2);

        if (NormalRoutine == (PKNORMAL_ROUTINE)NULL) {
			// 此函数定义在 thredobj.c
            KeTestAlertThread(UserMode);

        } else {
			// 准备回3环调用 NormalContext
            KiInitializeUserApc(ExceptionFrame,
                                TrapFrame,
                                NormalRoutine,		// 用户APC总入口 BaseDispatchAPC（3环函数）
                                NormalContext,		// 3环APC函数
                                SystemArgument1,	// 3环APC函数的参数
                                SystemArgument2);	// 作用不明，BaseDispatchAPC 里用到了
        }

    } else {
        KeReleaseInStackQueuedSpinLock(&LockHandle);
    }

    // Check if process was attached during the APC routine.
    // 检查当前进程是否发生变化（执行 APC 函数时发生了 attach）

CheckProcess:
    if (Thread->ApcState.Process != Process) {
		// 蓝屏警告
        KeBugCheckEx(INVALID_PROCESS_ATTACH_ATTEMPT,
                     (ULONG_PTR)Process,
                     (ULONG_PTR)Thread->ApcState.Process,
                     (ULONG)Thread->ApcStateIndex,
                     (ULONG)KeIsExecutingDpc());
    }

    Thread->TrapFrame = OldTrapFrame;
    return;
}

3 KeTestAlertThread

通过对函数KiDeliverApc交付（Deliver）用户APC函数的过程，在交付用户过程中会先执行KernelRoutine函数（参数包含NormalRoutine），函数执行过程中有可能会修改NormalRoutine，所以需要对NormalRoutine进行检查是否为0。

为什么需要判断NormalRoutine是否为NULL，是因为多核情况下其他CPU在某个过程中已经执行了这个用户APC么？

我认为，并不是因为多核的原因。因为在交付用户APC函数之前，调用了函数KeReleaseInStackQueuedSpinLock上了自旋锁。同时参考《Windows情景分析P371》，KernelRoutine执行的时候有可能改变指针NormalRoutine的值，所以需要测试一下。

函数KeTestAlertThread：This function tests to determine if the alerted variable for the specified processor mode has a value of TRUE or whether a user mode APC should be delivered to the current thread.（processor mode：UserMode/KernelMode处理器模式，variable-变量，specified-指定的）

该函数检查当前线程是否可以交付第一个用户模式的APC

如果吵醒模式AlertMode == 1，并且用户APC队列不为空，那就设置 Thread->ApcState.UserApcPending = TRUE 然后交付下一个用户APC。

BOOLEAN __stdcall KeTestAlertThread (
    IN KPROCESSOR_MODE AlertMode
    )
{
  BOOLEAN Alerted;
  KLOCK_QUEUE_HANDLE LockHandle;
  PKTHREAD Thread;

  ASSERT(KeGetCurrentIrql() <= DISPATCH_LEVEL);
  Thread = KeGetCurrentThread();
  KeAcquireInStackQueuedSpinLockRaiseToSynch(&Thread->ApcQueueLock, &LockHandle);
  KiLockDispatcherDatabaseAtSynchLevel

  Alerted = Thread->Alerted[AlertMode];
  if (Alerted == TRUE) {
    Thread->Alerted[AlertMode] = FALSE;
  } else if ((AlertMode == UserMode) &&
             (IsListEmpty(&Thread->ApcState.ApcListHead[UserMode]) != TRUE)) {
    Thread->ApcState.UserApcPending = TRUE;
  }

  KiUnlockDispatcherDatabaseFromSynchLevel();
  KeReleaseInStackQueuedSpinLock(&LockHandle);
  return Alerted;
}

Alerted：用来说明线程在指定模式下是否为”已经被吵醒” 。具体在哪进行修改，目前就知道在函数KeAlertThread中，当吵醒条件不满足时候就会Thread->Alerted[AlertMode] = TRUE;来说明已经调用过该函数一次了，只是吵醒条件不满足，如果可以吵醒是不会设置的为TRUE的。所以这里的Thread->Alerted[AlertMode] = FALSE;我理解就是一个额外的修正操作。**但是在APC的交付过程中，一般使用到该函数的else if处的功能，即Thread->ApcState.UserApcPending = TRUE**。

在APC注入过程中，经常使用该函数，因为函数KiInsertQueueApc在KAPC插入过后判断条件满足：

1	(Thread.State == Waiting && Thread.WaitMode == 1 && (Thread.Alertable == 1 \|\| Thread.ApcState.UserApcPending == 1))

就会设置Thread.ApcState.UserApcPending = 1然后调用KiUnwaitThread让线程开始转为就绪，线程切换后就有机会执行APC函数。上面可以看到Alertable == 1与UserApcPending == 1满足其一即可，所以一般调用函数KeTestAlertThread就可进行注入，可以参考：

4 _CONTEXT

每个线程都会维护一个_CONTEXT结构，里面保存着线程运行在3环时的寄存器的值，里面保存了线程运行的状态，使得CPU可以记得上次运行该线程运行到哪里了，该从哪里开始运行。在线程的挂起、恢复线程状态切换时经常用到。

_CONTEXT结构与_Trap_Frame结构很相似，都是保存一堆寄存器的值，但是在用途上却不一样：

_CONTEXT：线程发生状态切换时，将当前寄存器的值保存下来，方便恢复线程运行的时候回到原来的地方继续运行（一个CPU就一套寄存器，线程切换后其他线程要使用寄存器，自己的寄存器的值要先保存起来）。
_Trap_Frame：线程从3环进入0环时，将3环的寄存器值保存到该结构中，线程从0环正常返回到3环后从原来的地方继续运行。

kd> dt _CONTEXT -v
nt!_CONTEXT
struct _CONTEXT, 25 elements, 0x2cc bytes
   +0x000 ContextFlags     : Uint4B

   //调试寄存器组，ContextFlags 设置为 CONTEXT_DEBUG_REGISTERS
   //注意：CONTEXT_DEBUG_REGISTERS 没有被包含在 CONTEXT_FULL 中。
   +0x004 Dr0              : Uint4B
   +0x008 Dr1              : Uint4B
   +0x00c Dr2              : Uint4B
   +0x010 Dr3              : Uint4B
   +0x014 Dr6              : Uint4B
   +0x018 Dr7              : Uint4B

   //浮点寄存器组，ContextFlags 设置为 CONTEXT_FLOATING_POINT
   +0x01c FloatSave        : struct _FLOATING_SAVE_AREA, 9 elements, 0x70 bytes

   //段寄存器组，ContextFlags 字包含 CONTEXT_SEGMENTS
   +0x08c SegGs            : Uint4B
   +0x090 SegFs            : Uint4B
   +0x094 SegEs            : Uint4B
   +0x098 SegDs            : Uint4B

   //通用数据寄存器（整型寄存器）组，ContextFlags 字包含 CONTEXT_INTEGER
   +0x09c Edi              : Uint4B
   +0x0a0 Esi              : Uint4B
   +0x0a4 Ebx              : Uint4B
   +0x0a8 Edx              : Uint4B
   +0x0ac Ecx              : Uint4B
   +0x0b0 Eax              : Uint4B

   //控制寄存器组，ContextFlags 字包含 CONTEXT_CONTROL
   +0x0b4 Ebp              : Uint4B
   +0x0b8 Eip              : Uint4B
   +0x0bc SegCs            : Uint4B
   +0x0c0 EFlags           : Uint4B
   +0x0c4 Esp              : Uint4B
   +0x0c8 SegSs            : Uint4B

   //拓展寄存器组，ContextFlags 字包含 CONTEXT_EXTENDED_REGISTERS
   +0x0cc ExtendedRegisters : [512] UChar

源代码定义如下：

// Context Frame
//
//  This frame has a several purposes: 1) it is used as an argument to
//  NtContinue, 2) is is used to constuct a call frame for APC delivery,
//  and 3) it is used in the user level thread creation routines.
//
//  The layout of the record conforms to a standard call frame.

typedef struct _CONTEXT {

    // The flags values within this flag control the contents of
    // a CONTEXT record.
    //
    // If the context record is used as an input parameter, then
    // for each portion of the context record controlled by a flag
    // whose value is set, it is assumed that that portion of the
    // context record contains valid context. If the context record
    // is being used to modify a threads context, then only that
    // portion of the threads context will be modified.
    //
    // If the context record is used as an IN OUT parameter to capture
    // the context of a thread, then only those portions of the thread's
    // context corresponding to set flags will be returned.
    //
    // The context record is never used as an OUT only parameter.

    ULONG ContextFlags;

    // This section is specified/returned if CONTEXT_DEBUG_REGISTERS is
    // set in ContextFlags.  Note that CONTEXT_DEBUG_REGISTERS is NOT
    // included in CONTEXT_FULL.
    ULONG   Dr0;
    ULONG   Dr1;
    ULONG   Dr2;
    ULONG   Dr3;
    ULONG   Dr6;
    ULONG   Dr7;

    // This section is specified/returned if the
    // ContextFlags word contians the flag CONTEXT_FLOATING_POINT.
    FLOATING_SAVE_AREA FloatSave;

    // This section is specified/returned if the
    // ContextFlags word contians the flag CONTEXT_SEGMENTS.
    ULONG   SegGs;
    ULONG   SegFs;
    ULONG   SegEs;
    ULONG   SegDs;

    // This section is specified/returned if the
    // ContextFlags word contians the flag CONTEXT_INTEGER.
    ULONG   Edi;
    ULONG   Esi;
    ULONG   Ebx;
    ULONG   Edx;
    ULONG   Ecx;
    ULONG   Eax;

    // This section is specified/returned if the
    // ContextFlags word contians the flag CONTEXT_CONTROL.
    ULONG   Ebp;
    ULONG   Eip;
    ULONG   SegCs;              // MUST BE SANITIZED
    ULONG   EFlags;             // MUST BE SANITIZED
    ULONG   Esp;
    ULONG   SegSs;

    // This section is specified/returned if the ContextFlags word
    // contains the flag CONTEXT_EXTENDED_REGISTERS.
    // The format and contexts are processor specific
    UCHAR   ExtendedRegisters[MAXIMUM_SUPPORTED_EXTENSION];

} CONTEXT;

该结构的ContextFlags成员很重要，当我们要查询CONTEXT中某些寄存器的值的时候，需要先指定ContextFlags的值，由它来指定有哪些权限，能查询到哪些寄存器的值。

寄存器组	ContextFlags	包含的寄存器	对应值
调试寄存器组	CONTEXT_DEBUG_REGISTERS	Dr0-7	0x00010000 ｜ 0x00000010 == 0x00010010
浮点寄存器组	CONTEXT_FLOATING_POINT	387 state	0x00010000 ｜ 0x00000008 == 0x00010008
段寄存器组	CONTEXT_SEGMENTS	DS, ES, FS, GS	0x00010000 ｜ 0x00000004 == 0x00010004
通用数据寄存器	CONTEXT_INTEGER	AX, BX, CX, DX, SI, DI	0x00010000 ｜ 0x00000002 == 0x00010002
控制寄存器组	CONTEXT_CONTROL	SS:SP, CS:IP, FLAGS, BP	0x00010000 ｜ 0x00000001 == 0x00010001
拓展寄存器组	CONTEXT_EXTENDED_REGISTERS	cpu specific extensions	0x00010000 ｜ 0x00000020 == 0x00010020
FULL字段	CONTEXT_FULL	控制、通用、段寄存器	CONTEXT_CONTROL ｜CONTEXT_INTEGER ｜ CONTEXT_SEGMENTS 0x00010000 ｜ 0x00000004 \| 0x00000002 \| 0x00000001 == 0x00010007

有这样的定义：CONTEXT_i386 = 0x00010000。

还可以参考：[API档案] CONTEXT 结构、Windows线程的上下文结构体（线程本质。

5 KiInitializeUserApc

函数KiInitializeUserApc：该函数给用户模式的APC初始化一个CONTEXT结构。

VOID __stdcall KiInitializeUserApc (
    IN PKEXCEPTION_FRAME ExceptionFrame,
    IN PKTRAP_FRAME TrapFrame,
    IN PKNORMAL_ROUTINE NormalRoutine,
    IN PVOID NormalContext,
    IN PVOID SystemArgument1,
    IN PVOID SystemArgument2
    )

执行环境条件：Environment：Kernel mode only, IRQL APC_LEVEL.

KiInitializeUserApc函数：

VOID KiInitializeUserApc (
    IN PKEXCEPTION_FRAME ExceptionFrame,
    IN PKTRAP_FRAME TrapFrame,
    IN PKNORMAL_ROUTINE NormalRoutine,
    IN PVOID NormalContext,
    IN PVOID SystemArgument1,
    IN PVOID SystemArgument2
    )
/*++
Routine Description: This function is called to initialize the context for a user mode APC.
Arguments:
    ExceptionFrame - Supplies a pointer to an exception frame.
    TrapFrame - Supplies a pointer to a trap frame.
    NormalRoutine - Supplies a pointer to the user mode APC routine.
    NormalContext - Supplies a pointer to the user context for the APC routine.
    SystemArgument1 - Supplies the first system supplied value.
    SystemArgument2 - Supplies the second system supplied value.

Return Value: None.
--*/
{
    EXCEPTION_RECORD ExceptionRecord;
    CONTEXT ContextFrame;
    LONG Length;
    ULONG UserStack;

    // APCs are not defined for V86 mode; however, it is possible a
    // thread is trying to set it's context to V86 mode - this isn't
    // going to work, but we don't want to crash the system so we
    // check for the possibility before hand.

    if (TrapFrame->EFlags & EFLAGS_V86_MASK) {
        return ;
    }

    // Move machine state from trap and exception frames to the context frame.

    ContextFrame.ContextFlags = CONTEXT_FULL | CONTEXT_DEBUG_REGISTERS;
    KeContextFromKframes(TrapFrame, ExceptionFrame, &ContextFrame);

    // Transfer the context information to the user stack, initialize the
    // APC routine parameters, and modify the trap frame so execution will
    // continue in user mode at the user mode APC dispatch routine.

    try {
        ASSERT((TrapFrame->SegCs & MODE_MASK) != KernelMode); // Assert usermode frame

        // Compute length of context record and new aligned user stack pointer.
        Length = ((sizeof(CONTEXT) + CONTEXT_ROUND) &
                    ~CONTEXT_ROUND) + sizeof(KAPC_RECORD);
        UserStack = (ContextFrame.Esp & ~CONTEXT_ROUND) - Length;

        // Probe user stack area for writability and then transfer the
        // context record to the user stack.
        ProbeForWrite((PCHAR)UserStack, Length, CONTEXT_ALIGN);
        RtlCopyMemory((PULONG)(UserStack + (sizeof(KAPC_RECORD))),
                     &ContextFrame, sizeof(CONTEXT));

        // Force correct R3 selectors into TrapFrame.
        TrapFrame->SegCs = SANITIZE_SEG(KGDT_R3_CODE, UserMode);
        TrapFrame->HardwareSegSs = SANITIZE_SEG(KGDT_R3_DATA, UserMode);
        TrapFrame->SegDs = SANITIZE_SEG(KGDT_R3_DATA, UserMode);
        TrapFrame->SegEs = SANITIZE_SEG(KGDT_R3_DATA, UserMode);
        TrapFrame->SegFs = SANITIZE_SEG(KGDT_R3_TEB, UserMode);
        TrapFrame->SegGs = 0;
        TrapFrame->EFlags = SANITIZE_FLAGS( ContextFrame.EFlags, UserMode );

        // If thread is supposed to have IOPL, then force it on in eflags
        if (KeGetCurrentThread()->Iopl) {
            TrapFrame->EFlags |= (EFLAGS_IOPL_MASK & -1);  // IOPL = 3
        }

        // Set the address of the user APC routine, the APC parameters, the
        // new frame pointer, and the new stack pointer in the current trap
        // frame. Set the continuation address so control will be transferred
        // to the user APC dispatcher.
        TrapFrame->HardwareEsp = UserStack;
        TrapFrame->Eip = (ULONG)KiUserApcDispatcher;	//当线程回到3环时执行的函数，位于ntdll.dll中
        TrapFrame->ErrCode = 0;
        *((PULONG)UserStack)++ = (ULONG)NormalRoutine;
        *((PULONG)UserStack)++ = (ULONG)NormalContext;
        *((PULONG)UserStack)++ = (ULONG)SystemArgument1;
        *((PULONG)UserStack)++ = (ULONG)SystemArgument2;
    } except (KiCopyInformation(&ExceptionRecord,
                                (GetExceptionInformation())->ExceptionRecord)) {

        // Set the address of the exception to the current program address
        // and raise the exception by calling the exception dispatcher.
        ExceptionRecord.ExceptionAddress = (PVOID)(TrapFrame->Eip);
        KiDispatchException(&ExceptionRecord,
                            ExceptionFrame,
                            TrapFrame,
                            UserMode,
                            TRUE);
    }
    return;
}

逆向分析KiInitializeUserApc：

.text:0042D2C0 // =============== S U B R O U T I N E =======================================
.text:0042D2C0
.text:0042D2C0 // ----
.text:0042D2C0 // VOID __stdcall KiInitializeUserApc (
.text:0042D2C0 //     IN PKEXCEPTION_FRAME ExceptionFrame,
.text:0042D2C0 //     IN PKTRAP_FRAME TrapFrame,
.text:0042D2C0 //     IN PKNORMAL_ROUTINE NormalRoutine,
.text:0042D2C0 //     IN PVOID NormalContext,
.text:0042D2C0 //     IN PVOID SystemArgument1,
.text:0042D2C0 //     IN PVOID SystemArgument2
.text:0042D2C0 //     )
.text:0042D2C0 // ----
.text:0042D2C0 // Attributes: bp-based frame
.text:0042D2C0
.text:0042D2C0 // __stdcall KiInitializeUserApc(x, x, x, x, x, x)
.text:0042D2C0 _KiInitializeUserApc@24 proc near       // CODE XREF: KiDeliverApc(x,x,x)+1D0↑p
.text:0042D2C0
.text:0042D2C0 ExceptionRecord = EXCEPTION_RECORD ptr -34Ch
.text:0042D2C0 var_2FC         = dword ptr -2FCh
.text:0042D2C0 var_2F8         = dword ptr -2F8h
.text:0042D2C0 var_ExceptionFrame= dword ptr -2F4h
.text:0042D2C0 BugCheckParameter3= dword ptr -2F0h
.text:0042D2C0 var_2EC         = dword ptr -2ECh
.text:0042D2C0 var_2E8         = dword ptr -2E8h
.text:0042D2C0 var_228         = dword ptr -228h
.text:0042D2C0 var_224         = dword ptr -224h
.text:0042D2C0 var_JinSiQue    = dword ptr -1Ch
.text:0042D2C0 ms_exc          = CPPEH_RECORD ptr -18h
.text:0042D2C0 ExceptionFrame  = dword ptr  8
.text:0042D2C0 TrapFrame       = dword ptr  0Ch
.text:0042D2C0 NormalRoutine   = dword ptr  10h
.text:0042D2C0 NormalContext   = dword ptr  14h
.text:0042D2C0 SystemArgument1 = dword ptr  18h
.text:0042D2C0 SystemArgument2 = dword ptr  1Ch
.text:0042D2C0
.text:0042D2C0 // __unwind { // __SEH_prolog
.text:0042D2C0                 push    33Ch
.text:0042D2C5                 push    offset stru_402AC0
.text:0042D2CA                 call    __SEH_prolog
.text:0042D2CF                 mov     eax, ___security_cookie // ----
.text:0042D2CF                                         // 金丝雀
.text:0042D2CF                                         // 实际上就是用来检查缓冲区(局部数组)是否已经溢出。
.text:0042D2CF                                         // 原来：在函数堆栈存放顺序：ebp/返回地址 security_cookie Buffer[MAX_SIZE]
.text:0042D2CF                                         // 由于数组Buffer是从低地址向高地址存放的，如果溢出了就会覆盖掉security_cookie，
.text:0042D2CF                                         //
.text:0042D2CF                                         //
.text:0042D2CF                                         // 在函数执行的最后快要返回时，判断一下这个变量security_cookie的值是否被覆盖，
.text:0042D2CF                                         // 所以金丝雀可以用来检查缓冲区是否溢出。（https://www.kn0sky.com/?p=66）
.text:0042D2CF                                         // ----
.text:0042D2D4                 mov     [ebp+var_JinSiQue], eax
.text:0042D2D7                 mov     eax, [ebp+ExceptionFrame]
.text:0042D2DA                 mov     [ebp+var_ExceptionFrame], eax
.text:0042D2E0                 mov     ebx, [ebp+TrapFrame]
.text:0042D2E3                 mov     [ebp+BugCheckParameter3], ebx
.text:0042D2E9                 test    byte ptr [ebx+(_KTRAP_FRAME.EFlags+2)], 2 // ----
.text:0042D2E9                                         // 拿Eflag的高2字节的同 0010 做比较
.text:0042D2E9                                         // 判断是否是虚拟8086模式
.text:0042D2E9                                         // ----
.text:0042D2ED                 jnz     loc_42D43D      // 虚拟8086模式
.text:0042D2F3                 mov     [ebp+var_2E8], 10017h
.text:0042D2FD                 lea     ecx, [ebp+var_2E8] // ContextRecord
.text:0042D303                 push    ecx             // 一个局部变量的地址
.text:0042D304                 push    eax             // ExceptionFrame
.text:0042D305                 push    ebx             // TrapFrame
.text:0042D306                 call    _KeContextFromKframes@12 // ----
.text:0042D306                                         // VOID __stdcall KeContextFromKframes (
.text:0042D306                                         //     IN PKTRAP_FRAME TrapFrame,
.text:0042D306                                         //     IN PKEXCEPTION_FRAME ExceptionFrame,
.text:0042D306                                         //     IN OUT PCONTEXT ContextRecord
.text:0042D306                                         //     )
.text:0042D306                                         //
.text:0042D306                                         // 可以看到根本没有使用到 ebp+0xC，即没有使用到ExceptionFrame
.text:0042D306                                         // ----
.text:0042D30B //   __try { // __except at loc_42D410
.text:0042D30B                 and     [ebp+ms_exc.registration.TryLevel], 0
.text:0042D30F                 mov     eax, 2DCh
.text:0042D314                 mov     [ebp+var_2F8], eax // var_2F8 =0x2DC
.text:0042D31A                 mov     esi, [ebp+var_224] // esi = esp3
.text:0042D320                 and     esi, 0FFFFFFFCh // 4字节对齐
.text:0042D323                 sub     esi, eax        // ----
.text:0042D323                                         // esp3 = esp3 - 0x2DC，现在的esp3已经抬高
.text:0042D323                                         // sizeof(CONTEXT) +0x10 == 0x2DC
.text:0042D323                                         //
.text:0042D323                                         // 这里0x10为：
.text:0042D323                                         // //APC Parameter structure.
.text:0042D323                                         // typedef struct _KAPC_RECORD {
.text:0042D323                                         //     PKNORMAL_ROUTINE NormalRoutine//
.text:0042D323                                         //     PVOID NormalContext//
.text:0042D323                                         //     PVOID SystemArgument1//
.text:0042D323                                         //     PVOID SystemArgument2//
.text:0042D323                                         // } KAPC_RECORD, *PKAPC_RECORD//
.text:0042D323                                         // ----
.text:0042D325                 mov     [ebp+var_2EC], esi
.text:0042D32B                 push    4               // Alignment
.text:0042D32D                 push    eax             // Length
.text:0042D32E                 push    esi             // Address
.text:0042D32F                 call    _ProbeForWrite@12 // ----
.text:0042D32F                                         // void ProbeForWrite_(PVOID Address, ULONG Length, ULONG Alignment)
.text:0042D32F                                         // 判断指定长度的3环缓冲区是否可写、该长度的缓冲区是否已经按参数三指定的字节长度进行对齐。
.text:0042D32F                                         // 参数一只能指向3环的地址，不能用于0环的地址检查。
.text:0042D32F                                         //
.text:0042D32F                                         // 如果不可写或者没有按指定字节长度对齐就会抛出异常
.text:0042D32F                                         // ----
.text:0042D32F                                         //
.text:0042D334                 lea     edi, [esi+10h]  // 将局部变量CONTEXT结构拷贝到esp3刚开辟的高0x2CC空间中，剩下0x10的空间用于存放参数
.text:0042D337                 mov     ecx, 0B3h
.text:0042D33C                 lea     esi, [ebp+var_2E8] // 将数据从0环复制到3环地址空间
.text:0042D342                 rep movsd
.text:0042D344                 mov     [ebx+_KTRAP_FRAME.SegCs], 1Bh // 开始修改 TrapFrame 段寄存器的值
.text:0042D34B                 push    23h
.text:0042D34D                 pop     eax
.text:0042D34E                 mov     [ebx+_KTRAP_FRAME.HardwareSegSs], eax
.text:0042D351                 mov     [ebx+_KTRAP_FRAME.SegDs], eax
.text:0042D354                 mov     [ebx+_KTRAP_FRAME.SegEs], eax
.text:0042D357                 mov     [ebx+_KTRAP_FRAME.SegFs], 3Bh
.text:0042D35E                 and     [ebx+_KTRAP_FRAME.SegGs], 0
.text:0042D362                 mov     ecx, [ebp+var_228] // ecx = CONTEXT.EFlags
.text:0042D368                 test    ecx, 20000h     // 判断是否是虚拟8086模式
.text:0042D36E                 jz      short loc_42D388 // 非虚拟8086模式
.text:0042D370                 cmp     byte ptr _KeI386VdmIoplAllowed, 0
.text:0042D377                 jz      short loc_42D388 // 非虚拟8086模式
.text:0042D379                 mov     eax, _KeI386EFlagsAndMaskV86
.text:0042D37E                 and     eax, ecx
.text:0042D380                 or      eax, _KeI386EFlagsOrMaskV86
.text:0042D386                 jmp     short loc_42D396
.text:0042D388 // ---------------------------------------------------------------------------
.text:0042D388
.text:0042D388 loc_42D388:                             // CODE XREF: KiInitializeUserApc(x,x,x,x,x,x)+AE↑j
.text:0042D388                                         // KiInitializeUserApc(x,x,x,x,x,x)+B7↑j
.text:0042D388                 and     ecx, 3E0DD7h    // 非虚拟8086模式
.text:0042D38E                 or      ecx, 200h
.text:0042D394                 mov     eax, ecx
.text:0042D396
.text:0042D396 loc_42D396:                             // CODE XREF: KiInitializeUserApc(x,x,x,x,x,x)+C6↑j
.text:0042D396                 mov     [ebx+_KTRAP_FRAME.EFlags], eax
.text:0042D399                 mov     eax, large fs:124h
.text:0042D39F                 mov     [ebp+var_2FC], eax
.text:0042D3A5                 cmp     [eax+_KTHREAD.Iopl], 0
.text:0042D3A9                 jz      short loc_42D3AF // eax == 抬升 0x2DC 后的 ESP3
.text:0042D3AB                 or      byte ptr [ebx+71h], 30h // If thread is supposed to have IOPL, then force it on in eflags
.text:0042D3AF
.text:0042D3AF loc_42D3AF:                             // CODE XREF: KiInitializeUserApc(x,x,x,x,x,x)+E9↑j
.text:0042D3AF                 mov     eax, [ebp+var_2EC] // eax == 抬升 0x2DC 后的 ESP3
.text:0042D3B5                 mov     [ebx+_KTRAP_FRAME.HardwareEsp], eax // 修改 _TRAP_FRAME 的 ESP3，修改堆栈位置
.text:0042D3B8                 mov     ecx, _KeUserApcDispatcher
.text:0042D3BE                 mov     [ebx+_KTRAP_FRAME._Eip], ecx // 修改EIP
.text:0042D3C1                 and     [ebx+_KTRAP_FRAME.ErrCode], 0
.text:0042D3C5                 mov     ecx, [ebp+NormalRoutine] // 4个参数入栈
.text:0042D3C8                 mov     [eax], ecx
.text:0042D3CA                 push    4
.text:0042D3CC                 pop     ecx
.text:0042D3CD                 add     eax, ecx
.text:0042D3CF                 mov     [ebp+var_2EC], eax
.text:0042D3D5                 mov     edx, [ebp+NormalContext]
.text:0042D3D8                 mov     [eax], edx
.text:0042D3DA                 add     eax, ecx
.text:0042D3DC                 mov     [ebp+var_2EC], eax
.text:0042D3E2                 mov     edx, [ebp+SystemArgument1]
.text:0042D3E5                 mov     [eax], edx
.text:0042D3E7                 add     eax, ecx
.text:0042D3E9                 mov     [ebp+var_2EC], eax
.text:0042D3EF                 mov     edx, [ebp+SystemArgument2]
.text:0042D3F2                 mov     [eax], edx
.text:0042D3F4                 add     eax, ecx
.text:0042D3F6                 mov     [ebp+var_2EC], eax
.text:0042D3FC                 jmp     short loc_42D439
.text:0042D3FE // ---------------------------------------------------------------------------
.text:0042D3FE
.text:0042D3FE loc_42D3FE:                             // DATA XREF: .text:stru_402AC0↑o
.text:0042D3FE //   __except filter // owned by 42D30B
.text:0042D3FE                 mov     eax, [ebp+ms_exc.exc_ptr]
.text:0042D401                 push    dword ptr [eax]
.text:0042D403                 lea     eax, [ebp+ExceptionRecord]
.text:0042D409                 push    eax
.text:0042D40A                 call    _KiCopyInformation@8 // KiCopyInformation(x,x)
.text:0042D40F                 retn
.text:0042D410 // ---------------------------------------------------------------------------
.text:0042D410
.text:0042D410 loc_42D410:                             // DATA XREF: .text:stru_402AC0↑o
.text:0042D410 //   __except(loc_42D3FE) // owned by 42D30B
.text:0042D410                 mov     esp, [ebp+ms_exc.old_esp]
.text:0042D413                 mov     eax, [ebp+BugCheckParameter3]
.text:0042D419                 mov     ecx, [eax+68h]
.text:0042D41C                 mov     [ebp+ExceptionRecord.ExceptionAddress], ecx
.text:0042D422                 push    1               // char
.text:0042D424                 push    1               // int
.text:0042D426                 push    eax             // BugCheckParameter3
.text:0042D427                 push    [ebp+var_ExceptionFrame] // int
.text:0042D42D                 lea     eax, [ebp+ExceptionRecord]
.text:0042D433                 push    eax             // ExceptionRecord
.text:0042D434                 call    _KiDispatchException@20 // KiDispatchException(x,x,x,x,x)
.text:0042D434 //   } // starts at 42D30B
.text:0042D439
.text:0042D439 loc_42D439:                             // CODE XREF: KiInitializeUserApc(x,x,x,x,x,x)+13C↑j
.text:0042D439                 or      [ebp+ms_exc.registration.TryLevel], 0FFFFFFFFh
.text:0042D43D
.text:0042D43D loc_42D43D:                             // CODE XREF: KiInitializeUserApc(x,x,x,x,x,x)+2D↑j
.text:0042D43D                 mov     ecx, [ebp+var_JinSiQue] // 虚拟8086模式
.text:0042D440                 call    @xHalReferenceHandler@4 // xHalReferenceHandler(x)
.text:0042D445                 call    __SEH_epilog
.text:0042D44A                 retn    18h
.text:0042D44A // } // starts at 42D2C0
.text:0042D44A _KiInitializeUserApc@24 endp
.text:0042D44A
.text:0042D44A // ---------------------------------------------------------------------------

6 KeContextFromKframes

KeContextFromKframes函数：

VOID KeContextFromKframes (
    IN PKTRAP_FRAME TrapFrame,
    IN PKEXCEPTION_FRAME ExceptionFrame,
    IN OUT PCONTEXT ContextFrame
    )
/*++
Routine Description:
    This routine moves the selected contents of the specified trap and exception frames
    frames into the specified context frame according to the specified context flags.
Arguments:
    TrapFrame - Supplies a pointer to a trap frame from which volatile context
        should be copied into the context record.
    ExceptionFrame - Supplies a pointer to an exception frame from which context
        should be copied into the context record. This argument is ignored since
        there is no exception frame on NT386.
    ContextFrame - Supplies a pointer to the context frame that receives the
        context copied from the trap and exception frames.

Return Value: None.
--*/
{

    PFX_SAVE_AREA NpxFrame;
    BOOLEAN StateSaved;
    ULONG i;
    struct _FPSaveBuffer {
        UCHAR               Buffer[15];
        FLOATING_SAVE_AREA  SaveArea;
    } FloatSaveBuffer;
    PFLOATING_SAVE_AREA PSaveArea;

    UNREFERENCED_PARAMETER( ExceptionFrame );

    // Set control information if specified.
    if ((ContextFrame->ContextFlags & CONTEXT_CONTROL) == CONTEXT_CONTROL) {

        // Set registers ebp, eip, cs, eflag, esp and ss.
        ContextFrame->Ebp = TrapFrame->Ebp;
        ContextFrame->Eip = TrapFrame->Eip;

        if (((TrapFrame->SegCs & FRAME_EDITED) == 0) &&
            ((TrapFrame->EFlags & EFLAGS_V86_MASK) == 0)) {
            ContextFrame->SegCs = TrapFrame->TempSegCs & SEGMENT_MASK;
        } else {
            ContextFrame->SegCs = TrapFrame->SegCs & SEGMENT_MASK;
        }
        ContextFrame->EFlags = TrapFrame->EFlags;
        ContextFrame->SegSs = KiSegSsFromTrapFrame(TrapFrame);
        ContextFrame->Esp = KiEspFromTrapFrame(TrapFrame);
    }

    // Set segment register contents if specified.
    if ((ContextFrame->ContextFlags & CONTEXT_SEGMENTS) == CONTEXT_SEGMENTS) {

        // Set segment registers gs, fs, es, ds.
        //
        // These values are junk most of the time, but useful
        // for debugging under certain conditions.  Therefore,
        // we report whatever was in the frame.
        if (TrapFrame->EFlags & EFLAGS_V86_MASK) {
            ContextFrame->SegGs = TrapFrame->V86Gs & SEGMENT_MASK;
            ContextFrame->SegFs = TrapFrame->V86Fs & SEGMENT_MASK;
            ContextFrame->SegEs = TrapFrame->V86Es & SEGMENT_MASK;
            ContextFrame->SegDs = TrapFrame->V86Ds & SEGMENT_MASK;
        }
        else {
            if (TrapFrame->SegCs == KGDT_R0_CODE) {

                // Trap frames created from R0_CODE traps do not save
                // the following selectors.  Set them in the frame now.
                TrapFrame->SegGs = 0;
                TrapFrame->SegFs = KGDT_R0_PCR;
                TrapFrame->SegEs = KGDT_R3_DATA | RPL_MASK;
                TrapFrame->SegDs = KGDT_R3_DATA | RPL_MASK;
            }

            ContextFrame->SegGs = TrapFrame->SegGs & SEGMENT_MASK;
            ContextFrame->SegFs = TrapFrame->SegFs & SEGMENT_MASK;
            ContextFrame->SegEs = TrapFrame->SegEs & SEGMENT_MASK;
            ContextFrame->SegDs = TrapFrame->SegDs & SEGMENT_MASK;
        }

    }

    // Set integer register contents if specified.
    if ((ContextFrame->ContextFlags & CONTEXT_INTEGER) == CONTEXT_INTEGER) {

        // Set integer registers edi, esi, ebx, edx, ecx, eax
        ContextFrame->Edi = TrapFrame->Edi;
        ContextFrame->Esi = TrapFrame->Esi;
        ContextFrame->Ebx = TrapFrame->Ebx;
        ContextFrame->Ecx = TrapFrame->Ecx;
        ContextFrame->Edx = TrapFrame->Edx;
        ContextFrame->Eax = TrapFrame->Eax;
    }

    if (((ContextFrame->ContextFlags & CONTEXT_EXTENDED_REGISTERS) ==
        CONTEXT_EXTENDED_REGISTERS) &&
        ((TrapFrame->SegCs & MODE_MASK) == UserMode)) {

        // This is the base TrapFrame, and the NpxFrame is on the base
        // of the kernel stack, just above it in memory.
        NpxFrame = (PFX_SAVE_AREA)(TrapFrame + 1);

        if (KeI386NpxPresent) {
            KiFlushNPXState (NULL);
            RtlCopyMemory( (PVOID)&(ContextFrame->ExtendedRegisters[0]),
                           (PVOID)&(NpxFrame->U.FxArea),
                           MAXIMUM_SUPPORTED_EXTENSION
                         );
        }
    }

    // Fetch floating register contents if requested, and type of target
    // is user.  (system frames have no fp state, so ignore request)

    if ( ((ContextFrame->ContextFlags & CONTEXT_FLOATING_POINT) ==
          CONTEXT_FLOATING_POINT) &&
         ((TrapFrame->SegCs & MODE_MASK) == UserMode)) {

        // This is the base TrapFrame, and the NpxFrame is on the base
        // of the kernel stack, just above it in memory.
        NpxFrame = (PFX_SAVE_AREA)(TrapFrame + 1);

        if (KeI386NpxPresent) {

            // Force the coprocessors state to the save area and copy it
            // to the context frame.

            if (KeI386FxsrPresent == TRUE) {

                // FP state save was done using fxsave. Get the save
                // area in fnsave format
                //
                // Save area must be 16 byte aligned so we cushion it with
                // 15 bytes (in the locals declaration above) and round
                // down to align.

                ULONG_PTR Temp;
                Temp = (ULONG_PTR)&FloatSaveBuffer.SaveArea;
                Temp &= ~0xf;
                PSaveArea = (PFLOATING_SAVE_AREA)Temp;
                KiFlushNPXState (PSaveArea);
            } else {

                PSaveArea = (PFLOATING_SAVE_AREA)&(NpxFrame->U.FnArea);
                KiFlushNPXState (NULL);

            }

            ContextFrame->FloatSave.ControlWord   = PSaveArea->ControlWord;
            ContextFrame->FloatSave.StatusWord    = PSaveArea->StatusWord;
            ContextFrame->FloatSave.TagWord       = PSaveArea->TagWord;
            ContextFrame->FloatSave.ErrorOffset   = PSaveArea->ErrorOffset;
            ContextFrame->FloatSave.ErrorSelector = PSaveArea->ErrorSelector;
            ContextFrame->FloatSave.DataOffset    = PSaveArea->DataOffset;
            ContextFrame->FloatSave.DataSelector  = PSaveArea->DataSelector;
            ContextFrame->FloatSave.Cr0NpxState   = NpxFrame->Cr0NpxState;

            for (i = 0; i < SIZE_OF_80387_REGISTERS; i++) {
                ContextFrame->FloatSave.RegisterArea[i] = PSaveArea->RegisterArea[i];
            }

        } else {

            // The 80387 is being emulated by the R3 emulator.
            // ** The only time the Npx state is ever obtained or set is
            // ** for userlevel handling.  Current Irql must be 0 or 1.
            // Go slurp the emulator's R3 data and generate the floating point context
            StateSaved = KiEm87StateToNpxFrame(&ContextFrame->FloatSave);
            if (StateSaved) {
                ContextFrame->FloatSave.Cr0NpxState = NpxFrame->Cr0NpxState;
            } else {

                // The floatingpoint state can not be determined.
                // Remove the floatingpoint flag from the context frame flags.
                ContextFrame->ContextFlags &= (~CONTEXT_FLOATING_POINT) | CONTEXT_i386;
            }
        }
    }

    // Fetch Dr register contents if requested.  Values may be trash.
    if ((ContextFrame->ContextFlags & CONTEXT_DEBUG_REGISTERS) ==
        CONTEXT_DEBUG_REGISTERS) {

        ContextFrame->Dr0 = TrapFrame->Dr0;
        ContextFrame->Dr1 = TrapFrame->Dr1;
        ContextFrame->Dr2 = TrapFrame->Dr2;
        ContextFrame->Dr3 = TrapFrame->Dr3;
        ContextFrame->Dr6 = TrapFrame->Dr6;

        // If it's a user mode frame, and the thread doesn't have DRs set,
        // and we just return the trash in the frame, we risk accidentally
        // making the thread active with trash values on a set.  Therefore,
        // Dr7 must be set to 0 if we get a non-active user mode frame.
        if ((((TrapFrame->SegCs & MODE_MASK) != KernelMode) ||
            ((TrapFrame->EFlags & EFLAGS_V86_MASK) != 0)) &&
            (KeGetCurrentThread()->DebugActive == TRUE)) {

            ContextFrame->Dr7 = TrapFrame->Dr7;

        } else {

            ContextFrame->Dr7 = 0L;

        }
    }

}

KiUserApcDispatcher

在ntdll.ll中：

.text:7C92E430 // =============== S U B R O U T I N E =======================================
.text:7C92E430
.text:7C92E430
.text:7C92E430 // __stdcall KiUserApcDispatcher(x, x, x, x, x)
.text:7C92E430                 public _KiUserApcDispatcher@20
.text:7C92E430 _KiUserApcDispatcher@20 proc near       // DATA XREF: .text:off_7C923428↑o
.text:7C92E430
.text:7C92E430 arg_C           = byte ptr  10h
.text:7C92E430
.text:7C92E430                 lea     edi, [esp+arg_C]
.text:7C92E434                 pop     eax
.text:7C92E435                 call    eax
.text:7C92E437                 push    1
.text:7C92E439                 push    edi             // 在3环函数中保存的 CONTEXT 的首地址
.text:7C92E43A                 call    _ZwContinue@8   // ZwContinue(x,x)
.text:7C92E43F                 nop
.text:7C92E43F _KiUserApcDispatcher@20 endp // sp-analysis failed
.text:7C92E43F

R3 ZwContinue

在ntdll.ll中：

.text:7C92D040 // =============== S U B R O U T I N E =======================================
.text:7C92D040
.text:7C92D040
.text:7C92D040 // __stdcall ZwContinue(x, x)
.text:7C92D040                 public _ZwContinue@8
.text:7C92D040 _ZwContinue@8   proc near               // CODE XREF: KiUserApcDispatcher(x,x,x,x,x)+A↓p
.text:7C92D040                                         // KiUserExceptionDispatcher(x,x)+17↓p ...
.text:7C92D040                 mov     eax, 20h        // NtContinue
.text:7C92D045                 mov     edx, 7FFE0300h
.text:7C92D04A                 call    dword ptr [edx]
.text:7C92D04C                 retn    8
.text:7C92D04C _ZwContinue@8   endp
.text:7C92D04C
.text:7C92D04C // ---------------------------------------------------------------------------

R0 NtContinue

.text:0046DE6C // =============== S U B R O U T I N E =======================================
.text:0046DE6C
.text:0046DE6C // ==========
.text:0046DE6C // 在KiFastCallEntry进入当前函数之前：
.text:0046DE6C // 1、esp 指向拷贝过来的3环API的第一个参数（此时在本函数中的esp指向返回地址）
.text:0046DE6C // 2、ebp = _KTRAP_FRAME首地址
.text:0046DE6C // 3、ebx = 系统服务函数地址
.text:0046DE6C // 4、edx：指向3环 API 的第一个参数
.text:0046DE6C // 5、eax = 系统服务号的低 12 位
.text:0046DE6C // 6、esi == edi = 指向拷贝过来的3环API的最后一个参数
.text:0046DE6C // ==========
.text:0046DE6C // 参数Context为上一个用户APC函数的Context起始地址
.text:0046DE6C // TestAlert：3环传来的是 1
.text:0046DE6C // Attributes: bp-based frame
.text:0046DE6C
.text:0046DE6C // NTSTATUS __stdcall NtContinue(PCONTEXT Context, BOOLEAN TestAlert)
.text:0046DE6C _NtContinue@8   proc near               // DATA XREF: .text:0042D4D0↑o
.text:0046DE6C
.text:0046DE6C var_s0          = dword ptr  0
.text:0046DE6C Context         = dword ptr  8
.text:0046DE6C TestAlert       = byte ptr  0Ch
.text:0046DE6C arg_34          = dword ptr  3Ch
.text:0046DE6C
.text:0046DE6C                 push    ebp
.text:0046DE6D                 mov     ebx, large fs:124h // ----
.text:0046DE6D                                         // 从3环进来是走 KiFastEntry
.text:0046DE6D                                         // 此时的 ebp 指向3环的 trapflame 首地址
.text:0046DE6D                                         // ----
.text:0046DE74                 mov     edx, [ebp+_KTRAP_FRAME._Edx]
.text:0046DE77                 mov     [ebx+_KTHREAD.TrapFrame], edx
.text:0046DE7D                 mov     ebp, esp        // 指向 Old_TrapFrame
.text:0046DE7F                 mov     eax, [ebp+var_s0]
.text:0046DE82                 mov     ecx, [ebp+Context] // 这里是没有毛病的
.text:0046DE85                 push    eax             // eax 为Old_Trapframe地址
.text:0046DE86                 push    0
.text:0046DE88                 push    ecx
.text:0046DE89                 call    _KiContinue@12  // ---
.text:0046DE89                                         // NTSTATUS KiContinue (
.text:0046DE89                                         //     IN PCONTEXT ContextRecord,
.text:0046DE89                                         //     IN PKEXCEPTION_FRAME ExceptionFrame,
.text:0046DE89                                         //     IN PKTRAP_FRAME TrapFrame
.text:0046DE89                                         //     )
.text:0046DE89                                         //
.text:0046DE89                                         // Move information from ContextFrame to TrapFrame according to the
.text:0046DE89                                         // specified context flags In APC_LEVEL.
.text:0046DE89                                         // 实际是恢复到正常调用时的TrapFrame状态
.text:0046DE89                                         // ---
.text:0046DE8E                 or      eax, eax
.text:0046DE90                 jnz     short loc_46DEAC // KiContinue函数调用失败，紧接着调用KiServiceExit
.text:0046DE92                 cmp     [ebp+TestAlert], 0
.text:0046DE96                 jz      short loc_46DEA4 // TestAlert == 0
.text:0046DE98                 mov     al, [ebx+_KTHREAD.PreviousMode]
.text:0046DE9E                 push    eax             // eax == 1
.text:0046DE9F                 call    _KeTestAlertThread@4 // ---
.text:0046DE9F                                         // BOOLEAN __stdcall KeTestAlertThread (
.text:0046DE9F                                         //     IN KPROCESSOR_MODE AlertMode
.text:0046DE9F                                         //     )
.text:0046DE9F                                         //
.text:0046DE9F                                         // 如果吵醒模式AlertMode == 1，并且用户APC队列不为空，
.text:0046DE9F                                         // 那就设置 Thread->ApcState.UserApcPending = TRUE 然后交付下一个用户APC
.text:0046DE9F                                         // 【检查该线程是否可以交付另一个用户模式的APC】
.text:0046DE9F                                         // ---
.text:0046DEA4
.text:0046DEA4 loc_46DEA4:                             // CODE XREF: NtContinue(x,x)+2A↑j
.text:0046DEA4                 pop     ebp             // TestAlert == 0
.text:0046DEA5                 mov     esp, ebp
.text:0046DEA7                 jmp     _KiServiceExit2
.text:0046DEAC // ---------------------------------------------------------------------------
.text:0046DEAC
.text:0046DEAC loc_46DEAC:                             // CODE XREF: NtContinue(x,x)+24↑j
.text:0046DEAC                 pop     ebp             // KiContinue函数调用失败，紧接着调用KiServiceExit
.text:0046DEAD                 mov     esp, ebp
.text:0046DEAF                 jmp     _KiServiceExit  // 可以看到这个函数是 KiFastCallEntry 函数的一部分，紧接着这个函数的
.text:0046DEAF _NtContinue@8   endp

KiSwapThread

A线程调用SwapContext函数切换到线程B后，B原路返回执行么？分析一下KiSwapThread，直接将当前线程的context复制给下一个线程？

LONG_PTR FASTCALL KiSwapThread(VOID);

Kprcb = fs:[20];	//局部变量

if(Kprcb->NextThread != 0)
{
  Kprcb->NextThread = 0;
  KiSwapContext(Kprcb->NextThread);
  //0042C831
  //....
}

KiSwapContext(Kprcb->NextThread)
{
  ebx = Kpcr = fs:[0x1c];	//KPCR
  esi = Kprcb->NextThread;
  edi = Kprcb.PrcbData.CurrentThread;

  Old_CurrentThread = Kpcr.PrcbData.CurrentThread;
  Kprcb.PrcbData.CurrentThread = Kprcb->NextThread;	//并不是进行线程切换，此处更新KPRCB的当前线程

  ecx = KTHREAD.WaitIrql;
  SwapContext();
  //0046E996
  //...
}

SwapContext()
{
  NextThread->State = Running;	//2
  pushf;	//在线程切换时，会有很多判断操作，势必会影响到标志寄存器的值，这里需要保存一下
  push Kpcr.NtTib.ExceptionList;//仅仅在Windows Server2003中，5.2版本出现的一个字段，位于NtTib+0x08的位置，主要与日志，调式相关的。

  if(Kpcr.PrcbData.DpcRoutineActive ! =0)
  {
    KeBugCheck(0xB8);
  }

  Kpcr.DebugActive = NextThread->DebugActive;
  cli;	//屏蔽中断

  //开始线程切换的第一步。
  //InitialStack：栈底 KernelStack：栈顶 StackLimit：栈大小
  CurrentThread->KernelStack = esp;	//保存旧esp
  NextThread->InitialStack -= 0x210;	//在线程Trap_Frame之前有0x210个字节用于存储浮点寄存器相关的内容
  Kpcr.NtTib.StackLimit = NextThread->StackLimit;
  Kpcr.NtTib.StackBase = NextThread->InitialStack;

  //NpxState（浮点寄存器的状态）
  TempNum = NextThread->InitialStack + 0x20C;	//是某个浮点寄存器
  NpxState = NextThread->NpxState;
  NpxState |= (CR0 & 0xFFFFFFF1);	//将Cr0寄存器的TS、EM、MP位清零,判断NpxState有没有浮点支持
  NpxState |= TempNum;

  if(CR0 != NpxState) CR0 = NpxState;

  //此处用来判断是否是虚拟8086模式
  //如果有V86寄存器的话，eax-1Ch刚好指向Eflag寄存器
  if(*(PULONG)(NextThread->InitialStack - 0x1c != 0x20000)	//不是虚拟8086模式
  {
    //快速调用从3环进入0环后esp0就是指向这里
    //现在栈底指向 TrapFrame.HardwareSegSs
    NextThread->InitialStack -= 0x10;
  }

   Tss = Kpcr->TSS;
   Tss->esp0 = NextThread->InitialStack;
   esp = NextThread->KernelStack;	//线程切换

   Kpcr->NtTib->Self = NextThread->Teb;
   sti;

   CurrentThread->IdleSwapBlock = 0;

   //判断两个线程是否属于同一个进程
   if(NextThread->ApcState->Process != NextThread->ApcState->Process)
   {}
}

在整个线程切换的过程中，两个线程的堆栈是怎么变化的？trapframe、context又是怎样变化的？

线程切换后，EIP没有切换。就只是切换了esp？是的，将当前的esp修改为新线程的InitStack后，就已经切换到新线程了。然后按照新线程堆栈压入的返回地址进行返回，注意这里的堆栈里的返回地址不是trapFrame里面的esp，不要搞混了。

分析SwapContext

学完APC就去学异常，应该是分发那里不太一样。调试就是异常处理，异常处理只不过是我们提供了一个函数来处理这个异常，调试器不过就是把这个异常传给另外一个进程，让调试器去处理。

调试器就是想方设法让对方程序抛异常，程序一抛异常了就会把异常传回来，如果此时有调试器，先传给调试器，如果没有调试器就把异常传给异常处理程序。

异常和APC几乎一摸一样，异常也分两类，即0环和3环的异常。

两种被动切换：

正在执行的线程如何知道时间片已经用完？

正在执行的线程如何被其他线程抢占执行的？

难道被动切换是：一个正在执行的线程被下了一个BreakPoint？然后当前线程去处理这个BreakPoint？

可以看一下《Windows内核原理与实现》P166

《Windows内核情景分析》P382

//精况一：线程等待状态 alertble=0 APC不执行
#include "stdafx.h"
#define _WIN32_WINNT 0x0400
#include <windows.h>

DWORD WINAPI ThreadProc(LPVOID pM)
{
  //SleepEx(3000, TRUE);
  Sleep (10000);
  for(int i = 0; i < 10; i++)
  {
    printf("ThreadProc执行了 %d\n",i);
  }


  __asm
  {
	  push eax;
	  push ecx;
	  mov ecx,dword ptr ds:[0x7FFE0300];
	  mov eax,0x103;
	  call  ecx;


	  pop ecx;
	  pop eax;
  }
  //NtTestAlert();
  //SleepEx(3000, TRUE);
  for (int k = 0; k < 10; k++)
  {
    printf("ThreadProc执行了 %d\n",k);
  }

return 0;
}

void WINAPI ApcProc(unsigned long para)
{
  printf("ApcProc执行了---------------! \n");
}

void WINAPI ApcProc2(unsigned long para)
{
  printf("ApcProc2执行了---------------! \n");
}

int main(int argc,char* arg[])
{
  DWORD dwRet;
  HANDLE handle=CreateThread(NULL,0,ThreadProc,NULL,0,NULL);
  //注入APC
  Sleep(3000);
  dwRet = QueueUserAPC(ApcProc,handle,NULL);
  if(dwRet > 0)
  {
    printf("插入OK_1 \n");
  }
  //Sleep(3000);
  dwRet = QueueUserAPC(ApcProc2, handle, NULL);
  if(dwRet > 0)
  {
    printf("插入OK_2 \n");
  }
  CloseHandle (handle);
  Sleep (20000);
  getchar();
  return 0;
}

KiFastCallEntry

系统调用：

.text:0046A520 // =============== S U B R O U T I N E =======================================
.text:0046A520
.text:0046A520 // ----
.text:0046A520 // 从3环函数 KiFastSystemCall 的 sysenter 指令调用
.text:0046A520 //
.text:0046A520 // edx = esp3, eax = 0xIndex
.text:0046A520 //
.text:0046A520 // ----
.text:0046A520
.text:0046A520 _KiFastCallEntry proc near              // DATA XREF: KiLoadFastSyscallMachineSpecificRegisters(x)+24↑o
.text:0046A520                                         // _KiTrap01+74↓o
.text:0046A520
.text:0046A520 var_B           = byte ptr -0Bh
.text:0046A520
.text:0046A520 // FUNCTION CHUNK AT .text:0046A4ED SIZE 00000026 BYTES
.text:0046A520 // FUNCTION CHUNK AT .text:0046A7C0 SIZE 00000014 BYTES
.text:0046A520
.text:0046A520                 mov     ecx, 23h
.text:0046A525                 push    30h             // 开始修改段寄存器为0环的值
.text:0046A527                 pop     fs              // fs = 0x30
.text:0046A529                 mov     ds, ecx
.text:0046A52B                 mov     es, ecx
.text:0046A52D                 mov     ecx, large fs:_KPCR.TSS
.text:0046A534                 mov     esp, [ecx+4]    // ----
.text:0046A534                                         // esp = TSS.esp0，切换到0环堆栈
.text:0046A534                                         //
.text:0046A534                                         // TSS.esp0 指向当前线程 TrapFrame 0x7C V86ES
.text:0046A534                                         //
.text:0046A534                                         // 从这里可以知道 KiFastEntry 的函数堆栈即为当前线程的 TrapFrame
.text:0046A534                                         // 下面开始从 HardwareSegss 开始填充 TrapFrame （当前函数堆栈）
.text:0046A534                                         // ----
.text:0046A537                 push    23h             // HardwareSegSs = 0x23
.text:0046A539                 push    edx             // HardwareSegEsp = esp3 == 3环的第二个返回地址
.text:0046A53A                 pushf
.text:0046A53B
.text:0046A53B loc_46A53B:                             // CODE XREF: _KiFastCallEntry2+23↑j
.text:0046A53B                 push    2
.text:0046A53D                 add     edx, 8          // 此时 edx 指向 3 环的第一个参数
.text:0046A540                 popf                    // EFlags = 0x02，即清空0环所有标志位
.text:0046A541                 or      [esp+0Ch+var_B], 2 // ---
.text:0046A541                                         // 此时esp 指向 KTRAP_FRAME.EFlags
.text:0046A541                                         // eflag(8~15bit)
.text:0046A541                                         // 将3环 EFlags 的 IF = 1,以响应可屏蔽中断
.text:0046A541                                         // ---
.text:0046A546                 push    1Bh             // KTRAP_FRAME.SegCs = 0x1B = CS3
.text:0046A548                 push    dword ptr ds:0FFDF0304h // --
.text:0046A548                                         // KTRAP_FRAME.Eip = _KUSER_SHARED_DATA.SystemCallReturn返回地址
.text:0046A548                                         //
.text:0046A548                                         // 也就是说从 0 环返回 3 环时将会返回到这个函数
.text:0046A548                                         // --
.text:0046A54E                 push    0
.text:0046A550                 push    ebp
.text:0046A551                 push    ebx
.text:0046A552                 push    esi
.text:0046A553                 push    edi
.text:0046A554                 mov     ebx, large fs:_KPCR.SelfPcr
.text:0046A55B                 push    3Bh             // _KTRAP_FRAME.SegFs = 0x3B
.text:0046A55D                 mov     esi, [ebx+_KPCR.PrcbData.CurrentThread]
.text:0046A563                 push    dword ptr [ebx] // 保存旧的 ExceptionList
.text:0046A565                 mov     dword ptr [ebx], 0FFFFFFFFh // 当前线程ExceptionList = -1
.text:0046A56B                 mov     ebp, [esi+_KTHREAD.InitialStack] // ----
.text:0046A56B                                         // ebp = _KPCR._KPRCB._KTHREAD.InitialStack（栈底），KernelStack（栈顶）
.text:0046A56B                                         // 从线程切换分析可以知道：KTHREAD.InitialStack（栈底）指向当前线程的浮点寄存器 共0x210字节
.text:0046A56B                                         //
.text:0046A56B                                         // 也就是 KTHREAD 堆栈的是这样的：
.text:0046A56B                                         // - TrapFrame（共0x8c字节） + 浮点寄存器（共0x210字节） == 0x29C
.text:0046A56B                                         // - KTHREAD.InitialStack = 指向 TrapFrame + 浮点寄存器，【栈底】
.text:0046A56B                                         //
.text:0046A56B                                         // ----
.text:0046A56E                 push    1               // _KTRAP_FRAME.PreviousPreviousMode = 1，表示从3环来
.text:0046A570                 sub     esp, 48h        // esp0 指向_TrapFrame首地址
.text:0046A573                 sub     ebp, 29Ch       // esp0 = ebp0 = _KTRAP_FRAME首地址
.text:0046A579                 mov     [esi+_KTHREAD.PreviousMode], 1
.text:0046A580                 cmp     ebp, esp
.text:0046A582                 jnz     short loc_46A511 // esp0 != ebp0，跳到异常处理即 INT 6，6号异常中断--无效操作码
.text:0046A584                 and     [ebp+_KTRAP_FRAME.Dr7], 0
.text:0046A588                 test    [esi+_KTHREAD.DebugActive], 0FFh
.text:0046A58C                 mov     [esi+_KTHREAD.TrapFrame], ebp // _KTHREAD.TrapFrame = ebp 存起来
.text:0046A592                 jnz     Dr_FastCallDrSave // DebugActive != -1，就表示被调试，会把cr0-cr7存到TrapFrame结构体中
.text:0046A592                                         // 如果当前的线程处于调试状态，那么这里面的值不为零
.text:0046A598
.text:0046A598 loc_46A598:                             // CODE XREF: Dr_FastCallDrSave+10↑j
.text:0046A598                                         // Dr_FastCallDrSave+7C↑j
.text:0046A598                 mov     ebx, [ebp+_KTRAP_FRAME._Ebp] // ebx == ebp3，但是在本函数内，并没有对ebp3进行赋值处理
.text:0046A59B                 mov     edi, [ebp+_KTRAP_FRAME._Eip] // edi = eip3 == _KUSER_SHARED_DATA.SystemCallReturn
.text:0046A59E                 mov     [ebp+_KTRAP_FRAME.DbgArgPointer], edx // edx 指向 3 环的第一个参数
.text:0046A5A1                 mov     [ebp+_KTRAP_FRAME.DbgArgMark], 0BADB0D00h
.text:0046A5A8                 mov     [ebp+_KTRAP_FRAME.DbgEbp], ebx
.text:0046A5AB                 mov     [ebp+_KTRAP_FRAME.DbgEip], edi
.text:0046A5AE                 sti
.text:0046A5AF
.text:0046A5AF loc_46A5AF:                             // CODE XREF: _KiBBTUnexpectedRange+18↑j
.text:0046A5AF                                         // _KiSystemService+72↑j
.text:0046A5AF                 mov     edi, eax        // ---
.text:0046A5AF                                         // 下面开始是 KiSystemService 和 KiFastCallEntry 的汇聚点
.text:0046A5AF                                         // - esp = ebp = _KTRAP_FRAME首地址
.text:0046A5AF                                         // - edx == 指向3环参数
.text:0046A5AF                                         // - eax == 系统服务号
.text:0046A5AF                                         // ---
.text:0046A5B1                 shr     edi, 8
.text:0046A5B4                 and     edi, 30h        // --
.text:0046A5B4                                         // 取系统服务号的 bit12,bit13== 0。
.text:0046A5B4                                         // 即00bit13bit12 xxxx & 0011 0000 == 0001 0000/0000 0000
.text:0046A5B4                                         // 结果为：0x10/0x00
.text:0046A5B4                                         // --
.text:0046A5B7                 mov     ecx, edi
.text:0046A5B9                 add     edi, [esi+_KTHREAD.ServiceTable] // 取 SSDT/SSDT Shadow 表
.text:0046A5BF                 mov     ebx, eax
.text:0046A5C1                 and     eax, 0FFFh      // 取系统服务号的低 12 位，即在SST函数表的索引号
.text:0046A5C6                 cmp     eax, [edi+8]    // 系统调用号 - SST.ServiceLimit，判断函数是否在表的范围内
.text:0046A5C9                 jnb     _KiBBTUnexpectedRange // 系统调用号 >= SST.ServiceLimit，不在表里，跳转异常处理
.text:0046A5CF                 cmp     ecx, 10h
.text:0046A5D2                 jnz     short loc_46A5EF // --
.text:0046A5D2                                         // 判断系统服务号的函数是ntoskrnl.exe
.text:0046A5D2                                         // 系统调用计数加1，即函数KiFastCallEntry被调用次数++
.text:0046A5D2                                         // --
.text:0046A5D4                 mov     ecx, large fs:18h
.text:0046A5DB                 xor     ebx, ebx
.text:0046A5DD
.text:0046A5DD loc_46A5DD:                             // DATA XREF: _KiTrap0E+117↓o
.text:0046A5DD                 or      ebx, [ecx+0F70h]
.text:0046A5E3                 jz      short loc_46A5EF // --
.text:0046A5E3                                         // 判断系统服务号的函数是ntoskrnl.exe
.text:0046A5E3                                         // 系统调用计数加1，即函数KiFastCallEntry被调用次数++
.text:0046A5E3                                         // --
.text:0046A5E5                 push    edx
.text:0046A5E6                 push    eax
.text:0046A5E7                 call    ds:_KeGdiFlushUserBatch
.text:0046A5ED                 pop     eax
.text:0046A5EE                 pop     edx
.text:0046A5EF
.text:0046A5EF loc_46A5EF:                             // CODE XREF: _KiFastCallEntry+B2↑j
.text:0046A5EF                                         // _KiFastCallEntry+C3↑j
.text:0046A5EF                 inc     large dword ptr fs:_KPCR.PrcbData.KeSystemCalls // --
.text:0046A5EF                                         // 判断系统服务号的函数是ntoskrnl.exe
.text:0046A5EF                                         // 系统调用计数加1，即函数KiFastCallEntry被调用次数++
.text:0046A5EF                                         // --
.text:0046A5F6                 mov     esi, edx        // edx 指向3环 API 的第一个参数
.text:0046A5F8                 mov     ebx, [edi+0Ch]  // ebx 指向 SST 的参数表，ebx = SST.ArgmentTable
.text:0046A5FB                 xor     ecx, ecx
.text:0046A5FD                 mov     cl, [eax+ebx]   // ecx = SST.ArgmentTable + 系统调用号低12位*1，即ecx = 函数参数大小
.text:0046A600                 mov     edi, [edi]      // edi = SST.ServiceTable = KeServiceDescriptorTable
.text:0046A602                 mov     ebx, [edi+eax*4] // ebx = SST.ServiceTable + 系统调用号低12位*4 = 函数地址
.text:0046A605                 sub     esp, ecx        // 0环抬高栈顶，马上将3环参数复制到0环
.text:0046A607                 shr     ecx, 2          // ecx = 参数个数 = 参数大小/4，作为拷贝的次数（一次拷贝4字节）
.text:0046A60A                 mov     edi, esp
.text:0046A60C                 cmp     esi, ds:_MmUserProbeAddress
.text:0046A612                 jnb     loc_46A7C0
.text:0046A618
.text:0046A618 loc_46A618:                             // CODE XREF: _KiFastCallEntry+2A4↓j
.text:0046A618                                         // DATA XREF: _KiTrap0E+10D↓o
.text:0046A618                 rep movsd               // 可以得知：当前函数的堆栈（也是当前线程的堆栈）从栈顶到栈底的分布情况：
.text:0046A618                                         // 1. 从3环拷贝过来的3环API参数
.text:0046A618                                         // 2. Trapframe（共0x8C字节）
.text:0046A618                                         // 3. 浮点寄存器（共0x210字节）
.text:0046A61A                 call    ebx             // ==========
.text:0046A61A                                         // 此时：
.text:0046A61A                                         // 1、esp 指向拷贝过来的3环API的第一个参数
.text:0046A61A                                         // 2、ebp = _KTRAP_FRAME首地址
.text:0046A61A                                         // 3、ebx = 系统服务函数地址
.text:0046A61A                                         // 4、edx：指向3环 API 的第一个参数
.text:0046A61A                                         // 5、eax = 系统服务号的低 12 位
.text:0046A61A                                         // 6、esi == edi = 指向拷贝过来的3环API的最后一个参数
.text:0046A61A                                         // ==========
.text:0046A61C
.text:0046A61C loc_46A61C:                             // CODE XREF: _KiFastCallEntry+2AF↓j
.text:0046A61C                                         // DATA XREF: _KiTrap0E+12D↓o ...
.text:0046A61C                 mov     esp, ebp
.text:0046A61E
.text:0046A61E loc_46A61E:                             // CODE XREF: _KiBBTUnexpectedRange+38↑j
.text:0046A61E                                         // _KiBBTUnexpectedRange+43↑j
.text:0046A61E                 mov     ecx, large fs:124h
.text:0046A625                 mov     edx, [ebp+_KTRAP_FRAME._Edx] // ---
.text:0046A625                                         // 在ROS P24 有这样的代码：
.text:0046A625                                         //
.text:0046A625                                         // Save the old trap frame pointer where EDX would be saved
.text:0046A625                                         //
.text:0046A625                                         // mov ebx, [esi+KTHREAD_TRAP_FRAME]     //KTHREAD 结构中的指针 TrapFrame
.text:0046A625                                         // mov [ebp+KTRAP_FRAME_EDX], ebx        //暂时保存在这里
.text:0046A625                                         //
.text:0046A625                                         // 这是因为：加入一个线程多次从R3-->R0-->R3-->R0，每一次进来R0都会构建一个新
.text:0046A625                                         // 的TrapFrame结构在当前线程堆栈里面，那么可以使用当前KTRAP_FRAME_EDX来保存上一个
.text:0046A625                                         // TrapFrame，因为这一操作是在下面的指令前进行的操作：
.text:0046A625                                         // mov [esi+_KTHREAD.TrapFrame], ebp
.text:0046A625                                         // ---
.text:0046A628                 mov     [ecx+_KTHREAD.TrapFrame], edx
.text:0046A628 _KiFastCallEntry endp
.text:0046A628
.text:0046A62E
.text:0046A62E // =============== S U B R O U T I N E =======================================
.text:0046A62E
.text:0046A62E // 可以看到这个函数是 KiFastCallEntry 函数的一部分，紧接着这个函数的
.text:0046A62E
.text:0046A62E _KiServiceExit  proc near               // CODE XREF: KiCallUserMode(x,x)+EC↑j
.text:0046A62E                                         // _KiSetLowWaitHighThread+80↓j ...
.text:0046A62E
.text:0046A62E arg_C           = dword ptr  10h
.text:0046A62E arg_10          = dword ptr  14h
.text:0046A62E arg_40          = dword ptr  44h
.text:0046A62E arg_44          = dword ptr  48h
.text:0046A62E arg_48          = dword ptr  4Ch
.text:0046A62E arg_60          = dword ptr  64h
.text:0046A62E arg_64          = dword ptr  68h
.text:0046A62E arg_68          = dword ptr  6Ch
.text:0046A62E arg_6C          = dword ptr  70h
.text:0046A62E
.text:0046A62E // FUNCTION CHUNK AT .text:0046A738 SIZE 00000088 BYTES
.text:0046A62E
.text:0046A62E                 cli
.text:0046A62F                 test    [ebp+_KTRAP_FRAME.EFlags], 20000h // 判断是否是虚拟8086模式
.text:0046A636                 jnz     short loc_46A63E // 是虚拟8086模式
.text:0046A638                 test    byte ptr [ebp+_KTRAP_FRAME.SegCs], 1
.text:0046A63C                 jz      short loc_46A694 // ---
.text:0046A63C                                         // 来自内核，此时esp指向的trapframe是线程堆栈最栈顶上面的那个，
.text:0046A63C                                         // 就是最近一次从3环进入到0环时使用的
.text:0046A63C                                         // ---
.text:0046A63E
.text:0046A63E loc_46A63E:                             // CODE XREF: _KiServiceExit+8↑j
.text:0046A63E                                         // _KiServiceExit+64↓j
.text:0046A63E                 mov     ebx, large fs:124h // ---
.text:0046A63E                                         // 从3环退出前，只要还有3环APC还没执行，就会不断的循环去执行
.text:0046A63E                                         // 虽然在 KiDeliverApc 中一次只会执行一个用户APC，但是
.text:0046A63E                                         // 本函数这里是一个循环
.text:0046A63E                                         // ---
.text:0046A645                 mov     [ebx+_KTHREAD.Alerted], 0
.text:0046A649                 cmp     [ebx+_KTHREAD.ApcState.UserApcPending], 0
.text:0046A64D                 jz      short loc_46A694 // ---
.text:0046A64D                                         // 来自内核，此时esp指向的trapframe是线程堆栈最栈顶上面的那个，
.text:0046A64D                                         // 就是最近一次从3环进入到0环时使用的
.text:0046A64D                                         // ---
.text:0046A64F                 mov     ebx, ebp
.text:0046A651                 mov     [ebx+_KTRAP_FRAME._Eax], eax
.text:0046A654                 mov     [ebx+_KTRAP_FRAME.SegFs], 3Bh
.text:0046A65B                 mov     [ebx+_KTRAP_FRAME.SegDs], 23h
.text:0046A662                 mov     [ebx+_KTRAP_FRAME.SegEs], 23h
.text:0046A669                 mov     [ebx+_KTRAP_FRAME.SegGs], 0
.text:0046A670                 mov     ecx, 1          // NewIrql
.text:0046A675                 call    ds:__imp_@KfRaiseIrql@4 // KfRaiseIrql(x)
.text:0046A67B                 push    eax
.text:0046A67C                 sti
.text:0046A67D                 push    ebx
.text:0046A67E                 push    0
.text:0046A680                 push    1
.text:0046A682                 call    _KiDeliverApc@12 // VOID KiDeliverApc (
.text:0046A682                                         //     IN KPROCESSOR_MODE PreviousMode,
.text:0046A682                                         //     IN PKEXCEPTION_FRAME ExceptionFrame,
.text:0046A682                                         //     IN PKTRAP_FRAME TrapFrame
.text:0046A682                                         //     )
.text:0046A687                 pop     ecx             // NewIrql
.text:0046A688                 call    ds:__imp_@KfLowerIrql@4 // KfLowerIrql(x)
.text:0046A68E                 mov     eax, [ebx+_KTRAP_FRAME._Eax]
.text:0046A691                 cli
.text:0046A692                 jmp     short loc_46A63E // ---
.text:0046A692                                         // 从3环退出前，只要还有3环APC还没执行，就会不断的循环去执行
.text:0046A692                                         // 虽然在 KiDeliverApc 中一次只会执行一个用户APC，但是
.text:0046A692                                         // 本函数这里是一个循环
.text:0046A692                                         // ---
.text:0046A694 // ---------------------------------------------------------------------------
.text:0046A694
.text:0046A694 loc_46A694:                             // CODE XREF: _KiServiceExit+E↑j
.text:0046A694                                         // _KiServiceExit+1F↑j
.text:0046A694                 mov     edx, [esp+_KTRAP_FRAME.ExceptionList] // ---
.text:0046A694                                         // 来自内核，此时esp指向的trapframe是线程堆栈最栈顶上面的那个，
.text:0046A694                                         // 就是最近一次从3环进入到0环时使用的
.text:0046A694                                         // ---
.text:0046A698                 mov     ebx, large fs:_KPCR.DebugActive // 如果当前的线程处于调试状态，那么这里面的值不为零
.text:0046A69F                 mov     large fs:_KPCR, edx
.text:0046A6A6                 mov     ecx, [esp+_KTRAP_FRAME.PreviousPreviousMode]
.text:0046A6AA                 mov     esi, large fs:_KPCR.PrcbData.CurrentThread
.text:0046A6B1                 mov     [esi+_KTHREAD.PreviousMode], cl
.text:0046A6B7                 test    ebx, 0FFh
.text:0046A6BD                 jnz     short loc_46A738 // 异常链表非空，有异常需要处理
.text:0046A6BF
.text:0046A6BF loc_46A6BF:                             // CODE XREF: _KiServiceExit+11A↓j
.text:0046A6BF                                         // _KiServiceExit+149↓j
.text:0046A6BF                 test    [esp+_KTRAP_FRAME.EFlags], 20000h // 判断是否是V86（虚拟8086即16位操作系统）
.text:0046A6C7                 jnz     loc_46AFD8      // 虚拟8086模式
.text:0046A6CD                 test    word ptr [esp+_KTRAP_FRAME.SegCs], 0FFF8h
.text:0046A6D4                 jz      loc_46A78E      // CS最低位为0，说明先前模式是0
.text:0046A6DA                 cmp     word ptr [esp+_KTRAP_FRAME.SegCs], 1Bh
.text:0046A6E0                 bt      word ptr [esp+_KTRAP_FRAME.SegCs], 0 // CF位置1
.text:0046A6E7                 cmc                     // ---
.text:0046A6E7                                         // CF取反，则 CF == 0
.text:0046A6E7                                         // https://blog.csdn.net/xiong_xin/article/details/103665440
.text:0046A6E7                                         // ---
.text:0046A6E8                 ja      loc_46A77C      // CF ∨ ZF = 0 时跳转
.text:0046A6EE                 cmp     word ptr [ebp+_KTRAP_FRAME.SegCs], 8
.text:0046A6F3                 jz      short loc_46A6FA
.text:0046A6F5
.text:0046A6F5 loc_46A6F5:                             // CODE XREF: _KiServiceExit+15B↓j
.text:0046A6F5                 lea     esp, [ebp+_KTRAP_FRAME.SegFs]
.text:0046A6F8                 pop     fs              // 将3环的 FS 赋值给 FS 寄存器
.text:0046A6FA                 assume fs:nothing
.text:0046A6FA
.text:0046A6FA loc_46A6FA:                             // CODE XREF: _KiServiceExit+C5↑j
.text:0046A6FA                 lea     esp, [ebp+_KTRAP_FRAME._Edi]
.text:0046A6FD                 pop     edi
.text:0046A6FE                 pop     esi
.text:0046A6FF                 pop     ebx
.text:0046A700                 pop     ebp             // 此时的esp指向ErrCode（+0x64）
.text:0046A701                 cmp     word ptr [esp-60h+arg_64], 80h // CS
.text:0046A708                 ja      loc_46AFF4
.text:0046A70E                 add     esp, 4          // esp指向EIP3（+0x68）
.text:0046A711                 test    [esp-64h+arg_64], 1 // cs
.text:0046A711 _KiServiceExit  endp // sp-analysis failed
.text:0046A711
.text:0046A719
.text:0046A719 // =============== S U B R O U T I N E =======================================
.text:0046A719
.text:0046A719 // ========
.text:0046A719 // 实际上，如果当前系统支持快速系统调用，那么，这条指令将
.text:0046A719 // 被修正为“jnz short _KiSystemCallExi2“。而KiSystemCallExit2 所指的代码使用 sysexit
.text:0046A719 // 指令返回用户模式。这条指令的修正工作是在 KiEnableFastSyscallReturn 函数中完成的，
.text:0046A719 // 该函数被 KiRestoreFastSyscallReturnState 调用
.text:0046A719 // 《Windows内核原理与实现》 P553
.text:0046A719 // ========
.text:0046A719 //
.text:0046A719
.text:0046A719 _KiSystemCallExitBranch proc near       // DATA XREF: KiDisableFastSyscallReturn()+9↑w
.text:0046A719                                         // KiEnableFastSyscallReturn():loc_427854↑r ...
.text:0046A719                 jnz     short _KiSystemCallExit
.text:0046A71B                 pop     edx             // edx = eip3
.text:0046A71C                 pop     ecx             // 从栈中移除cs
.text:0046A71D                 popf
.text:0046A71E                 jmp     edx
.text:0046A720 // ---------------------------------------------------------------------------
.text:0046A720
.text:0046A720 _KiSystemCallExit:                      // CODE XREF: _KiSystemCallExitBranch↑j
.text:0046A720                                         // _KiSystemCallExit2+5↓j
.text:0046A720                                         // DATA XREF: ...
.text:0046A720                 iret
.text:0046A720 _KiSystemCallExitBranch endp // sp-analysis failed
.text:0046A720
.text:0046A721
.text:0046A721 // =============== S U B R O U T I N E =======================================
.text:0046A721
.text:0046A721
.text:0046A721 _KiSystemCallExit2 proc near            // DATA XREF: KiRestoreFastSyscallReturnState()+16↑o
.text:0046A721
.text:0046A721 arg_5           = byte ptr  9
.text:0046A721
.text:0046A721                 test    [esp+arg_5], 1
.text:0046A726                 jnz     short _KiSystemCallExit // ===========================================================
.text:0046A726                                         // EFLAG3.TF（Trap flag）!= 0，也就是说是从陷井进来的0环，不是快速调用进来的。
.text:0046A726                                         //
.text:0046A726                                         // 注意，这里首先测试 eflags 标志寄存器中的TF（陷阱） 标志是必要的，因为
.text:0046A726                                         // 在 Pentium II 以后的 Windows 系统上，若应用程序绕过KiFastSystemCall，而直接
.text:0046A726                                         // 利用 “int 2e” 指令进入内核，那么，在此处将会被检测到，从而通过irerd 返回，
.text:0046A726                                         // 这样就不会发生进人内核模式和返回用户模式不对称的情形。
.text:0046A726                                         //
.text:0046A726                                         // 《Windows内核原理与实现》 P554
.text:0046A726                                         // ====================================================================
.text:0046A728                 pop     edx             // esp指向EIP3（+0x68）
.text:0046A729                 add     esp, 4          // 从栈中移除cs，此时 esp 指向eflag3
.text:0046A72C                 and     [esp-8+arg_5], 0FDh // 禁止eflags中的中断标志
.text:0046A731                 popf
.text:0046A732                 pop     ecx             // 弹出esp
.text:0046A733                 sti                     // 恢复中断，因为sysexit指令不会恢复中断标志
.text:0046A734                 sysexit                 // 返回用户模式
.text:0046A736                 iret
.text:0046A736 _KiSystemCallExit2 endp // sp-analysis failed
.text:0046A736
.text:0046A736 // ---------------------------------------------------------------------------
.text:0046A737                 align 4
.text:0046A738 // START OF FUNCTION CHUNK FOR _KiServiceExit
.text:0046A738
.text:0046A738 loc_46A738:                             // CODE XREF: _KiServiceExit+8F↑j
.text:0046A738                 test    dword ptr [ebp+70h], 20000h // 异常链表非空，有异常需要处理
.text:0046A73F                 jnz     short loc_46A74E
.text:0046A741                 test    dword ptr [ebp+6Ch], 1
.text:0046A748                 jz      loc_46A6BF      // 判断是否是V86（虚拟8086即16位操作系统）
.text:0046A74E
.text:0046A74E loc_46A74E:                             // CODE XREF: _KiServiceExit+111↑j
.text:0046A74E                 xor     ebx, ebx
.text:0046A750                 mov     esi, [ebp+18h]
.text:0046A753                 mov     edi, [ebp+1Ch]
.text:0046A756                 mov     dr7, ebx
.text:0046A759                 mov     dr0, esi
.text:0046A75C                 mov     ebx, [ebp+20h]
.text:0046A75F                 mov     dr1, edi
.text:0046A762                 mov     dr2, ebx
.text:0046A765                 mov     esi, [ebp+24h]
.text:0046A768                 mov     edi, [ebp+28h]
.text:0046A76B                 mov     ebx, [ebp+2Ch]
.text:0046A76E                 mov     dr3, esi
.text:0046A771                 mov     dr6, edi
.text:0046A774                 mov     dr7, ebx
.text:0046A777                 jmp     loc_46A6BF      // 判断是否是V86（虚拟8086即16位操作系统）
.text:0046A77C // ---------------------------------------------------------------------------
.text:0046A77C
.text:0046A77C loc_46A77C:                             // CODE XREF: _KiServiceExit+BA↑j
.text:0046A77C                 mov     eax, [esp+arg_40]
.text:0046A780                 add     esp, 30h
.text:0046A783                 pop     gs
.text:0046A785                 pop     es
.text:0046A786                 assume es:nothing
.text:0046A786                 pop     ds
.text:0046A787                 assume ds:_data
.text:0046A787                 pop     edx
.text:0046A788                 pop     ecx
.text:0046A789                 jmp     loc_46A6F5
.text:0046A78E // ---------------------------------------------------------------------------
.text:0046A78E
.text:0046A78E loc_46A78E:                             // CODE XREF: _KiServiceExit+A6↑j
.text:0046A78E                 mov     ebx, [esp+arg_C] // CS最低位为0，说明先前模式是0
.text:0046A792                 mov     [esp+arg_68], ebx
.text:0046A796                 mov     ebx, [esp+arg_10]
.text:0046A79A                 sub     ebx, 0Ch
.text:0046A79D                 mov     [esp+arg_60], ebx
.text:0046A7A1                 mov     esi, [esp+arg_6C]
.text:0046A7A5                 mov     [ebx+8], esi
.text:0046A7A8                 mov     esi, [esp+arg_68]
.text:0046A7AC                 mov     [ebx+4], esi
.text:0046A7AF                 mov     esi, [esp+arg_64]
.text:0046A7B3                 mov     [ebx], esi
.text:0046A7B5                 add     esp, 54h
.text:0046A7B8                 pop     edi
.text:0046A7B9                 pop     esi
.text:0046A7BA                 pop     ebx
.text:0046A7BB                 pop     ebp
.text:0046A7BC                 mov     esp, [esp-64h+arg_60]
.text:0046A7BF                 iret
.text:0046A7BF // END OF FUNCTION CHUNK FOR _KiServiceExit
.text:0046A7C0 // ---------------------------------------------------------------------------
.text:0046A7C0 // START OF FUNCTION CHUNK FOR _KiFastCallEntry
.text:0046A7C0
.text:0046A7C0 loc_46A7C0:                             // CODE XREF: _KiFastCallEntry+F2↑j
.text:0046A7C0                 test    byte ptr [ebp+6Ch], 1
.text:0046A7C4                 jz      loc_46A618      // 可以得知：当前函数的堆栈（也是当前线程的堆栈）从栈顶到栈底的分布情况：
.text:0046A7C4                                         // 1. 从3环拷贝过来的3环API参数
.text:0046A7C4                                         // 2. Trapframe（共0x8C字节）
.text:0046A7C4                                         // 3. 浮点寄存器（共0x210字节）
.text:0046A7CA                 mov     eax, 0C0000005h
.text:0046A7CF                 jmp     loc_46A61C
.text:0046A7CF // END OF FUNCTION CHUNK FOR _KiFastCallEntry
.text:0046A7D4
.text:0046A7D4 // =============== S U B R O U T I N E =======================================
.text:0046A7D4
.text:0046A7D4
.text:0046A7D4 _KiServiceExit2 proc near               // CODE XREF: NtContinue(x,x)+3B↓j
.text:0046A7D4                                         // NtRaiseException(x,x,x)+3E↓j ...
.text:0046A7D4
.text:0046A7D4 arg_C           = dword ptr  10h
.text:0046A7D4 arg_10          = dword ptr  14h
.text:0046A7D4 arg_38          = dword ptr  3Ch
.text:0046A7D4 arg_3C          = dword ptr  40h
.text:0046A7D4 arg_40          = dword ptr  44h
.text:0046A7D4 arg_44          = dword ptr  48h
.text:0046A7D4 arg_48          = dword ptr  4Ch
.text:0046A7D4 arg_60          = dword ptr  64h
.text:0046A7D4 arg_64          = dword ptr  68h
.text:0046A7D4 arg_68          = dword ptr  6Ch
.text:0046A7D4 arg_6C          = dword ptr  70h
.text:0046A7D4
.text:0046A7D4                 cli
.text:0046A7D5                 test    dword ptr [ebp+70h], 20000h
.text:0046A7DC                 jnz     short loc_46A7E4
.text:0046A7DE                 test    byte ptr [ebp+6Ch], 1
.text:0046A7E2                 jz      short loc_46A818
.text:0046A7E4
.text:0046A7E4 loc_46A7E4:                             // CODE XREF: _KiServiceExit2+8↑j
.text:0046A7E4                                         // _KiServiceExit2+42↓j
.text:0046A7E4                 mov     ebx, large fs:124h
.text:0046A7EB                 mov     byte ptr [ebx+2Eh], 0
.text:0046A7EF                 cmp     byte ptr [ebx+4Ah], 0
.text:0046A7F3                 jz      short loc_46A818
.text:0046A7F5                 mov     ebx, ebp
.text:0046A7F7                 mov     ecx, 1          // NewIrql
.text:0046A7FC                 call    ds:__imp_@KfRaiseIrql@4 // KfRaiseIrql(x)
.text:0046A802                 push    eax
.text:0046A803                 sti
.text:0046A804                 push    ebx
.text:0046A805                 push    0
.text:0046A807                 push    1
.text:0046A809                 call    _KiDeliverApc@12 // VOID KiDeliverApc (
.text:0046A809                                         //     IN KPROCESSOR_MODE PreviousMode,
.text:0046A809                                         //     IN PKEXCEPTION_FRAME ExceptionFrame,
.text:0046A809                                         //     IN PKTRAP_FRAME TrapFrame
.text:0046A809                                         //     )
.text:0046A80E                 pop     ecx             // NewIrql
.text:0046A80F                 call    ds:__imp_@KfLowerIrql@4 // KfLowerIrql(x)
.text:0046A815                 cli
.text:0046A816                 jmp     short loc_46A7E4
.text:0046A818 // ---------------------------------------------------------------------------
.text:0046A818
.text:0046A818 loc_46A818:                             // CODE XREF: _KiServiceExit2+E↑j
.text:0046A818                                         // _KiServiceExit2+1F↑j
.text:0046A818                 mov     edx, [esp+arg_48]
.text:0046A81C                 mov     ebx, large fs:50h
.text:0046A823                 mov     large fs:0, edx
.text:0046A82A                 mov     ecx, [esp+arg_44]
.text:0046A82E                 mov     esi, large fs:124h
.text:0046A835                 mov     [esi+140h], cl
.text:0046A83B                 test    ebx, 0FFh
.text:0046A841                 jnz     short loc_46A894
.text:0046A843
.text:0046A843 loc_46A843:                             // CODE XREF: _KiServiceExit2+D0↓j
.text:0046A843                                         // _KiServiceExit2+FB↓j
.text:0046A843                 test    [esp+arg_6C], 20000h
.text:0046A84B                 jnz     loc_46AFD8      // 虚拟8086模式
.text:0046A851                 test    word ptr [esp+arg_68], 0FFF8h
.text:0046A858                 jz      short loc_46A8D4
.text:0046A85A                 mov     edx, [esp+arg_38]
.text:0046A85E                 mov     ecx, [esp+arg_3C]
.text:0046A862                 mov     eax, [esp+arg_40]
.text:0046A866                 cmp     word ptr [ebp+6Ch], 8
.text:0046A86B                 jz      short loc_46A879
.text:0046A86D                 lea     esp, [ebp+30h]
.text:0046A870                 pop     gs
.text:0046A872                 pop     es
.text:0046A873                 pop     ds
.text:0046A874                 lea     esp, [ebp+50h]
.text:0046A877                 pop     fs
.text:0046A879
.text:0046A879 loc_46A879:                             // CODE XREF: _KiServiceExit2+97↑j
.text:0046A879                 lea     esp, [ebp+54h]
.text:0046A87C                 pop     edi
.text:0046A87D                 pop     esi
.text:0046A87E                 pop     ebx
.text:0046A87F                 pop     ebp
.text:0046A880                 cmp     word ptr [esp-60h+arg_64], 80h
.text:0046A887                 ja      loc_46AFF4
.text:0046A88D                 add     esp, 4
.text:0046A890                 iret
.text:0046A890 // ---------------------------------------------------------------------------
.text:0046A891                 align 4
.text:0046A894
.text:0046A894 loc_46A894:                             // CODE XREF: _KiServiceExit2+6D↑j
.text:0046A894                 test    dword ptr [ebp+70h], 20000h
.text:0046A89B                 jnz     short loc_46A8A6
.text:0046A89D                 test    dword ptr [ebp+6Ch], 1
.text:0046A8A4                 jz      short loc_46A843
.text:0046A8A6
.text:0046A8A6 loc_46A8A6:                             // CODE XREF: _KiServiceExit2+C7↑j
.text:0046A8A6                 xor     ebx, ebx
.text:0046A8A8                 mov     esi, [ebp+18h]
.text:0046A8AB                 mov     edi, [ebp+1Ch]
.text:0046A8AE                 mov     dr7, ebx
.text:0046A8B1                 mov     dr0, esi
.text:0046A8B4                 mov     ebx, [ebp+20h]
.text:0046A8B7                 mov     dr1, edi
.text:0046A8BA                 mov     dr2, ebx
.text:0046A8BD                 mov     esi, [ebp+24h]
.text:0046A8C0                 mov     edi, [ebp+28h]
.text:0046A8C3                 mov     ebx, [ebp+2Ch]
.text:0046A8C6                 mov     dr3, esi
.text:0046A8C9                 mov     dr6, edi
.text:0046A8CC                 mov     dr7, ebx
.text:0046A8CF                 jmp     loc_46A843
.text:0046A8D4 // ---------------------------------------------------------------------------
.text:0046A8D4
.text:0046A8D4 loc_46A8D4:                             // CODE XREF: _KiServiceExit2+84↑j
.text:0046A8D4                 mov     ebx, [esp+arg_C]
.text:0046A8D8                 mov     [esp+arg_68], ebx
.text:0046A8DC                 mov     ebx, [esp+arg_10]
.text:0046A8E0                 sub     ebx, 0Ch
.text:0046A8E3                 mov     [esp+arg_60], ebx
.text:0046A8E7                 mov     esi, [esp+arg_6C]
.text:0046A8EB                 mov     [ebx+8], esi
.text:0046A8EE                 mov     esi, [esp+arg_68]
.text:0046A8F2                 mov     [ebx+4], esi
.text:0046A8F5                 mov     esi, [esp+arg_64]
.text:0046A8F9                 mov     [ebx], esi
.text:0046A8FB                 mov     eax, [esp+arg_40]
.text:0046A8FF                 mov     edx, [esp+arg_38]
.text:0046A903                 mov     ecx, [esp+arg_3C]
.text:0046A907                 add     esp, 54h
.text:0046A90A                 pop     edi
.text:0046A90B                 pop     esi
.text:0046A90C                 pop     ebx
.text:0046A90D                 pop     ebp
.text:0046A90E                 mov     esp, [esp-64h+arg_60]
.text:0046A911                 iret
.text:0046A911 _KiServiceExit2 endp // sp-analysis failed
.text:0046A911
.text:0046A912 // ---------------------------------------------------------------------------
.text:0046A912                 retn
.text:0046A912 // ---------------------------------------------------------------------------

7 总结

7.1 关于用户APC的执行

在函数KiInsertQueueApc，最后处理用户APC时有如下代码：

if(Thread.State == Waiting && Thread.WaitMode == UserMode && (Thread.Alertable == 1 ||
                                                       Thread.ApcState[UserMode].UserApcPending == 1))
    {
      Thread.ApcState[UserMode].UserApcPending = 1;
      KiUnwaitThread();	//修改线程状态为就绪，并提升优先级
    }

需要说明是，如果要让一个刚才插入的用户APC的UserApcPending = 1，最重要的两件事：

在APC插入前：目标线程的Thread.Alertable == 1 || Thread.ApcState[UserMode].UserApcPending == 1，在APC对象插入目标线程前，才会设置Thread.ApcState[UserMode].UserApcPending = 1。

在APC插入后：除了上述的那两种情况可以使刚插入的用户APC获得执行机会之外，还有一种可以让用户APC可执行的方法。在函数KiDeliverApc中对于非空的用户APC队列有如下的判断，如果符合如下条件就会执行用户APC函数：

1	PreviousMode == 1 && CurrentThread->ApcState->UserApcPending == 1

所以当一个用户APC对象插入APC队列之后，在目标线程3环调用函数NtTestAlert也是可以的，因为：

R3 NtTestAlert：

//R3 NtTestAlert
.text:7C92DE70 ; _DWORD __stdcall NtTestAlert()
.text:7C92DE70                 public _NtTestAlert@0
.text:7C92DE70 _NtTestAlert@0  proc near               // CODE XREF: _LdrpInitialize(x,x,x):loc_7C93AFF7↓p
.text:7C92DE70                                         // DATA XREF: .text:off_7C923428↑o
.text:7C92DE70                 mov     eax, 103h       // NtTestAlert
.text:7C92DE75                 mov     edx, 7FFE0300h
.text:7C92DE7A                 call    dword ptr [edx]
.text:7C92DE7C                 retn
.text:7C92DE7C _NtTestAlert@0  endp

R0 NtTestAlert：

//R0 NtTestAlert
PAGE:004FDBFE ; =============== S U B R O U T I N E =======================================
PAGE:004FDBFE
PAGE:004FDBFE
PAGE:004FDBFE ; NTSTATUS __stdcall NtTestAlert()
PAGE:004FDBFE _NtTestAlert@0  proc near               // DATA XREF: .text:0042D85C↑o
PAGE:004FDBFE                 mov     eax, large fs:124h
PAGE:004FDC04                 movsx   eax, [eax+_KTHREAD.PreviousMode]
PAGE:004FDC0B                 push    eax
PAGE:004FDC0C                 call    _KeTestAlertThread@4 // ---
PAGE:004FDC0C                                         // BOOLEAN __stdcall KeTestAlertThread (
PAGE:004FDC0C                                         //     IN KPROCESSOR_MODE AlertMode
PAGE:004FDC0C                                         //     )
PAGE:004FDC0C                                         //
PAGE:004FDC0C                                         // 如果吵醒模式AlertMode == 1，并且用户APC队列不为空，
PAGE:004FDC0C                                         // 那就设置 Thread->ApcState.UserApcPending = TRUE 然后交付
  						      //下一个用户APC
PAGE:004FDC0C                                         // 【检查该线程是否可以交付另一个用户模式的APC】
PAGE:004FDC0C                                         // ---
PAGE:004FDC11                 neg     al
PAGE:004FDC13                 sbb     eax, eax
PAGE:004FDC15                 and     eax, 101h
PAGE:004FDC1A                 retn
PAGE:004FDC1A _NtTestAlert@0  endp
PAGE:004FDC1A
PAGE:004FDC1A ; ---------------------------------------------------------------------------

7.2 多个用户APC在R0-R3来回循环执行过程

假设第一个用户APC是在线程正常从R0返回R3时触发的，因为KiFastCallEntry函数在call ebx调用完成之后（ebx是Nt*函数），会继续往下走直接调用函数KiServiceExit。

在KiServiceExit函数开头判断KTRAP_FRAME.SegCs最低位为1，这里实际上就是类似验证PreviousMode是来自3环，就会调用函数KiDeliverApc。

这个时候才会开始进行APC的交付调度。

在函数KiDeliverApc中对用户APC作如下判断，如果条件符合就开始交付：

1 2	if(&CurrentThread->ApcState->ApcListHead[1] != NextEntry && PreviousMode == 1 && CurrentThread->ApcState[UserMode]->UserApcPending == 1)

首先会设置Thread->ApcState[UserMode].UserApcPending = FALSE，然后往下判断Apc->NormalRoutine != 0就会调用KiInitializeUserApc去将“从3环经过快速调用进0环后”在函数KiFastCallEntry中的TrapFrame拷贝到Conntext后对TrapFrame相关成员进行修改，使其从KiServiceExit返回到ntdll.dll!KiUserApcDispatcher函数中去。（我将这里的TrapFrame叫做TrapFrame_Initial）

在函数KiUserApcDispatcher中做了以下这些事：

//R3 ntdll.dll KiUserApcDispatcher
.text:7C92E430 // =============== S U B R O U T I N E =======================================
.text:7C92E430
.text:7C92E430
.text:7C92E430 // __stdcall KiUserApcDispatcher(x, x, x, x, x)
.text:7C92E430                 public _KiUserApcDispatcher@20
.text:7C92E430 _KiUserApcDispatcher@20 proc near       // DATA XREF: .text:off_7C923428↑o
.text:7C92E430
.text:7C92E430 pR3_Stack_Context     = byte ptr  10h
.text:7C92E430
.text:7C92E430                 lea     edi, [esp+pR3_Stack_Context]
.text:7C92E434                 pop     eax             // NormalRoutine
.text:7C92E435                 call    eax
.text:7C92E437                 push    1               // TestAlert
.text:7C92E439                 push    edi             // 在3环函数中保存的 CONTEXT 的首地址
.text:7C92E43A                 call    _ZwContinue@8   // __stdcall NtContinue(PCONTEXT Context, BOOLEAN TestAlert)
.text:7C92E43F                 nop
.text:7C92E43F _KiUserApcDispatcher@20 endp // sp-analysis failed

然后在3环的ZwContinue函数如下：

//R3 ZwContinue
.text:7C92D040 // =============== S U B R O U T I N E =======================================
.text:7C92D040
.text:7C92D040 // NTSTATUS __stdcall NtContinue(PCONTEXT Context, BOOLEAN TestAlert)
.text:7C92D040
.text:7C92D040 // __stdcall ZwContinue(x, x)
.text:7C92D040                 public _ZwContinue@8
.text:7C92D040 _ZwContinue@8   proc near               // CODE XREF: KiUserApcDispatcher(x,x,x,x,x)+A↓p
.text:7C92D040                                         // KiUserExceptionDispatcher(x,x)+17↓p ...
.text:7C92D040                 mov     eax, 20h        // NtContinue
.text:7C92D045                 mov     edx, 7FFE0300h
.text:7C92D04A                 call    dword ptr [edx]
.text:7C92D04C                 retn    8
.text:7C92D04C _ZwContinue@8   endp
.text:7C92D04C
.text:7C92D04C // ---------------------------------------------------------------------------

可以看到，通过_ZwContinue函数走的是快速调用KiFastSystemCall进的0环。进入0环后的函数是KiFastCallEntry，然后将其分发到函数NtContinue中。
0环NtContinue函数调用KiContinue将保存在3环的Context拷贝到TrapFrame_Initial使其被更新，然后调用KeTestAlertThread去设置Thread.ApcState[UserMode].UserApcPending = 1。
然后NtContinue接着调用函数KiServiceExit2继续去判断是否还有用户APC待执行，这样就会构成一个循环。让用户APC全部能够得到执行。

以上可以看到，步骤2每当在KiDeliverApc中准备去执行一个用户APC时会设置Thread->ApcState[UserMode].UserApcPending = FALSE，而步骤5当这一个用户APC在3环执行完毕并返回0环后，会调用KeTestAlertThread去设置Thread.ApcState[UserMode].UserApcPending = 1。这样在NtContinue又会接着调用函数KiServiceExit2继续去判断是否还有用户APC待执行，这样就会构成一个循环。让用户APC全部能够得到执行。

˗ˋˏ♡ˎˊ˗
