1 环境安装

1.1 安装VS 2010

点击下载安装镜像

1.2 安装WDK 7600

点击下载安装镜像

1.3 VS 2010开发驱动环境配置

VS 2010 本身不支持创建驱动项目，所以我们的做法一般是创建一个空项目，然后修改项目配置。这种做法容易出错，我们可以事先准备好一个配置文件，以后创建项目直接导入即可。

步骤：

  1. 文件-新建-项目- Visual C++-空项目-名称（HelloDriver）。

  2. 生成-配置管理器-活动解决方案配置-新建-名称（Driver_1）、从此处复制设置：Debug。

  3. 视图-属性管理器-点开左框“HelloDriver”列表小三角▶️符号-选中步骤2新建的Driver_1右键-添加新项目属性表-名称（DriverProperty）。

  4. 到项目目录（C:\Users\alvin\Documents\Visual Studio 2010\Projects\HelloDriver）中找到“DriverProperty.props”文件-使用以下内容进行替换。

  5. 之后再新建驱动项目时仅需执行前2步，第3步选择添加现有属性表即可。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    <?xml version="1.0" encoding="utf-8"?>
    <Project ToolsVersion="4.0" xmlns="http://schemas.microsoft.com/developer/msbuild/2003">
      <ImportGroup Label="PropertySheets" />
      <PropertyGroup Label="UserMacros" />
      <PropertyGroup>
        <ExecutablePath>D:\WinDDK\7600.16385.1\bin\x86;$(ExecutablePath)</ExecutablePath>
      </PropertyGroup>
      <PropertyGroup>
        <IncludePath>D:\WinDDK\7600.16385.1\inc\api;D:\WinDDK\7600.16385.1\inc\ddk;D:\WinDDK\7600.16385.1\inc\crt;$(IncludePath)</IncludePath>
      </PropertyGroup>
      <PropertyGroup>
        <LibraryPath>D:\WinDDK\7600.16385.1\lib\wxp\i386;$(LibraryPath)</LibraryPath>
        <TargetExt>.sys</TargetExt>
        <LinkIncremental>false</LinkIncremental>
        <GenerateManifest>false</GenerateManifest>
      </PropertyGroup>
      <ItemDefinitionGroup>
        <ClCompile>
          <PreprocessorDefinitions>_X86_;DBG</PreprocessorDefinitions>
          <CallingConvention>StdCall</CallingConvention>
          <ExceptionHandling>false</ExceptionHandling>
          <BasicRuntimeChecks>Default</BasicRuntimeChecks>
          <BufferSecurityCheck>false</BufferSecurityCheck>
          <CompileAs>Default</CompileAs>
          <DebugInformationFormat>ProgramDatabase</DebugInformationFormat>
          <AssemblerOutput>All</AssemblerOutput>
        </ClCompile>
        <Link>
          <AdditionalDependencies>ntoskrnl.lib;wdm.lib;wdmsec.lib;wmilib.lib;ndis.lib;Hal.lib;MSVCRT.LIB;LIBCMT.LIB;%(AdditionalDependencies)</AdditionalDependencies>
        </Link>
        <Link>
          <IgnoreAllDefaultLibraries>true</IgnoreAllDefaultLibraries>
          <EnableUAC>false</EnableUAC>
          <SubSystem>Native</SubSystem>
          <EntryPointSymbol>DriverEntry</EntryPointSymbol>
          <BaseAddress>0x10000</BaseAddress>
          <RandomizedBaseAddress>
          </RandomizedBaseAddress>
          <DataExecutionPrevention>
          </DataExecutionPrevention>
          <GenerateDebugInformation>true</GenerateDebugInformation>
          <Driver>Driver</Driver>
        </Link>
      </ItemDefinitionGroup>
      <ItemGroup />
    </Project>

  6. 替换内容：

    • <LibraryPath>D:\WinDDK\7600.16385.1\lib\wxp\i386;$(LibraryPath)</LibraryPath>是设置目标平台的：将D:\WinDDK替换为本机WDK安装路径，替换为C:\WinDDK。
    • wxp表示Windows XP系统。因为我们的学习平台就是XP，这里就不用改了。

  7. 重启VS 2010。

  8. 左下角解决方案管理器-源代码-右键添加-新建项-Visual C++-C++文件-名称（.c文件）。

  9. 在新建的.c文件文件中添加如下驱动函数入口代码：

    1
    2
    3
    4
    5
    6
    #include "ntddk.h"

    NTSTATUS DriverEntry(PDRIVER_OBJECT DriverObject, PUNICODE_STRING RegistryPath)
    {
    	return STATUS_UNSUCCESSFUL;
    }

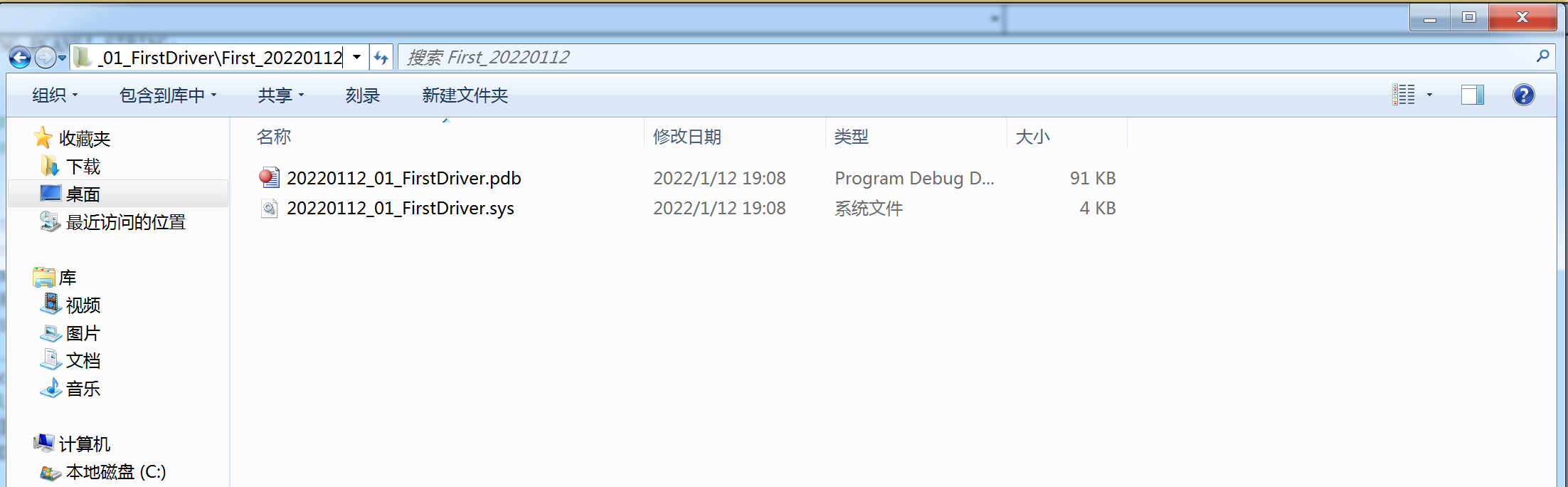

  10. F7调试生成，生成文件在C:\Users\alvin\Documents\Visual Studio 2010\Projects\HelloDriver\Driver_1\HelloDriver.sys。

可以把鼠标放到类型上面去看属性，也可以使用F12进去查看。

2 编译调试驱动程序

2.1 驱动开发流程

驱动的开发流程：
编写代码 ----> 生成.sys文件 ----> 部署 ----> 启动 ----> 停止 ----> 卸载。

2.2 .PDB文件

  1. PDB文件是在我们编译工程的时候产生的，它是和对应的模块（exe、dll或sys）一起生成出来的。
  2. 每个模块编译的时候都可以生成自己的PDB文件。比如.exe/.dll/.sys等等。

PDB文件是编译驱动的同时生成的调试信息文件，它可以帮助我们像调试应用程序一样调试驱动程序。其实之前我们已经使用过PDB，我们配置双机调试环境时，在物理机上安装了符号文件，并在Windbg中导入过。

有了PDB，我们就可以知道当前汇编语句属于哪个函数，程序定义的结构体等关键信息，说一句题外话，软件发布的时候，切记不要把PDB也发布出去，因为这会给别人破解你的软件提供巨大便利。

2.3 配置PDB路径

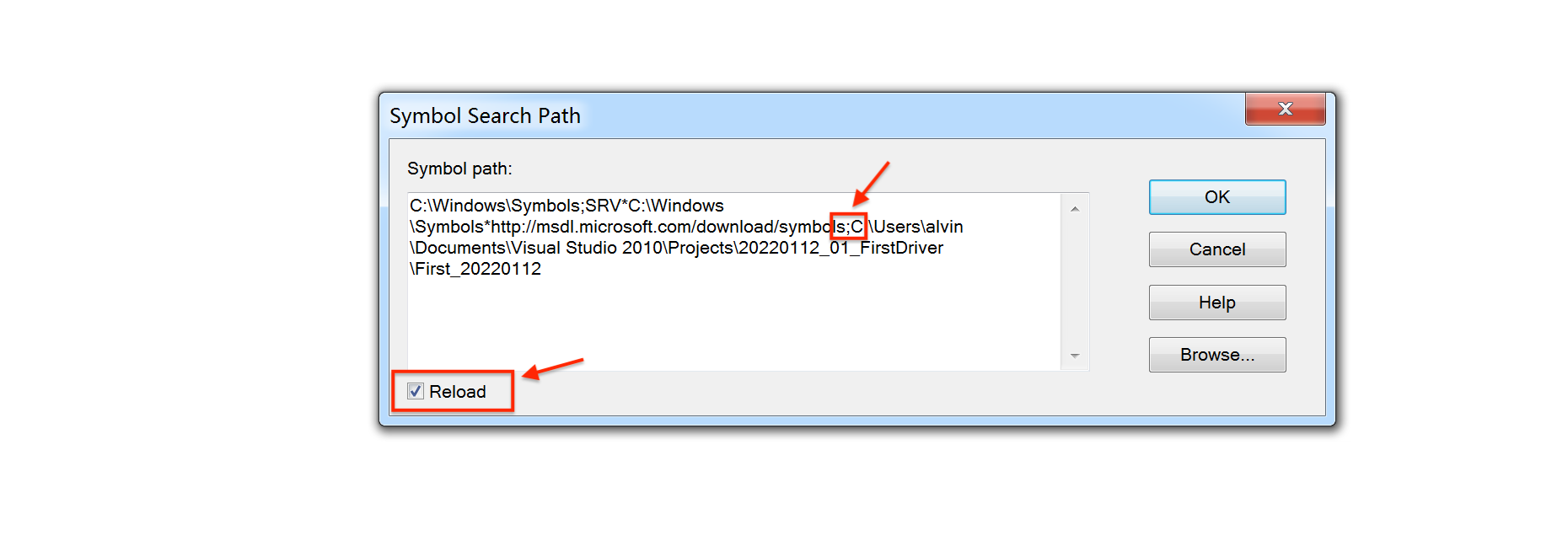

我们要调试一个驱动程序，就要将这个驱动程序的PDB文件的路径配置到Windbg的符号文件路径“Symbol FIle Path…”中，然后执行.reload。

步骤：

  1. 在Win7下编译生成XP的驱动文件sys。

  2. 找到该sys一起发布的.pdb文件。

  3. 将所在目录路径复制到Windbg的符号文件路径下（记得加分号;），然后执行.reload。（C:\Users\alvin\Documents\Visual Studio 2010\Projects\20220112_01_FirstDriver\First_20220112）



3 调试程序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
#include <ntddk.h>

// 卸载函数
VOID DriverUnload(PDRIVER_OBJECT driver)
{
	DbgPrint("驱动程序停止运行了.\r\n");
}

// 入口函数，相当于main
NTSTATUS DriverEntry(PDRIVER_OBJECT driver, PUNICODE_STRING reg_path)
{
	// 下断点
	__asm
	{
		int 3
		mov eax,eax
		mov ecx,ecx
	}
	// 驱动程序入口
	DbgPrint("A1v1n的第一个驱动程序.\r\n");

	// 设置一个卸载函数，便于退出
	driver->DriverUnload = DriverUnload;
	return STATUS_SUCCESS;
}

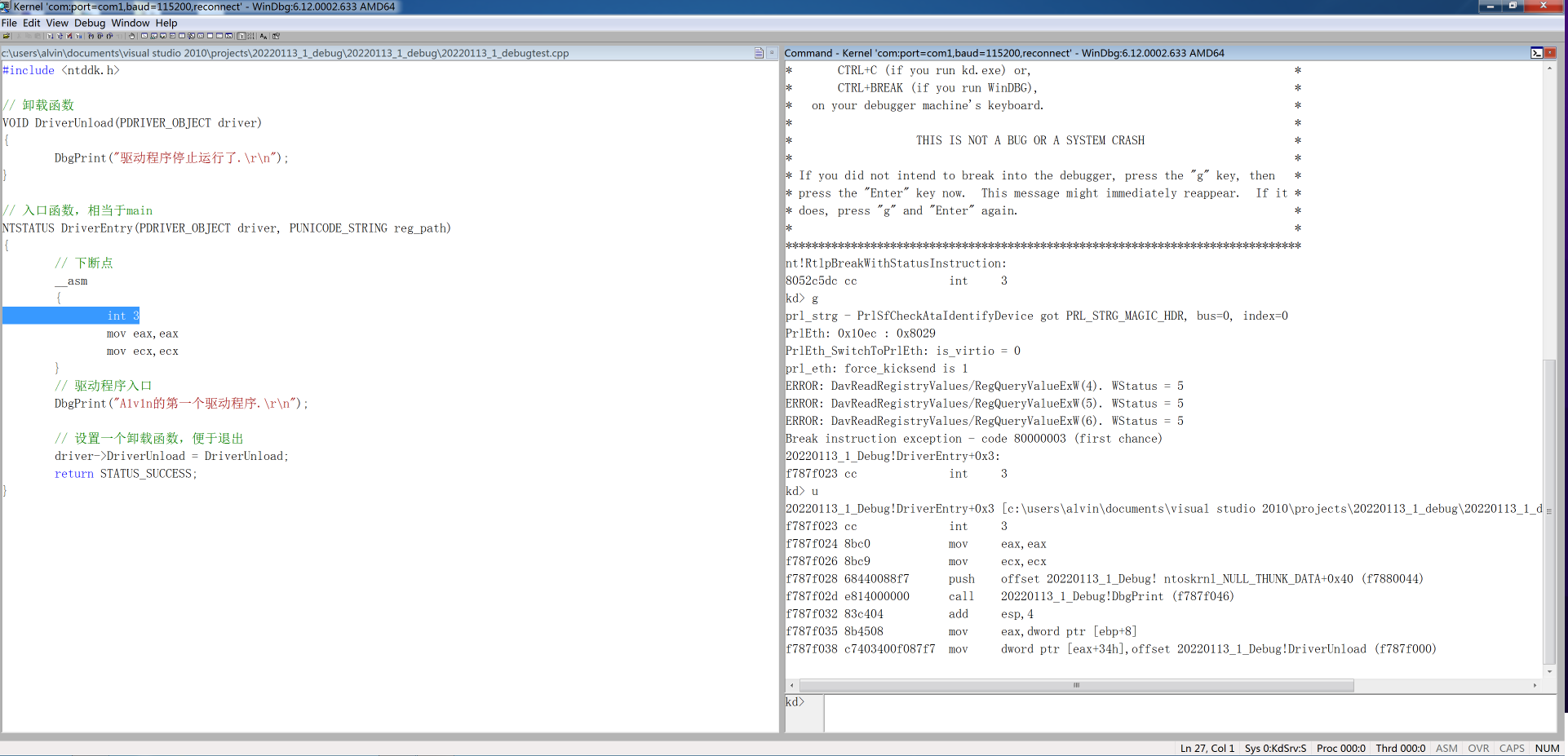

可以看到，触发断点了，观察windbg窗口：多了一个源代码窗口，现在可以像调试应用程序一样调试驱动了。


4 内核编程基础

4.1 内核API的使用

在应用层编程我们可以使用WINDOWS提供的各种API函数，只要导入头文件<windows.h>就可以了，但是在内核编程的时候，我们不能像在Ring3那样直接使用。微软为内核程序提供了专用的API，只要在程序中包含相应的头文件就可以使用了，如：#include <ntddk.h> (假设你已经正确安装了WDK)。
2、 在应用层编程的时候，我们通过MSDN来了解函数的详细信息，在内核编程的时候，要使用WDK自己的帮助文档。

WDK查到的函数就一定在导出表里：

文档化函数：函数在导出表里，有文档说明，有头文件。

未文档化函数：导出表里有，没有文档说明，没有头文件，定义函数指针去使用（*pFN = GetProcessAddress("xyz")）。

未导出函数：不在导出表，无文档说明，没有头文件，可以找到该函数的地址，然后使用函数指针去使用（*pFN = 0x89765786）。

4.2 未导出函数的使用

WDK说明文档中只包含了内核模块导出的函数，对于未导出的函数，则不能直接使用。

如果要使用未导出的函数，只要定义一个函数指针，并且为函数指针提供正确的函数地址就可以使用了。有两种办法都可以获取为导出的函数地址：

  1. 特征码搜索。
  2. 解析内核PDB文件（使用uf 函数名称或u 地址）。

4.3 内核函数前缀

表2.3列出了一些常用的标识性前缀。（《Windows内核原理与实现》2.3.1）


4.4 内核基本数据类型

WDK数据类型在ntdef.h中定义，下面列举部分，注意，并没有UINT。

在内核编程的时候，强烈建议大家遵守WDK的编码习惯，不要这样写：unsigned long length; 。

习惯使用WDK自己的类型（列举部分）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#define VOID void
typedef char CHAR;
typedef short SHORT;
typedef long LONG;

typedef unsigned char UCHAR;
typedef unsigned short USHORT;
typedef unsigned long ULONG;
typedef QUAD UQUAD;

typedef void *PVOID;
typedef UCHAR *PUCHAR;
typedef USHORT *PUSHORT;
typedef ULONG *PULONG;
typedef UQUAD *PUQUAD;

4.5 NTSTATUS返回值

4字节大小，类型定义如下：

1
typedef LONG NTSTATUS

当你调用的内核函数，如果返回的结果不是STATUS_SUCCESS，就说明函数执行中遇到了问题，具体是什么问题，可以在ntstatus.h文件中查看。

大部分内核函数的返回值都是NTSTATUS类型，如：

1
2
3
NTSTATUS PsCreateSystemThread();
NTSTATUS ZwOpenProcess();
NTSTATUS ZwOpenEvent();

这个值能说明函数执行的结果，比如：

1
2
3
STATUS_SUCCESS			0x00000000	成功
STATUS_INVALID_PARAMETER	0xC000000D	参数无效
STATUS_BUFFER_OVERFLOW		0x80000005	缓冲区长度不够
  • NT_SUCCESS(Status)

Evaluates to TRUE if the return value specified by Status is a success type (0 − 0x3FFFFFFF) or an informational type (0x40000000 − 0x7FFFFFFF).

  • NT_INFORMATION(Status)

Evaluates to TRUE if the return value specified by Status is an informational type (0x40000000 − 0x7FFFFFFF).

  • NT_WARNING(Status)

Evaluates to TRUE if the return value specified by Status is a warning type (0x80000000 − 0xBFFFFFFF).

  • NT_ERROR(Status)

Evaluates to TRUE if the return value specified by Status is an error type (0xC0000000 - 0xFFFFFFFF).

4.6 内核异常处理

在内核中，一个小小的错误就可能导致蓝屏，比如：读写一个无效的内存地址。为了让自己的内核程序更加健壮，强烈建议大家在编写内核程序时，使用异常处。
Windows提供了结构化异常处理机制，一般的编译器都是支持的，如下：

1
2
3
4
5
6
__try{
	//可能出错的代码
}
__except(filter_value) {
	//出错时要执行的代码
}

出现异常时，可根据filter_value的值来决定程序该如果执行，当filter_value的值为：

1
2
3
EXCEPTION_EXECUTE_HANDLER(1)		代码进入except块
EXCEPTION_CONTINUE_SEARCH(0)		不处理异常，由上一层调用函数处理
EXCEPTION_CONTINUE_EXECUTION(-1)	回去继续执行错误处的代码

4.7 常用的内核内存函数

C语言 内核
malloc ExAllocatePool
memset RtlFillMemory
memcpy RtlMoveMemory
free ExFreePool

4.8 内核字符串及常用字符串函数

为了提高安全性，内核中的字符串不再是字符串首地址指针作为开始，0作为结尾，而是采用了以下两个结构体：

ANSI_STRING字符串：

1
2
3
4
5
6
typedef struct _STRING
{
    USHORT Length;		//字符串长度（单位：字节）
    USHORT MaximumLength;	//字符串最大长度
    PCHAR Buffer;		//字符串首地址
}STRING;

UNICODE_STRING字符串：

1
2
3
4
5
6
typedef struct _UNICODE_STRING
{
    USHORT Length;
    USHORT MaxmumLength;
    PWSTR Buffer;
} UNICODE_STRING;

下面的表格列出了常用的字符串函数：

功能 ANSI_STRING字符串 UNICODE_STRING字符串
创建 RtlInitAnsiString RtlInitUnicodeString
复制 RtlCopyString RtlCopyUnicodeString
比较 RtlCompareString RtlCompareUnicoodeString
转换 RtlAnsiStringToUnicodeString RtlUnicodeStringToAnsiString

具体函数使用可参考：内核模式下的字符串操作

4.9 中断请求级别IRQL

尽管APIC（高级可编程中断控制器）中断控制器已经提供了中断优先级支持，不过，Windows自己还是定义了一套优先级方案，称为中断请求级别（IRQL，Interrupt Request Level）。在Intel x86系统中，Windows使用0~31来表示优先级，数值越大，优先级越高。

  1. Windowst运行在一个高并发的环境当中，任一时刻，每一个处理器，都运行在某个IRQL之上。
  2. 每个处理器的IRQL决定了它如何处理中断，以及允许接收哪些中断。优先级低的可以被优先级高的打断。
  3. IRQL也被用于实现对一些内核模式数据结构的同步访问。例如，与线程调度相关的数据结构只有在DISPATCH_LEVEL上才可以访问。

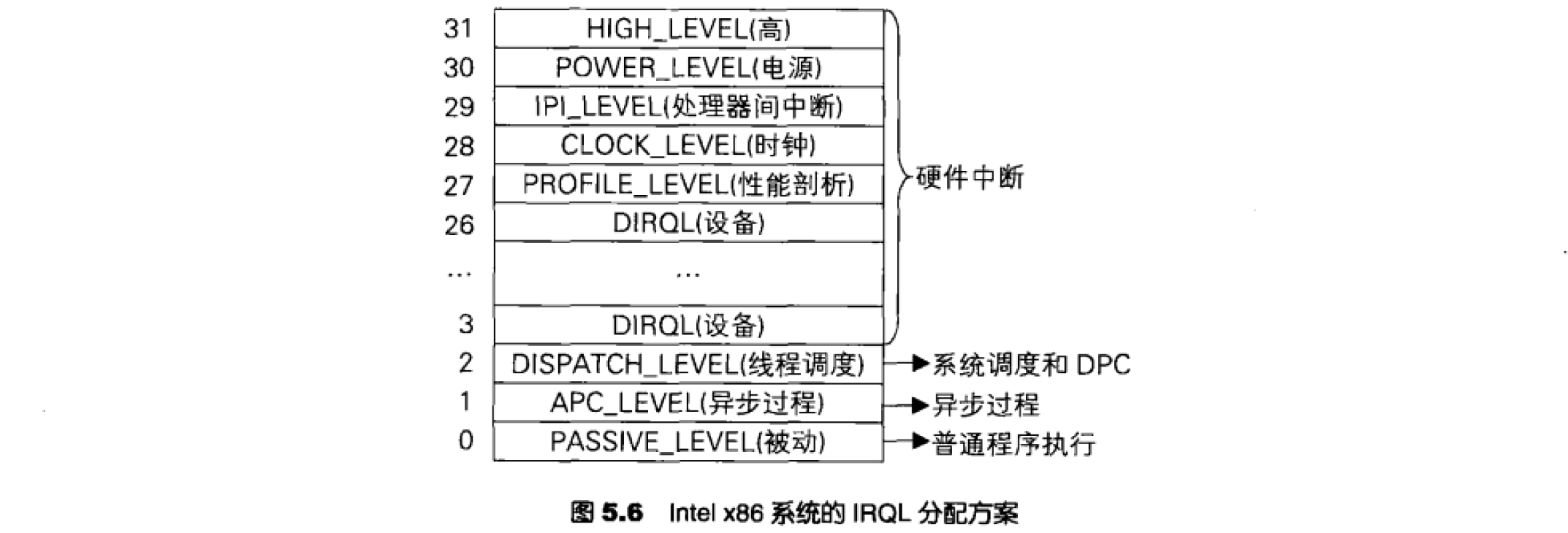

优先级如下图：


  1. 0，PASSIVE_LEVEL：PASSIVE_LEVEL（被动级别）代表了最低的IRQL，运行在PASSIVE_LEVEL的线程可以被任何高IRQL的事情打断，所有的用户模式代码都运行在此IRQL上。
  2. 1，APC_LEVEL：APC_LEVEL（APC级别）仅仅比PASSIVE_LEVEL高，这也正是在一个线程中插入一个APC可以打断该线程（如果它正在PASSIVE_LEVEL上）运行的原因。
  3. 2，DISPATCH_LEVEL：该级别是一个重要的区分点，它代表了线程调度器正在运行。一个处理器运行在此IRQL上，说明它正在分配处理器的计算资源，有可能正在做两件事情之一：
    • 正在进行线程调度，比如选择新的线程。
    • 正在处理一个硬件中断的后半部分（不那么紧急的部分），在Windows中，这被称为DPC（Deferred Procedure Call），DPC与线程无关。
  4. 3~26，设备IRQL（DIRQL）：3~26之间的RQL被分配给设备，称为设备IRQL（或DIRQL），HAL规定它们的分配方案。例如，在Intel x86多处理器系统中，HAL会循环地将中断向量号映射到这段IRQL范围中。从IRQL的角度而言，DIRQL范围中的IRQL并无优先级区别，不同的设备中断只是被映射到相同或不同的IRQL而已。

关于APC_LEVEL：

在这个级别上，只有APC级别的中断被屏蔽，可以访问分页内存。当有APC发生时，处理器提升到APC级别，这样就屏蔽掉其它APC，为了和APC执行一些同步，驱动程序可以手动提升到这个级别。比如，如果提升到这个级别，APC就不能调用。在这个级别，APC被禁止了，导致禁止一些I0完成APC，所以有一些API不能调用。

⚠️关于DISPATCH_LEVEL需要特别注意：

  1. DISPATCH_LEVEL是最高的软件中断IRQL，它低于所有硬件中断的IRQL。
  2. 运行在DISPATCH_LEVEL上的线程，不会被其他的线程抢占，只有可能被更高级别的中断抢占。
  3. 在DISPATCH_LEVEL或更高的IRQL上，不能访问换页内存区，因为一旦发生换页动作，就需要执行操作，从磁盘上读入页面，期间至少有一个等待动作。
  4. 除了系统调度器以外的其他内核代码，一旦运行在这个级别或更高的I迟IRQL上，则不得切换到其他线程（比如，等待一个同步对象），因为线程切换是通过系统调度器来完成的，而系统调度器运行在DISPATCH_LEVEL上。

4.a 练习1：读取GDT、IDT

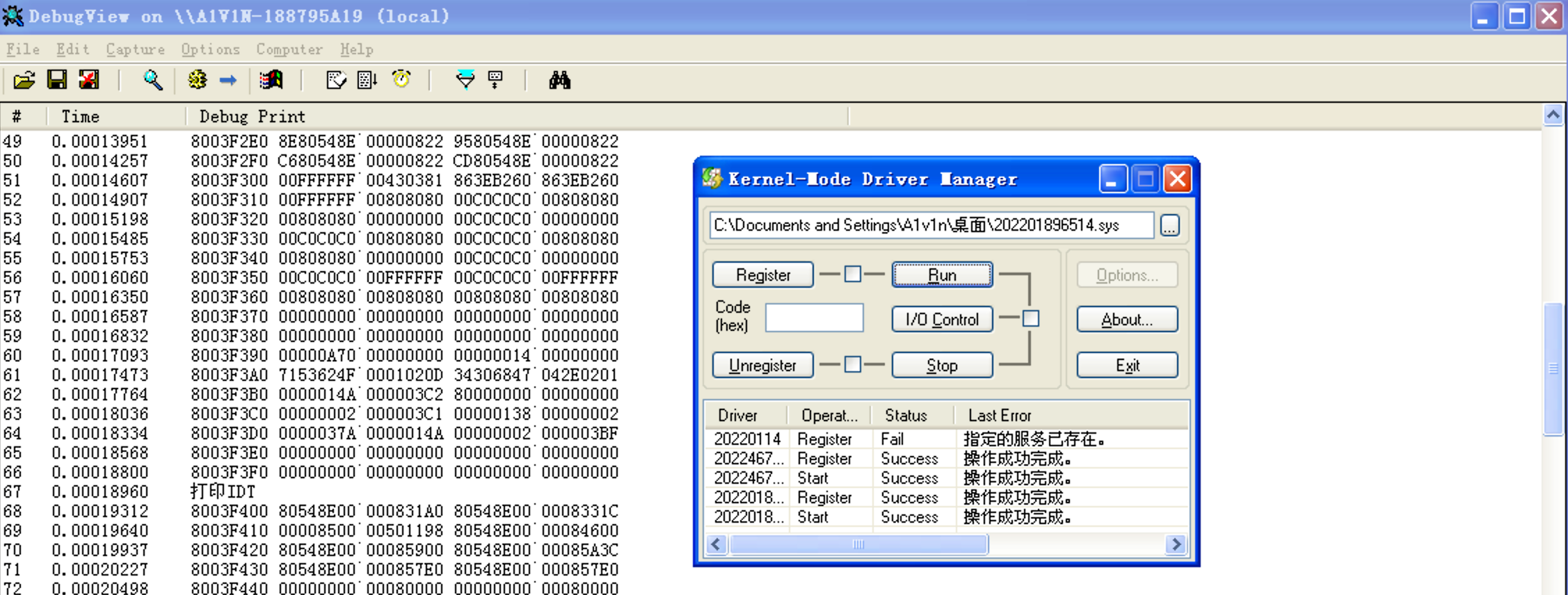

申请一块内存，并在内存中存储GDT、IDT的所有数据。然后在Debugview中显示出来，最后释放内存。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
#include <ntddk.h>
#include <ntdef.h>

// 卸载函数
VOID DriverUnload(PDRIVER_OBJECT driver)
{
	DbgPrint("驱动程序停止运行了.\r\n");
}

// 入口函数，相当于main
NTSTATUS DriverEntry(PDRIVER_OBJECT driver, PUNICODE_STRING reg_path)
{
  UCHAR GDT[6] = {0};
  UCHAR IDT[6] = {0};
  ULONG GDTAddr = 0; ULONG IDTAddr = 0;
  USHORT GDTLen = 0; USHORT IDTLen = 0;
  PUCHAR pBuffer = NULL;
  USHORT i = 0;
  DbgPrint("主函数开始运行...\r\n");
	// 读取GDT、IDT寄存器的值
	__asm
	{
		sgdt fword ptr ds:[GDT];
		sidt fword ptr ds:[IDT];
	}
  GDTLen = *(PUSHORT)GDT;
  IDTLen = *(PUSHORT)IDT;
  GDTAddr = *(PULONG)(GDT+2);
  IDTAddr = *(PULONG)(IDT+2);

  /*
  PVOID
  ExAllocatePoolWithTag(
    IN POOL_TYPE  PoolType,
    IN SIZE_T  NumberOfBytes,
    IN ULONG  Tag
    );
  */
  //VirtualAlloc
  pBuffer = (PUCHAR)ExAllocatePoolWithTag(PagedPool,GDTLen + IDTLen,20220114);
  if(!pBuffer)
  {
    DbgPrint("内存申请失败！\n");
    driver->DriverUnload = DriverUnload;
    return 0x2;
  }
  //memset
  RtlFillMemory(pBuffer,GDTLen + IDTLen,0x0);
  //memcpy
  RtlMoveMemory(pBuffer,(PUCHAR)GDTAddr,GDTLen);
  RtlMoveMemory(pBuffer+GDTLen,(PUCHAR)IDTAddr,IDTLen);

  DbgPrint("打印GDT\r\n");
  for(i = 0;i < GDTLen;i+=16)
  {
    DbgPrint("%08X %08X`%08X %08X`%08X\r\n",GDTAddr+i,((PULONG)pBuffer+i)[1],((PULONG)pBuffer+i)[0],((PULONG)pBuffer+i)[3],((PULONG)pBuffer+i)[2]);
  }

  DbgPrint("打印IDT\r\n");

  //pBuffer = pBuffer + GDTLen;	//这行执行会蓝屏，不知道为什么

  for(i = 0;i < IDTLen;i+=16)
  {
    DbgPrint("%08X %08X`%08X %08X`%08X\r\n",IDTAddr+i,((PULONG)(pBuffer+GDTLen)+i)[1],((PULONG)(pBuffer+GDTLen)+i)[0],((PULONG)(pBuffer+GDTLen)+i)[3],((PULONG)(pBuffer+GDTLen)+i)[2]);
  }

  //释放内存
  ExFreePool(pBuffer);

  // 设置一个卸载函数，便于退出
  driver->DriverUnload = DriverUnload;
  return STATUS_SUCCESS;
}


4.b 练习2：处理字符串

<1> 初始化一个字符串

<2> 拷贝一个字符串

<3> 比较两个字符串是否相等

<4> ANSI_STRING与UNICODE_STRING字符串相互转换

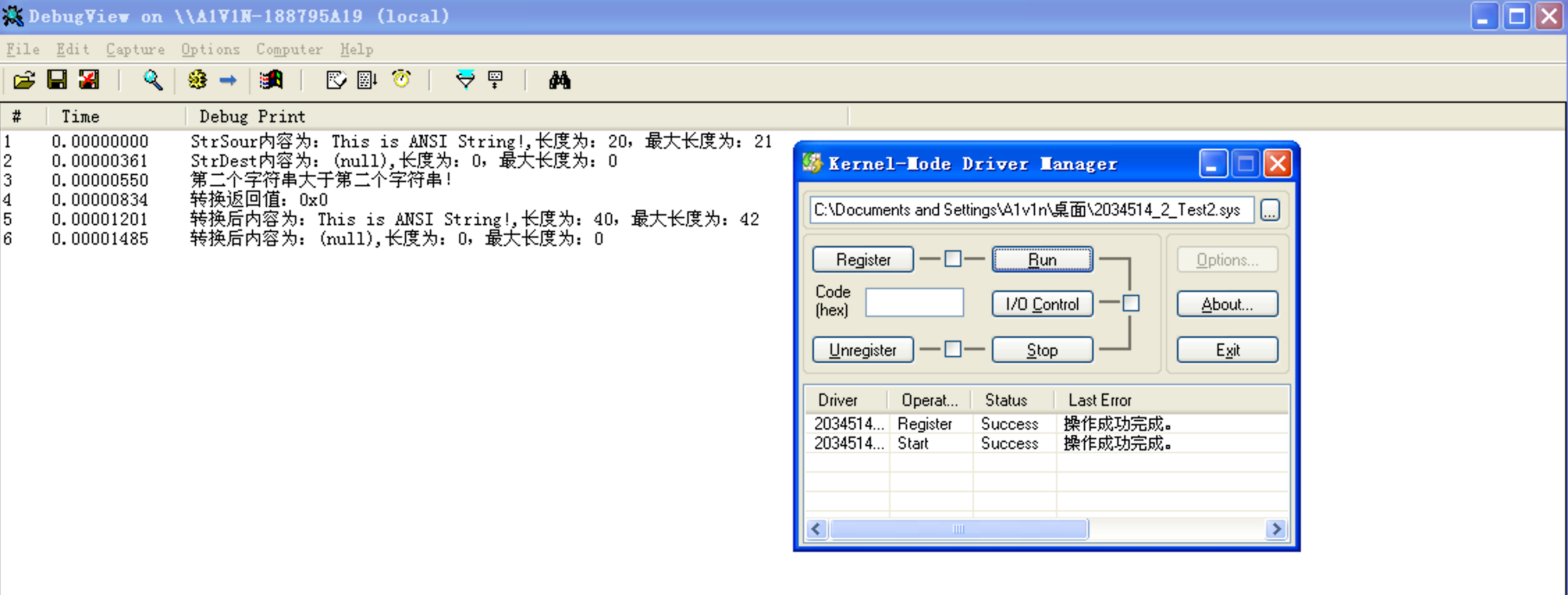

结果：拷贝函数RtlCopyString无法成功执行拷贝，不知道为啥。

⚠️注意：要是用变量的话需要在函数开头就进行定义，最好进行声明，不能是用变量的时候才进行定义，否则会失败。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
#include <ntddk.h>
#include <ntdef.h>

// 卸载函数
VOID DriverUnload(PDRIVER_OBJECT driver)
{
	DbgPrint("驱动程序停止运行了.\r\n");
}

// 入口函数，相当于main
NTSTATUS DriverEntry(PDRIVER_OBJECT driver, PUNICODE_STRING reg_path)
{
  STRING StrSour = {0};
  STRING StrDest = {0};
  UNICODE_STRING UnicodeStr = {0};
  UNICODE_STRING UnicodeStrDest = {0};
  LONG lRet = 0;
  NTSTATUS NtRet;

  //初始化一个ANSI字符串
  RtlInitAnsiString(&StrSour,"This is ANSI String!");
  DbgPrint("StrSour内容为：%s,长度为：%d，最大长度为：%d\n",StrSour.Buffer,StrSour.Length,StrSour.MaximumLength);

  //字符串拷贝
  RtlCopyString(&StrDest,&StrSour);
  DbgPrint("StrDest内容为：%s,长度为：%d，最大长度为：%d\n",StrDest.Buffer,StrDest.Length,StrDest.MaximumLength);

  //比较两个字符串
  lRet = RtlCompareString(&StrDest,&StrSour,TRUE);	//TRUE:区分大小写
  if(lRet == 0)
  {
	  DbgPrint("两个字符串一样！\n");
  }
  if(lRet > 0)
  {
	  DbgPrint("第一个字符串大于第二个字符串！\n");
  }else
  {
	  DbgPrint("第二个字符串大于第二个字符串！\n");
  }

  //ANSI_STRING与UNICODE_STRING字符串相互转换
  NtRet = RtlAnsiStringToUnicodeString(&UnicodeStr,&StrSour,TRUE);//TRUE:是否需要对被转换的字符串分配内存
  DbgPrint("转换返回值：0x%X\n",NtRet);
  if(NtRet == STATUS_SUCCESS)
  {
	  DbgPrint("转换后内容为：%ws,长度为：%d，最大长度为：%d\n",UnicodeStr.Buffer,UnicodeStr.Length,UnicodeStr.MaximumLength);
  }

  //字符串拷贝
  RtlCopyUnicodeString(&UnicodeStrDest,&UnicodeStr);
  DbgPrint("转换后内容为：%ws,长度为：%d，最大长度为：%d\n",UnicodeStrDest.Buffer,UnicodeStrDest.Length,UnicodeStrDest.MaximumLength);

  // 设置一个卸载函数，便于退出
  driver->DriverUnload = DriverUnload;
  return STATUS_SUCCESS;
}
