1 SEH的编译

VC/VS编译器定义了 __try，__except 和 __finally 这3个扩展关键字，运行C和C++程序使用这套关键字来编写异常处理代码。编译器会将这些关键字编写的异常处理代码与操作系统的SEH机制衔接起来。

VC编译器优化以后的SEH为程序员提供了如下两种功能：

异常处理功能：try-except，用于接收和处理被保护块中的代码所发生的异常。
终结处理功能：try-finally，保证终结处理块始终可以得到执行。

概括来说，__try{}__except 结构将手工方法中的函数和嵌入式汇编代码简化成高级语言中的标记符和表达式。具体来说，将被保护块使用 __ty 关键字和大括号包围起来；使用 __except 块将原本写在异常回调函数中的分支判断结构分解成过滤表达式（if中的异常情况）和与之对应的异常处理块。

1.1 try-except

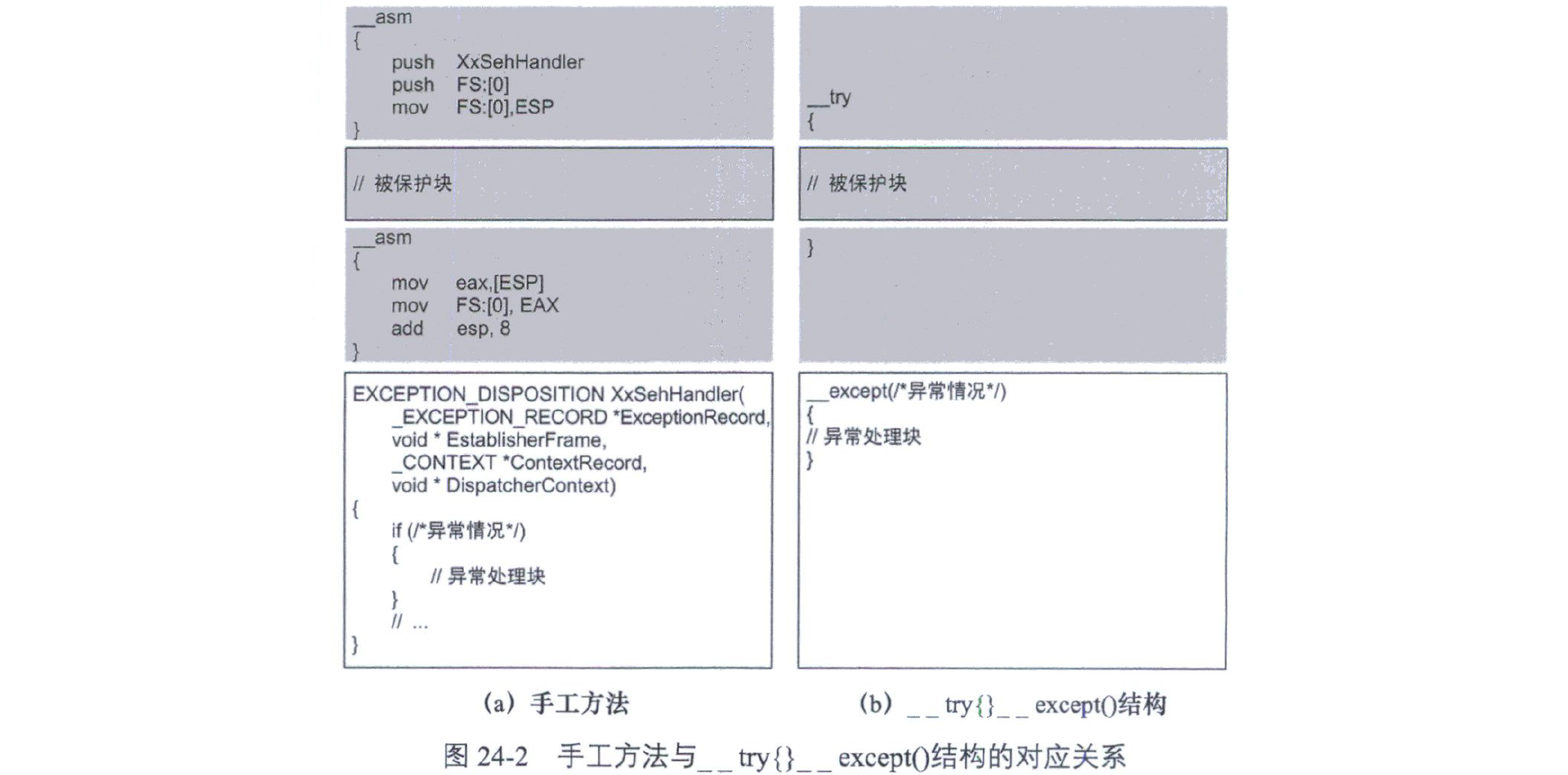

对应关系如下图：

通过手工方式将 SEH 挂入到 FS:[0] 链条、处理异常、卸载SEH结构的过程在编译器中对应的语法结构为：

__try	//挂入SEH
{
    // 被保护体，也就是要保护的代码块
}
__except(过滤表达式)
{
    // 异常处理块(exception-handling block)
}

从外部行为的角度来看，结构化异常处理的基本规则是，如果被保护体中的代码发生了异常，不论是CPU 级的硬件异常还是软件发起的软件异常，系统都应该评估过滤表达式的内容，也就是执行过滤表达式中的代码。这意味着，程序的执行路线是从被保护体中飞跃到过滤表达式中的。要正确地飞跃到表达式中显然不那么简单，需要准确地知道过滤表达式的位置，还要保持栈的平衡。

过滤表达式的使用：

过滤表达式既可以是常量，函数调用，也可以是表达式，只要表达式的结果为 $-1$ ，$0$，$1$ 这三个值之一，它们的含义如下：

值	名称	含义
-1	EXCEPTION_CONTINUE_EXECUTION	返回出错位置重新执行。
0	EXCEPTION_CONTINUE_SEARCH	本异常处理块不处理该该异常，寻找其他异常处理块（不是异常处理器）。
1	EXCEPTION_EXECUTE_HANDLER	执行异常处理块中的代码。执行完后会继续执行本异常处理块下面的代码，即except块之后的第一条指令。

Visual C++编译器还提供了两个只能在过滤表达式中使用的宏来辅助编写异常处理代码：

DWORD GetExceptionCode()：返回异常代码。
LPEXCEPTION_POINTERS GetExceptionInformation()：返回一个指向 EXCEPTION_POINTERS 结构的指针。

1.2 try-finally

终结处理的语法结构如下：

__try
{
    // 被保护体(guarded body)，也就是要保护的代码块
}
__finally
{
    // 终结代码块
}

终结处理由两部分构造，使用 __try 关键字定义的被保护体和使用 __finally关键字定义的终结处理块。终结处理的目标是只要被保护体被执行，那么终结处理块就也会被执行，除非被保护体中的代码终止了当前线程（比如调用ExitThread或ExitProcess退出线程或整个进程）。因为终结处理块的这种特征，终结处理非常适合做状态恢复或资源释放等工作。比如释放被保护块中获得的信号量以防止被保护块内发生意外时因没有释放这个信号量而导致线程死锁的问题。

根据被保护块的执行路线，SEH 把被保护块的退出（执行完毕）分为正常结束和非正常结束两种。

正常结束：如果被保护块得到自然执行并顺序进入终结处理块，就认为被保护块是正常结束的。
非正常结束：如果被保护块是因为发生异常或由于return、 goto、break、continue 等流程控制语句离开被保护块的，就认为被保护块是非正常结束的。

一个只能在终结块中使用的函数知道被保护块的退出方式：

1	BOOL bRet = AbnormalTermination(void);

bRet == TRUE，非正常结束。
bRet == FALSE，正常结束。

一个只能在被保护块中使用的关键字：leave。该关键字的作用是立即离开（停止执行）被保护块，或者理解为立即跳转到被保护块的末尾（__try块的右大括号）。

举例说明：

#include <cstdio>
#include <windows.h>

int main()
{
    __try
    {
        printf("开始执行__try中的代码\n");
        printf("执行__leave之前的代码\n");
        __leave;
        printf("执行__leave之后的代码\n");
    }
    __finally
    {
        printf("执行__finally的代码\n");
    }

    return 0;
}

/*输出：
  开始执行__try中的代码
  执行__leave之前的代码
  执行__finally的代码
*/

参考：Windows内核学习笔记之异常（下）– 看雪1900。

1.3 32/64位SEH编译差异

在上一篇文章中 SEH 部分说过关于 SEH 的存放位置：

栈帧（stack frame)：将异常处理器注册在所在函数的栈帧中。使用这种方式注册的异常处理经常称为基于帧的异常处理（fame based exception handling ）。32 位的 Windows 系统（x86）使用的就是此种方式。
表格（table)：将异常处理器的基本信息以表格的形式存储在可执行文件（PE）的数据段中，这种方式简称为基于表的异常处理（table based exception handling )。64 位 Windows 系统（x64）中的64 位程序使用了这种方式。

所以编译器在编译 32 bit 程序和 64 bit 程序的时候，针对 try-except 的编译是不同的。就针对 32 位程序的编译来说，VC、VS编译器在编译时实际上差异不大，VS编译器因为加入了一些新的安全选项，所以编译时加入了一些额外的安全检查代码。

64 位基于表的异常处理：增强异常处理机制安全性的一种更彻底的方法是 x64 系统中的基于表的异常处理（table based exception handling）。其基本思想是将异常处理器的描述和登记信息都以表格的形式存储在可执行文件中，当有异常发生时，系统根据异常的发生位置自动在这些表格中寻找匹配的处理函数，不需要在栈上做任何登记，也不再使用 FS:[0] 链条。基于表的异常处理机制与基于帧的异常处理机制是不兼容的。运行在 x64 CPU 上的 64 位 Windows 使用了基于表的异常处理，编译运行在这样的目标系统中的 64 位应用序时，编译器会自动使用新的编译方式产生合适的代码。

本文主要讨论 32 位程序的编译，因为 32 位程序的 SEH 是注册在线程堆栈中的，可以在写代码时查看反汇编代码就能知道其编译情况。但是 64 位程序应该是需要逆向一下异常的处理框架才能知道怎么使用 SEH 的，try-except 源代码反汇编查看不到 SEH 相关情况。

1.4 try-except汇编

1.4.1 32位SEH编译

编译器不是为每一个 try-except 都注册 SEH，而是一个函数内不管使用了多少次对 try-except ，都只会注册一个异常处理器，并且只是用一个统一的异常处理回调函数：__except_handler3/__except_handler4。

每次执行到 __except_handler3 时，该函数会把回调函数的第二个参数 EstablisherFrame 指向的结构EXCEPTION_REGISTRATION_RECORD（SEH）进行拓展。__except_handler3 回调函数正是依靠扩展的 3 个字段来寻找过滤表达式和异常处理块的。

VC编译器对 Windows 提供的 EXCEPTION_REGISTRATION_RECORD 结构进行了拓展，拓展后的结构如下：

struct _EXCEPTION_REGISTRATION
{
    struct _EXCEPTION_REGISTRATION* prev;
    void (*handler)(PEXCEPTION_RECORD, PEXCEPTION_ REGISTRATION, PCONTEXT, PEXCEPTION_RECORD);
    struct scopetable_entry * scopetable;
    int trylevel;
    int _ebp;
};

字段	作用
prev	指向上一个结构体的地址，上一个异常链
handler	指向异常处理函数
scopetable	范围表的起始地址
trylevel	这个结构对应的__try块的编号
ebp	栈帧的基地址

可以看到 EXCEPTION_REGISTRATION_RECORD 结构是拓展后_EXCEPTION_REGISTRATION 结构的第一个成员（类似于C++类的继承）。

其中前两个字段是操作系统规定的标准登记结构，后三个字段是编译器扩展的。__except_handler3 函数正是依靠这几个扩展字段来寻找过滤表达式和异常处理块。

在一个函数里面：

不管有多少个 try-except 都只会挂入一个 _EXCEPTION_REGISTRATION 结构，也就是只有一个 excepthandler3 函数（对于递归函数，每一次调用都会创建一个 _EXCEPTION_REGISTRATION ，并挂入线程的异常链表中）。
有多少个 try-except ，scopetable 数组就有几项。

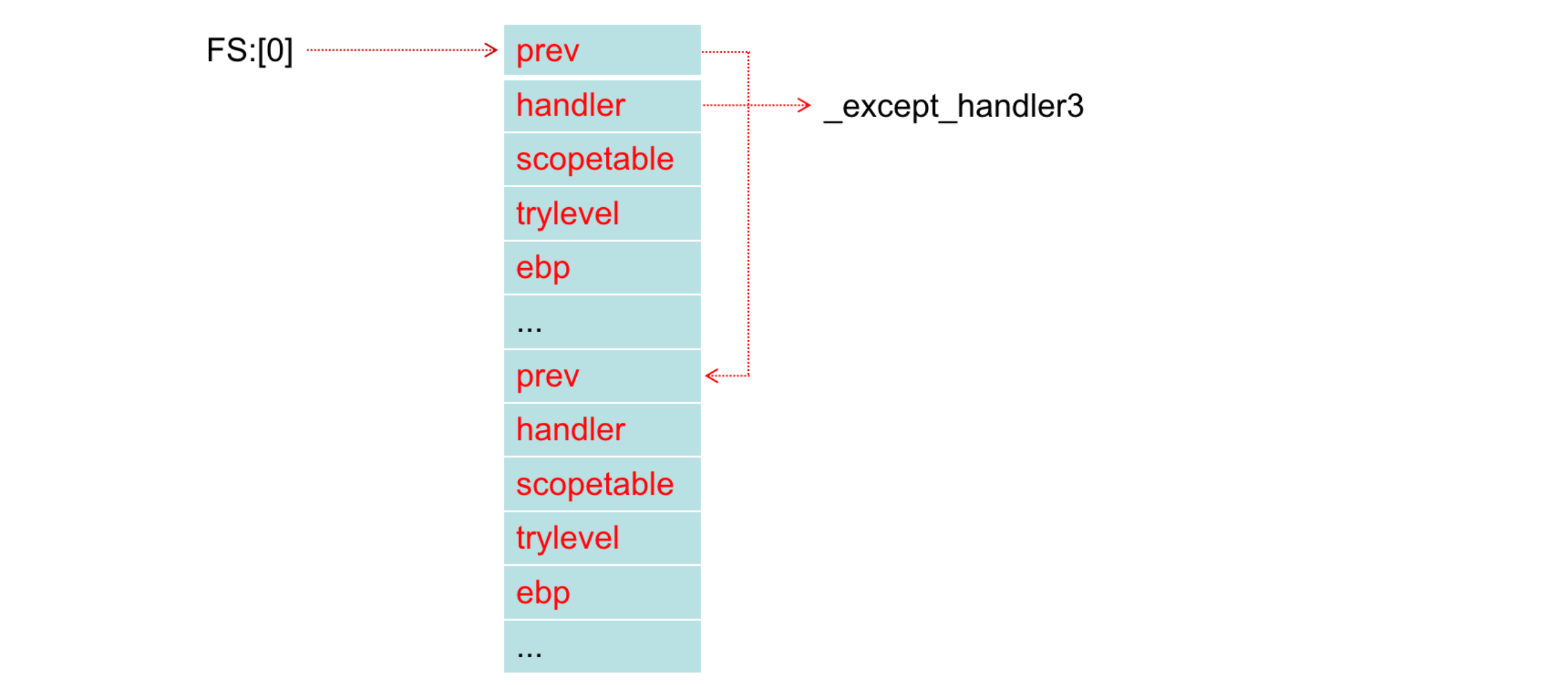

堆栈中的形成的 FS:[0] 链条：

下面用 VC6 将如下代码编译成 32 位程序：

#include "stdafx.h"
#include <stdio.h>
#include <stdlib.h>
#include <Windows.h>

void TestSEH()
{
	__try
	{
	}
	__except (1)
	{

	}
}

int main(int argc, char* argv[])
{
	TestSEH();
	return 0;
}

VC6编译函数 TestSEH 汇编代码如下（Debug版）：

.text:00401020 // =============== S U B R O U T I N E =======================================
.text:00401020
.text:00401020 // Attributes: bp-based frame
.text:00401020
.text:00401020 sub_401020      proc near               // CODE XREF: sub_401005↑j
.text:00401020
.text:00401020 var_58          = byte ptr -58h
.text:00401020 ms_exc          = CPPEH_RECORD ptr -18h
.text:00401020
.text:00401020 // __unwind { // __except_handler3
.text:00401020                 push    ebp
.text:00401021                 mov     ebp, esp
.text:00401023                 push    0FFFFFFFFh
.text:00401025                 push    offset stru_422020
.text:0040102A                 push    offset __except_handler3
.text:0040102F                 mov     eax, large fs:0
.text:00401035                 push    eax
.text:00401036                 mov     large fs:0, esp
.text:0040103D                 add     esp, 0FFFFFFB8h
.text:00401040                 push    ebx
.text:00401041                 push    esi
.text:00401042                 push    edi
.text:00401043                 mov     [ebp+ms_exc.old_esp], esp
.text:00401046                 lea     edi, [ebp+var_58]
.text:00401049                 mov     ecx, 10h
.text:0040104E                 mov     eax, 0CCCCCCCCh
.text:00401053                 rep stosd
.text:00401055 //   __try { // __except at loc_40106B
.text:00401055                 mov     [ebp+ms_exc.registration.TryLevel], 0
.text:00401055 //   } // starts at 401055
.text:0040105C                 mov     [ebp+ms_exc.registration.TryLevel], 0FFFFFFFFh
.text:00401063                 jmp     short loc_401075
.text:00401065 // ---------------------------------------------------------------------------
.text:00401065
.text:00401065 loc_401065:                             // DATA XREF: .rdata:stru_422020↓o
.text:00401065 //   __except filter // owned by 401055
.text:00401065                 mov     eax, 1
.text:0040106A                 retn
.text:0040106B // ---------------------------------------------------------------------------
.text:0040106B
.text:0040106B loc_40106B:                             // DATA XREF: .rdata:stru_422020↓o
.text:0040106B //   __except(loc_401065) // owned by 401055
.text:0040106B                 mov     esp, [ebp+ms_exc.old_esp]
.text:0040106E                 mov     [ebp+ms_exc.registration.TryLevel], 0FFFFFFFFh
.text:00401075
.text:00401075 loc_401075:                             // CODE XREF: sub_401020+43↑j
.text:00401075                 mov     ecx, [ebp+ms_exc.registration.Next]
.text:00401078                 mov     large fs:0, ecx
.text:0040107F                 pop     edi
.text:00401080                 pop     esi
.text:00401081                 pop     ebx
.text:00401082                 mov     esp, ebp
.text:00401084                 pop     ebp
.text:00401085                 retn
.text:00401085 // } // starts at 401020
.text:00401085 sub_401020      endp
.text:00401085
.text:00401085 // ---------------------------------------------------------------------------

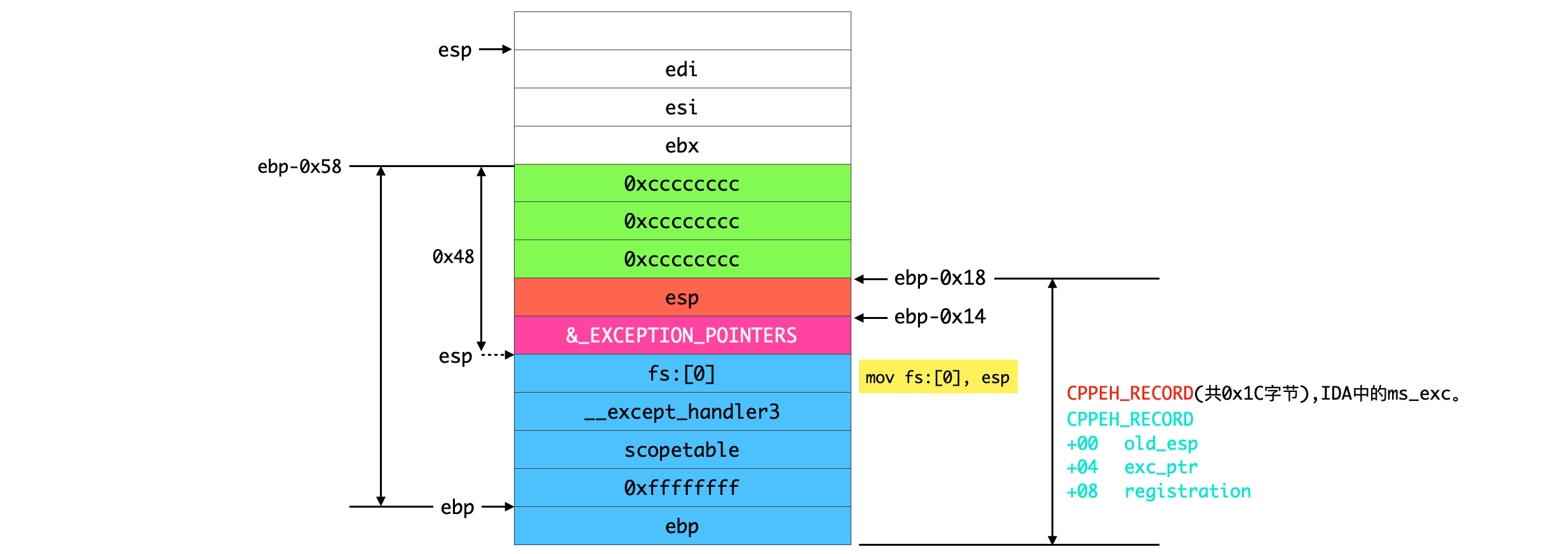

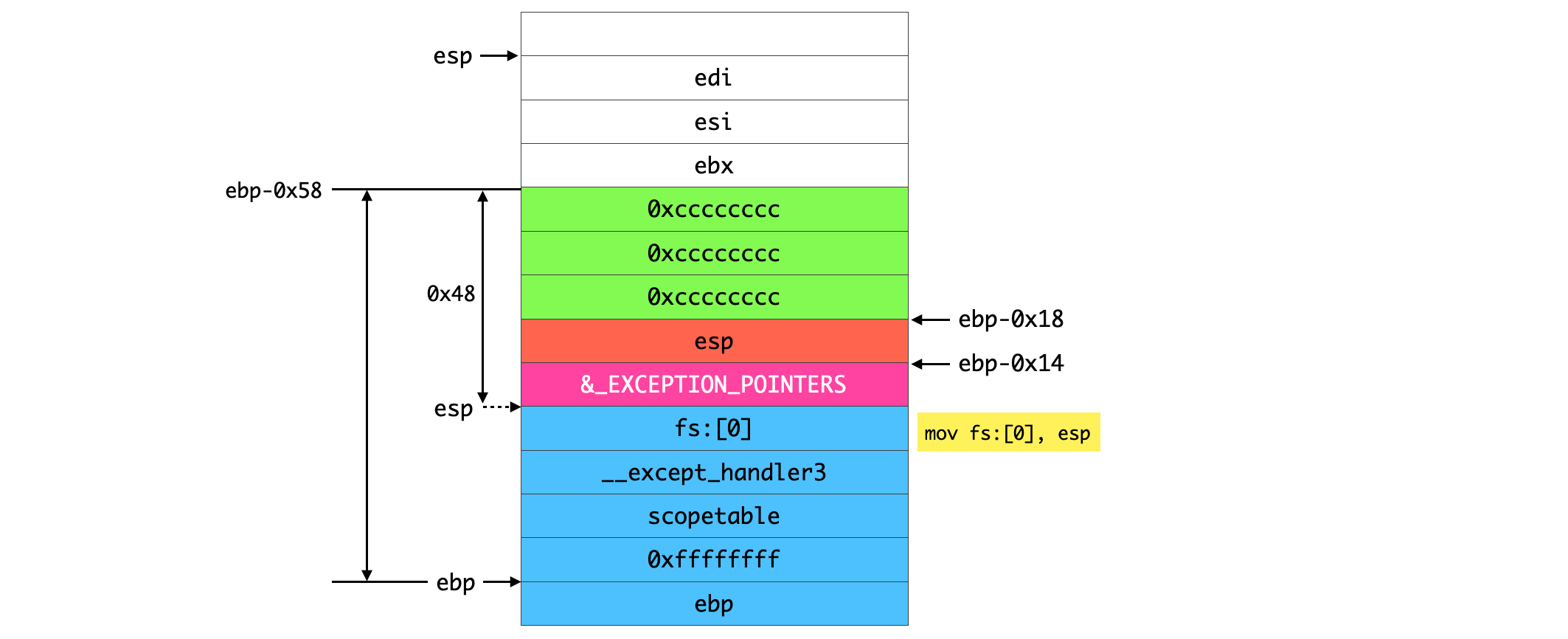

首先注册一个 _EXCEPTION_REGISTRATION 结构：

.text:00401020                 push    ebp
.text:00401021                 mov     ebp, esp
.text:00401023                 push    0FFFFFFFFh
.text:00401025                 push    offset stru_422020
.text:0040102A                 push    offset __except_handler3
.text:0040102F                 mov     eax, large fs:0
.text:00401035                 push    eax
.text:00401036                 mov     large fs:0, esp

trylevel = 0xffffffff
scopetable = 0x00422020
handler = __except_handler3
prev = fs:[0]

1.4.2 trylevel

编译器是以函数为单位来登记异常处理器 _EXCEPTION_REGISTRATION 的，在函数的入口处进行登记，在出口处进行注销。一个函数只有一个。
那么，如何确定导致异常的代码是否在保护块中呢？如果有多个保护块，又如何判断属于哪个保护块呢？答案是对每个 __try 结构进行编号，然后使用 _ EXCEPTION_ REGISTRATION.trylevel 判断属于哪个保护块。

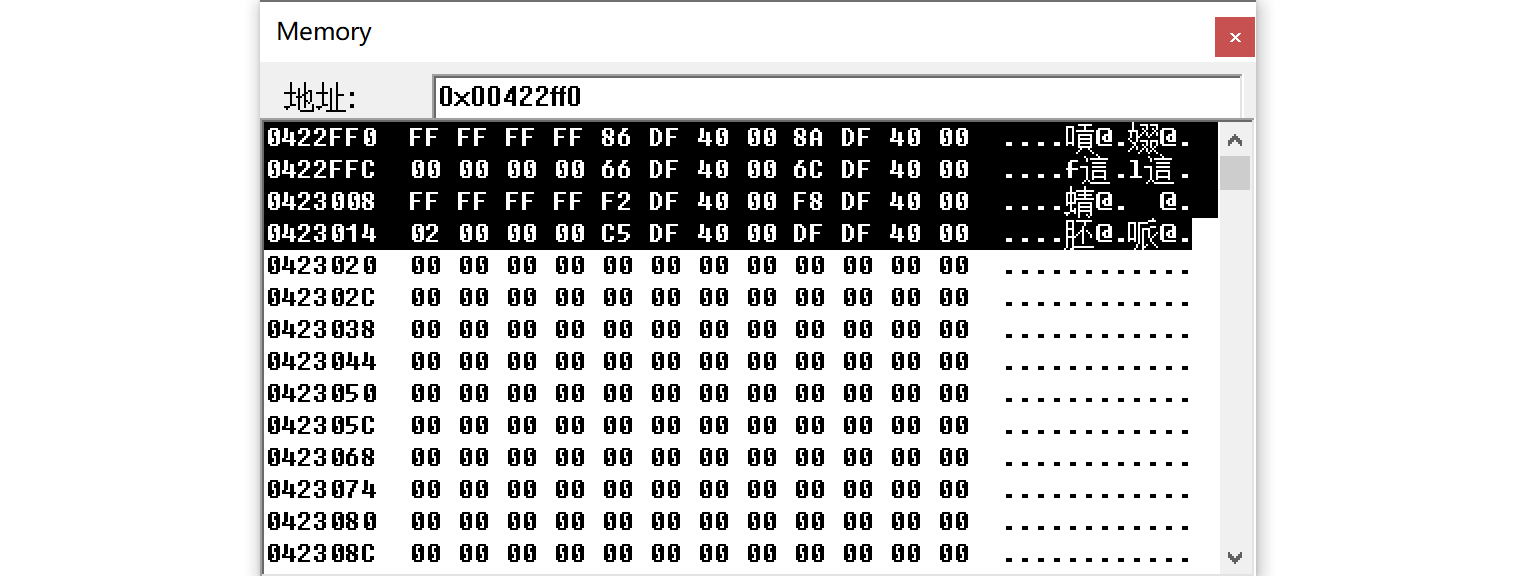

trylevel 用来标识当前的代码处于哪一个 __try 里面，所有的 __except(Filter){} 编译信息都保存在 scopetable 结构数组中。trylevel 将 __try 的保护块与__except(Filter){} 连接起来。这样不管在哪个 __try 中的发生的异常都能定位到对应的过滤表达式和异常处理块。也很好的解决了异常嵌套问题。

__except_handler3 函数根据 trylevel 知道当前异常处于函数的哪一个 __try，然后使用 scopetable[trylevel] 能对找到改异常块对应的过滤器和异常处理块。

trylevel == TRYLEVEL_NONE(-1)时，表示不在任何 __try 结构中。当进入函数时trylevel 成员被初始化为 0xffffffff。
trylevel == 0时，表示进入第一个 __try，以此类推。

每当进、出每一个 __try 时都需要修改 trylevel 的值。

1:    #include "stdafx.h"
2:    #include <windows.h>
3:
4:    void Test__try__except(void)
5:    {
0040DF00   push        ebp
0040DF01   mov         ebp,esp
0040DF03   push        0FFh
0040DF05   push        offset string "trylevel = 0"+14h (00422ff0)
0040DF0A   push        offset __except_handler3 (004041d0)
0040DF0F   mov         eax,fs:[00000000]
0040DF15   push        eax
0040DF16   mov         dword ptr fs:[0],esp
0040DF1D   add         esp,0B0h
0040DF20   push        ebx
0040DF21   push        esi
0040DF22   push        edi
0040DF23   mov         dword ptr [ebp-18h],esp
0040DF26   lea         edi,[ebp-60h]
0040DF29   mov         ecx,12h
0040DF2E   mov         eax,0CCCCCCCCh
0040DF33   rep stos    dword ptr [edi]
6:        __try
0040DF35   mov         dword ptr [ebp-4],0
7:        {
8:            printf("trylevel = 0\n");
0040DF3C   push        offset string "trylevel = 0" (00422fdc)
0040DF41   call        printf (00401060)
0040DF46   add         esp,4
9:
10:           __try
0040DF49   mov         dword ptr [ebp-4],1
11:           {
12:               printf("trylevel = 1\n");
0040DF50   push        offset string "trylevel = 1" (00422fcc)
0040DF55   call        printf (00401060)
0040DF5A   add         esp,4
13:           }
0040DF5D   mov         dword ptr [ebp-4],0
0040DF64   jmp         $L16993+11h (0040df7d)
14:           __except(EXCEPTION_EXECUTE_HANDLER)//1
0040DF66   mov         eax,1
$L16994:
0040DF6B   ret
$L16993:
0040DF6C   mov         esp,dword ptr [ebp-18h]
15:           {
16:               int a = 0;
0040DF6F   mov         dword ptr [a],0
17:           }
0040DF76   mov         dword ptr [ebp-4],0
18:
19:       }
0040DF7D   mov         dword ptr [ebp-4],0FFFFFFFFh
0040DF84   jmp         $L16989+0Ah (0040df94)
20:       __except(EXCEPTION_CONTINUE_EXECUTION)//-1
0040DF86   or          eax,0FFh
$L16990:
0040DF89   ret
$L16989:
0040DF8A   mov         esp,dword ptr [ebp-18h]
21:       {}
0040DF8D   mov         dword ptr [ebp-4],0FFFFFFFFh
22:
23:       __try
0040DF94   mov         dword ptr [ebp-4],2
24:       {
25:           printf("trylevel = 2\n");
0040DF9B   push        offset string "trylevel = 2\n" (00422fbc)
0040DFA0   call        printf (00401060)
0040DFA5   add         esp,4
26:
27:           __try
0040DFA8   mov         dword ptr [ebp-4],3
28:           {
29:               printf("trylevel = 3\n");
0040DFAF   push        offset string "trylevel = 3\n" (0042201c)
0040DFB4   call        printf (00401060)
0040DFB9   add         esp,4
30:           }
0040DFBC   mov         dword ptr [ebp-4],2
0040DFC3   jmp         $L17001+0Ah (0040dfe9)
31:           __except(GetExceptionCode() == EXCEPTION_INT_DIVIDE_BY_ZERO ? EXCEPTION_EXECUTE_HANDLER :\
32:               EXCEPTION_CONTINUE_SEARCH)
0040DFC5   mov         eax,dword ptr [ebp-14h]
0040DFC8   mov         ecx,dword ptr [eax]
0040DFCA   mov         edx,dword ptr [ecx]
0040DFCC   mov         dword ptr [ebp-20h],edx
0040DFCF   mov         eax,dword ptr [ebp-20h]
0040DFD2   xor         ecx,ecx
0040DFD4   cmp         eax,0C0000094h
0040DFD9   sete        cl
0040DFDC   mov         eax,ecx
$L17002:
0040DFDE   ret
$L17001:
0040DFDF   mov         esp,dword ptr [ebp-18h]
33:           {}
0040DFE2   mov         dword ptr [ebp-4],2
34:       }
0040DFE9   mov         dword ptr [ebp-4],0FFFFFFFFh
0040DFF0   jmp         $L16997+0Ah (0040e002)
35:       __except(EXCEPTION_EXECUTE_HANDLER)//1
0040DFF2   mov         eax,1
$L16998:
0040DFF7   ret
$L16997:
0040DFF8   mov         esp,dword ptr [ebp-18h]
36:       {}
0040DFFB   mov         dword ptr [ebp-4],0FFFFFFFFh
37:
38:       return;
39:   }
0040E002   mov         ecx,dword ptr [ebp-10h]
0040E005   mov         dword ptr fs:[0],ecx
0040E00C   pop         edi
0040E00D   pop         esi
0040E00E   pop         ebx
0040E00F   add         esp,60h
0040E012   cmp         ebp,esp
0040E014   call        __chkesp (004010e0)
0040E019   mov         esp,ebp
0040E01B   pop         ebp
0040E01C   ret

进入函数时注册异常处理器 _EXCEPTION_REGISTRATION ，即0040DF00~0040DF16，并将 trylevel 初始化为 0xffffffff。
进入第一个 __try 的第一句代码就 trylevel = 0。
1
0040DF35 mov dword ptr [ebp-4],0
进入第二个 __try 时立即修改 trylevel = 1。
1
0040DF49 mov dword ptr [ebp-4],1
离开第二个 __try 时理解修改 trylevel = 0。以及离开第一个 __try 时理解修改 trylevel = 0xffffffff。
1
2
3
0040DF5D mov dword ptr [ebp-4],0
...
0040DF7D mov dword ptr [ebp-4],0FFFFFFFFh

当最后离开函数时，注销异常处理器 _EXCEPTION_REGISTRATION。

1 2	0040E002 mov ecx,dword ptr [ebp-10h] 0040E005 mov dword ptr fs:[0],ecx

可以看到，在正常的代码执行流当中，并不会执行 __except(Filter){} 的代码。只有当异常产生才会有机会执行 __except(){}。
可以看到针对每一个 __except() 括号中过滤器编译时，都会有一个 ret 指令，这是因为编译器将每一个过滤器都当成一个函数来编译，并将过滤器的首地址放在 scopetable_entry.lpfnFilter 中。方便 __except_handler3 找到并执行过滤器然后做判断。
__except 花括号里面的代码没有 ret，也就是说 __except 执行完成后继续往下执行，并不是返回。

1.4.3 scopetable

为了描述应用程序代码中的 __try{}__except 结构，编译器在编译每个使用此结构的函数时会为其建立一个数组，并存储在模块文件的数据区（通常称为异常处理范围表）中，也叫做范围表。数组的每个元素是一个 scopetable_entry 结构，用来描述一个 __try{}__except 结构。

struct scopetable_entry
{
       DWORD      previousTryLevel    //上一个try{}结构编号
       PARPROC    lpfnFilter           //过滤函数的起始地址
       PARPROC    lpfnHandler          //异常处理程序的地址
};

IpfnFiter：指向过滤表达式（被编译成的）函数。
lpfhHlandler：异常处理块的起始地址。

如上一节 Test__try__except 函数的范围表 scopetable 地址为 0x00422ff0：

说明：在 scopetable 表中，对于有效的 scopetable_entry 项：

lpfnFilter == NULL，对应于 __try{}__finally，lpfnHandler 在局部展开中执行。
lpfnFilter != NULL，对应于 __try{}__except，lpfnHandler 在异常处理函数中执行。

1.4.4 VC6编译拓展FS:[0]链说明

如下代码：

#include "stdafx.h"
#include <windows.h>


struct scopetable_entry
{
    DWORD previousTryLevel;
    FARPROC lpfnFilter;
    FARPROC lpfnHandler;
};

typedef struct _EXCEPTION_REGISTRATION
{
  _EXCEPTION_REGISTRATION* prev;
  FARPROC handler;
  scopetable_entry * scopetable;
  DWORD trylevel;
  DWORD _ebp;
}EXCEPTION_REGISTRATION;

void ShowExceptionList(void)
{
	DWORD ExpList = 0;
	__asm
	{
		mov eax, fs:[0];
		mov ExpList, eax;
	}

	EXCEPTION_REGISTRATION* pExpList = (EXCEPTION_REGISTRATION*)ExpList;
	scopetable_entry * pScopeTableEntry = pExpList->scopetable;

	while(pExpList != (EXCEPTION_REGISTRATION*)0xFFFFFFFF)
	{
		printf( "Frame: %08X,  Prev: %08X,  Handler: %08X,  Scopetable: %08X,  TryLevel: %08X\n",
            pExpList, pExpList->prev, pExpList->handler, pExpList->scopetable, pExpList->trylevel );


		for (DWORD i = 0; i <= pExpList->trylevel; i++ )
		{
			printf( " scopetable[%u] PrevTryLevel: %08X "
            "filter: %08X __except: %08X\n", i,
            pScopeTableEntry->previousTryLevel,
            pScopeTableEntry->lpfnFilter,
            pScopeTableEntry->lpfnHandler );

			pScopeTableEntry++;
		}
		printf( "\n" );

		pExpList = (EXCEPTION_REGISTRATION*)pExpList->prev;
	}

}

void Test__try__except(void)
{
	__try
	{
		printf("trylevel = 0\n");

		__try
		{
			printf("trylevel = 1\n");
		}
		__except(EXCEPTION_EXECUTE_HANDLER)//1
		{
			int a = 0;
		}

	}
	__except(EXCEPTION_CONTINUE_EXECUTION)//-1
	{}

	__try
	{
		printf("trylevel = 2\n");

		__try
		{
			ShowExceptionList();
			printf("trylevel = 3\n");
		}
		__except(GetExceptionCode() == EXCEPTION_INT_DIVIDE_BY_ZERO ? EXCEPTION_EXECUTE_HANDLER :\
			EXCEPTION_CONTINUE_SEARCH)
		{}
	}
	__except(EXCEPTION_EXECUTE_HANDLER)//1
	{}

	return;
}

int main(int argc, char* argv[])
{
	//ShowExceptionList();
	Test__try__except();

	getchar();
	return 0;
}

结构 _EXCEPTION_REGISTRATION 后三个成员是编译器拓展的，所以这三个成员在不同的时刻所指向的地址空间的值是会变化的，这些地址是可以被其他程序读写。但是前两个成员 prev、hander 一直是正确的（因为他们由系统维护）。

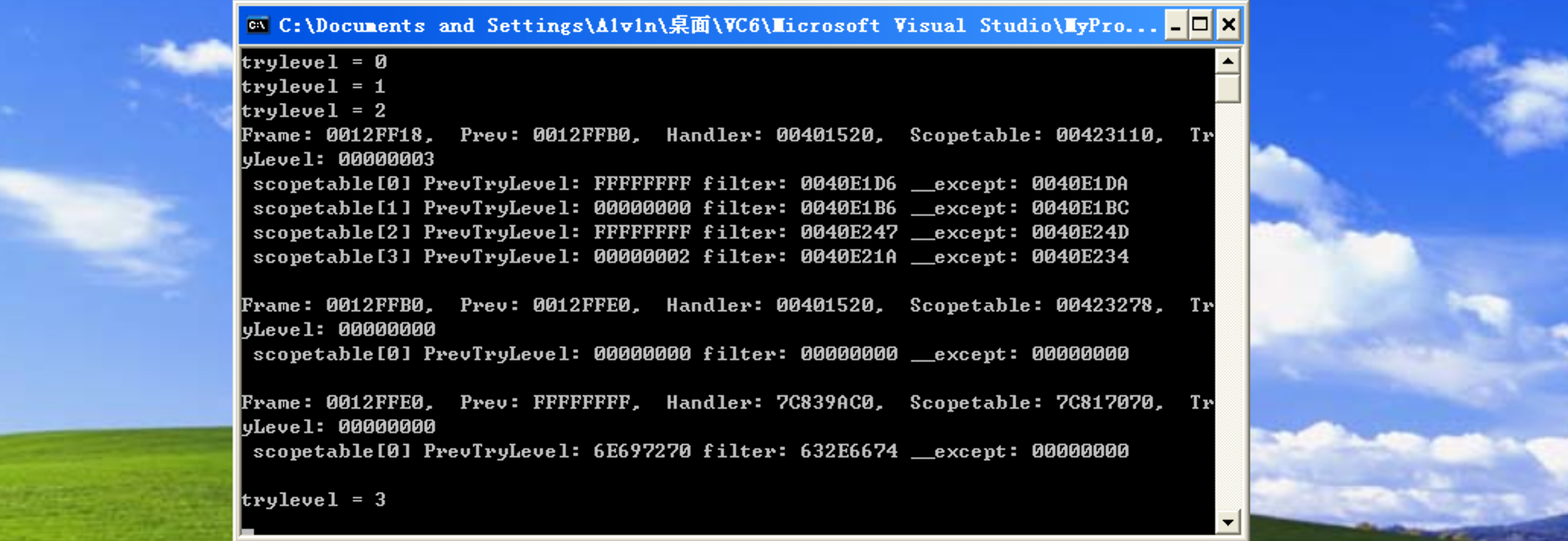

可以看到，除了函数 Test__try__except 中有 Hander: 0x00401520(__except_hander3)外，下面还有一个，同时 fs:[0] 链上孩挂着一个 Hander: 0x7c839ac0 异常处理回调函数。

实际上第二个帧来自Visual C++运行时库。Visual C++ 运行时库源代码中的 CRT0.C文件清楚地表明了对 main 或 WinMain 的调用也被一个__try__except块封装着。这个 __try 块的过滤器表达式代码可以在 WINXFLTR.C 文件中找到。

注意到最后一个帧的异常处理程序的地址是 0x7c839ac0，这与其它两个不同。仔细观察一下，你会发现这个地址在 KERNEL32.DLL中。这个特别的帧就是由 KERNEL32.DLL 中的 BaseProcessStart 函数安装的。（会在未执行异常中讲解）

参考：《Windows异常处理》。

1.4.5 VS2019编译32位SEH

VS 编译器对 Windows 提供的 EXCEPTION_REGISTRATION_RECORD 结构进行了拓展，也在 VC6 编译器基础上做了拓展后：

struct _EXCEPTION_REGISTRATION
{
    struct _EXCEPTION_REGISTRATION* prev;
    void (*handler)(PEXCEPTION_RECORD, PEXCEPTION_ REGISTRATION, PCONTEXT, PEXCEPTION_RECORD);
    struct VS_scopetable_entry * scopetable;
    int trylevel;
    int _ebp;
};

字段	作用
prev	指向上一个结构体的地址，上一个异常链
handler	指向异常处理函数
scopetable	范围表的起始地址
trylevel	这个结构对应的__try块的编号
ebp	栈帧的基地址

但是 VS 编译器在 VC6 编译器上又做了部分拓展，主要有两点：

异常处理回调函数统一入口变成 __except_handler4 函数。
trylevel 初始化为 0xfffffffe，主要是为了同 FS:[0] == -1 做一个区别，第一个 __try 还是从 0 开始的。
VS 编译器对 scopetable 在 VC6 基础上进行了拓展：
1
2
3
4
5
6
7
8
struct VS_scopetable_entry
{
DWORD GSCookieOffset;
DWORD GSCookieXOROffset;
DWORD EHCookieOffset;
DWORD EHCookieXOROffset;
struct scopetable_entry[_MAX_LENTH];
};
这里扩展后的 VS_scopetable_entry 名字是我自己取的，在 scopetable_entry 前面的 4 个成员名字是从 IDA 反汇编看到的。

一个函数里如果有多个 __try{}__except 则会记录在 struct scopetable_entry 数组表里。

VS2019编译 1.4.2 示例函数 TestSEH 汇编代码如下（Debug版）：

#include "stdio.h"
#include <windows.h>

void Test__try__except(void)
{
	__try
	{
		printf("trylevel = 0\n");

		__try
		{
			printf("trylevel = 1\n");
		}
		__except (EXCEPTION_EXECUTE_HANDLER)//1
		{
			int a = 0;
		}

	}
	__except (EXCEPTION_CONTINUE_EXECUTION)//-1
	{
	}

	__try
	{
		printf("trylevel = 2\n");

		__try
		{
			printf("trylevel = 3\n");
		}
		__except (GetExceptionCode() == EXCEPTION_INT_DIVIDE_BY_ZERO ? EXCEPTION_EXECUTE_HANDLER : \
			EXCEPTION_CONTINUE_SEARCH)
		{
		}
	}
	__except (EXCEPTION_EXECUTE_HANDLER)//1
	{
	}

	return;
}

int main(int argc, char* argv[])
{
	Test__try__except();

	getchar();
	return 0;
}

函数 Test__try__except 反汇编代码如下：

.text:00411780 // =============== S U B R O U T I N E =======================================
.text:00411780
.text:00411780 // Attributes: bp-based frame
.text:00411780
.text:00411780 sub_411780      proc near               // CODE XREF: sub_41104B↑j
.text:00411780
.text:00411780 var_F4          = dword ptr -0F4h
.text:00411780 var_EC          = dword ptr -0ECh
.text:00411780 var_34          = byte ptr -34h
.text:00411780 var_20          = dword ptr -20h
.text:00411780 ms_exc          = CPPEH_RECORD ptr -18h
.text:00411780
.text:00411780                 push    ebp
.text:00411781                 mov     ebp, esp
.text:00411783                 push    0FFFFFFFEh
.text:00411785                 push    offset stru_419160
.text:0041178A                 push    offset SEH_4130C0
.text:0041178F                 mov     eax, large fs:0
.text:00411795                 push    eax
.text:00411796                 add     esp, 0FFFFFF1Ch
.text:0041179C                 push    ebx
.text:0041179D                 push    esi
.text:0041179E                 push    edi
.text:0041179F                 lea     edi, [ebp+var_34]
.text:004117A2                 mov     ecx, 7
.text:004117A7                 mov     eax, 0CCCCCCCCh
.text:004117AC                 rep stosd
.text:004117AE                 mov     eax, ___security_cookie
.text:004117B3                 xor     [ebp+ms_exc.registration.ScopeTable], eax
.text:004117B6                 xor     eax, ebp
.text:004117B8                 push    eax
.text:004117B9                 lea     eax, [ebp+ms_exc.registration]	//[ebp-0x10]即为刚才建立的registration结构
.text:004117BC                 mov     large fs:0, eax
.text:004117C2                 mov     [ebp+ms_exc.old_esp], esp
.text:004117C5                 mov     ecx, offset unk_41C00F
.text:004117CA                 call    sub_411320
.text:004117CF                 mov     [ebp+ms_exc.registration.TryLevel], 0
.text:004117D6                 push    offset aTrylevel0 // "trylevel = 0\n"
.text:004117DB                 call    sub_4110D7
.text:004117E0                 add     esp, 4
.text:004117E3                 mov     [ebp+ms_exc.registration.TryLevel], 1
.text:004117EA                 push    offset aTrylevel1 // "trylevel = 1\n"
.text:004117EF                 call    sub_4110D7
.text:004117F4                 add     esp, 4
.text:004117F7                 mov     [ebp+ms_exc.registration.TryLevel], 0
.text:004117FE                 jmp     short loc_411817
.text:00411800 // ---------------------------------------------------------------------------
.text:00411800
.text:00411800 loc_411800:                             // DATA XREF: .rdata:stru_419160↓o
.text:00411800                 mov     eax, 1
.text:00411805                 retn
.text:00411806 // ---------------------------------------------------------------------------
.text:00411806
.text:00411806 loc_411806:                             // DATA XREF: .rdata:stru_419160↓o
.text:00411806                 mov     esp, [ebp+ms_exc.old_esp]
.text:00411809                 mov     [ebp+var_20], 0
.text:00411810                 mov     [ebp+ms_exc.registration.TryLevel], 0
.text:00411817
.text:00411817 loc_411817:                             // CODE XREF: sub_411780+7E↑j
.text:00411817                 mov     [ebp+ms_exc.registration.TryLevel], 0FFFFFFFEh
.text:0041181E                 jmp     short loc_41182E
.text:00411820 // ---------------------------------------------------------------------------
.text:00411820
.text:00411820 loc_411820:                             // DATA XREF: .rdata:stru_419160↓o
.text:00411820                 or      eax, 0FFFFFFFFh
.text:00411823                 retn
.text:00411824 // ---------------------------------------------------------------------------
.text:00411824
.text:00411824 loc_411824:                             // DATA XREF: .rdata:stru_419160↓o
.text:00411824                 mov     esp, [ebp+ms_exc.old_esp]
.text:00411827                 mov     [ebp+ms_exc.registration.TryLevel], 0FFFFFFFEh
.text:0041182E
.text:0041182E loc_41182E:                             // CODE XREF: sub_411780+9E↑j
.text:0041182E                 mov     [ebp+ms_exc.registration.TryLevel], 2
.text:00411835                 push    offset aTrylevel2 // "trylevel = 2\n"
.text:0041183A                 call    sub_4110D7
.text:0041183F                 add     esp, 4
.text:00411842                 mov     [ebp+ms_exc.registration.TryLevel], 3
.text:00411849                 push    offset aTrylevel3 // "trylevel = 3\n"
.text:0041184E                 call    sub_4110D7
.text:00411853                 add     esp, 4
.text:00411856                 mov     [ebp+ms_exc.registration.TryLevel], 2
.text:0041185D                 jmp     short loc_41189F
.text:0041185F // ---------------------------------------------------------------------------
.text:0041185F
.text:0041185F loc_41185F:                             // DATA XREF: .rdata:stru_419160↓o
.text:0041185F                 mov     eax, [ebp+ms_exc.exc_ptr]
.text:00411862                 mov     ecx, [eax]
.text:00411864                 mov     edx, [ecx]
.text:00411866                 mov     [ebp+var_EC], edx
.text:0041186C                 cmp     [ebp+var_EC], 0C0000094h
.text:00411876                 jnz     short loc_411884
.text:00411878                 mov     [ebp+var_F4], 1
.text:00411882                 jmp     short loc_41188E
.text:00411884 // ---------------------------------------------------------------------------
.text:00411884
.text:00411884 loc_411884:                             // CODE XREF: sub_411780+F6↑j
.text:00411884                 mov     [ebp+var_F4], 0
.text:0041188E
.text:0041188E loc_41188E:                             // CODE XREF: sub_411780+102↑j
.text:0041188E                 mov     eax, [ebp+var_F4]
.text:00411894                 retn
.text:00411895 // ---------------------------------------------------------------------------
.text:00411895
.text:00411895 loc_411895:                             // DATA XREF: .rdata:stru_419160↓o
.text:00411895                 mov     esp, [ebp+ms_exc.old_esp]
.text:00411898                 mov     [ebp+ms_exc.registration.TryLevel], 2
.text:0041189F
.text:0041189F loc_41189F:                             // CODE XREF: sub_411780+DD↑j
.text:0041189F                 mov     [ebp+ms_exc.registration.TryLevel], 0FFFFFFFEh
.text:004118A6                 jmp     short loc_4118B8
.text:004118A8 // ---------------------------------------------------------------------------
.text:004118A8
.text:004118A8 loc_4118A8:                             // DATA XREF: .rdata:stru_419160↓o
.text:004118A8                 mov     eax, 1
.text:004118AD                 retn
.text:004118AE // ---------------------------------------------------------------------------
.text:004118AE
.text:004118AE loc_4118AE:                             // DATA XREF: .rdata:stru_419160↓o
.text:004118AE                 mov     esp, [ebp+ms_exc.old_esp]
.text:004118B1                 mov     [ebp+ms_exc.registration.TryLevel], 0FFFFFFFEh
.text:004118B8
.text:004118B8 loc_4118B8:                             // CODE XREF: sub_411780+126↑j
.text:004118B8                 mov     ecx, [ebp+ms_exc.registration.Next]
.text:004118BB                 mov     large fs:0, ecx
.text:004118C2                 pop     ecx
.text:004118C3                 pop     edi
.text:004118C4                 pop     esi
.text:004118C5                 pop     ebx
.text:004118C6                 add     esp, 0F4h
.text:004118CC                 cmp     ebp, esp
.text:004118CE                 call    sub_411249
.text:004118D3                 mov     esp, ebp
.text:004118D5                 pop     ebp
.text:004118D6                 retn
.text:004118D6 sub_411780      endp
.text:004118D6
.text:004118D6 // ---------------------------------------------------------------------------

将 _EXCEPTION_REGISTRATION 结构挂入：

1 2	.text:004117B9 lea eax, [ebp+ms_exc.registration] .text:004117BC mov large fs:0, eax

卸载 _EXCEPTION_REGISTRATION 结构：

1 2	.text:004118B8 mov ecx, [ebp+ms_exc.registration.Next] .text:004118BB mov large fs:0, ecx

此时的 VS_scopetable_entry 数据如下：

.rdata:00419160 stru_419160     dd 0FFFFFFFEh           ; GSCookieOffset
.rdata:00419160                                         ; DATA XREF: sub_411780+5↑o
.rdata:00419160                 dd 0                    ; GSCookieXOROffset ; SEH scope table for function 411780
.rdata:00419160                 dd 0FFFFFEFCh           ; EHCookieOffset
.rdata:00419160                 dd 0                    ; EHCookieXOROffset
.rdata:00419160                 dd 0FFFFFFFEh           ; ScopeRecord.EnclosingLevel
.rdata:00419160                 dd offset loc_411820    ; ScopeRecord.FilterFunc
.rdata:00419160                 dd offset loc_411824    ; ScopeRecord.HandlerFunc
.rdata:00419160                 dd 0                    ; ScopeRecord.EnclosingLevel
.rdata:00419160                 dd offset loc_411800    ; ScopeRecord.FilterFunc
.rdata:00419160                 dd offset loc_411806    ; ScopeRecord.HandlerFunc
.rdata:00419160                 dd 0FFFFFFFEh           ; ScopeRecord.EnclosingLevel
.rdata:00419160                 dd offset loc_4118A8    ; ScopeRecord.FilterFunc
.rdata:00419160                 dd offset loc_4118AE    ; ScopeRecord.HandlerFunc
.rdata:00419160                 dd 2                    ; ScopeRecord.EnclosingLevel
.rdata:00419160                 dd offset loc_41185F    ; ScopeRecord.FilterFunc
.rdata:00419160                 dd offset loc_411895    ; ScopeRecord.HandlerFunc
.rdata:004191A0                 dd 0
.rdata:004191A4                 dd 0

VC6 和 VS2019 编译的 SEH 大同小异。主要不同点：

handler 初始化
- VC6：handler = __except_handler3
- VS2019：handler = __except_handler4
trylevel 初始化
- VC6：trylevel = 0xffffffff
- VS2019：trylevel = 0xfffffffe

scopetable_entry 结构拓展：

//VC6
struct scopetable_entry
{
       DWORD      previousTryLevel    //上一个try{}结构编号
       PARPROC    lpfnFilter           //过滤函数的起始地址
       PARPROC    lpfnHandler          //异常处理程序的地址
};

//VS2019
struct VS_scopetable_entry
{
  DWORD GSCookieOffset;
  DWORD GSCookieXOROffset;
  DWORD EHCookieOffset;
  DWORD EHCookieXOROffset;
  struct scopetable_entry[_MAX_LENTH];
};

1.4.6 VS2019和VC6编译32位SEH区别

它们对 SEH 的具体实现整体上是一致的，VS2019有变化的是：

VS2019 对 scopetable_entry 做了扩展：

struct _EXCEPTION_REGISTRATION	// VC6/VS2019通用
{
    struct _EXCEPTION_REGISTRATION* prev;
    void (*handler)(PEXCEPTION_RECORD, PEXCEPTION_ REGISTRATION, PCONTEXT, PEXCEPTION_RECORD);
    struct scopetable_entry * scopetable;
    int trylevel;
    int _ebp;
};

//VS2019扩展的scopetable_entry
struct VS_scopetable_entry
{
  DWORD GSCookieOffset;
  DWORD GSCookieXOROffset;
  DWORD EHCookieOffset;
  DWORD EHCookieXOROffset;
  struct scopetable_entry[_MAX_LENTH];
};

其中增加了 SeeurityCookie 的相关内容，这是微软为了防止缓冲区溢出而设置的栈验证机制（即从 Visual Studio 2003 开始增加的CS 保护机制），在函数开头会对栈中的 SeopeTable 使用 Cookie 作为密钥进行加密，异常处理函数也变成了 __except _handler4。在该函数中，除了增加了对 Security Cookie 和 ScopeTable 的验证之外，整体流程与 __except_handler3 完全一致。

VS2019 的 trylevel 初始值为 0xfffffffe（VC6为 0xffffffff）。
VS2019 的异常处理统一入口为 __except_hander4（VC6为 __except_hander3）。

可以参考《加密与解密第四版8.3.4》。

2 _except_handler3执行过程

2.1 执行流程

虽然编译器扩展了 Windows 的 SEH 处理机制，但是也仅在执行到 __except_handler3 时才会体现出差异。

如前面练习过的除零异常：CPU检测到异常 --> 查中断表执行处理函数 --> CommonDispatchException --> KiDispatchException --> KiUserExceptionDispatcher --> ntdll!RtlDispatchException --> VEH --> SEH --> __except_handler3。

执行 __except_handler3 函数的过程如下：

将 SEH 异常回调函数的第二个参数 EstablisherFrame 强制转化为 _EXCEPTION_REGISTRATION 结构。
将 _EXCEPTION_REGISTRATION 的成员 trylevel 赋值给变量 nTrylevel，然后取出 scopetable[nTrylevel]。
判断 scopetable[nTrylevel].lpfnFilter 过滤函数，如果不为空则直接调用之，如果为空则执行下面第 5 步。
判断 lpfnFilter 函数的返回值：
- EXCEPTION_EXECUTE_HANDLER(1)，执行 lpfnHandler，执行完后由于 lpfnHandler 里面没有 ret 所以会继续往下执行代码。
- EXCEPTION_CONTINUE_EXECUTION(-1)，说明异常已经处理了，直接返回即可。
- EXCEPTION_CONTINUE_SEARCH(0)，执行第 5 步。
判断当前的是否已经是最外层：
- previousTryLevel != -1，则 nTrylevel = previousTryLevel，并取出 scopetable[nTrylevel]，去执行第 3 步。
- previousTryLevel == -1，已经是最外层，则执行第 6 步。
__except_handler3 返回 EXCEPTION_CONTINUE_SEARCH，让 ntdll!RtlDispatchException 继续寻找其他异常处理器。

注意：

上面第 4 步过滤器返回 EXCEPTION_CONTINUE_SEARCH 是说明本异常处理块不处理当前异常，需要寻找其他异常处理块，并不是寻找其他异常处理器。寻找其他异常处理器是需要循环链条的，尽管链条上的其他 SEH 并不一定可以解决当前异常。
只有当 __except_handler3 处理到 previousTryLevel == -1 时，返回的 EXCEPTION_CONTINUE_SEARCH 才是继续寻找其他异常处理器。

2.2 源代码堆栈分析

如下的 TestSEH 代码进行分析：

源代码：

#include "stdafx.h"
#include <stdio.h>
#include <stdlib.h>
#include <Windows.h>

void TestSEH()
{
	__try
	{
	}
	__except (GetExceptionInformation() == NULL?1:0)
	{
		int a = 9;
	}
}

int main(int argc, char* argv[])
{
	TestSEH();
	return 0;
}

TestSEH 函数反汇编代码：


.text:00401020 // =============== S U B R O U T I N E =======================================
.text:00401020
.text:00401020 // Attributes: bp-based frame
.text:00401020
.text:00401020 sub_401020      proc near               // CODE XREF: sub_401005↑j
.text:00401020
.text:00401020 var_5C          = byte ptr -5Ch
.text:00401020 var_1C          = dword ptr -1Ch
.text:00401020 ms_exc          = CPPEH_RECORD ptr -18h
.text:00401020
.text:00401020 // __unwind { // __except_handler3
.text:00401020                 push    ebp
.text:00401021                 mov     ebp, esp
.text:00401023                 push    0FFFFFFFFh
.text:00401025                 push    offset stru_422020
.text:0040102A                 push    offset __except_handler3
.text:0040102F                 mov     eax, large fs:0
.text:00401035                 push    eax
.text:00401036                 mov     large fs:0, esp
.text:0040103D                 add     esp, 0FFFFFFB4h
.text:00401040                 push    ebx
.text:00401041                 push    esi
.text:00401042                 push    edi
.text:00401043                 mov     [ebp+ms_exc.old_esp], esp
.text:00401046                 lea     edi, [ebp+var_5C]
.text:00401049                 mov     ecx, 11h
.text:0040104E                 mov     eax, 0CCCCCCCCh
.text:00401053                 rep stosd
.text:00401055 //   __try { // __except at loc_40106E
.text:00401055                 mov     [ebp+ms_exc.registration.TryLevel], 0
.text:00401055 //   } // starts at 401055
.text:0040105C                 mov     [ebp+ms_exc.registration.TryLevel], 0FFFFFFFFh
.text:00401063                 jmp     short loc_40107F
.text:00401065 // ---------------------------------------------------------------------------
.text:00401065
.text:00401065 loc_401065:                             // DATA XREF: .rdata:stru_422020↓o
.text:00401065 //   __except filter // owned by 401055
.text:00401065                 mov     eax, [ebp+ms_exc.exc_ptr]  //[ebp-0x14]
.text:00401068                 neg     eax
.text:0040106A                 sbb     eax, eax
.text:0040106C                 inc     eax
.text:0040106D                 retn
.text:0040106E // ---------------------------------------------------------------------------
.text:0040106E
.text:0040106E loc_40106E:                             // DATA XREF: .rdata:stru_422020↓o
.text:0040106E //   __except(loc_401065) // owned by 401055
.text:0040106E                 mov     esp, [ebp+ms_exc.old_esp]  // [ebp-0x18]
.text:00401071                 mov     [ebp+var_1C], 9
.text:00401078                 mov     [ebp+ms_exc.registration.TryLevel], 0FFFFFFFFh
.text:0040107F
.text:0040107F loc_40107F:                             // CODE XREF: sub_401020+43↑j
.text:0040107F                 mov     ecx, [ebp+ms_exc.registration.Next]
.text:00401082                 mov     large fs:0, ecx
.text:00401089                 pop     edi
.text:0040108A                 pop     esi
.text:0040108B                 pop     ebx
.text:0040108C                 mov     esp, ebp
.text:0040108E                 pop     ebp
.text:0040108F                 retn
.text:0040108F // } // starts at 401020
.text:0040108F sub_401020      endp
.text:0040108F
.text:0040108F // ---------------------------------------------------------------------------

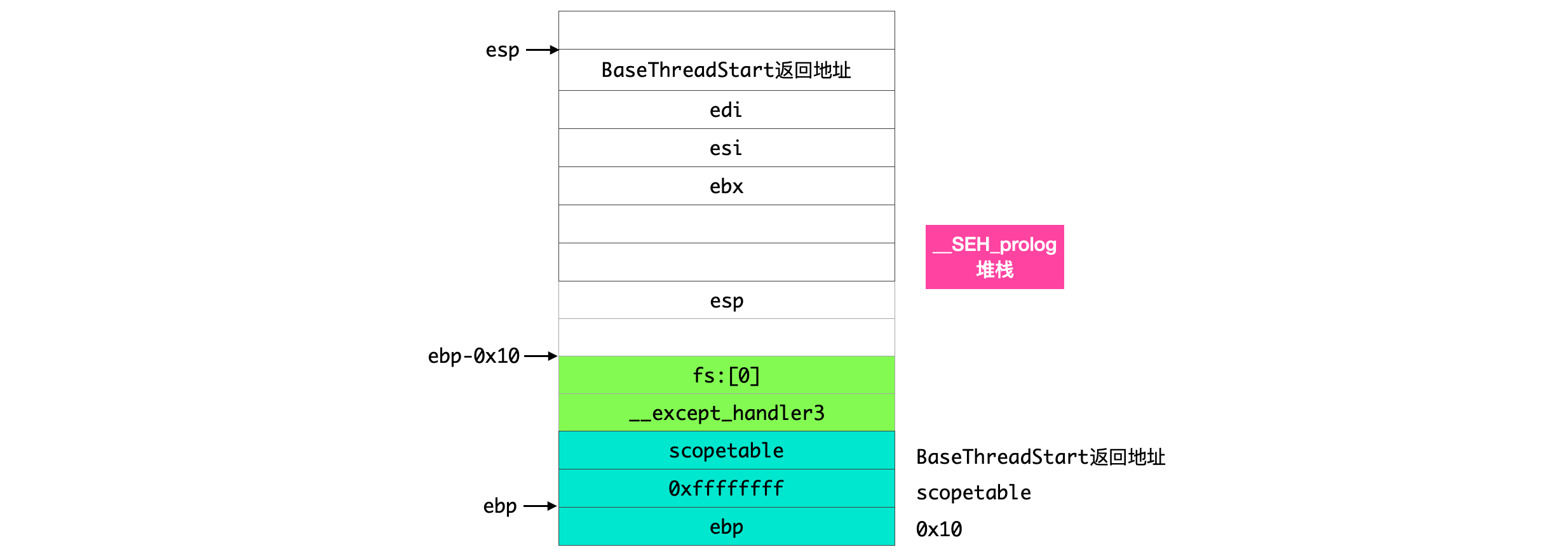

TestSEH 函数进入 __try 之前函数堆栈情况如下：

注意：

ebp-0x18 处将当前 esp 保存起来是必须的，因为从 __except_handler3 中调用 lpfnHandler 进入到 except(){} 中后，由于 except(){} 不会再返回到 __except_handler3 函数，所以要用这里的 esp 恢复当前堆栈：
1
.text:0040106E mov esp, [ebp+ms_exc.old_esp] // [ebp-0x18]
ebp-0x14 指向的 &_EXCEPTION_POINTERS 是由 __except_handler3 函数压栈的，这是为了在产生异常的函数过滤表达式中使用到才压栈的。
1
.text:00401065 mov eax, [ebp+ms_exc.exc_ptr] //[ebp-0x14]

2.3 _except_handler3逆向分析

.text:004011D4 // =============== S U B R O U T I N E =======================================
.text:004011D4
.text:004011D4 // Attributes: library function
.text:004011D4
.text:004011D4 // int __cdecl _except_handler3(int, PVOID TargetFrame, int)
.text:004011D4 __except_handler3 proc near             // DATA XREF: sub_401020+A↑o
.text:004011D4                                         // start+A↓o ...
.text:004011D4
.text:004011D4 var_ExceptionRecord= dword ptr -8
.text:004011D4 var_ContextRecord= dword ptr -4
.text:004011D4 arg_ExceptionRecord= dword ptr  8
.text:004011D4 TargetFrame     = dword ptr  0Ch
.text:004011D4 arg_ContextRecord= dword ptr  10h
.text:004011D4
.text:004011D4                 push    ebp
.text:004011D5                 mov     ebp, esp
.text:004011D7                 sub     esp, 8
.text:004011DA                 push    ebx
.text:004011DB                 push    esi
.text:004011DC                 push    edi
.text:004011DD                 push    ebp
.text:004011DE                 cld
.text:004011DF                 mov     ebx, [ebp+TargetFrame] // 为 _EXCEPTION_REGISTRATION 结构
.text:004011E2                 mov     eax, [ebp+arg_ExceptionRecord]
.text:004011E5                 test    [eax+_EXCEPTION_RECORD.ExceptionFlags], 6 //如果在_local_unwind2产生
  										//异常，会将ExceptionFlags = EXCEPTION_UNWINDING｜EXCEPTION_EXIT_UNWIND
.text:004011EC                 jnz     _lh_unwinding
.text:004011F2                 mov     [ebp+var_ExceptionRecord], eax
.text:004011F5                 mov     eax, [ebp+arg_ContextRecord]
.text:004011F8                 mov     [ebp+var_ContextRecord], eax
.text:004011FB                 lea     eax, [ebp+var_ExceptionRecord] // =================================================
.text:004011FB                                         // 这里函数的局部变量应该是这个结构：
.text:004011FB                                         // typedef struct _EXCEPTION_POINTERS {
.text:004011FB                                         //     PEXCEPTION_RECORD ExceptionRecord  //异常记录
.text:004011FB                                         //     PCONTEXT ContextRecord             //异常发生时的线程上下文环境
.text:004011FB                                         // } EXCEPTION_POINTERS, *PEXCEPTION_POINTERS
.text:004011FB                                         // ================================================================
.text:004011FE                 mov     [ebx-4], eax    // 放在产生异常函数的堆栈里
.text:00401201                 mov     esi, [ebx+_EXCEPTION_REGISTRATION.trylevel]
.text:00401204                 mov     edi, [ebx+_EXCEPTION_REGISTRATION.scopetable]
.text:00401207
.text:00401207 _lh_top:                                // CODE XREF: __except_handler3+90↓j
.text:00401207                 cmp     esi, 0FFFFFFFFh
.text:0040120A                 jz      short _lh_bagit // 返回 1
.text:0040120C                 lea     ecx, [esi+esi*2]
.text:0040120F                 cmp     [edi+ecx*4+scopetable_entry.lpfnFilter], 0
.text:00401214                 jz      short _lh_continue
.text:00401216                 push    esi
.text:00401217                 push    ebp
.text:00401218                 lea     ebp, [ebx+_EXCEPTION_REGISTRATION._ebp]
.text:0040121B                 call    [edi+ecx*4+scopetable_entry.lpfnFilter]
.text:0040121F                 pop     ebp
.text:00401220                 pop     esi
.text:00401221                 mov     ebx, [ebp+TargetFrame]
.text:00401224                 or      eax, eax
.text:00401226                 jz      short _lh_continue
.text:00401228                 js      short _lh_dismiss // 结果为负则跳转，SF == 1 则跳转
.text:0040122A                 mov     edi, [ebx+_EXCEPTION_REGISTRATION.scopetable]
.text:0040122D                 push    ebx             // TargetFrame
.text:0040122E                 call    __global_unwind2
.text:00401233                 add     esp, 4
.text:00401236                 lea     ebp, [ebx+10h]
.text:00401239                 push    esi
.text:0040123A                 push    ebx
.text:0040123B                 call    __local_unwind2
.text:00401240                 add     esp, 8
.text:00401243                 lea     ecx, [esi+esi*2]
.text:00401246                 push    1
.text:00401248                 mov     eax, [edi+ecx*4+8]
.text:0040124C                 call    __NLG_Notify
.text:00401251                 mov     eax, [edi+ecx*4]
.text:00401254                 mov     [ebx+0Ch], eax
.text:00401257                 call    [edi+ecx*4+scopetable_entry.lpfnHandler] // 调用异常处理函数之后就 不会再返回 到本函数了
.text:0040125B
.text:0040125B _lh_continue:                           // CODE XREF: __except_handler3+40↑j
.text:0040125B                                         // __except_handler3+52↑j
.text:0040125B                 mov     edi, [ebx+_EXCEPTION_REGISTRATION.scopetable]
.text:0040125E                 lea     ecx, [esi+esi*2]
.text:00401261                 mov     esi, [edi+ecx*4+scopetable_entry.previousTryLevel] //scopetable[i].previousTryLevel
.text:00401264                 jmp     short _lh_top
.text:00401266 // ---------------------------------------------------------------------------
.text:00401266
.text:00401266 _lh_dismiss:                            // CODE XREF: __except_handler3+54↑j
.text:00401266                 mov     eax, 0
.text:0040126B                 jmp     short _lh_return
.text:0040126D // ---------------------------------------------------------------------------
.text:0040126D
.text:0040126D _lh_bagit:                              // CODE XREF: __except_handler3+36↑j
.text:0040126D                 mov     eax, 1          // 返回 1
.text:00401272                 jmp     short _lh_return
.text:00401274 // ---------------------------------------------------------------------------
.text:00401274
.text:00401274 _lh_unwinding:                          // CODE XREF: __except_handler3+18↑j
.text:00401274                 push    ebp
.text:00401275                 lea     ebp, [ebx+10h]
.text:00401278                 push    0FFFFFFFFh
.text:0040127A                 push    ebx
.text:0040127B                 call    __local_unwind2
.text:00401280                 add     esp, 8
.text:00401283                 pop     ebp
.text:00401284                 mov     eax, 1
.text:00401289
.text:00401289 _lh_return:                             // CODE XREF: __except_handler3+97↑j
.text:00401289                                         // __except_handler3+9E↑j
.text:00401289                 pop     ebp
.text:0040128A                 pop     edi
.text:0040128B                 pop     esi
.text:0040128C                 pop     ebx
.text:0040128D                 mov     esp, ebp
.text:0040128F                 pop     ebp
.text:00401290                 retn
.text:00401290 __except_handler3 endp

这里主要分析几点：

在函数堆栈中构建一个 _EXCEPTION_POINTERS 结构，然后将这个结构的起始地址放到 TestSEH 函数堆栈 ebp-0x14 的位置。
1
2
3
.text:004011DF mov ebx, [ebp+TargetFrame] // 为 _EXCEPTION_REGISTRATION 结构
...
.text:004011FE mov [ebx-4], eax // 放在产生异常函数的堆栈里
此时的 ebx 指向回调函数 _except_handler3 第二个参数TargetFrame ，VC6编译器将其转换为扩展的 _EXCEPTION_REGISTRATION 结构。

在 Windows 中，当异常产生的时候，会将当前堆栈中的 EXCEPTION_REGISTR_RECORD 结构地址传给异常处理回调函数的第二个参数。所以在这里__except_handler3 第二个参数TargetFrame 也就是本例中 _EXCEPTION_REGISTRATION 的起始地址，如下图可以知道这里的 ebx-4 即为产生异常那个函数 ebp-0x14 的位置。
对于过滤器如何过滤已经在 2.1 讲过，参照代码看看即可。
当 __except_hander3 开始调用 lpfnHander 后就不再返回到当前函数了，就会从产生异常的函数继续往下执行。

在产生异常的函数 TestSEH 中：ebp-0x18 处将当前 esp 保存起来是必须的，因为从 __except_handler3 中调用 lpfnHandler 进入到 except(){} 中后，由于 except(){} 不会再返回到 __except_handler3 函数，所以要用这里的 esp 恢复当前堆栈：
1
.text:0040106E mov esp, [ebp+ms_exc.old_esp] // [ebp-0x18]

调用过滤器函数时，会将 TestSEH 函数的 ebp 当参数传进去，是为了寻址用。

1 2	.text:00401218 lea ebp, [ebx+_EXCEPTION_REGISTRATION._ebp] .text:0040121B call [edi+ecx*4+scopetable_entry.lpfnFilter]

// _except_handler4(_EXCEPTION_RECORD *, _EXCEPTION_REGISTRATION_RECORD *, _CONTEXT *, void *)
00761DC0 55                   push        ebp
00761DC1 8B EC                mov         ebp,esp
00761DC3 8B 45 08             mov         eax,dword ptr [ExceptionRecord]
00761DC6 8B 08                mov         ecx,dword ptr [eax]
00761DC8 51                   push        ecx
00761DC9 E8 C5 F5 FF FF       call        __filter_x86_sse2_floating_point_exception (0761393h)
00761DCE 83 C4 04             add         esp,4
00761DD1 8B 55 08             mov         edx,dword ptr [ExceptionRecord]
00761DD4 89 02                mov         dword ptr [edx],eax
00761DD6 8B 45 14             mov         eax,dword ptr [DispatcherContext]
00761DD9 50                   push        eax
00761DDA 8B 4D 10             mov         ecx,dword ptr [ContextRecord]
00761DDD 51                   push        ecx
00761DDE 8B 55 0C             mov         edx,dword ptr [EstablisherFrame]
00761DE1 52                   push        edx
00761DE2 8B 45 08             mov         eax,dword ptr [ExceptionRecord]
00761DE5 50                   push        eax
00761DE6 68 4F 11 76 00       push        offset @__security_check_cookie@4 (076114Fh)
00761DEB 68 04 A0 76 00       push        offset __security_cookie (076A004h)
00761DF0 E8 FA F3 FF FF       call        __except_handler4_common (07611EFh)
00761DF5 83 C4 18             add         esp,18h
00761DF8 5D                   pop         ebp
00761DF9 C3                   ret

__except_handler4_common:

3 栈展开

try-finally 结构的终结处理是为了保证 finally 块中的代码可以执行（除非被保护体中的代码终止了当前线程，比如调用ExitThread或ExitProcess退出线程或整个进程。）。

局部栈展开的意义：为了保证 __fianlly 在正常情况下及产生异常进入 __except_hander3 后都能够执行。

全局栈展开的意义：在当一个函数产生异常时，FS:[0] 链条上可能又挂入了一些新的_EXCEPTION_REGISTR_RECORD 结构，全局展开的意义就在于让这些新挂入的 _EXCEPTION_REGISTR_RECORD 异常处理函数有机会得到执行。

局部展开是为 __finally 服务的，全局展开是让 FS:[0] 链条上新挂入的 _EXCEPTION_REGISTR_RECORD 异常处理函数得到机会执行。

需要注意：__finally 终结块的代码汇编后有 ret 指令，而 __except 异常处理块的代码汇编指令没有 ret 指令。

全局展开即遍历TEB中异常链表中当前遍历中命中的异常信息记录节点之前的所有节点（遍历中要对每一个节点执行局部展开）。而局部展开是针对某一个具体的异常信息记录节点，即对应一个函数的异常处理信息。它内部可能包含多个try语句，并且try可能进行嵌套。

说明：在 scopetable 表中，对于有效的 scopetable_entry 项：

lpfnFilter == NULL，对应于 __try{}__finally，lpfnHandler 在局部展开中执行。
lpfnFilter != NULL，对应于 __try{}__except，lpfnHandler 在异常处理函数中执行。

3.1 局部展开

一、没有使用局部展开

在 __try 中如果没有使用 return、 goto、break、continue 等流程控制语句时，是不会使用到局部展开/全局展开的，如下代码如果将 __try 中的 return 注释掉，则在即将离开 __try 代码时会调用 __finally 的代码，如下 0x0040106E 处的汇编代码：

5:        __try
00401052   mov         dword ptr [ebp-4],0
6:        {
7:            int a = 6;
00401059   mov         dword ptr [a],6
8:            int b = 9;
00401060   mov         dword ptr [b],9
9:            //return;
10:       }
00401067   mov         dword ptr [ebp-4],0FFFFFFFFh
0040106E   call        $L544 (00401075)
00401073   jmp         $L547 (00401083)
11:       __finally
12:       {
13:           printf("This is finally.\n");
00401075   push        offset string "This is finally.\n" (0042301c)
0040107A   call        printf (00401190)
0040107F   add         esp,4
$L545:
00401082   ret
14:       }
15:   }

二、使用局部展开

局部展开的意义：如果在 __try 中如果使用 return、 goto、break、continue 等流程控制语句离开当前保护块时，为了保证 finally 终止块的代码得到执行，就会使用到局部展开。

#include "stdafx.h"

void Test_local_try_finally(void)
{
	__try
	{
		int a = 6;
		int b = 9;
		return;
	}
	__finally
	{
		printf("This is finally.\n");
	}
}

int main(int argc, char* argv[])
{
	Test_local_try_finally();

	getchar();
	return 0;
}

反汇编代码如下：

.text:00401020 // =============== S U B R O U T I N E =======================================
.text:00401020
.text:00401020 // Attributes: bp-based frame
.text:00401020
.text:00401020 sub_401020      proc near               // CODE XREF: sub_40100A↑j
.text:00401020
.text:00401020 var_60          = byte ptr -60h
.text:00401020 var_20          = dword ptr -20h
.text:00401020 var_1C          = dword ptr -1Ch
.text:00401020 var_10          = dword ptr -10h
.text:00401020 var_4           = dword ptr -4
.text:00401020
.text:00401020 // __unwind { // __except_handler3
.text:00401020                 push    ebp
.text:00401021                 mov     ebp, esp
.text:00401023                 push    0FFFFFFFFh
.text:00401025                 push    offset dword_423048 // scopetable_entry
.text:0040102A                 push    offset __except_handler3
.text:0040102F                 mov     eax, large fs:0
.text:00401035                 push    eax
.text:00401036                 mov     large fs:0, esp
.text:0040103D                 add     esp, 0FFFFFFB0h
.text:00401040                 push    ebx
.text:00401041                 push    esi
.text:00401042                 push    edi
.text:00401043                 lea     edi, [ebp+var_60]
.text:00401046                 mov     ecx, 12h
.text:0040104B                 mov     eax, 0CCCCCCCCh
.text:00401050                 rep stosd
.text:00401052 //   __try { // __finally(loc_401077)
.text:00401052                 mov     [ebp+var_4], 0
.text:00401059                 mov     [ebp+var_1C], 6
.text:00401060                 mov     [ebp+var_20], 9
.text:00401067                 push    0FFFFFFFFh
.text:00401069                 lea     eax, [ebp+var_10]
.text:0040106C                 push    eax
.text:0040106D                 call    __local_unwind2 // void _local_unwind2(
.text:0040106D                                         //    PEXCEPTION_REGISTRATION xr,
.text:0040106D                                         //    int stop)
.text:00401072                 add     esp, 8
.text:00401075                 jmp     short loc_401085
.text:00401077 // ---------------------------------------------------------------------------
.text:00401077
.text:00401077 loc_401077:                             // DATA XREF: .rdata:00423050↓o
.text:00401077 //   __finally // owned by 401052
.text:00401077                 push    offset aThisIsFinally // "This is finally.\n"
.text:0040107C                 call    _printf
.text:00401081                 add     esp, 4
.text:00401084                 retn
.text:00401085 // ---------------------------------------------------------------------------
.text:00401085
.text:00401085 loc_401085:                             // CODE XREF: sub_401020+55↑j
.text:00401085                 mov     ecx, [ebp+var_10]
.text:00401088                 mov     large fs:0, ecx
.text:0040108F                 pop     edi
.text:00401090                 pop     esi
.text:00401091                 pop     ebx
.text:00401092                 add     esp, 60h
.text:00401095                 cmp     ebp, esp
.text:00401097                 call    __chkesp
.text:0040109C                 mov     esp, ebp
.text:0040109E                 pop     ebp
.text:0040109F                 retn
.text:0040109F //   } // starts at 401052
.text:0040109F // } // starts at 401020
.text:0040109F sub_401020      endp
.text:0040109F
.text:0040109F // ---------------------------------------------------------------------------

此时的 scopetable 如下：

.rdata:00423048 dword_423048    dd 0FFFFFFFFh           // DATA XREF: sub_401020+5↑o
.rdata:0042304C                 dd 0
.rdata:00423050                 dd offset loc_401077
.rdata:00423054                 dd 0

在离开 __try 之前调用了局部展开函数，如下代码：

1	.text:0040106D call __local_unwind2

函数原型：

void _local_unwind2(
   PEXCEPTION_REGISTRATION xr,	//与一个范围表关联的注册记录
   int stop			//展开到哪一层__try才停，即stop层不展开
);

__local_unwind2 函数分析：

.text:004012AA // =============== S U B R O U T I N E =======================================
.text:004012AA
.text:004012AA // void _local_unwind2(
.text:004012AA //    PEXCEPTION_REGISTRATION xr,  //A registration record that is associated with one scope table.
.text:004012AA //    int stop                     //展开到哪一层__try才停
.text:004012AA // )//
.text:004012AA // Attributes: library function
.text:004012AA
.text:004012AA __local_unwind2 proc near               // CODE XREF: sub_401020+4D↑p
.text:004012AA                                         // __except_handler3+67↓p ...
.text:004012AA
.text:004012AA var_previousTryLevel= dword ptr -14h
.text:004012AA arg_Registion   = dword ptr  4
.text:004012AA arg_0xFF        = dword ptr  8
.text:004012AA
.text:004012AA                 push    ebx
.text:004012AB                 push    esi
.text:004012AC                 push    edi
.text:004012AD                 mov     eax, [esp+0Ch+arg_Registion]
.text:004012B1                 push    eax
.text:004012B2                 push    0FFFFFFFEh
.text:004012B4                 push    offset __unwind_handler	//用来解决在__local_unwind2中产生的异常
.text:004012B9                 push    large dword ptr fs:0
.text:004012C0                 mov     large fs:0, esp
.text:004012C7
.text:004012C7 _lu_top:                                // CODE XREF: __local_unwind2:__NLG_Return2↓j
.text:004012C7                 mov     eax, [esp+1Ch+arg_Registion]
.text:004012CB                 mov     ebx, [eax+_EXCEPTION_REGISTRATION.scopetable]
.text:004012CE                 mov     esi, [eax+_EXCEPTION_REGISTRATION.trylevel] // 从第一个__try过来的，此时trylevel == 0
.text:004012D1                 cmp     esi, 0FFFFFFFFh
.text:004012D4                 jz      short _lu_done
.text:004012D6                 cmp     esi, [esp+1Ch+arg_0xFF]
.text:004012DA                 jz      short _lu_done
.text:004012DC                 lea     esi, [esi+esi*2]
.text:004012DF                 mov     ecx, [ebx+esi*4+scopetable_entry.previousTryLevel]
.text:004012E2                 mov     [esp+1Ch+var_previousTryLevel], ecx
.text:004012E6                 mov     [eax+_EXCEPTION_REGISTRATION.trylevel], ecx // 更新 trylecel，为下次循环作准备
.text:004012E9                 cmp     [ebx+esi*4+scopetable_entry.lpfnFilter], 0
.text:004012EE                 jnz     short __NLG_Return2 // 说明当前的__try对应是__except,而不是__finally
.text:004012F0                 push    101h
.text:004012F5                 mov     eax, [ebx+esi*4+8]
.text:004012F9                 call    __NLG_Notify
.text:004012FE                 call    [ebx+esi*4+scopetable_entry.lpfnHandler] // ===============================
.text:004012FE                                         // 如果 lpfnFilter == 0，则直接调用__finally
.text:004012FE                                         // 调用__finally之后就 还会 再返回到这里，这与调用__except不同
.text:004012FE                                         // 由于此时 _EXCEPTION_REGISTRATION.trylevel == -1，所以跳上去
.text:004012FE                                         // 循环以后直接就返回了
.text:004012FE                                         // ========================================================
.text:00401302
.text:00401302 __NLG_Return2:                          // CODE XREF: __local_unwind2+44↑j
.text:00401302                 jmp     short _lu_top   // 说明当前的__try对应是__except,而不是__finally
.text:00401304 // ---------------------------------------------------------------------------
.text:00401304
.text:00401304 _lu_done:                               // CODE XREF: __local_unwind2+2A↑j
.text:00401304                                         // __local_unwind2+30↑j
.text:00401304                 pop     large dword ptr fs:0
.text:0040130B                 add     esp, 0Ch
.text:0040130E                 pop     edi
.text:0040130F                 pop     esi
.text:00401310                 pop     ebx
.text:00401311                 retn
.text:00401311 __local_unwind2 endp

该函数的功能：

在 FS:[0] 链头挂入一个新的节点，异常处理回调函数为__unwind_handler，用来解决在 __local_unwind2 中产生的异常。

.text:00401288 // =============== S U B R O U T I N E =======================================
.text:00401288
.text:00401288 // Attributes: library function static
.text:00401288
.text:00401288 __unwind_handler proc near              // DATA XREF: __local_unwind2+A↓o
.text:00401288                                         // __abnormal_termination+9↓o
.text:00401288
.text:00401288 arg_ExceptionRecord= dword ptr  4
.text:00401288 arg_EstablisherFrame= dword ptr  8
.text:00401288 arg_DispatcherContext= dword ptr  10h
.text:00401288
.text:00401288                 mov     ecx, [esp+arg_ExceptionRecord]
.text:0040128C                 test    [ecx+_EXCEPTION_RECORD.ExceptionFlags], 6
.text:00401293                 mov     eax, 1
.text:00401298                 jz      short _uh_return
.text:0040129A                 mov     eax, [esp+arg_EstablisherFrame]
.text:0040129E                 mov     edx, [esp+arg_DispatcherContext]
.text:004012A2                 mov     [edx+_DISPATCHER_CONTEXT], eax
.text:004012A4                 mov     eax, 3
.text:004012A9
.text:004012A9 _uh_return:                             // CODE XREF: __unwind_handler+10↑j
.text:004012A9                 retn
.text:004012A9 __unwind_handler endp
============================================================================================
  typedef struct _DISPATCHER_CONTEXT {
    _EXCEPTION_REGISTRATION_RECORD* RegistrationPointer;
    } DISPATCHER_CONTEXT;

typedef struct _EXCEPTION_REGISTRATION_RECORD {
    struct _EXCEPTION_REGISTRATION_RECORD *Next;
    PEXCEPTION_ROUTINE Handler;
} EXCEPTION_REGISTRATION_RECORD;

如果 scopetable_entry.lpfnFilter == NULL，则直接调用 scopetable_entry.lpfnHandler(__finally)。
需要注意：__finally 终结块的代码汇编后有 ret 指令，而 __except 异常处理块的代码汇编指令没有 ret 指令。

3.2 全局展开

举例如下代码：

#include "stdafx.h"

void Test_try_finally(void)
{
	__try
	{
		__try
		{
			int a = 6;
			int b = 0;
			a = a/b;
		}
		__finally
		{
			printf("This is finally.\n");
		}
	}
  //------------
	__except(1)
	{
		printf("This is except.\n");
	}
}

int main(int argc, char* argv[])
{
	Test_try_finally();

	getchar();
	return 0;
}

如果 __try 中代码产生异常了，虽然当前函数已经将 _EXCEPTION_REGISTRATION 结构挂在 FS:[0] 链条上了，但是在 __except_handler3 进行异常处理时，链条 FS:[0] 在此之后又挂入了一些新的 _EXCEPTION_REGISTRATION 结构，为了保证这些新挂入的能得到机会执行就设计了全局展开。虽然在全局展开时会判断链条上的结构在当前线程堆栈中，并且异常处理函数不在当前堆栈中时才能够满足执行条件，估计全局展开还有其他什么用途吧。

1、如果在 __try 不发生异常，正常的执行指令流能够执行到 __finally 中的代码：

12:               int a = 6;
0040D7F3   mov         dword ptr [a],6
13:               int b = 0;
0040D7FA   mov         dword ptr [b],0
14:               a = a/b;
0040D801   mov         eax,dword ptr [a]
0040D804   cdq
0040D805   idiv        eax,dword ptr [b]
0040D808   mov         dword ptr [a],eax
15:           }
0040D80B   mov         dword ptr [ebp-4],0
0040D812   call        $L551 (0040d819)
0040D817   jmp         $L554 (0040d827)
16:           __finally
17:           {
18:               printf("This is finally.\n");
0040D819   push        offset string "This is finally.\n" (00422044)
0040D81E   call        printf (00401120)
0040D823   add         esp,4
$L552:
0040D826   ret
19:           }
20:           //---------------
21:       }
0040D827   mov         dword ptr [ebp-4],0FFFFFFFFh
0040D82E   jmp         $L548+17h (0040d84d)
22:       __except(1)
0040D830   mov         eax,1
$L549:
0040D835   ret
$L548:
0040D836   mov         esp,dword ptr [ebp-18h]
23:       {
24:           printf("This is except.\n");
0040D839   push        offset string "This is except.\n" (0042201c)
0040D83E   call        printf (00401120)
0040D843   add         esp,4
25:       }
0040D846   mov         dword ptr [ebp-4],0FFFFFFFFh
26:   }
0040D84D   mov         ecx,dword ptr [ebp-10h]
0040D850   mov         dword ptr fs:[0],ecx
0040D857   pop         edi
0040D858   pop         esi
0040D859   pop         ebx
0040D85A   add         esp,60h
0040D85D   cmp         ebp,esp
0040D85F   call        __chkesp (004011a0)
0040D864   mov         esp,ebp
0040D866   pop         ebp
0040D867   ret

可以看到如下代码能够执行 __finally：

0040D812   call        $L551 (0040d819)
...
0040D819   push        offset string "This is finally.\n" (00422044)
0040D81E   call        printf (00401120)
0040D823   add         esp,4
$L552:
0040D826   ret

此时的 scopetable 表：

1
2
3

.rdata:00422FE0 stru_422FE0     _SCOPETABLE_ENTRY <0FFFFFFFFh, offset loc_40D830, offset loc_40D836>
.rdata:00422FE0                                         // DATA XREF: sub_40D7B0+5↑o
.rdata:00422FE0                 _SCOPETABLE_ENTRY <0, 0, offset loc_40D819> // SEH scope table for function 40D7B0

2、如果在 __try 中发生异常，那将会在 __except_handler3 中进行全局展开，使 __finally 的代码有机会执行，其代码参见 2.3，这里主要看的 __global_unwind2 代码：

.text:004011D8 ; =============== S U B R O U T I N E =======================================
.text:004011D8
.text:004011D8 ; Attributes: library function bp-based frame
.text:004011D8
.text:004011D8 ; int __cdecl _global_unwind2(PVOID _EXCEPTION_REGISTRATION)
.text:004011D8 __global_unwind2 proc near              ; CODE XREF: __except_handler3+5A↓p
.text:004011D8
.text:004011D8 _EXCEPTION_REGISTRATION= dword ptr  8
.text:004011D8
.text:004011D8                 push    ebp
.text:004011D9                 mov     ebp, esp
.text:004011DB                 push    ebx
.text:004011DC                 push    esi
.text:004011DD                 push    edi
.text:004011DE                 push    ebp
.text:004011DF                 push    0               ; ReturnValue
.text:004011E1                 push    0               ; ExceptionRecord
.text:004011E3                 push    offset _gu_return ; TargetIp
.text:004011E8                 push    [ebp+_EXCEPTION_REGISTRATION] // EstablisherFrame
.text:004011EB                 call    RtlUnwind
.text:004011F0
.text:004011F0 _gu_return:                             // DATA XREF: __global_unwind2+B↑o
.text:004011F0                 pop     ebp
.text:004011F1                 pop     edi
.text:004011F2                 pop     esi
.text:004011F3                 pop     ebx
.text:004011F4                 mov     esp, ebp
.text:004011F6                 pop     ebp
.text:004011F7                 retn
.text:004011F7 __global_unwind2 endp

可以看到，在 __global_unwind2 里面调用了导入函数 kernel32!RtlUnwind-->ntdll!RtlUnwind。

VOID __stdcall RtlUnwind (
    IN PVOID TargetFrame OPTIONAL,			//指向待展开的调用帧的指针。如果此参数为NULL，则函数将执行退出展开。
    IN PVOID TargetIp OPTIONAL,				//继续执行的地址，较为重要。如果TargetFrame为NULL，则忽略此参数。
    IN PEXCEPTION_RECORD ExceptionRecord OPTIONAL,	//如果为NULL，则在RtlUnwind函数中构建该结构。否则使用该参数。
    IN PVOID ReturnValue				//RtlUnwind函数执行的结果值
    )

3.3 RtlUnwind分析

RtlUnwind 函数原型：

VOID __stdcall RtlUnwind (
    IN PVOID TargetFrame OPTIONAL,			//指向待展开的调用帧的指针。如果此参数为NULL，则函数将执行退出展开。
    IN PVOID TargetIp OPTIONAL,				//继续执行的地址，较为重要。如果TargetFrame为NULL，则忽略此参数。
    IN PEXCEPTION_RECORD ExceptionRecord OPTIONAL,	//如果为NULL，则在RtlUnwind函数中构建该结构。否则使用该参数。
    IN PVOID ReturnValue				//RtlUnwind函数执行的结果值(EXCEPTION_DISPOSITION)
    )

逆向分析如下：

.text:7C94ABA5 // =============== S U B R O U T I N E =======================================
.text:7C94ABA5
.text:7C94ABA5 // Attributes: bp-based frame
.text:7C94ABA5
.text:7C94ABA5 // void __stdcall RtlUnwind(PVOID TargetFrame, PVOID TargetIp, PEXCEPTION_RECORD ExceptionRecord, PVOID ReturnValue)
.text:7C94ABA5                 public _RtlUnwind@16
.text:7C94ABA5 _RtlUnwind@16   proc near               // CODE XREF: __global_unwind2+13↑p
.text:7C94ABA5                                         // DATA XREF: .text:off_7C923428↑o
.text:7C94ABA5
.text:7C94ABA5 var_37C_ExceptionCode= dword ptr -37Ch
.text:7C94ABA5 var_378_ExceptionFlags= dword ptr -378h
.text:7C94ABA5 var_374_ExceptionRecord= dword ptr -374h
.text:7C94ABA5 var_370_ExceptionAddress= dword ptr -370h
.text:7C94ABA5 var_36C_NumberParameters= dword ptr -36Ch
.text:7C94ABA5 var_32C         = dword ptr -32Ch
.text:7C94ABA5 var_328         = dword ptr -328h
.text:7C94ABA5 var_324         = dword ptr -324h
.text:7C94ABA5 var_31C         = dword ptr -31Ch
.text:7C94ABA5 var_2DC         = dword ptr -2DCh
.text:7C94ABA5 var_StackLimit  = dword ptr -2D8h
.text:7C94ABA5 var_StackBase   = dword ptr -2D4h
.text:7C94ABA5 Context         = CONTEXT ptr -2D0h
.text:7C94ABA5 var_4           = dword ptr -4
.text:7C94ABA5 EstablisherFrame= dword ptr  8
.text:7C94ABA5 __global_unwind2_ReturnAddr= dword ptr  0Ch
.text:7C94ABA5 ExceptionRecord_0= dword ptr  10h
.text:7C94ABA5 ReturnValue     = dword ptr  14h
.text:7C94ABA5
.text:7C94ABA5 // FUNCTION CHUNK AT .text:7C96E373 SIZE 00000029 BYTES
.text:7C94ABA5 // FUNCTION CHUNK AT .text:7C96E3A1 SIZE 0000002D BYTES
.text:7C94ABA5 // FUNCTION CHUNK AT .text:7C96E3D3 SIZE 00000034 BYTES
.text:7C94ABA5 // FUNCTION CHUNK AT .text:7C96E40C SIZE 0000002C BYTES
.text:7C94ABA5
.text:7C94ABA5                 mov     edi, edi
.text:7C94ABA7                 push    ebp
.text:7C94ABA8                 mov     ebp, esp
.text:7C94ABAA                 sub     esp, 37Ch
.text:7C94ABB0                 mov     eax, ___security_cookie
.text:7C94ABB5                 push    esi
.text:7C94ABB6                 mov     esi, [ebp+ExceptionRecord_0]
.text:7C94ABB9                 mov     [ebp+var_4], eax
.text:7C94ABBC                 push    edi
.text:7C94ABBD                 lea     eax, [ebp+var_StackBase]
.text:7C94ABC3                 push    eax
.text:7C94ABC4                 lea     eax, [ebp+var_StackLimit]
.text:7C94ABCA                 push    eax
.text:7C94ABCB                 call    _RtlpGetStackLimits@8 // RtlpGetStackLimits(x,x)
.text:7C94ABD0                 xor     edi, edi
.text:7C94ABD2                 cmp     esi, edi        // 从 __global_unwind2 传来的是 0
.text:7C94ABD4                 jnz     short loc_7C94AC01 // ExceptionRecord_0 != NULL
.text:7C94ABD6                 mov     eax, [ebp+4]    // __global_unwind2的返回地址，跟参数2相等
.text:7C94ABD9                 lea     esi, [ebp+var_37C_ExceptionCode] // ------------------------------------------------------------------------
.text:7C94ABD9                                         // var_37C为一个_EXCEPTION_RECORD：
.text:7C94ABD9                                         // struct _EXCEPTION_RECORD, 6 elements, 0x50 bytes
.text:7C94ABD9                                         //    +0x000 ExceptionCode    : Int4B          //异常代码
.text:7C94ABD9                                         //    +0x004 ExceptionFlags   : Uint4B         //异常标志
.text:7C94ABD9                                         //    +0x008 ExceptionRecord  : Ptr32 _EXCEPTION_RECORD    //相关的下一个异常
.text:7C94ABD9                                         //    +0x00c ExceptionAddress : Ptr32 Void         //异常发生的地址
.text:7C94ABD9                                         //    +0x010 NumberParameters : Uint4B         //参数数组中的元素个数
.text:7C94ABD9                                         //    +0x014 ExceptionInformation : [15] Uint4B        //参数数组
.text:7C94ABD9                                         // ------------------------------------------------------------------------
.text:7C94ABDF                 mov     [ebp+var_37C_ExceptionCode], 0C0000027h
.text:7C94ABE9                 mov     [ebp+var_378_ExceptionFlags], edi // ----------
.text:7C94ABE9                                         // 如果参数传过来的ExceptionRecord == NULL 那就在堆栈上自己建立一个
.text:7C94ABE9                                         // 如果参数传过来的ExceptionRecord != NULL 那就用参数的结构
.text:7C94ABE9                                         // ----------
.text:7C94ABEF                 mov     [ebp+var_374_ExceptionRecord], edi
.text:7C94ABF5                 mov     [ebp+var_370_ExceptionAddress], eax // global_unwind2返回地址
.text:7C94ABFB                 mov     [ebp+var_36C_NumberParameters], edi
.text:7C94AC01
.text:7C94AC01 loc_7C94AC01:                           // CODE XREF: RtlUnwind(x,x,x,x)+2F↑j
.text:7C94AC01                 cmp     [ebp+EstablisherFrame], edi
.text:7C94AC04                 jz      loc_7C94ACD8    // 如果EstablisherFrame参数为NULL，则函数将执行退出展开
.text:7C94AC0A                 or      [esi+_EXCEPTION_RECORD.ExceptionFlags], 2 // ------------------------------------------------------------------------
.text:7C94AC0A                                         // // end_ntddk end_wdm
.text:7C94AC0A                                         // #define EXCEPTION_UNWINDING 0x2         // Unwind is in progress
.text:7C94AC0A                                         // #define EXCEPTION_EXIT_UNWIND 0x4       // Exit unwind is in progress
.text:7C94AC0A                                         // #define EXCEPTION_STACK_INVALID 0x8     // Stack out of limits or unaligned
.text:7C94AC0A                                         // #define EXCEPTION_NESTED_CALL 0x10      // Nested exception handler call
.text:7C94AC0A                                         // #define EXCEPTION_TARGET_UNWIND 0x20    // Target unwind in progress
.text:7C94AC0A                                         // #define EXCEPTION_COLLIDED_UNWIND 0x40  // Collided exception handler call
.text:7C94AC0A                                         //
.text:7C94AC0A                                         // #define EXCEPTION_UNWIND (EXCEPTION_UNWINDING | EXCEPTION_EXIT_UNWIND | \
.text:7C94AC0A                                         //                           EXCEPTION_TARGET_UNWIND | EXCEPTION_COLLIDED_UNWIND)
.text:7C94AC0A                                         // ------------------------------------------------------------------------
.text:7C94AC0E
.text:7C94AC0E loc_7C94AC0E:                           // CODE XREF: RtlUnwind(x,x,x,x)+137↓j
.text:7C94AC0E                 push    ebx
.text:7C94AC0F                 lea     eax, [ebp+Context] // 如果判断此处为CONTEXT结构，则对着变量双击进去，然后Alt+Q赋一个结构即可
.text:7C94AC15                 push    eax             // eax == &CONTEXT
.text:7C94AC16                 mov     [ebp+Context.ContextFlags], 10007h
.text:7C94AC20                 call    _RtlpCaptureContext@4 // 给局部变量Context赋值：段寄存器、EFlags、esp、ebp、eip、（通用寄存器 = 0）
.text:7C94AC25                 mov     eax, [ebp+ReturnValue]
.text:7C94AC28                 add     [ebp+Context._Esp], 10h // -----------------------------------------------------------
.text:7C94AC28                                         // push    ebx
.text:7C94AC28                                         // push    esi
.text:7C94AC28                                         // push    edi
.text:7C94AC28                                         // push    ebp
.text:7C94AC28                                         // push    0               // ReturnValue
.text:7C94AC28                                         // push    0               // ExceptionRecord
.text:7C94AC28                                         // push    offset _gu_return // __global_unwind2 的返回地址
.text:7C94AC28                                         // push    [ebp+_EXCEPTION_REGISTRATION] // 回调函数的第二个参数 EstablisherFrame
.text:7C94AC28                                         // call    RtlUnwind
.text:7C94AC28                                         //
.text:7C94AC28                                         // 此时Context.esp指向“push ebp”，即为调用RtlUnwind前的esp
.text:7C94AC28                                         // ------------------------------------------------------------------------
.text:7C94AC2F                 mov     [ebp+Context._Eax], eax
.text:7C94AC35                 call    _RtlpGetRegistrationHead@0 // 获取 fs:[0]，因为此时在当前的SEH前面可能又插入了新的
.text:7C94AC35                                         // 得保证新插入的也有机会执行
.text:7C94AC3A                 mov     ebx, eax
.text:7C94AC3C                 cmp     ebx, 0FFFFFFFFh
.text:7C94AC3F                 jz      loc_7C96E40E    // --------------------------------------
.text:7C94AC3F                                         // 如果 fs:[0] == -1，链条上没有SEH
.text:7C94AC3F                                         // 如果 EstablisherFrame != -1，则触发异常，调用ZwRaiseException
.text:7C94AC3F                                         // 如果 EstablisherFrame == -1，则返回0环，调用ZwContinue
.text:7C94AC3F                                         // --------------------------------------------------------
.text:7C94AC45                 xor     edi, edi
.text:7C94AC47                 inc     edi
.text:7C94AC48
.text:7C94AC48 loc_7C94AC48:                           // CODE XREF: RtlUnwind(x,x,x,x)+11C↓j
.text:7C94AC48                 cmp     ebx, [ebp+EstablisherFrame]
.text:7C94AC4B                 jz      short loc_7C94ACC8 // ------------------------------------------------------
.text:7C94AC4B                                         // 判断链条上的这个EXCEPTION_REGISTR_RECORD如果等于
.text:7C94AC4B                                         // 回调函数的这个EXCEPTION_REGISTR_RECORD，则说明当前找到的就是异常处理函数了
.text:7C94AC4B                                         // 调用ZwContinue进0环后又返回到Context.Eip的__global_unwind2._gu_return
.text:7C94AC4B                                         // 然后__except_handler3往下执行__local_unwind2去局部展开这个__finally
.text:7C94AC4B                                         // ------------------------------------------------------
.text:7C94AC4D                 cmp     [ebp+EstablisherFrame], 0
.text:7C94AC51                 jz      short loc_7C94AC5C
.text:7C94AC53                 cmp     [ebp+EstablisherFrame], ebx
.text:7C94AC56                 jb      loc_7C96E373
.text:7C94AC5C
.text:7C94AC5C loc_7C94AC5C:                           // CODE XREF: RtlUnwind(x,x,x,x)+AC↑j
.text:7C94AC5C                                         // RtlUnwind(x,x,x,x)+131↓j ...
.text:7C94AC5C                 cmp     ebx, [ebp+var_StackLimit]
.text:7C94AC62                 jb      loc_7C96E3DE
.text:7C94AC68                 lea     eax, [ebx+8]    // fs:[0]链条上的上一个SEH结构
.text:7C94AC6B                 cmp     eax, [ebp+var_StackBase]
.text:7C94AC71                 ja      loc_7C96E3DE
.text:7C94AC77                 test    bl, 3
.text:7C94AC7A                 jnz     loc_7C96E3DE
.text:7C94AC80                 mov     eax, [ebx+4]
.text:7C94AC83                 cmp     eax, [ebp+var_StackLimit]
.text:7C94AC89                 jb      short loc_7C94AC97
.text:7C94AC8B                 cmp     eax, [ebp+var_StackBase]
.text:7C94AC91                 jb      loc_7C96E3DE
.text:7C94AC97
.text:7C94AC97 loc_7C94AC97:                           // CODE XREF: RtlUnwind(x,x,x,x)+E4↑j
.text:7C94AC97                 push    eax
.text:7C94AC98                 lea     eax, [ebp+var_2DC]
.text:7C94AC9E                 push    eax
.text:7C94AC9F                 lea     eax, [ebp+Context]
.text:7C94ACA5                 push    eax
.text:7C94ACA6                 push    ebx
.text:7C94ACA7                 push    esi
.text:7C94ACA8                 call    _RtlpExecuteHandlerForUnwind@20 // RtlpExecuteHandlerForUnwind(x,x,x,x,x)
.text:7C94ACAD                 dec     eax
.text:7C94ACAE                 jnz     loc_7C96E3A1
.text:7C94ACB4
.text:7C94ACB4 loc_7C94ACB4:                           // CODE XREF: .text:7C96E3CE↓j
.text:7C94ACB4                                         // RtlUnwind(x,x,x,x)+23834↓j
.text:7C94ACB4                 mov     eax, ebx
.text:7C94ACB6                 mov     ebx, [ebx]
.text:7C94ACB8                 push    eax
.text:7C94ACB9                 call    _RtlpUnlinkHandler@4 // RtlpUnlinkHandler(x)
.text:7C94ACBE
.text:7C94ACBE loc_7C94ACBE:                           // CODE XREF: .text:7C96E407↓j
.text:7C94ACBE                 cmp     ebx, 0FFFFFFFFh
.text:7C94ACC1                 jnz     short loc_7C94AC48
.text:7C94ACC3                 jmp     loc_7C96E40C
.text:7C94ACC8 // ---------------------------------------------------------------------------
.text:7C94ACC8
.text:7C94ACC8 loc_7C94ACC8:                           // CODE XREF: RtlUnwind(x,x,x,x)+A6↑j
.text:7C94ACC8                 push    0               // ------------------------------------------------------
.text:7C94ACC8                                         // 判断链条上的这个EXCEPTION_REGISTR_RECORD如果等于
.text:7C94ACC8                                         // 回调函数的这个EXCEPTION_REGISTR_RECORD，则就不需要展开了
.text:7C94ACC8                                         // 调用ZwContinue进0环后又返回到Context.Eip的__global_unwind2._gu_return
.text:7C94ACC8                                         // 然后__except_handler3往下执行__local_unwind2去局部展开这个__finally
.text:7C94ACC8                                         // ------------------------------------------------------
.text:7C94ACCA                 lea     eax, [ebp+Context]
.text:7C94ACD0                 push    eax
.text:7C94ACD1                 call    _ZwContinue@8   // NTSTATUS __stdcall NtContinue(PCONTEXT Context, BOOLEAN TestAlert)
.text:7C94ACD6                 jmp     short loc_7C94AC5C
.text:7C94ACD8 // ---------------------------------------------------------------------------
.text:7C94ACD8
.text:7C94ACD8 loc_7C94ACD8:                           // CODE XREF: RtlUnwind(x,x,x,x)+5F↑j
.text:7C94ACD8                 or      [esi+_EXCEPTION_RECORD.ExceptionFlags], 6 // 如果EstablisherFrame参数为NULL，则函数将执行退出展开
.text:7C94ACDC                 jmp     loc_7C94AC0E
.text:7C94ACDC _RtlUnwind@16   endp
.text:7C94ACDC
.text:7C94ACE1 // ---------------------------------------------------------------------------

重点关注的代码在：

1 2	.text:7C94AC48 loc_7C94AC48: .text:7C94AC48 cmp ebx, [ebp+EstablisherFrame]

RtlpCaptureContext 函数如下：

.text:7C92334A // =============== S U B R O U T I N E =======================================
.text:7C92334A
.text:7C92334A // 给局部变量Context赋值：段寄存器、EFlags、esp、ebp、eip、（通用寄存器 = 0）
.text:7C92334A
.text:7C92334A // __stdcall RtlpCaptureContext(x)
.text:7C92334A _RtlpCaptureContext@4 proc near         // CODE XREF: RtlUnwind(x,x,x,x)+7B↓p
.text:7C92334A
.text:7C92334A arg_&CONTEXT    = dword ptr  4
.text:7C92334A
.text:7C92334A                 push    ebx
.text:7C92334B                 mov     ebx, [esp+4+arg_&CONTEXT]
.text:7C92334F                 mov     [ebx+CONTEXT._Eax], 0
.text:7C923359                 mov     [ebx+CONTEXT._Ecx], 0
.text:7C923363                 mov     [ebx+CONTEXT._Edx], 0
.text:7C92336D                 mov     [ebx+CONTEXT._Ebx], 0
.text:7C923377                 mov     [ebx+CONTEXT._Esi], 0
.text:7C923381                 mov     [ebx+CONTEXT._Edi], 0
.text:7C92338B
.text:7C92338B loc_7C92338B:                           // CODE XREF: RtlCaptureContext(x)+2C↑j
.text:7C92338B                 mov     word ptr [ebx+CONTEXT.SegCs], cs
.text:7C923392                 mov     word ptr [ebx+CONTEXT.SegDs], ds
.text:7C923399                 mov     word ptr [ebx+CONTEXT.SegEs], es
.text:7C9233A0                 mov     word ptr [ebx+CONTEXT.SegFs], fs
.text:7C9233A7                 mov     word ptr [ebx+CONTEXT.SegGs], gs
.text:7C9233AE                 mov     word ptr [ebx+CONTEXT.SegSs], ss
.text:7C9233B5                 pushf
.text:7C9233B6                 pop     [ebx+CONTEXT.EFlags]
.text:7C9233BC                 mov     eax, [ebp+4]    // 异常函数.返回地址
.text:7C9233BF                 mov     [ebx+CONTEXT._Eip], eax
.text:7C9233C5                 mov     eax, [ebp+0]    // 异常函数.ebp
.text:7C9233C8                 mov     [ebx+CONTEXT._Ebp], eax
.text:7C9233CE                 lea     eax, [ebp+8]    // 异常函数.EstablisherFrame,__global_unwind2压入的参数一
.text:7C9233D1                 mov     [ebx+CONTEXT._Esp], eax
.text:7C9233D7                 pop     ebx
.text:7C9233D8                 retn    4
.text:7C9233D8 _RtlpCaptureContext@4 endp

函数 RtlpExecuteHandlerForUnwind 包含 ExecuteHandler：

.text:7C92324F // =============== S U B R O U T I N E =======================================
.text:7C92324F
.text:7C92324F
.text:7C92324F // __stdcall RtlpExecuteHandlerForUnwind(x, x, x, x, x)
.text:7C92324F _RtlpExecuteHandlerForUnwind@20 proc near
.text:7C92324F                                         // CODE XREF: RtlUnwind(x,x,x,x)+103↓p
.text:7C92324F                 mov     edx, offset sub_7C9232E3
.text:7C923254                 lea     ecx, [ecx]
.text:7C923254 _RtlpExecuteHandlerForUnwind@20 endp
.text:7C923254
.text:7C923256
.text:7C923256 // =============== S U B R O U T I N E =======================================
.text:7C923256
.text:7C923256 //     IN PEXCEPTION_RECORD ExceptionRecord,
.text:7C923256 //     IN PVOID EstablisherFrame,
.text:7C923256 //     IN OUT PCONTEXT ContextRecord,
.text:7C923256 //        OUT PVOID DispatcherContext,
.text:7C923256 //     IN PEXCEPTION_ROUTINE ExceptionRoutine
.text:7C923256
.text:7C923256 // __fastcall ExecuteHandler(x, x, x, x, x)
.text:7C923256 ExecuteHandler@20 proc near             // CODE XREF: RtlpExecuteHandlerForException(x,x,x,x,x)+5↑j
.text:7C923256
.text:7C923256 arg_ExceptionRecord= dword ptr  4
.text:7C923256 arg_EstablisherFrame= dword ptr  8
.text:7C923256 arg_ContextRecord= dword ptr  0Ch
.text:7C923256 arg_OUT_DispatcherContext= dword ptr  10h
.text:7C923256 arg_ExceptionRoutine= dword ptr  14h
.text:7C923256
.text:7C923256                 push    ebx
.text:7C923257                 push    esi
.text:7C923258                 push    edi
.text:7C923259                 xor     eax, eax
.text:7C92325B                 xor     ebx, ebx
.text:7C92325D                 xor     esi, esi
.text:7C92325F                 xor     edi, edi
.text:7C923261                 push    [esp+0Ch+arg_ExceptionRoutine]
.text:7C923265                 push    [esp+10h+arg_OUT_DispatcherContext]
.text:7C923269                 push    [esp+14h+arg_ContextRecord]
.text:7C92326D                 push    [esp+18h+arg_EstablisherFrame]
.text:7C923271                 push    [esp+1Ch+arg_ExceptionRecord]
.text:7C923275                 call    ExecuteHandler2@20 //     IN PEXCEPTION_RECORD ExceptionRecord,
.text:7C923275                                         //     IN PVOID EstablisherFrame,
.text:7C923275                                         //     IN OUT PCONTEXT ContextRecord,
.text:7C923275                                         //        OUT PVOID DispatcherContext,
.text:7C923275                                         //     IN PEXCEPTION_ROUTINE ExceptionRoutine
.text:7C92327A                 pop     edi
.text:7C92327B                 pop     esi
.text:7C92327C                 pop     ebx
.text:7C92327D                 retn    14h
.text:7C92327D ExecuteHandler@20 endp

RtlpUnlinkHandler 函数如下：

.text:7C92330A ; __stdcall RtlpUnlinkHandler(x)
.text:7C92330A _RtlpUnlinkHandler@4 proc near          ; CODE XREF: RtlUnwind(x,x,x,x)+114↓p
.text:7C92330A
.text:7C92330A arg_0           = dword ptr  4
.text:7C92330A
.text:7C92330A                 mov     ecx, [esp+arg_0]
.text:7C92330E                 mov     ecx, [ecx]
.text:7C923310                 mov     large fs:0, ecx
.text:7C923317                 retn    4
.text:7C923317 _RtlpUnlinkHandler@4 endp

x86下的源码为：

VOID RtlUnwind (
    IN PVOID TargetFrame OPTIONAL,
    IN PVOID TargetIp OPTIONAL,
    IN PEXCEPTION_RECORD ExceptionRecord OPTIONAL,
    IN PVOID ReturnValue
    )
/*++
Routine Description:
    This function initiates an unwind of procedure call frames. The machine
    state at the time of the call to unwind is captured in a context record
    and the unwinding flag is set in the exception flags of the exception
    record. If the TargetFrame parameter is not specified, then the exit unwind
    flag is also set in the exception flags of the exception record. A backward
    walk through the procedure call frames is then performed to find the target
    of the unwind operation.

    N.B.    The captured context passed to unwinding handlers will not be
            a  completely accurate context set for the 386.  This is because
            there isn't a standard stack frame in which registers are stored.

            Only the integer registers are affected.  The segement and
            control registers (ebp, esp) will have correct values for
            the flat 32 bit environment.

    N.B.    If you change the number of arguments, make sure you change the
            adjustment of ESP after the call to RtlpCaptureContext (for
            STDCALL calling convention)

Arguments:
    TargetFrame - Supplies an optional pointer to the call frame that is the
        target of the unwind. If this parameter is not specified, then an exit
        unwind is performed.
    TargetIp - Supplies an optional instruction address that specifies the
        continuation address of the unwind. This address is ignored if the
        target frame parameter is not specified.
    ExceptionRecord - Supplies an optional pointer to an exception record.
    ReturnValue - Supplies a value that is to be placed in the integer
        function return register just before continuing execution.
Return Value: None.
--*/
{
    PCONTEXT ContextRecord;
    CONTEXT ContextRecord1;
    DISPATCHER_CONTEXT DispatcherContext;
    EXCEPTION_DISPOSITION Disposition;
    PEXCEPTION_REGISTRATION_RECORD RegistrationPointer;
    PEXCEPTION_REGISTRATION_RECORD PriorPointer;
    ULONG HighAddress;
    ULONG HighLimit;
    ULONG LowLimit;
    EXCEPTION_RECORD ExceptionRecord1;
    EXCEPTION_RECORD ExceptionRecord2;

    // Get current stack limits.
    RtlpGetStackLimits(&LowLimit, &HighLimit);

    // If an exception record is not specified, then build a local exception
    // record for use in calling exception handlers during the unwind operation.
    if (ARGUMENT_PRESENT(ExceptionRecord) == FALSE) {
        ExceptionRecord = &ExceptionRecord1;
        ExceptionRecord1.ExceptionCode = STATUS_UNWIND;
        ExceptionRecord1.ExceptionFlags = 0;
        ExceptionRecord1.ExceptionRecord = NULL;
        ExceptionRecord1.ExceptionAddress = _ReturnAddress();
        ExceptionRecord1.NumberParameters = 0;
    }

    // If the target frame of the unwind is specified, then set EXCEPTION_UNWINDING
    // flag in the exception flags. Otherwise set both EXCEPTION_EXIT_UNWIND and
    // EXCEPTION_UNWINDING flags in the exception flags.
    if (ARGUMENT_PRESENT(TargetFrame) == TRUE) {
        ExceptionRecord->ExceptionFlags |= EXCEPTION_UNWINDING;
    } else {
        ExceptionRecord->ExceptionFlags |= (EXCEPTION_UNWINDING |
                                                        EXCEPTION_EXIT_UNWIND);
    }

    // Capture the context.
    ContextRecord = &ContextRecord1;
    ContextRecord1.ContextFlags = CONTEXT_INTEGER | CONTEXT_CONTROL | CONTEXT_SEGMENTS;
    RtlpCaptureContext(ContextRecord);

#ifdef STD_CALL

    // Adjust captured context to pop our arguments off the stack
    ContextRecord->Esp += sizeof(TargetFrame) +
                          sizeof(TargetIp)    +
                          sizeof(ExceptionRecord) +
                          sizeof(ReturnValue);
#endif
    ContextRecord->Eax = (ULONG)ReturnValue;

    // Scan backward through the call frame hierarchy, calling exception
    // handlers as they are encountered, until the target frame of the unwind is reached.
    RegistrationPointer = RtlpGetRegistrationHead();
    while (RegistrationPointer != EXCEPTION_CHAIN_END) {

        // If this is the target of the unwind, then continue execution
        // by calling the continue system service.
        if ((ULONG)RegistrationPointer == (ULONG)TargetFrame) {
            ZwContinue(ContextRecord, FALSE);

        // If the target frame is lower in the stack than the current frame,
        // then raise STATUS_INVALID_UNWIND exception.
        } else if ( (ARGUMENT_PRESENT(TargetFrame) == TRUE) &&
                    ((ULONG)TargetFrame < (ULONG)RegistrationPointer) ) {
            ExceptionRecord2.ExceptionCode = STATUS_INVALID_UNWIND_TARGET;
            ExceptionRecord2.ExceptionFlags = EXCEPTION_NONCONTINUABLE;
            ExceptionRecord2.ExceptionRecord = ExceptionRecord;
            ExceptionRecord2.NumberParameters = 0;
            RtlRaiseException(&ExceptionRecord2);
        }

        // If the call frame is not within the specified stack limits or the
        // call frame is unaligned, then raise the exception STATUS_BAD_STACK.
        // Else restore the state from the specified frame to the context record.
        HighAddress = (ULONG)RegistrationPointer +
            sizeof(EXCEPTION_REGISTRATION_RECORD);

        if ( ((ULONG)RegistrationPointer < LowLimit) ||
             (HighAddress > HighLimit) ||
             (((ULONG)RegistrationPointer & 0x3) != 0)
#if !defined(NTOS_KERNEL_RUNTIME)
                ||
             (((ULONG)RegistrationPointer->Handler >= LowLimit) && ((ULONG)RegistrationPointer->Handler < HighLimit))
#endif
           ) {

#if defined(NTOS_KERNEL_RUNTIME)

            // Allow for the possibility that the problem occured on the DPC stack.
            ULONG TestAddress = (ULONG)RegistrationPointer;

            if (((TestAddress & 0x3) == 0) &&
                KeGetCurrentIrql() >= DISPATCH_LEVEL) {

                PKPRCB Prcb = KeGetCurrentPrcb();
                ULONG DpcStack = (ULONG)Prcb->DpcStack;

                if ((Prcb->DpcRoutineActive) &&
                    (HighAddress <= DpcStack) &&
                    (TestAddress >= DpcStack - KERNEL_STACK_SIZE)) {

                    // This error occured on the DPC stack, switch
                    // stack limits to the DPC stack and restart the loop.

                    HighLimit = DpcStack;
                    LowLimit = DpcStack - KERNEL_STACK_SIZE;
                    continue;
                }
            }

#endif
            ExceptionRecord2.ExceptionCode = STATUS_BAD_STACK;
            ExceptionRecord2.ExceptionFlags = EXCEPTION_NONCONTINUABLE;
            ExceptionRecord2.ExceptionRecord = ExceptionRecord;
            ExceptionRecord2.NumberParameters = 0;
            RtlRaiseException(&ExceptionRecord2);
        } else {

            // The handler must be executed by calling another routine
            // that is written in assembler. This is required because
            // up level addressing of the handler information is required
            // when a collided unwind is encountered.
            Disposition = RtlpExecuteHandlerForUnwind(
                ExceptionRecord,
                (PVOID)RegistrationPointer,
                ContextRecord,
                (PVOID)&DispatcherContext,
                RegistrationPointer->Handler);

            // Case on the handler disposition.
            switch (Disposition) {

                // The disposition is to continue the search. Get next
                // frame address and continue the search.
            case ExceptionContinueSearch :
                break;

                // The disposition is colided unwind. Maximize the target
                // of the unwind and change the context record pointer.
            case ExceptionCollidedUnwind :

                // Pick up the registration pointer that was active at
                // the time of the unwind, and simply continue.
                RegistrationPointer = DispatcherContext.RegistrationPointer;
                break;

                // All other disposition values are invalid. Raise
                // invalid disposition exception.
            default :
                ExceptionRecord2.ExceptionCode = STATUS_INVALID_DISPOSITION;
                ExceptionRecord2.ExceptionFlags = EXCEPTION_NONCONTINUABLE;
                ExceptionRecord2.ExceptionRecord = ExceptionRecord;
                ExceptionRecord2.NumberParameters = 0;
                RtlRaiseException(&ExceptionRecord2);
                break;
            }

            // Step to next registration record
            PriorPointer = RegistrationPointer;
            RegistrationPointer = RegistrationPointer->Next;

            // Unlink the unwind handler, since it's been called.
            RtlpUnlinkHandler(PriorPointer);

            // If chain goes in wrong direction or loops, raise an
            // exception.
        }
    }

    if (TargetFrame == EXCEPTION_CHAIN_END) {

        //  Caller simply wants to unwind all exception records.
        //  This differs from an exit_unwind in that no "exit" is desired.
        //  Do a normal continue, since we've effectively found the
        //  "target" the caller wanted.
        ZwContinue(ContextRecord, FALSE);

    } else {

        //  Either (1) a real exit unwind was performed, or (2) the
        //  specified TargetFrame is not present in the exception handler
        //  list.  In either case, give debugger and subsystem a chance
        //  to see the unwind.
        ZwRaiseException(ExceptionRecord, ContextRecord, FALSE);

    }
    return;
}

可参阅：

4 异常返回值、错误码

可以参考《加密与解密第四版8.3.4 P344》

//异常回调函数原型
typedef EXCEPTION_DISPOSITION (__cdecl *PEXCEPTION_ROUTINE)(
	struct _EXCEPTION_RECORD *ExceptionRecord,
	void*  EstablisherFrame,
	struct _CONTEXT *ContextRecord,
	void*  DispatcherContext
)

/*
 * 过滤表达式返回值
 * Legal values for expression in except().
 */
#define EXCEPTION_EXECUTE_HANDLER       1
#define EXCEPTION_CONTINUE_SEARCH       0
#define EXCEPTION_CONTINUE_EXECUTION    -1

/*
 * VEH、SEH的hander返回值
 * Exception disposition return values.
 */
typedef enum _EXCEPTION_DISPOSITION {
    ExceptionContinueExecution,	 //0
    ExceptionContinueSearch,		//1
    ExceptionNestedException,		//2
    ExceptionCollidedUnwind		//3
} EXCEPTION_DISPOSITION;

#define EXCEPTION_NONCONTINUABLE 0x1    // Noncontinuable exception

// Define maximum number of exception parameters.
#define EXCEPTION_MAXIMUM_PARAMETERS 15 // maximum number of exception parameters

// Exception record definition.
typedef struct _EXCEPTION_RECORD {
    NTSTATUS ExceptionCode;
    ULONG ExceptionFlags;
    struct _EXCEPTION_RECORD *ExceptionRecord;
    PVOID ExceptionAddress;
    ULONG NumberParameters;
    ULONG_PTR ExceptionInformation[EXCEPTION_MAXIMUM_PARAMETERS];
    } EXCEPTION_RECORD;
//
// Exception Record Offset, Flag, and Enumerated Type Definitions
//

#define EXCEPTION_NONCONTINUABLE 0x1
#define EXCEPTION_UNWINDING 0x2         // Unwind is in progress
#define EXCEPTION_EXIT_UNWIND 0x4       // Exit unwind is in progress
#define EXCEPTION_STACK_INVALID 0x8     // Stack out of limits or unaligned
#define EXCEPTION_NESTED_CALL 0x10      // Nested exception handler call
#define EXCEPTION_TARGET_UNWIND 0x20    // Target unwind in progress
#define EXCEPTION_COLLIDED_UNWIND 0x40  // Collided exception handler call
#define EXCEPTION_UNWIND 0x66

#define ExceptionContinueExecution 0x0
#define ExceptionContinueSearch 0x1
#define ExceptionNestedException 0x2
#define ExceptionCollidedUnwind 0x3

#define ErExceptionCode 0x0
#define ErExceptionFlags 0x4
#define ErExceptionRecord 0x8
#define ErExceptionAddress 0xc
#define ErNumberParameters 0x10
#define ErExceptionInformation 0x14
#define ExceptionRecordLength 0x50

5 __SEH_prolog 和 __SEH_epilog

因为几乎所有由 MSC 编译生成的 sys、dll、exe 文件都需要使用__except_handle3 异常处理函数，并且都需要进行 SEH 的安装和卸载，所以编译器把这部分代码提取出来，形成了两个独立的函数，分别叫作 __SEH_prolog 和 __SEH_epilog。它们的主要作用就是把__excep_handler3 安装为 SEH 处理函数及卸载，这也是在反汇编那些使用了 SEH 的系统 API时总会看到如下代码的原因。

如下在 0x7C80B6E3处：

.text:7C80B6DC // __stdcall BaseThreadStart(x, x)
.text:7C80B6DC _BaseThreadStart@8 proc near            // CODE XREF: BaseThreadStartThunk(x,x)+6↓j
.text:7C80B6DC                                         // BaseFiberStart()+12↓p
.text:7C80B6DC
.text:7C80B6DC var_20          = dword ptr -20h
.text:7C80B6DC uExitCode       = dword ptr -1Ch
.text:7C80B6DC ms_exc          = CPPEH_RECORD ptr -18h
.text:7C80B6DC arg_0           = dword ptr  8
.text:7C80B6DC arg_4           = dword ptr  0Ch
.text:7C80B6DC // __unwind { // __SEH_prolog
.text:7C80B6DC                 push    10h
.text:7C80B6DE                 push    offset stru_7C80B720
.text:7C80B6E3                 call    __SEH_prolog		//在FS:[0]链条上挂入一个EXCEPTION_REGISTR_RECORD（最后一道防线）
.text:7C80B6E8 //   __try { // __except at loc_7C83AB3E
.text:7C80B6E8                 and     [ebp+ms_exc.registration.TryLevel], 0
.text:7C80B6EC                 mov     eax, large fs:18h
.text:7C80B6F2                 mov     [ebp+var_20], eax
.text:7C80B6F5                 cmp     dword ptr [eax+10h], 1E00h
.text:7C80B6FC                 jnz     short loc_7C80B70D
.text:7C80B6FE                 cmp     _BaseRunningInServerProcess, 0
.text:7C80B705                 jnz     short loc_7C80B70D
.text:7C80B707                 call    ds:__imp__CsrNewThread@0 // CsrNewThread()
.text:7C80B70D
.text:7C80B70D loc_7C80B70D:                           // CODE XREF: BaseThreadStart(x,x)+20↑j
.text:7C80B70D                                         // BaseThreadStart(x,x)+29↑j
.text:7C80B70D                 push    [ebp+arg_4]
.text:7C80B710                 call    [ebp+arg_0]
.text:7C80B713                 push    eax             // dwExitCode
.text:7C80B714
.text:7C80B714 loc_7C80B714:                           // CODE XREF: BaseThreadStart(x,x)+2F46F↓j
.text:7C80B714                 call    _ExitThread@4   // ExitThread(x)
.text:7C80B714 //   } // starts at 7C80B6E8
.text:7C80B714 // } // starts at 7C80B6DC
.text:7C80B714 _BaseThreadStart@8 endp

5.1 __SEH_prolog

__SEH_prolog 函数分析如下：

.text:7C8024D6 // =============== S U B R O U T I N E =======================================
.text:7C8024D6
.text:7C8024D6 // Attributes: library function
.text:7C8024D6
.text:7C8024D6 __SEH_prolog    proc near               // CODE XREF: DeviceIoControl(x,x,x,x,x,x,x,x)+7↑p
.text:7C8024D6                                         // ReadFile(x,x,x,x,x)+7↑p ...
.text:7C8024D6
.text:7C8024D6 arg_scopetable  = dword ptr  8
.text:7C8024D6
.text:7C8024D6                 push    offset __except_handler3
.text:7C8024DB                 mov     eax, large fs:0
.text:7C8024E1                 push    eax
.text:7C8024E2                 mov     eax, [esp+8+arg_scopetable] // eax = 0xc
.text:7C8024E6                 mov     [esp+8+arg_scopetable], ebp
.text:7C8024EA                 lea     ebp, [esp+8+arg_scopetable]
.text:7C8024EE                 sub     esp, eax
.text:7C8024F0                 push    ebx
.text:7C8024F1                 push    esi
.text:7C8024F2                 push    edi
.text:7C8024F3                 mov     eax, [ebp-8]    // eax = 上一个函数返回地址
.text:7C8024F6                 mov     [ebp-18h], esp  // 保存 esp
.text:7C8024F9                 push    eax
.text:7C8024FA                 mov     eax, [ebp-4]    // eax = scopetable
.text:7C8024FD                 mov     dword ptr [ebp-4], 0FFFFFFFFh
.text:7C802504                 mov     [ebp-8], eax
.text:7C802507                 lea     eax, [ebp-10h]  // eax = fs:[0]
.text:7C80250A                 mov     large fs:0, eax
.text:7C802510                 retn
.text:7C802510 __SEH_prolog    endp // sp-analysis failed

5.2 CPPEH_RECORD与ms_exc

参考本文 2.2、上面对 __SEH_prolog 源代码的分析、对 __SEH_prolog4 源代码的分析，以及《加密与解密第二版 8.3.4 P343》有如下结论。

实际上 __SEH_prolog 函数每次都在栈上建立的是 CPPEH_RECORD 结构，这是编译器的扩展，VS2019也都在用该结构。

C/C++ 编译器扩展 SEH 的异常帧结构为 CPPEH_RECORD：

struct CPPEH_RECORD
{
  DWORD old_esp;
  EXCEPTION_POINTERS *exc_ptr;		//在异常处理函数中压入栈，方便给异常过滤器使用
  struct EXCEPTION_REGISTRATION registration;
};

typedef struct _EXCEPTION_POINTERS {
    PEXCEPTION_RECORD ExceptionRecord;
    PCONTEXT ContextRecord;
} EXCEPTION_POINTERS, *PEXCEPTION_POINTERS;

struct _EXCEPTION_REGISTRATION
{
    struct _EXCEPTION_REGISTRATION* prev;
    void (*handler)(PEXCEPTION_RECORD, PEXCEPTION_ REGISTRATION, PCONTEXT, PEXCEPTION_RECORD);
    struct scopetable_entry * scopetable;
    int trylevel;
    int _ebp;
};

在 IDA 中经常会在一个函数开头看到这样的局部变量：

.text:7C817044 ms_exc          = CPPEH_RECORD ptr -18h

.text:7C817044 ; __unwind { // __SEH_prolog
.text:7C817044                 push    0Ch
.text:7C817046                 push    offset stru_7C817070 ; scopetable
.text:7C81704B                 call    __SEH_prolog
...

实际上这里的 ms_exc 就是 CPPEH_RECORD 结构，调用 __SEH_prolog 在当前堆栈构建 CPPEH_RECORD 结构，当 __SEH_prolog 函数返回后，esp 指向 edi 寄存器。

5.3 __SEH_epilog

__SEH_epilog 函数如下：

.text:7C802511 // =============== S U B R O U T I N E =======================================
.text:7C802511
.text:7C802511 // Attributes: library function
.text:7C802511
.text:7C802511 __SEH_epilog    proc near               // CODE XREF: DeviceIoControl(x,x,x,x,x,x,x,x):loc_7C801693↑p
.text:7C802511                                         // ReadFile(x,x,x,x,x):loc_7C801897↑p ...
.text:7C802511                 mov     ecx, [ebp-10h]
.text:7C802514                 mov     large fs:0, ecx // ecx == EXCEPTION_REGISTRATION
.text:7C80251B                 pop     ecx
.text:7C80251C                 pop     edi
.text:7C80251D                 pop     esi
.text:7C80251E                 pop     ebx
.text:7C80251F                 leave
.text:7C802520                 push    ecx
.text:7C802521                 retn
.text:7C802521 __SEH_epilog    endp // sp-analysis failed

6 异常处理相关的流程图
