1 线程链表

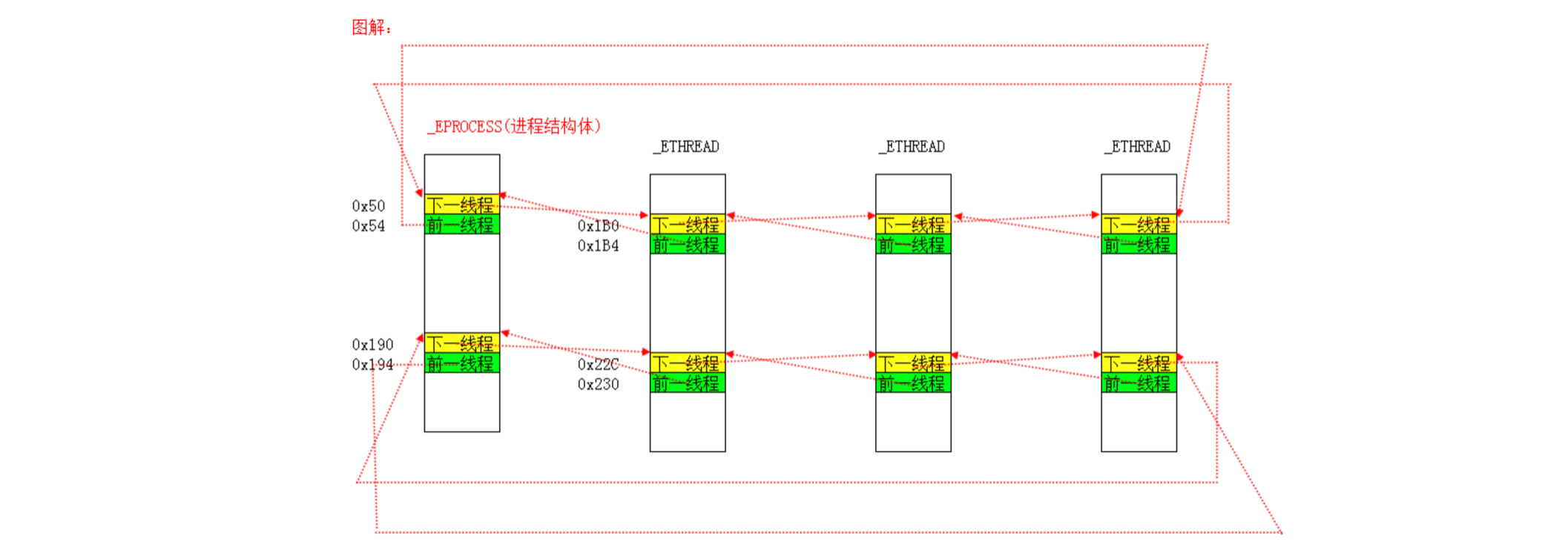

进程结构体EPROCESS（0x50和0x190）是2个链表，里面圈着当前进程所有的线程。

对进程断链，程序可以正常运行，原因是CPU执行与调度是基于线程的，进程断链只是影响一些遍历系统进程的API，并不会影响程序执行。
对线程断链也是一样的，断链后在Windbg、任务管理器或者OD中无法看到被断掉的线程，但并不影响其执行（仍然再跑)。

线程的三种状态：等待（Wait），运行（Running），就绪（Ready）。每种状态下的线程实际上都由相应的双向循环链表串起来，操作系统通过这些链表来调度线程。

正在运行中的线程存储在KPCR中，就绪和等待的线程全在另外的33个链表中。一个等待链表，32个就绪链表。

1.1 等待链表（Wait）

等待链表（一个）：Wait，挂起，阻塞。

线程调用了Sleep()、WaitForSingleObject()、SuspendThread()或者以挂起状态CreateThread()等函数时，就将线程挂到这个链表。

在KTHREAD偏移0x60处的成员WaitListEntry串起来的链表即位系统中所有处于等待的线程。

等待线程存储在等待链表头KiWaitListHead中，KiWaitListHead是一个全局变量，可以dd查看。

1 2	kd> dd KiWaitListHead 8055d4a8 862da080 860f0988 00000011 00000000

地址0x8055d4a8存储了WaitListEntry，这是一个_LIST_ENTRY，它属于某个线程_KTHREAD + 0x60的位置。

1 2	+0x060 WaitListEntry : _LIST_ENTRY +0x060 SwapListEntry : _SINGLE_LIST_ENTRY

验证一下：看到[ 0x862da080 - 0x860f0988 ]则说明没问题。

kd> dt _KTHREAD 0x8055d4a8-0x60
nt!_KTHREAD
   +0x000 Header           : _DISPATCHER_HEADER
   ...
   +0x060 WaitListEntry    : _LIST_ENTRY [ 0x862da080 - 0x860f0988 ]
   +0x060 SwapListEntry    : _SINGLE_LIST_ENTRY

_KTHREAD + 0x60是一个共用体union，线程处于等待Wait或者调度Ready状态就会存到这个位置的链表里，如果是等待状态，这个地方就是等待链表；如果是调度状态，这里就是调度链表。因为一个线程同时只能处于一种状态。如上WaitListEntry有值，而SwapListEntry是空的，说明此时线程处于等待状态。

举例说明，我们可以看看当前的 WaitListEntry.FLink 线程是属于哪个进程：
首先通过 ETHREAD 找到 EPROCESS：

kd> dt _ETHREAD 0x860f0988-0x60
nt!_ETHREAD
  ...
  +0x220 ThreadsProcess   : 0x863d5380 _EPROCESS
  ...

然后看看镜像名：

kd> dt _EPROCESS 0x863d5380
nt!_EPROCESS
  ...
  +0x174 ImageFileName    : [16]  "Dbgview.exe"
  ...

1.2 运行线程（Running）

一个核只有一个运行中的线程，运行中的线程存储在 KPCR 中。

kd> r fs
fs=00000030
kd> r gdtr
gdtr=8003f000
kd> dq 0x8003f000+0x6*0x8
8003f030  ffc093df`f0000001 0040f300`00000fff

KPCR == FS:[0] == 0xFFDFF000。

kd> dt _KPCR 0xFFDFF000
nt!_KPCR
   +0x000 NtTib            : _NT_TIB
   +0x01c SelfPcr          : 0xffdff000 _KPCR
   +0x020 Prcb             : 0xffdff120 _KPRCB
   +0x024 Irql             : 0 ''
   +0x028 IRR              : 0
   +0x02c IrrActive        : 0
   +0x030 IDR              : 0xffffffff
   +0x034 KdVersionBlock   : 0x8054e2b8 Void
   +0x038 IDT              : 0x8003f400 _KIDTENTRY
   +0x03c GDT              : 0x8003f000 _KGDTENTRY
   +0x040 TSS              : 0x80042000 _KTSS
   +0x044 MajorVersion     : 1
   +0x046 MinorVersion     : 1
   +0x048 SetMember        : 1
   +0x04c StallScaleFactor : 0x960
   +0x050 DebugActive      : 0 ''
   +0x051 Number           : 0 ''
   +0x052 Spare0           : 0 ''
   +0x053 SecondLevelCacheAssociativity : 0 ''
   +0x054 VdmAlert         : 0
   +0x058 KernelReserved   : [14] 0
   +0x090 SecondLevelCacheSize : 0
   +0x094 HalReserved      : [16] 0
   +0x0d4 InterruptMode    : 0
   +0x0d8 Spare1           : 0 ''
   +0x0dc KernelReserved2  : [17] 0
   +0x120 PrcbData         : _KPRCB

kd> dt _NT_TIB 0xFFDFF000
nt!_NT_TIB
   +0x000 ExceptionList    : 0x80551cb0 _EXCEPTION_REGISTRATION_RECORD
   +0x004 StackBase        : 0x805524f0 Void
   +0x008 StackLimit       : 0x8054f700 Void
   +0x00c SubSystemTib     : (null)
   +0x010 FiberData        : (null)
   +0x010 Version          : 0
   +0x014 ArbitraryUserPointer : (null)
   +0x018 Self             : (null)

可以看到：

GDT：0x8003f000。
IDT：0x8003f400。
TSS：0x80042000。
…

1.3 调度链表（Ready）

调度链表有32个，所有就绪线程根据32个不同的优先级，各自存储在32个链表中。优先级：0 - 31（0最低，31最高）。默认优先级一般是8。

改变线程优先级就是从一个链表里面卸下来挂到另外一个链表上。

这32个链表是正在调度中的线程：包括正在运行的和准备运行的。比如：只有一个CPU但有10个线程在运行，那么某一时刻，正在运行的线程在KPCR中，其他9个在这32个链表中。

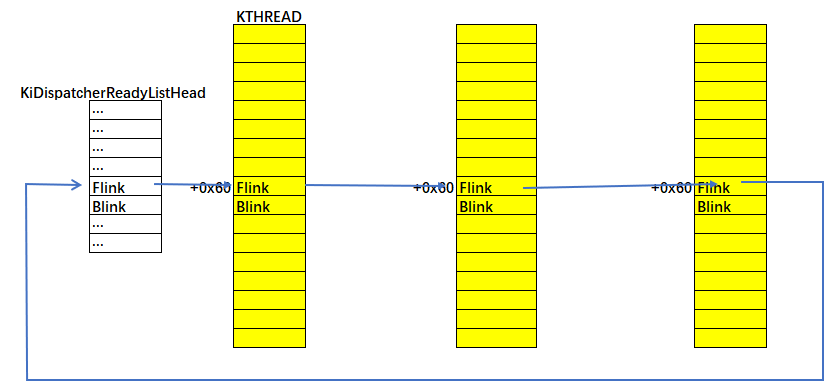

通过全局变量KiDispatcherReadyListHead可以查看这32个链表的链表头：

kd> dd  KiDispatcherReadyListHead L70
8055df80  8055df80 8055df80 8055df88 8055df88
8055df90  8055df90 8055df90 8055df98 8055df98
8055dfa0  8055dfa0 8055dfa0 8055dfa8 8055dfa8
8055dfb0  8055dfb0 8055dfb0 8055dfb8 8055dfb8
8055dfc0  8055dfc0 8055dfc0 8055dfc8 8055dfc8
8055dfd0  8055dfd0 8055dfd0 8055dfd8 8055dfd8
8055dfe0  8055dfe0 8055dfe0 8055dfe8 8055dfe8
8055dff0  8055dff0 8055dff0 8055dff8 8055dff8
8055e000  8055e000 8055e000 8055e008 8055e008
8055e010  8055e010 8055e010 8055e018 8055e018
8055e020  8055e020 8055e020 8055e028 8055e028
8055e030  8055e030 8055e030 8055e038 8055e038
8055e040  8055e040 8055e040 8055e048 8055e048
8055e050  8055e050 8055e050 8055e058 8055e058
8055e060  8055e060 8055e060 8055e068 8055e068
8055e070  8055e070 8055e070 8055e078 8055e078
8055e080  00000000 00000000 00000000 00000000
8055e090  00000000 00000000 00000000 00000000

每两个4字节就构成了一个LIST_ENTRY，我们发现这里32个链表都是空的（BLINK == FLINK == 当前地址，说明链表是空的。），原因是现在Windbg把系统挂起了，所有线程都处于等待状态，不能被调度了。

说明：等待链表和调度链表都是在_KTHREAD + 0x60，是一个共用体union，线程处于等待Wait或者调度Ready状态就会存到这个位置的链表里，如果是等待状态，这个地方就是等待链表；如果是调度状态，这里就是调度链表。

1 2	+0x060 WaitListEntry : _LIST_ENTRY +0x060 SwapListEntry : _SINGLE_LIST_ENTRY

1.4 总结

XP只有一套这样的33个链表，也就是说上面这个数组只有一个，多核也只有一个。Win7也是一样的只有一个组，如果是64位的，那就有64个链表。
服务器版本：KiWaitListHead整个系统只有一个，但KiDispatcherReadyListHead这个数组有几个CPU就有几组。
正在运行的线程在KPCR中。
准备运行的线程在32个调度链表中（0 - 31级），KiDispatcherReadyListHead 是个数组存储了这32个链表头。
等待状态的线程存储在等待链表中，KiWaitListHead存储链表头。
等待链表都挂一个相同的位置：_KTHREAD(0x060)。

2 模拟线程切换

2.1 代码模版

#include <stdio.h>
#include <tchar.h>
#include <string.h>
#include <Windows.h>

#pragma warning(disable: 4996)

//--------------------------------------------------------------------------------------------
//--------------------------------------------------------------------------------------------

#define MAXGMTHREAD 0x100

#define GMTHREAD_CREATE		0x01
#define GMTHREAD_READY		0x02
#define GMTHREAD_RUNNING	0x04
#define GMTHREAD_SLEEP		0x08
#define GMTHREAD_EXIT		0x100

#define GMTHREADSTACKSIZE 0x80000

//--------------------------------------------------------------------------------------------
//--------------------------------------------------------------------------------------------

// 线程结构体（仿ETHREAD）
typedef struct {
	char *name;							// 线程名，相当于线程TID
	int Flags;							// 线程状态
	int SleepMillisecondDot;			// 休眠时间
	void *InitialStack;					// 线程堆栈起始位置
	void *StackLimit;					// 线程堆栈界限
	void *KernelStack;					// 线程堆栈当前位置，即ESP0
	void *lpParameter;					// 线程函数参数
	void (*func)(void *lpParameter);	// 线程函数
} GMThread_t;

//--------------------------------------------------------------------------------------------
//--------------------------------------------------------------------------------------------

// 当前调度线程下标
int CurrentThreadIndex = 0;

// 线程调度队列
GMThread_t GMThreadList[MAXGMTHREAD] = { 0 };

void *WindowsStackLimit = NULL;

//--------------------------------------------------------------------------------------------
//--------------------------------------------------------------------------------------------

void SwitchContext(GMThread_t *OldGMThreadp, GMThread_t *NewGMThreadp);
void GMThreadStartup(GMThread_t *GMThreadp);
void IdleGMThread(void *lpParameter);
void PushStack(unsigned int **Stackpp, unsigned int v);
void InitGMThread (GMThread_t *GMThreadp, char *name, void (*func)(void *lpParameter), void *lpParameter);
int RegisterGMThread(char *name, void (*func)(void *lpParameter), void *lpParameter);
void Scheduling();
void GMSleep(int Milliseconds);
void Thread1(void *lpParameter);
void Thread2(void *lpParameter);
void Thread3(void *lpParameter);
void Thread4(void *lpParameter);

//--------------------------------------------------------------------------------------------
//--------------------------------------------------------------------------------------------

int _tmain(int argc, _TCHAR* argv[])
{
	// 初始化线程环境
	RegisterGMThread("Thread1", Thread1, NULL);
	RegisterGMThread("Thread2", Thread2, NULL);
	RegisterGMThread("Thread3", Thread3, NULL);
	RegisterGMThread("Thread4", Thread4, NULL);

	// 仿Windows线程切换，模拟系统时钟中断，是被动切换
	//Scheduling();
	for (;;)
	{
		Sleep(20);
		Scheduling();
		// 如果回到主线程，说明没有找到就绪线程，CurrentThreadIndex 一定是 0
		//printf("时钟中断. %d\n", CurrentThreadIndex);
	}
	return 0;
}

// 线程切换函数
__declspec(naked) void SwitchContext(GMThread_t *OldGMThreadp, GMThread_t *NewGMThreadp)
{
	__asm
	{
		// 当前线程保存寄存器到自己的栈顶
		push ebp;
		mov ebp,esp;
		push edi;
		push esi;
		push ebx;
		push ecx;
		push edx;
		push eax;

		mov esi,OldGMThreadp; // mov esi, [ebp + 0x08]
		mov edi,NewGMThreadp; // mov edi, [ebp + 0x0C]

		mov [esi + GMThread_t.KernelStack], esp; // 保存旧ESP
		mov esp,[edi + GMThread_t.KernelStack]; // 设置新ESP

		// 从新线程的栈里恢复寄存器的值
		pop eax;
		pop edx;
		pop ecx;
		pop ebx;
		pop esi;
		pop edi;
		pop ebp;

		// 返回到新线程之前调用 SwitchContext 的地方；如果是第一次调度，则跳转到 GMThreadStartup
		ret;
	}
}

// 此函数在 SwitchContext 的 ret 指令执行时调用，功能是调用线程入口函数
void GMThreadStartup(GMThread_t *GMThreadp)
{
	GMThreadp->func(GMThreadp->lpParameter);
	GMThreadp->Flags = GMTHREAD_EXIT;
	Scheduling();
	printf("这句永远不会执行，因为修改线程状态为退出，Scheduling 永远不会返回到这里.\n");
	return;
}

// 空闲线程，没事做就调用它
void IdleGMThread(void *lpParameter)
{
	printf("IdleGMThread-------------------\n");
	Scheduling();
	return;
}

// 模拟压栈
void PushStack(unsigned int **Stackpp, unsigned int v)
{
	*Stackpp -= 1;
	**Stackpp = v;

	return;
}

// 初始化线程结构体和线程栈，设置状态为“就绪”
void InitGMThread (GMThread_t *GMThreadp, char *name, void (*func)(void *lpParameter), void *lpParameter)
{
	unsigned char *StackPages;
	unsigned int *ESP;
	// 结构初始化赋值
	GMThreadp->Flags = GMTHREAD_CREATE;
	GMThreadp->name = name;
	GMThreadp->func = func;
	GMThreadp->lpParameter = lpParameter;
	// 申请栈空间
	StackPages = (unsigned char*)VirtualAlloc(NULL,GMTHREADSTACKSIZE, MEM_COMMIT, PAGE_READWRITE);
	// 清零
	memset(StackPages,0,GMTHREADSTACKSIZE);
	// 栈初始化地址
	GMThreadp->InitialStack = (StackPages + GMTHREADSTACKSIZE);
	// 栈限制
	GMThreadp->StackLimit = StackPages;
	// 栈地址
	ESP = (unsigned int *)GMThreadp->InitialStack;

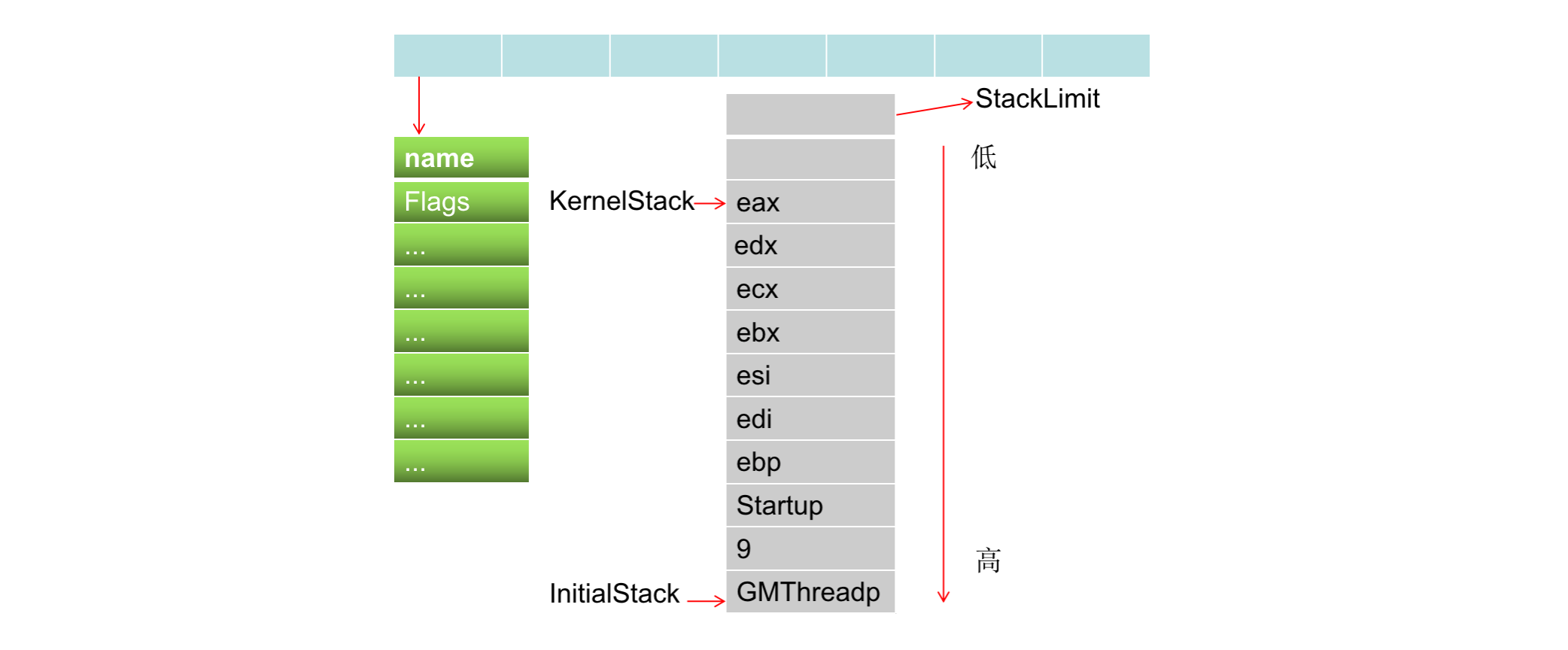

	// 初始化线程栈
	PushStack(&ESP, (unsigned int)GMThreadp);	// 通过这个指针来找到：线程函数、函数参数
	PushStack(&ESP, (unsigned int)0);		// 平衡堆栈，此值无意义，详见 SwitchContext 函数注释
	PushStack(&ESP, (unsigned int)GMThreadStartup);	// 线程入口函数，这个函数负责调用线程函数
	PushStack(&ESP, (unsigned int)0);		// push ebp，此值无意义，是寄存器初始值
	PushStack(&ESP, (unsigned int)0);		// push edi，此值无意义，是寄存器初始值
	PushStack(&ESP, (unsigned int)0);		// push esi，此值无意义，是寄存器初始值
	PushStack(&ESP, (unsigned int)0);		// push ebx，此值无意义，是寄存器初始值
	PushStack(&ESP, (unsigned int)0);		// push ecx，此值无意义，是寄存器初始值
	PushStack(&ESP, (unsigned int)0);		// push edx，此值无意义，是寄存器初始值
	PushStack(&ESP, (unsigned int)0);		// push eax，此值无意义，是寄存器初始值

	GMThreadp->KernelStack = ESP;

	GMThreadp->Flags = GMTHREAD_READY;

	return;
}

// 添加新线程到调度队列，然后初始化线程
int RegisterGMThread(char *name, void (*func)(void *lpParameter), void *lpParameter)
{
	int i;

	// 找一个空位置，或者是name已经存在的那个项
	// 下标0是当前正在运行的线程，所以从1开始遍历
	for (i = 1; GMThreadList[i].name; i++)
	{
		if (0 == stricmp(GMThreadList[i].name, name))//不区分大小写
		{
			break;
		}
	}
	// 初始化线程结构体
	InitGMThread(&GMThreadList[i], name, func, lpParameter);

	return (i | 0x55AA0000);
}

// 线程调度函数，功能是遍历调度队列，找到“就绪”线程，然后切换线程
void Scheduling()
{
	int i;
	int TickCount;
	GMThread_t *OldGMThreadp;
	GMThread_t *NewGMThreadp;

	TickCount = GetTickCount(); // GetTickCount 返回操作系统启动到目前为止经过的毫秒
	// 正在调度的线程，第一次是 GMThreadList[0]，这个表示主线程
	OldGMThreadp = &GMThreadList[CurrentThreadIndex];

	// 遍历线程调度队列，找第一个“就绪”线程
	// 如果找不到，就回到主函数，模拟时钟中断
	NewGMThreadp = &GMThreadList[0];
	for (i = 1; GMThreadList[i].name; i++)
	{
		// 如果达到“等待时间”，就修改状态为“就绪”
		if (GMThreadList[i].Flags & GMTHREAD_SLEEP)
		{
			if (TickCount > GMThreadList[i].SleepMillisecondDot)
			{
				GMThreadList[i].Flags = GMTHREAD_READY;
			}
		}
		// 找到“就绪”线程
		if (GMThreadList[i].Flags & GMTHREAD_READY)
		{
			NewGMThreadp = &GMThreadList[i];
			break;
		}
	}
	// 更新当前调度线程下标
	CurrentThreadIndex = NewGMThreadp - GMThreadList;
	// 线程切换
	SwitchContext(OldGMThreadp, NewGMThreadp);
	return;
}

// 正在运行的线程主动调用此函数，将自己设置成“等待”状态，然后让调度函数调度其他线程
void GMSleep(int Milliseconds)
{
	GMThread_t *GMThreadp;
	GMThreadp = &GMThreadList[CurrentThreadIndex];

	if ((GMThreadp->Flags) != 0)
	{
		GMThreadp->SleepMillisecondDot = GetTickCount() + Milliseconds;
		GMThreadp->Flags = GMTHREAD_SLEEP;
	}

	Scheduling();
	return;
}

void Thread1(void *lpParameter)
{
	int i;
	for (i = 0; i < 3; i++)
	{
		printf("Thread1\n");
		GMSleep(100); // 主动切换，模拟WIN32 API
	}

	return;
}

void Thread2(void *lpParameter)
{
	int i = 0;
	while (++i)
	{
		printf("	Thread2(%d)\n", i);
		GMSleep(200); // 主动切换，模拟WIN32 API
	}

	return;
}

void Thread3(void *lpParameter)
{
	int i = 0;
	while (++i)
	{
		printf("		Thread3(%d)\n", i);
		GMSleep(200); // 主动切换，模拟WIN32 API
	}

	return;
}

void Thread4(void *lpParameter)
{
	int i = 0;
	while (++i)
	{
		printf("			Thread4(%d)\n", i);
		GMSleep(400); // 主动切换，模拟WIN32 API
	}

	return;
}

2.2 线程切换

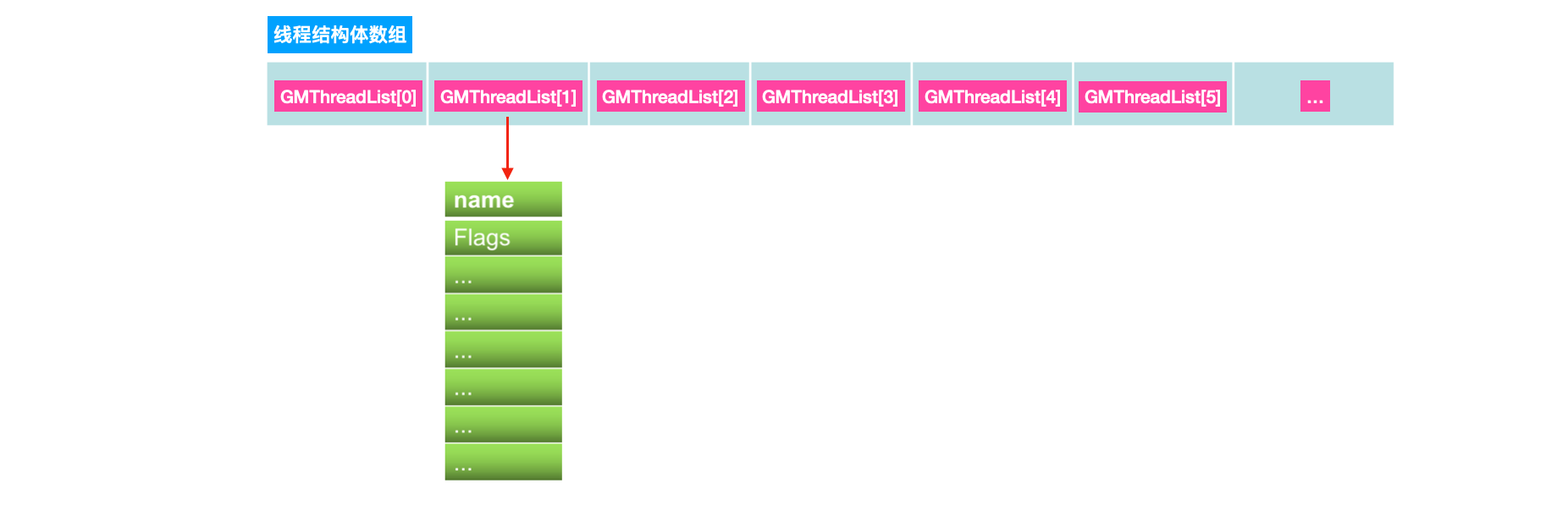

关键结构体

//线程结构体(仿EHREAD)
typedef struct
{
	char *name;		//线程名 相当于线程TID
	int Flags;		//线程状态
	int SleepMillisecondDot;//休眠时间

	void *InitialStack;	//线程堆栈起始位置，栈底
	void *StackLimit;	//线程堆栈界限，申请内存块的顶
	void *KernelStack;	//线程堆栈当前位置,也就是ESP

	void *lpParameter;	//线程函数的参数
	void (*func)(void *lpParameter);//线程函数

} GMThread_t;

线程链表

在之前已经讲解过，正在运行的线程在KPCR中，另外还有1个等待链表和32个就绪链表。我们在模拟线程切换时就简单定义一个数组来存储所有的链表，其中第一个（下标为0）的表示正在运行的线程。

所谓创建线程，就是创建一个结构体，并且挂到这个数组中。此时的线程状态为：创建。

初始化线程堆栈

// 初始化线程栈
PushStack(&ESP, (unsigned int)GMThreadp);	// 通过这个指针来找到：线程函数、函数参数
PushStack(&ESP, (unsigned int)0);		// 平衡堆栈，此值无意义，详见 SwitchContext 函数注释
PushStack(&ESP, (unsigned int)GMThreadStartup);	// 线程入口函数，这个函数负责调用线程函数
PushStack(&ESP, (unsigned int)0);		// push ebp，此值无意义，是寄存器初始值
PushStack(&ESP, (unsigned int)0);		// push edi，此值无意义，是寄存器初始值
PushStack(&ESP, (unsigned int)0);		// push esi，此值无意义，是寄存器初始值
PushStack(&ESP, (unsigned int)0);		// push ebx，此值无意义，是寄存器初始值
PushStack(&ESP, (unsigned int)0);		// push ecx，此值无意义，是寄存器初始值
PushStack(&ESP, (unsigned int)0);		// push edx，此值无意义，是寄存器初始值
PushStack(&ESP, (unsigned int)0);		// push eax，此值无意义，是寄存器初始值

1）线程不是被动切换的，而是主动让出CPU。
2）线程切换并没有使用TSS来保存寄存器，而是使用堆栈。
3）线程切换的过程就是堆栈切换的过程。

3 逆向分析-KiSwapContext函数

我们要带着问题开始逆向：

SwapContext 有几个参数，分别是什么？
SwapContext 在哪里实现了线程切换？
线程切换的时候，会切换CR3吗？切换CR3的条件是什么？

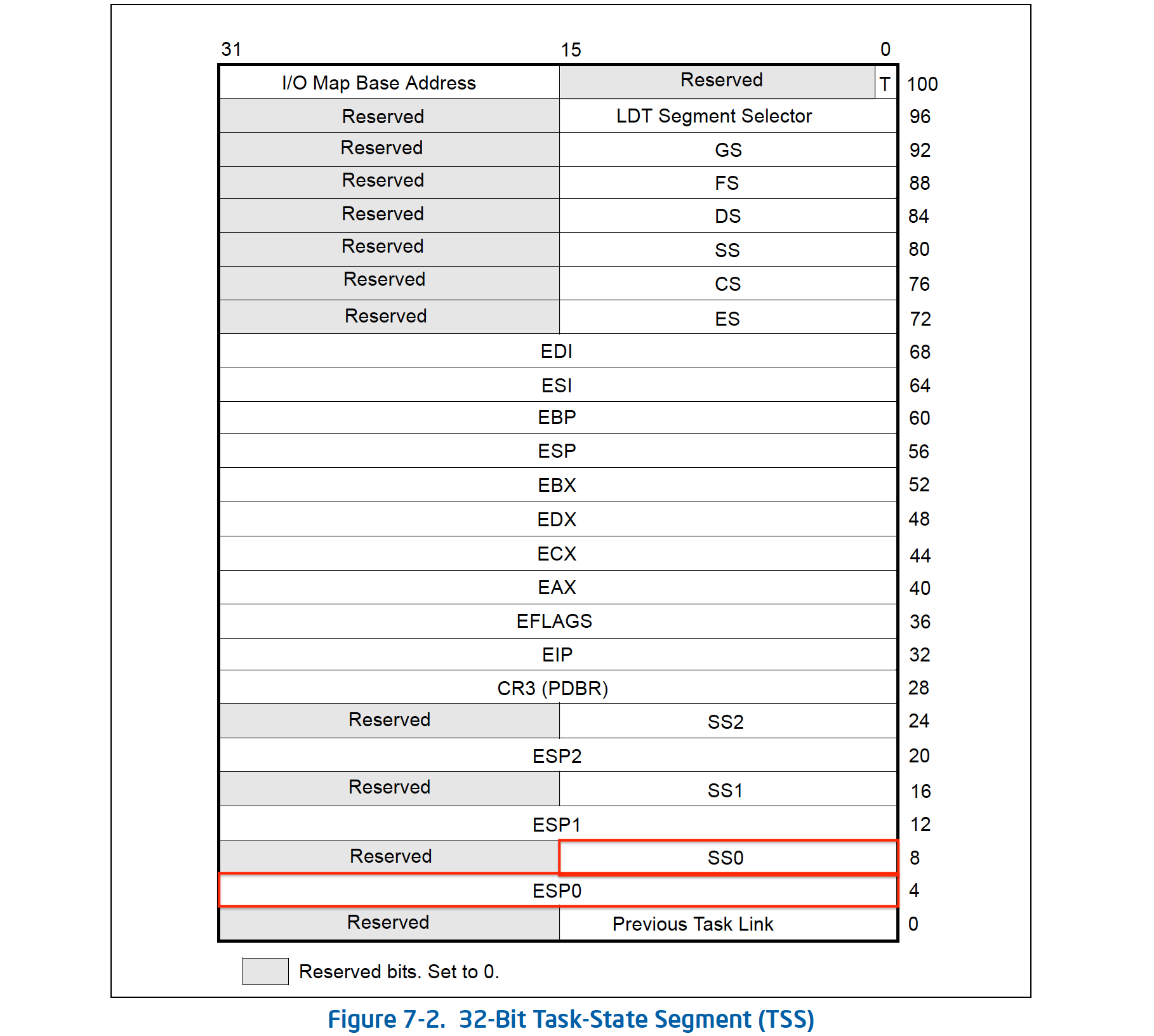

中断门提权时，CPU会从TSS得到ESP0和SS0，TSS中存储的一定是当前线程的ESP0和SS0吗？如何做到的？
FS:[0]在3环指向TEB，但是线程有很多，FS:[0]指向的是哪个线程的TEB，如何做到的？
0环的 ExceptionList 在哪里备份的？

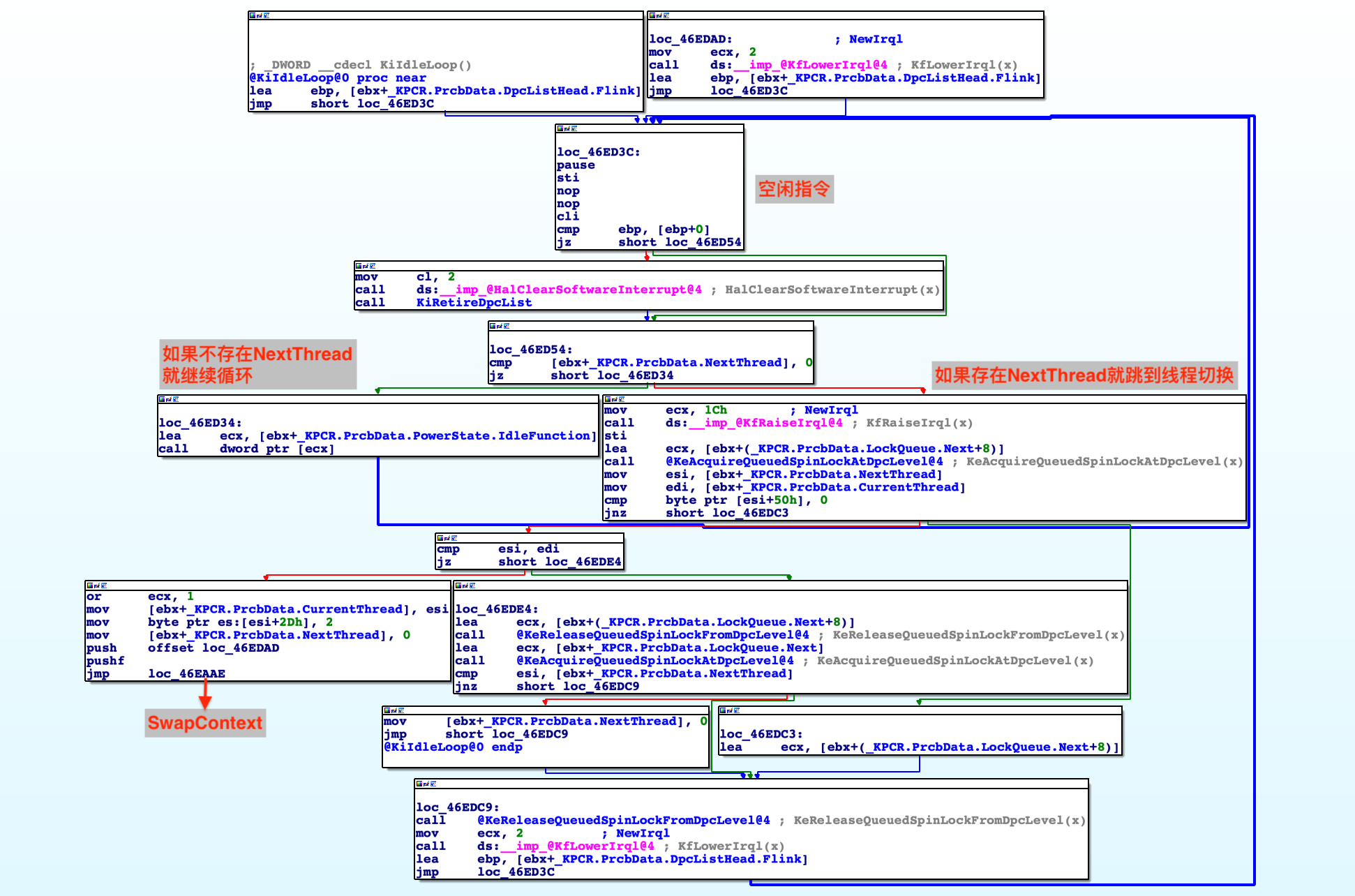

IdleThread是什么？什么时候执行？找到这个函数。

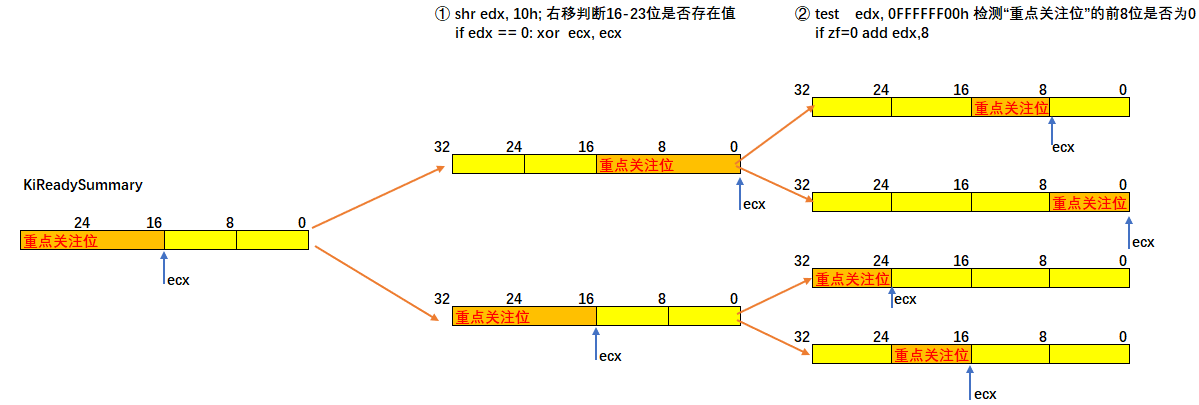

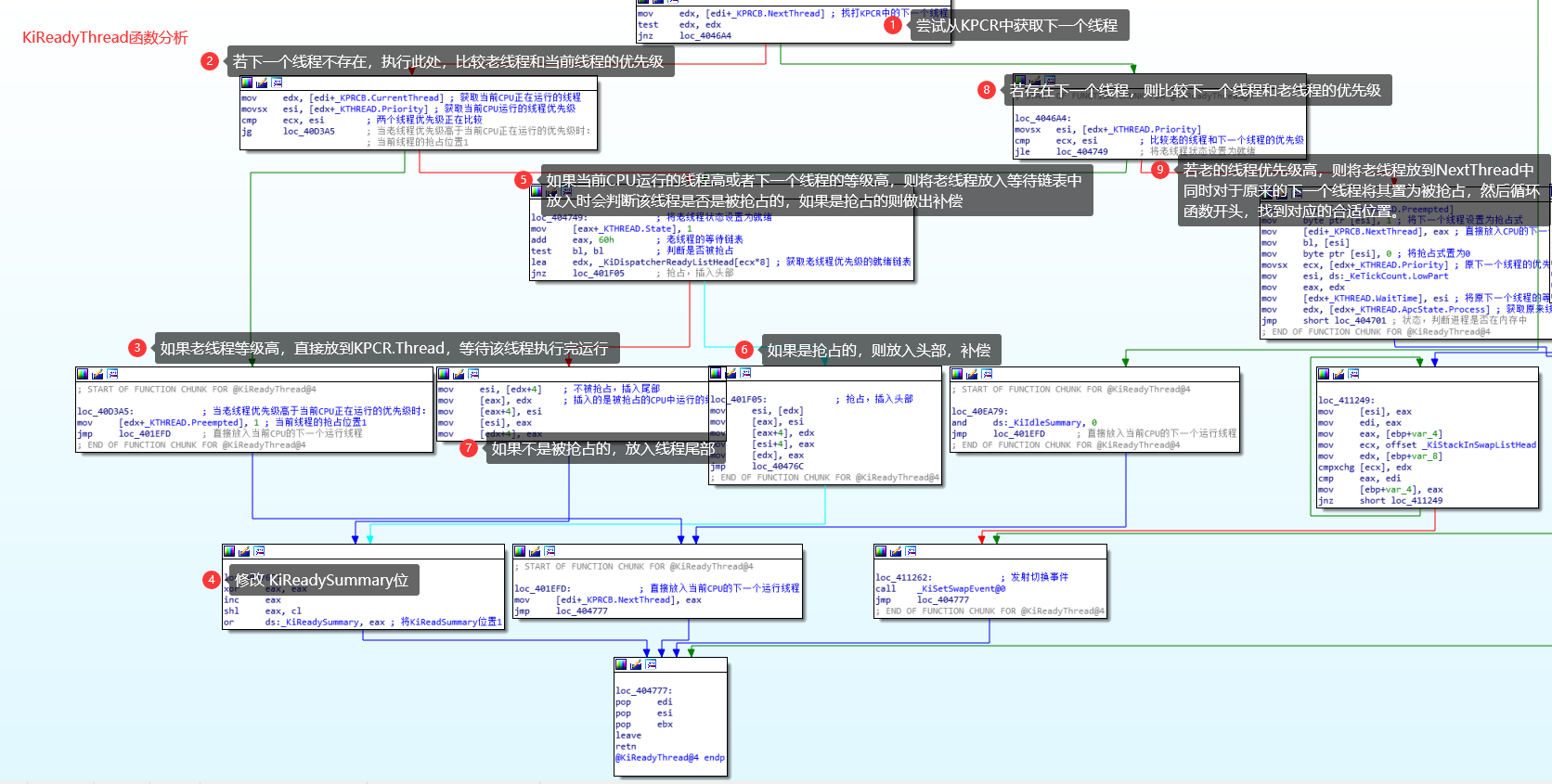

如何找到下一个就绪线程？
模拟线程切换与Windows线程切换有哪些区别？

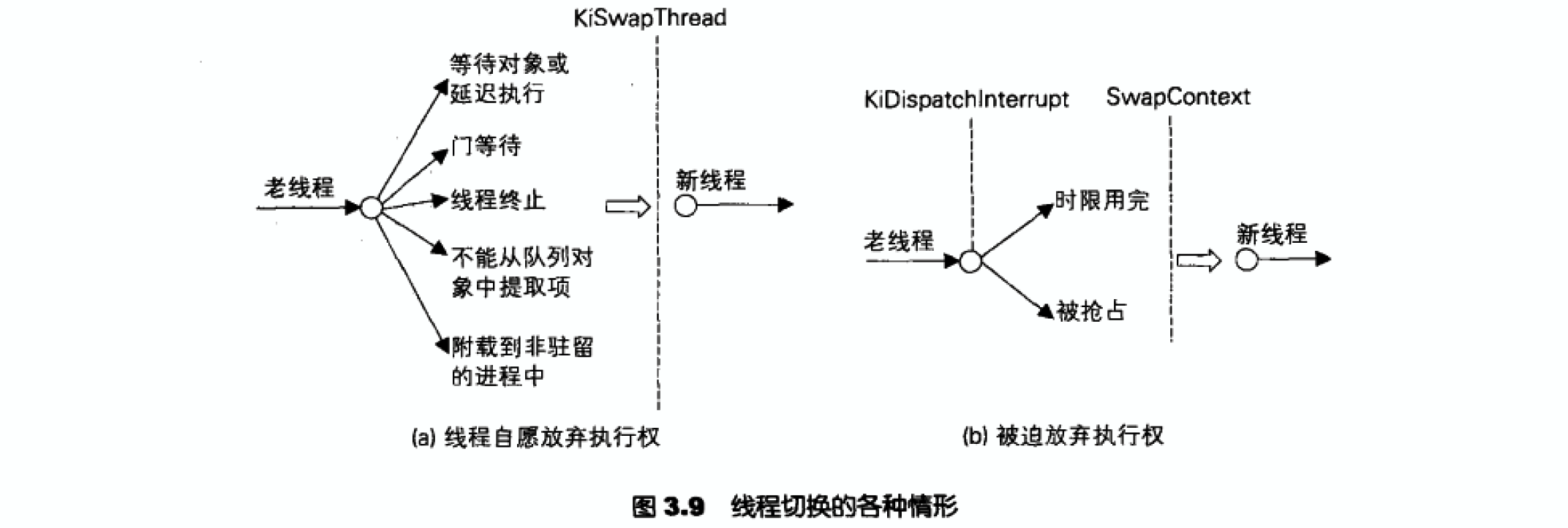

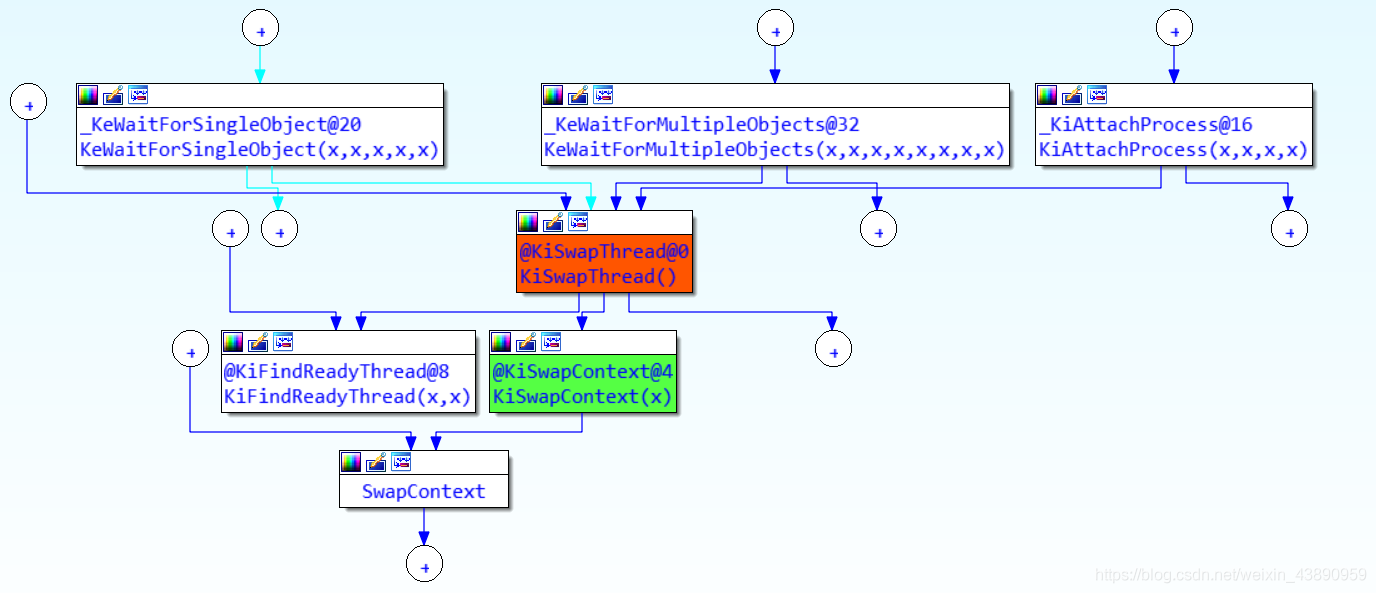

线程切换是操作系统的核心内容，几乎所有的内核API都会调用切换线程的函数。

KiSwapContext函数调用了 SwapContext，我们通过逆它可以判断出 SwapContext 有几个参数。

.text:0046E969 ; ---------------------------------------------------------------------------
.text:0046E96B                 align 4
.text:0046E96C
.text:0046E96C ; =============== S U B R O U T I N E =======================================
.text:0046E96C
.text:0046E96C
.text:0046E96C ; __fastcall KiSwapContext(x)
.text:0046E96C @KiSwapContext@4 proc near              ; CODE XREF: KiSwapThread()+85↑p
.text:0046E96C
.text:0046E96C var_10          = dword ptr -10h		//看到这几个值都是负数，说明是局部变量而不是参数
.text:0046E96C var_C           = dword ptr -0Ch
.text:0046E96C var_8           = dword ptr -8
.text:0046E96C var_4           = dword ptr -4
.text:0046E96C						//调用约定__fastcall，ecx和edx传递1、2参数。类似stdcall内平栈。
.text:0046E96C                 sub     esp, 10h		//使用到寄存器，因此要将使用到的寄存器暂时保存到堆栈中
.text:0046E96F                 mov     [esp+10h+var_4], ebx	//这里和 push 是等效的
.text:0046E973                 mov     [esp+10h+var_8], esi
.text:0046E977                 mov     [esp+10h+var_C], edi
.text:0046E97B                 mov     [esp+10h+var_10], ebp
.text:0046E97E                 mov     ebx, large fs:1Ch	//ebx = KPCR.SelfPcr
.text:0046E985                 mov     esi, ecx			//esi = ecx = KPRCB.NextThread(KTHREAD)
.text:0046E987                 mov     edi, [ebx+124h]		//edi = KPRCB.CurrentThread(KTHREAD)
.text:0046E98D                 mov     [ebx+124h], esi		//修改 KPCR，更新当前线程
.text:0046E993                 mov     cl, [edi+58h]		//ecx = KTHREAD.WaitIrql(UChar)，旧线程中断请求等级
.text:0046E996                 call    SwapContext		//参数有4个，均通过寄存器保存
  								//ebx: _KPCR，esi: 新线程 _ETHREAD，edi: 旧线程 _ETHREAD
  								//cl: 旧线程的 WaitIrql，这个参数用来控制是否执行APC
  								//调用 SwapContext 后，已经完成了线程切换
  								//后面就是新线程从它自己的堆栈里恢复寄存器的值的过程
.text:0046E99B                 mov     ebp, [esp+10h+var_10]
.text:0046E99E                 mov     edi, [esp+10h+var_C]
.text:0046E9A2                 mov     esi, [esp+10h+var_8]
.text:0046E9A6                 mov     ebx, [esp+10h+var_4]
.text:0046E9AA                 add     esp, 10h
.text:0046E9AD                 retn
.text:0046E9AD @KiSwapContext@4 endp

4 逆向分析-SwapContext函数

主要解决：SwapContext 在哪里实现了线程切换。

.text:0046EA81 ; ---------------------------------------------------------------------------
.text:0046EA82                 align 10h
.text:0046EA90
.text:0046EA90 ; =============== S U B R O U T I N E =======================================
.text:0046EA90		//ebx: _KPCR，esi: 新线程 _ETHREAD，edi: 旧线程 _ETHREAD
.text:0046EA90		//cl: 旧线程的 WaitIrql，这个参数用来控制是否执行APC，貌似用不到，直接覆盖了
.text:0046EA90 SwapContext     proc near               ; CODE XREF: KiUnlockDispatcherDatabase(x)+99↑p
.text:0046EA90                                         ; KiSwapContext(x)+2A↑p ...
.text:0046EA90                 or      cl, cl			//类似 mov edi,edi
.text:0046EA92                 mov     byte ptr es:[esi+2Dh], 2	//将新线程的状态修改为运行（Running）
  								//Ready = 1,Running = 2,Waiting = 5
.text:0046EA97                 pushf				//pushfd
.text:0046EA98                 lea     ecx, [ebx+540h]		//KPRCB._KSPIN_LOCK_QUEUE.Lock，自旋锁
.text:0046EA9E                 call    @KeAcquireQueuedSpinLockAtDpcLevel@4 ; KeAcquireQueuedSpinLockAtDpcLevel(x)
  								//上锁，目前还不了解具体功能，猜测是处理线程互斥、同步
.text:0046EAA3                 lea     ecx, [ebx+538h]
.text:0046EAA9                 call    @KeReleaseQueuedSpinLockFromDpcLevel@4 ; KeReleaseQueuedSpinLockFromDpcLevel(x)
  								//解锁
.text:0046EAAE
/*----------------------
判断是否有DPC，备份异常链表
----------------------*/
.text:0046EAAE loc_46EAAE:                             ; CODE XREF: KiIdleLoop()+7C↓j
.text:0046EAAE                 mov     ecx, [ebx]		//ecx = ExceptionList异常链表
.text:0046EAB0                 cmp     dword ptr [ebx+994h], 0	//DpcRoutineActive，是否有DPC，非零就跳去蓝屏
.text:0046EAB7                 push    ecx			//备份指向ExceptionList异常链表的指针，
  								//保存本线程切换时的内核seh链表
.text:0046EAB8                 jnz     loc_46EC41		//蓝屏
.text:0046EABE                 cmp     ds:_PPerfGlobalGroupMask, 0//LOG用的 Windows自己调试用的，别的地方没有用
.text:0046EAC5                 jnz     loc_46EC18		//说明_PPerfGlobalGroupMask == 0
.text:0046EACB
/*----------------------
判断旧线程是否支持浮点寄存器
----------------------*/
.text:0046EACB loc_46EACB:                             ; CODE XREF: SwapContext+190↓j
.text:0046EACB                                         ; SwapContext+1A1↓j ...
.text:0046EACB                 mov     ebp, cr0			//cr0 控制寄存器可以判断当前环境是实模式还是保护模式，是否开启分页模式，写保护
.text:0046EACE                 mov     edx, ebp			//edx = ebp = cr0
.text:0046EAD0                 cmp     byte ptr [edi+31h], 0	//KTHREAD.NpxState，判断旧线程是否支持浮点寄存器
.text:0046EAD4                 jz      loc_46EBF3		//KTHREAD.NpxState == 0，不支持
.text:0046EADA
/*---------------------------------------------------

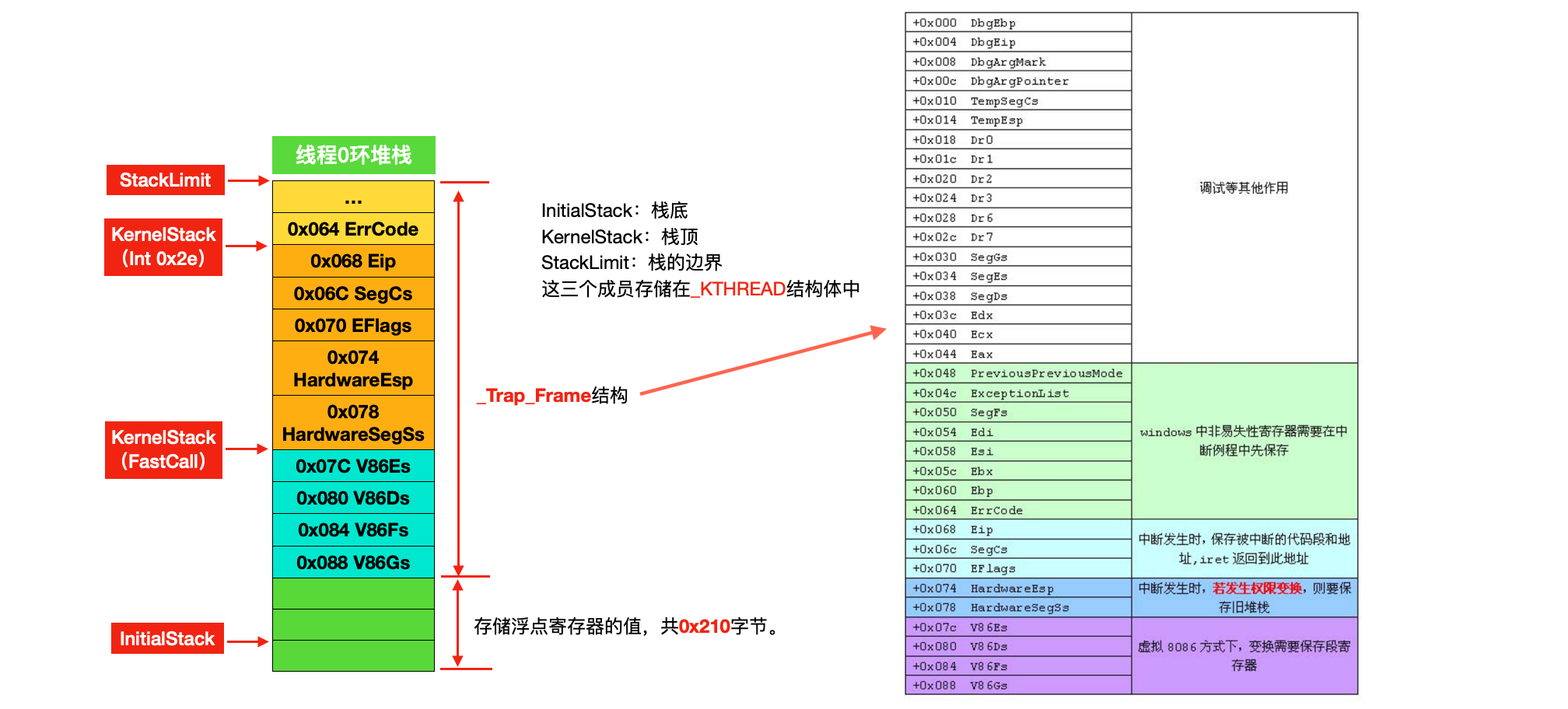

初始化0环线程堆栈，eax指向栈底，减去210h字节浮点寄存器占用空间
---------------------------------------------------*/
.text:0046EADA loc_46EADA:                             ; CODE XREF: SwapContext+183↓j
.text:0046EADA                 mov     cl, [esi+2Ch]		//若KTHREAD.DebugActive == -1，不能使用调试寄存器：Dr0-Dr7
.text:0046EADD                 mov     [ebx+50h], cl		//更新_KPCR中当前线程的调试状态位，此时存的是新线程的值
.text:0046EAE0                 cli				//屏蔽中断, 不被I/O事件、时钟干扰
.text:0046EAE1                 mov     [edi+28h], esp		//***保存旧线程的KernelStack = esp***
.text:0046EAE4                 mov     eax, [esi+18h]		//eax = 新线程KTHREAD.InitialStack栈底
.text:0046EAE7                 mov     ecx, [esi+1Ch]		//ecx = 新线程KTHREAD.StackLimit
.text:0046EAEA                 sub     eax, 210h		//线程堆栈的前0x210字节是浮点寄存器(TrapFrame)
  								//此时eax指向_KTRAP_FRAME.V86Gs
.text:0046EAEF                 mov     [ebx+8], ecx		//更新KPCR.StackLimit = 新线程KTHREAD.StackLimit
.text:0046EAF2                 mov     [ebx+4], eax		//更新KPCR.StackBase = 新线程KTHREAD.InitialStack栈底
.text:0046EAF5                 xor     ecx, ecx			//ecx == 0
.text:0046EAF7                 mov     cl, [esi+31h]		//ecx = 新线程KTHREAD.NpxState
.text:0046EAFA                 and     edx, 0FFFFFFF1h		//cr0 & 0xFFFFFFF1
.text:0046EAFD                 or      ecx, edx			//判断新线程NpxState是否支持浮点
.text:0046EAFF                 or      ecx, [eax+20Ch]
.text:0046EB05                 cmp     ebp, ecx			//ebp == cr0，根据判断结果决定是否更新cr0
  								//如果上一个线程和要替换的线程对浮点支持不一样那就需要更新cr0
.text:0046EB07                 jnz     loc_46EBEB
.text:0046EB0D                 lea     ecx, [ecx+0]
.text:0046EB10
/*------------
判断虚拟8086模式
-------------*/
.text:0046EB10 loc_46EB10:                             ; CODE XREF: SwapContext+15E↓j
.text:0046EB10                 test    dword ptr [eax-1Ch], 20000h//SegCS & 0x20000
  								//判断是否是虚拟8086模式，如果不是，直接减掉
  								//	+0x07c V86Es  : Uint4B
   								//	+0x080 V86Ds  : Uint4B
   								//	+0x084 V86Fs  : Uint4B
   								//	+0x088 V86Gs  : Uint4B
.text:0046EB17                 jnz     short loc_46EB1C		//是虚拟8086模式则跳转
.text:0046EB19                 sub     eax, 10h			//栈底eax - 0x10，eax就指向了0环栈底，接下来就会存储到TSS里
  								//此时eax指向TrapFrame的+0x078 HardwareSegSs: Uint4B
.text:0046EB1C
/*------------------------
线程切换，更新CPU编号，更新Teb
------------------------*/
.text:0046EB1C loc_46EB1C:                             ; CODE XREF: SwapContext+87↑j
.text:0046EB1C                 mov     ecx, [ebx+40h]		//ecx = TSS
.text:0046EB1F                 mov     [ecx+4], eax		//更新TSS.esp0 = TrapFrame.HardwareSegSs
.text:0046EB22                 mov     esp, [esi+28h]		//esp = 新线程KTHREAD.KernelStack
  						//**************此处是切换线程，切换线程本质是切换堆栈
  						//**************将esp0修改为新线程的栈顶，然后就可以从堆栈里取数据恢复现场了
.text:0046EB25                 mov     eax, [esi+20h]		//eax = 新线程的Teb
.text:0046EB28                 mov     [ebx+18h], eax		//更新KPCR.NtTib.Self = Teb
  						//当前线程中有很多状态，一个在ETHREAD中，一个在FS中
  						//这样的好处就是可以在3环通过FS获取当前线程的状态
.text:0046EB2B                 sti				//允许中断发生
.text:0046EB2C                 mov     eax, [edi+44h]		//eax = 旧线程KTHREAD.ApcState.KPROCESS结构体指针
.text:0046EB2F                 cmp     eax, [esi+44h]		//新旧线程的KPROCESS结构体指针做比较
  								//如果发生了跨进程切换线程则更换Cr3，否则不更换Cr3
.text:0046EB32                 mov     byte ptr [edi+50h], 0	//旧线程KTHREAD.IdleSwapBlock = 0
.text:0046EB36                 jz      short loc_46EB78		//如果是同一个进程内的线程切换，就跳转
  								//如果不是同一个进程的，那么就要做额外的工作，主要就是切换CR3
.text:0046EB38                 mov     edi, [esi+44h]		//edi = 新线程KTHREAD.ApcState.KPROCESS结构体指针
.text:0046EB3B                 mov     ecx, [ebx+48h]		//ecx = KPCR.SetNumber。当前CPU编号，从1开始。
.text:0046EB3E                 xor     [eax+34h], ecx		//旧线程KPROCESS.ActiveProcessors ⊕ CPU编号
.text:0046EB41                 xor     [edi+34h], ecx		//新线程KPROCESS.ActiveProcessors ⊕ CPU编号
.text:0046EB44                 test    word ptr [edi+20h], 0FFFFh//新线程KPROCESS.LdtDescriptor ⊕ -1
  								//判断LdtDescriptor是否为-1，win95之前用Ldt,之后不用
.text:0046EB4A                 jnz     short loc_46EBBD
.text:0046EB4C                 xor     eax, eax
.text:0046EB4E
/*-------------------
切换CR3、更新TSS中的CR3
-------------------*/
.text:0046EB4E loc_46EB4E:                             ; CODE XREF: SwapContext+156↓j
.text:0046EB4E                 lldt    ax			//LDTR寄存器清0，SLDT用于保存LDTR
.text:0046EB51                 lea     ecx, [ebx+540h]		//KPRCB._KSPIN_LOCK_QUEUE.Lock，自旋锁，下面解锁
.text:0046EB57                 call    @KeReleaseQueuedSpinLockFromDpcLevel@4 ; KeReleaseQueuedSpinLockFromDpcLevel(x)
.text:0046EB5C                 xor     eax, eax
.text:0046EB5E                 mov     gs, eax			//将GS寄存器置为0，这就是Windows不使用gs的依据
.text:0046EB60                 assume gs:nothing
.text:0046EB60                 mov     eax, [edi+18h]		//eax = 新线程KPROCESS.DirectoryTableBase(CR3)
.text:0046EB63                 mov     ebp, [ebx+40h]		//ebp = KPCR.TSS
.text:0046EB66                 mov     ecx, [edi+30h]		//ecx = 新线程KPROCESS.IopmOffset
  								//指定IOPM(I/O权限表)的位置，内核通过IOPM可控制进程的用户模式I/O访问权限
.text:0046EB69                 mov     [ebp+1Ch], eax		//更新TSS中的CR3
.text:0046EB6C                 mov     cr3, eax			//切换CR3
.text:0046EB6F                 mov     [ebp+66h], cx		//更新TSS.IOMap=cx，windows2000以后没用了
.text:0046EB73                 jmp     short loc_46EB83
.text:0046EB73 ; ---------------------------------------------------------------------------
.text:0046EB75                 align 4
.text:0046EB78
.text:0046EB78 loc_46EB78:                             ; CODE XREF: SwapContext+A6↑j
.text:0046EB78                 lea     ecx, [ebx+540h]
.text:0046EB7E                 call    @KeReleaseQueuedSpinLockFromDpcLevel@4 ; KeReleaseQueuedSpinLockFromDpcLevel(x)
.text:0046EB83
/*--------------------------------------
ebp：KPCR.TSS，edi：新线程KPROCESS结构体指针
ebx：KPCR，esi: 新线程 KTHREAD
使用KPCR.NtTib.Self(TEB)修改KPCR.NtTib.GDT
的FS = 0x3B对应的地址0x8003f038
恢复新线程异常链表的地址
--------------------------------------*/
.text:0046EB83 loc_46EB83:                             ; CODE XREF: SwapContext+E3↑j
.text:0046EB83                 mov     eax, [ebx+18h]		//eax = KPCR.NtTib.Self
  								//此时eax指向了TEB(地址0x0046EB28处更新的)
.text:0046EB86                 mov     ecx, [ebx+3Ch]		//ecx = KPCR.GDT

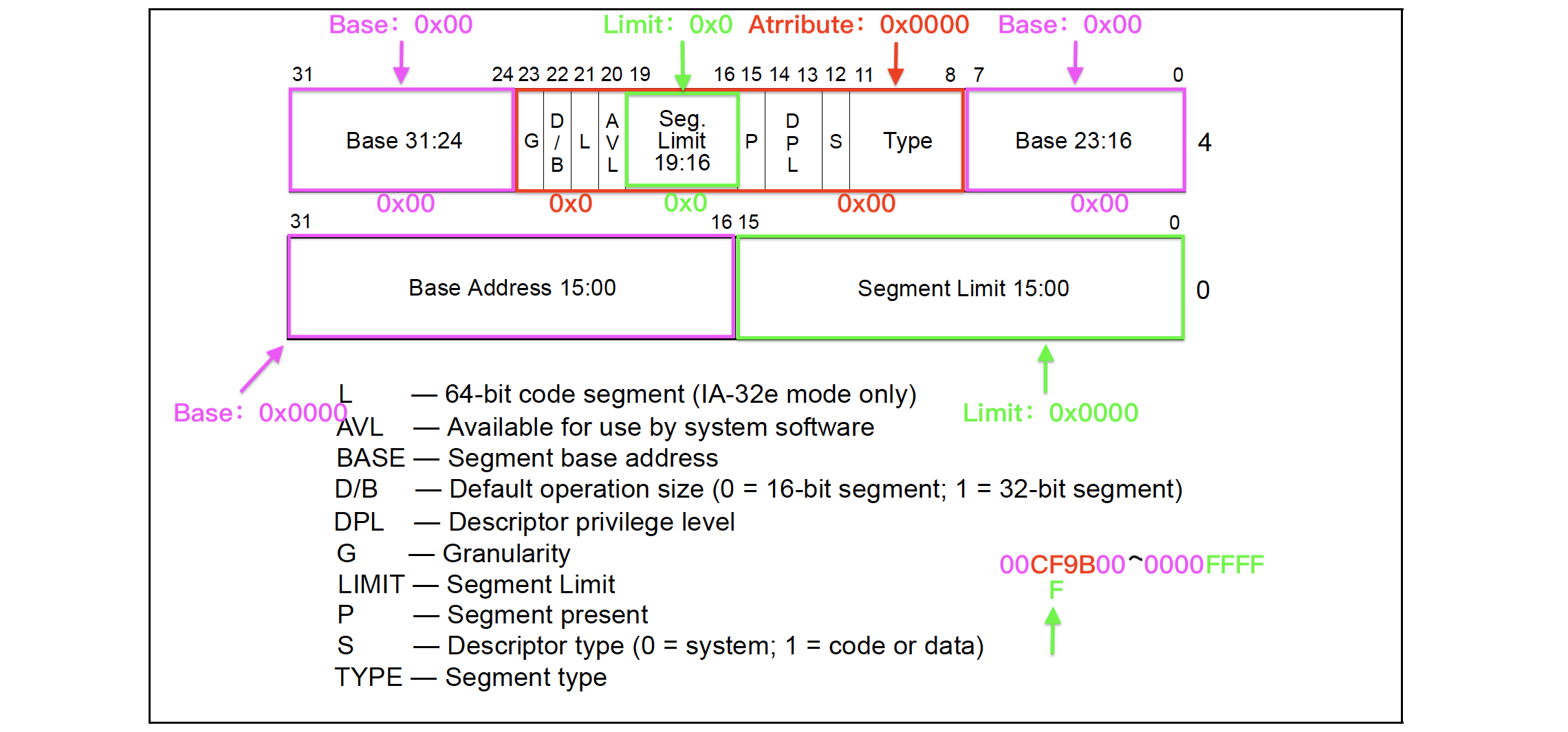

  								//假设GDT表在0x8003f000，ecx = 0x8003f000
  								//3环FS = 0x3B，所以FS在GDT表里的地址是0x8003f000+0x8*0x7
  								//（Index == 0x7）= 0x8003f038
  								//0x8003f038为FS[0]_R3的GDT段描述符
  								//下面的操作是修改FS的段描述符，这样3环FS就能找到TEB了
.text:0046EB89                 mov     [ecx+3Ah], ax		//0x8003f03A为段描述符BaseAddress起始地址
  								//更新GDT描述符BaseAddress的低2字节(0~15bit)
.text:0046EB8D                 shr     eax, 10h			//eax = TEB：16~31bit
.text:0046EB90                 mov     [ecx+3Ch], al		//更新GDT描述符BaseAddress的16~23bit
.text:0046EB93                 mov     [ecx+3Fh], ah		//更新GDT描述符BaseAddress的23~31bit
.text:0046EB96                 inc     dword ptr [esi+4Ch]	//新线程KTHREAD.ContextSwitches加1
.text:0046EB99                 inc     dword ptr [ebx+61Ch]	//KPCR.KernelReserved数组中对应的值加1
.text:0046EB9F                 pop     ecx			//ECX将指向_KPCR.Nt_Tib?这里查阅资料是这么解释，不太懂，因为
  								//esp已经切换了(0x0046EB22)，为什么是0x0046EAB7处的push ecx？
  								//是因为每个线程切换前最后压栈的都是0x0046EAB7处的push ecx？
  								//是的，通过0x0046EAB7和0x0046EAE1知道，线程切换前栈顶已经保存好了。
.text:0046EBA0                 mov     [ebx], ecx		//恢复新线程异常链表的地址
.text:0046EBA2                 cmp     byte ptr [esi+49h], 0	//KTHREAD.ApcState.KernelApcPending - 0
.text:0046EBA6                 jnz     short loc_46EBAC
.text:0046EBA8                 popf				//说明0x0046EB9F的猜测是正确的
.text:0046EBA9                 xor     eax, eax
.text:0046EBAB                 retn
.text:0046EBAC ; ---------------------------------------------------------------------------
.text:0046EBAC
.text:0046EBAC loc_46EBAC:                             ; CODE XREF: SwapContext+116↑j
.text:0046EBAC                 popf
.text:0046EBAD                 jnz     short loc_46EBB2
.text:0046EBAF                 mov     al, 1
.text:0046EBB1                 retn
.text:0046EBB2 ; ---------------------------------------------------------------------------
.text:0046EBB2
.text:0046EBB2 loc_46EBB2:                             ; CODE XREF: SwapContext+11D↑j
.text:0046EBB2                 mov     cl, 1
.text:0046EBB4                 call    ds:__imp_@HalRequestSoftwareInterrupt@4 ; HalRequestSoftwareInterrupt(x)
.text:0046EBBA                 xor     eax, eax
.text:0046EBBC                 retn
.text:0046EBBD ; ---------------------------------------------------------------------------
.text:0046EBBD
.text:0046EBBD loc_46EBBD:                             ; CODE XREF: SwapContext+BA↑j
.text:0046EBBD                 mov     ebp, [ebx+3Ch]
.text:0046EBC0                 mov     eax, [edi+20h]
.text:0046EBC3                 mov     [ebp+48h], eax
.text:0046EBC6                 mov     eax, [edi+24h]
.text:0046EBC9                 mov     [ebp+4Ch], eax
.text:0046EBCC                 mov     eax, 48h
.text:0046EBD1                 mov     ebp, [ebx+38h]
.text:0046EBD4                 mov     ecx, [edi+28h]
.text:0046EBD7                 mov     [ebp+108h], ecx
.text:0046EBDD                 mov     ecx, [edi+2Ch]
.text:0046EBE0                 mov     [ebp+10Ch], ecx
.text:0046EBE6                 jmp     loc_46EB4E
.text:0046EBEB ; ---------------------------------------------------------------------------
.text:0046EBEB
.text:0046EBEB loc_46EBEB:                             ; CODE XREF: SwapContext+77↑j
.text:0046EBEB                 mov     cr0, ecx
.text:0046EBEE                 jmp     loc_46EB10
.text:0046EBF3 ; ---------------------------------------------------------------------------
.text:0046EBF3
.text:0046EBF3 loc_46EBF3:                             ; CODE XREF: SwapContext+44↑j
.text:0046EBF3                 and     edx, 0FFFFFFF1h
.text:0046EBF6                 mov     ecx, [ebx+4]
.text:0046EBF9                 cmp     ebp, edx
.text:0046EBFB                 jz      short _ScPatchFxb
.text:0046EBFD                 mov     cr0, edx
.text:0046EC00                 mov     ebp, edx
.text:0046EC02
.text:0046EC02 _ScPatchFxb:                            ; CODE XREF: SwapContext+16B↑j
.text:0046EC02                                         ; DATA XREF: KiInitMachineDependent()+23A↓w ...
.text:0046EC02                 fxsave  dword ptr [ecx]
.text:0046EC05
.text:0046EC05 _ScPatchFxe:                            ; DATA XREF: KiInitMachineDependent():loc_5CD548↓o
.text:0046EC05                                         ; KiInitMachineDependent()+235↓o ...
.text:0046EC05                 mov     byte ptr [edi+31h], 0Ah
.text:0046EC09                 mov     dword ptr [ebx+5C0h], 0
.text:0046EC13                 jmp     loc_46EADA
.text:0046EC18 ; ---------------------------------------------------------------------------
.text:0046EC18
.text:0046EC18 loc_46EC18:                             ; CODE XREF: SwapContext+35↑j
.text:0046EC18                 mov     eax, ds:_PPerfGlobalGroupMask
.text:0046EC1D                 cmp     eax, 0
.text:0046EC20                 jz      loc_46EACB
.text:0046EC26                 mov     edx, esi
.text:0046EC28                 mov     ecx, edi
.text:0046EC2A                 test    dword ptr [eax+4], 4
.text:0046EC31                 jz      loc_46EACB
.text:0046EC37                 call    @WmiTraceContextSwap@8 ; WmiTraceContextSwap(x,x)
.text:0046EC3C                 jmp     loc_46EACB
.text:0046EC41 ; ---------------------------------------------------------------------------
.text:0046EC41
.text:0046EC41 loc_46EC41:                             ; CODE XREF: SwapContext+28↑j
.text:0046EC41                 push    0B8h            ; BugCheckCode
.text:0046EC46                 call    _KeBugCheck@4   ; KeBugCheck(x)
.text:0046EC46 SwapContext     endp
.text:0046EC46
.text:0046EC4B ; ---------------------------------------------------------------------------
.text:0046EC4B                 retn
.text:0046EC4C

通过

.text:0046EAB7	push    ecx			//备份指向ExceptionList异常链表的指，esp指向存储ExceptionList地址
...
.text:0046EAE1	mov     [edi+28h], esp		//***保存旧线程的KernelStack = esp***
...
.text:0046EB22	mov     esp, [esi+28h]		//esp = 新线程KTHREAD.KernelStack

可以得知：线程切换时新线程的ESP来自于新线程的KTHREAD.KernelStack。

之前学习的API3环进0环的ESP0来自于TSS.ESP0。而TSS.ESP0是在SwapContext这一行代码更新的：

1 2	.text:0046EB1C mov ecx, [ebx+40h] //ecx = TSS .text:0046EB1F mov [ecx+4], eax //更新TSS.esp0 = TrapFrame.HardwareSegSs

关于0环线程堆栈的使用情况，可以参考 5.4 TSS处理。

总结如下（摘自《Windows内核原理与实现3.5章节》）：

等待将要被切换过去的新线程的切换标志（KTHREAD的SwapBusy域）被清除。
当前处理器上的线程切换计数器增1。
原来线程的异常链表头保存到栈中。
根据需要保存协处理器的状态。
保存原来线程的栈指针，保存到KTHREAD的KernelStack域中。
检查新线程的协处理器状态，判断CR0寄存器与原来线程的CR0寄存器是否匹配，如果不是，则重新加载新线程的CR0寄存器。
设置新线程的栈指针，即新线程的KTHREAD对象的KernelStack域。
判断新线程是否与原来的线程同属于一个进程。如果不是，则先维护一下进程对象的ActiveProcessors域，然后判断LDT是否匹配，如果不匹配，则加载LDT，同时更新IDT的INT 21项。接下来，让CR3寄存器指向新的目录表，这样把地址空间切换到新进程中。
清除原来线程的切换标志（KTHREAD的SwapBusy域）。
设置当前处理器KPRCB中的TEB，指向新线程的TEB，并且设置GDT（全局描述符表）中的TEB项也指向新线程的TEB。
调整初始的内核栈地址，并设置到TSS的Esp0域。
新线程的环境切换次数增1（即KTHREAD的ContextSwitches域）。
恢复线程的异常链表头。
判断当前是否在一个DPC中进行线程切换，如果是，则调用BugCheck，蓝屏，在Windows中这是不允许的。
判断在新线程中是否有内核模式的AP℃正在等待处理，如果有，则调用HAL函数HalRequestSoftwareInterrupt以请求一个APC_LEVEL的软件中断，然后返回。如果没有APC在等待处理，则直接返回。

5 线程切换

有两种情况会发生线程切换，分为主动切换和被动切换。

主动切换是通过调用一些系统提供的API，在这些API中会调用KiSwapThread，而该函数通过调用SwapContext来实现线程切换。
被动切换则发生在线程分配的时限用完或者被抢占的时候，此时KiDispatchInter会处理这两种情况，而无论哪种情况，最后都会通过调用函数SwapContext来切换线程，具体情况如下图所示：

上图摘自《Windows内核原理与实现》。

线程切换的三种情况：

当前线程主动调用API：KiSwapThread --> KiSwapContext --> SwapContext。
当前线程时间片到期：KiDispatchInterrupt --> KiQuantumEnd --> SwapContext。或者有备用线程（KPCR.PrcbData.NextThread != NULL）：KiDispatchInterrupt --> SwapContext。
异常处理。

5.1 主动切换

绝大部分系统内核函数都会调用SwapContext函数，来实现线程的切换，那么这种切换是线程主动调用的。

主动切换API调用的大致流程： xxxx() --> KiSwapThread --> KiSwapContext --> SwapContext。

可以在IDA中使用交叉引用查看哪些函数调用了SwapContext，逐级往上交叉引用向上查看发现会有许多API会调用，从而导致线程切换。

Windows中绝大部分API都调用了SwapContext函数。也就是说，当线程只要调用了API，就是导致线程切换。
线程切换时会比较是否属于同一个进程，如果不是，切换Cr3。Cr3换了，进程也就切换了。

具体的细节可以参考：Windows内核学习笔记之线程（下）

5.2 时钟中断切换

如何中断一个正在执行的程序？

异常：比如缺页，或者 INT N 指令。
中断：比如时钟中断。

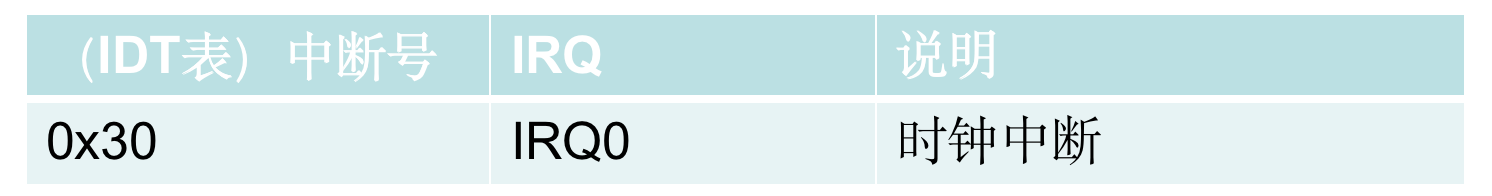

系统时钟中断：时钟中断发生时，会转化为INT 0x30中断号。

Windows系列操作系统：10 - 20 毫秒。
如要获取当前的时钟间隔值，可使用Win32 API：GetSystemTimeAdjustment。

⚠️说明：并不是每次时钟中断发生都会导致线程切换，时钟中断导致线程切换的条件是：

时间片用完
有备用线程（KPCR.PrcbData.NextThread != NULL）

这两种方式都是因为时钟中断触发的，将在下面逆向分析函数KiSwapThread时详细解释。

下面将跟一下时钟中断触发int 0x30调用过程：

在IDA Pro快捷键Alt+T输入_IDT搜索，找到int 0x30对应的地址为函数KiStartUnexpectedRange()。
有两条路线：
- KiStartUnexpectedRange() --> KiEndUnexpectedRange() --> _KiUnexpectedInterruptTail() --> Hal!HalBeginSystemInterrupt(x,x,x) --> retn。
- KiStartUnexpectedRange() --> KiEndUnexpectedRange() --> _KiUnexpectedInterruptTail() --> Hal!HalEndSystemInterrupt(x,x) --> ntkrnlpa!KiDispatchInterrupt() --> SwapContext()。

总结：线程切换的几种情况：

主动调用API函数
时钟中断
异常处理

如果一个线程不调用API，在代码中屏蔽中断（CLI指令），并且不会出现异常，那么当前线程将永久占有CPU，单核占有率
100% ，2核就是50%。

5.3 时间片管理

在上一节中我们讲过了，时钟中断会导致线程进行切换，但并不是说只要有时钟中断就一定会切换线程，时钟中断时，两种情况会导致线程切换：
1、当前的线程CPU时间片到期
2、有备用线程（KPCR.PrcbData.NextThread）

关于CPU时间片：

1、当一个新的线程开始执行时，初始化程序会在_KTHREAD.Quantum赋初始值，该值的大小由_KPROCESS.ThreadQuantum决定。
2、每次时钟中断会调用KeUpdateRunTime函数，该函数每次将当前线程Quantum减少3个单位，如果减到0，则将KPCR.PrcbData.QuantumEnd的值设置为非0，表示时间片到期。
3、KiDispatchInterrupt判断时间片到期：调用KiQuantumEnd（重新设置时间片、找到要运行的线程）。

查看_KPROCESS.ThreadQuantum。

kd> !process 0 0
**** NT ACTIVE PROCESS DUMP ****
PROCESS 86085020  SessionId: 0  Cid: 0b20    Peb: 7ffd9000  ParentCid: 03f0
    DirBase: 06e401c0  ObjectTable: e22db780  HandleCount: 145.
    Image: wuauclt.exe

kd> dt _KPROCESS 86085020
ntdll!_KPROCESS
 ...
+0x063 ThreadQuantum    : 6 ''
 ...

分析KeUpdateRunTime函数。

...
.text:0046E268 loc_46E268:                             ; CODE XREF: KeUpdateRunTime(x)+FA↑j
.text:0046E268                                         ; KeUpdateRunTime(x)+103↑j ...
.text:0046E268                 sub     [ebx+_ETHREAD.Tcb.Quantum], 3		//Quantum -= 3
.text:0046E26C                 jg      short loc_46E287				//Quantum > 0 --> pop ebx;retn 4;
.text:0046E26E                 cmp     ebx, [eax+_KPCR.PrcbData.IdleThread]	//Quantum == 0，
  										//ebx == CurrentThread == IdleThread
.text:0046E274                 jz      short loc_46E287				//如果当前线程为空闲线程则直接返回不切换线程
.text:0046E276                 mov     [eax+_KPCR.PrcbData.QuantumEnd], esp	//QuantumEnd = 非0值，表示时间片用完
.text:0046E27C                 mov     ecx, 2					//ecx为参数
.text:0046E281                 call    ds:__imp_@HalRequestSoftwareInterrupt@4 ; HalRequestSoftwareInterrupt(x)

分析KiDispatchInterrupt(x)函数。

.text:0046E9DF loc_46E9DF:                             ; CODE XREF: KiDispatchInterrupt()+10↑j
.text:0046E9DF                 sti
.text:0046E9E0                 cmp     [ebx+_KPCR.PrcbData.QuantumEnd], 0	//QuantumEnd != 0表示时间片已用完
.text:0046E9E7                 jnz     loc_46EA6E				//发生跳转：时间片已用完
.text:0046E9ED                 cmp     [ebx+_KPCR.PrcbData.NextThread], 0
.text:0046E9F4                 jz      short locret_46EA65			//NextThread == NULL
.text:0046E9F6                 cli						//如果时间片没用完，但是有备用线程，会向下执行
...
.text:0046EA18                 sti
.text:0046EA19                 mov     eax, [ebx+_KPCR.PrcbData.NextThread]
...
.text:0046EA6E loc_46EA6E:                             ; CODE XREF: KiDispatchInterrupt()+37↑j
.text:0046EA6E                 mov     [ebx+_KPCR.PrcbData.QuantumEnd], 0	//QuantumEnd = 0设置时间片为未用完
.text:0046EA78                 call    _KiQuantumEnd@0 ; KiQuantumEnd()
.text:0046EA7D                 or      eax, eax
.text:0046EA7F                 jnz     short loc_46EA1F
.text:0046EA81                 retn
.text:0046EA81 _KiDispatchInterrupt@0 endp
...
KiQuantumEnd()
...
.text:0046E9DF loc_46E9DF:                             ; CODE XREF: KiDispatchInterrupt()+10↑j
.text:0046E9DF                 sti
.text:0046E9E0                 cmp     [ebx+_KPCR.PrcbData.QuantumEnd], 0
.text:0046E9E7                 jnz     loc_46EA6E				//如果时间片用完就跳转过去将时间片设置为0
.text:0046E9ED                 cmp     [ebx+_KPCR.PrcbData.NextThread], 0
.text:0046E9F4                 jz      short locret_46EA65			//如果时间片用完，且NextThread == NULL
.text:0046E9F6                 cli
...
.text:0046EA18                 sti
.text:0046EA19                 mov     eax, [ebx+_KPCR.PrcbData.NextThread]//eax = NextThread
.text:0046EA1F
.text:0046EA1F loc_46EA1F:                             ; CODE XREF: KiDispatchInterrupt()+CF↓j
.text:0046EA1F                 sub     esp, 0Ch
.text:0046EA22                 mov     [esp+0Ch+var_4], esi
.text:0046EA26                 mov     [esp+0Ch+var_8], edi
.text:0046EA2A                 mov     [esp+0Ch+var_C], ebp
.text:0046EA2D                 mov     esi, eax        ; esi = NextThread
.text:0046EA2F                 mov     edi, [ebx+_KPCR.PrcbData.CurrentThread]//edi = CurrentThread
.text:0046EA35                 mov     [ebx+_KPCR.PrcbData.NextThread], 0
.text:0046EA3F                 mov     [ebx+_KPCR.PrcbData.CurrentThread], esi
.text:0046EA45                 mov     ecx, edi					//ecx = edi = CurrentThread
.text:0046EA47                 mov     [edi+_KTHREAD.IdleSwapBlock], 1
.text:0046EA4B                 call    @KiReadyThread@4 ; KiReadyThread(x)
.text:0046EA50                 mov     cl, 1
.text:0046EA52                 call    SwapContext
.text:0046EA57                 mov     ebp, [esp+0Ch+var_C]
.text:0046EA5A                 mov     edi, [esp+0Ch+var_8]
.text:0046EA5E                 mov     esi, [esp+0Ch+var_4]
.text:0046EA62                 add     esp, 0Ch
...
.text:0042B041 loc_42B041:                             ; CODE XREF: KiQuantumEnd()+31↑j
.text:0042B048                 mov     al, [eax+_KPROCESS.ThreadQuantum]
.text:0042B04B                 mov     [esi+_KTHREAD.Quantum], al
...
.text:0042B081                 call    @KiFindReadyThread@8 ; KiFindReadyThread(x,x)

KiDispatchInterrupt(x)函数会判断时间片是否用完，

如果已经用完：则_KPCR.PrcbData.QuantumEnd = 0，继续调用KiQuantumEnd()，该函数会更新KPCR当前线程和下一个线程的值，然后调用KiReadyThread(x)将当前线程挂到就绪链表中，至于挂到哪一个级别的就绪链表中，代码会判断比对线程的优先级，由于32个不同级别的链表都有对应的链表头，所以只要使用相应链表头即可进行挂链。
如果没有用完：会判断是否有备用线程（cmp [ebx+_KPCR.PrcbData.NextThread], 0），如果有备用线程会继续执行，然后进行线程切换。（即使当前线程的CPU时间片没有到期，仍然会被切换）

总结：线程切换的三种情况：

当前线程主动调用API：KiSwapThread --> KiSwapContext --> SwapContext。
时钟切换
- 当前线程时间片到期：KiDispatchInterrupt --> KiQuantumEnd --> SwapContext；
- 有备用线程（KPCR.PrcbData.NextThread != NULL）：KiDispatchInterrupt --> SwapContext。
异常处理：异常会触发int 0xIndex中断号，从而经过函数调用进行线程切换。

5.4 TSS处理

SwapContext这个函数是Windows线程切换的核心，无论是主动切换还是系统时钟导致的线程切换，最终都会调用这个函数。

Intel设计TSS的目的是为了任务切换（线程切换），但Windows与Linux并没有使用。而是采用堆栈来保存线程的各种寄存器。

Intel设计TSS在任务（线程）切换时起着重要的作用，通过它保存CPU中各寄存器的值，实现任务的挂起和恢复。但是微软使用线程切换来实现任务的切换，仅使用到TSS中的ESP0和CR3。

通过逆向分析SwapContext函数可知，线程在0环的堆栈如下：

在SwapContext函数用到TSS的3个地方：

更新TSS中ESP0，从3环通过API进入0环时的ESP0就从TSS中拿。（可解决：一个CPU只有一个TSS，但是线程很多，如何用一个TSS来保存所有线程的ESP0呢？）
1
.text:0046EB1F mov [ecx+4], eax //更新TSS.esp0 = TrapFrame.HardwareSegSs

更新CR3和IO权限位图（Windows2000以后没用了）。

1
2
3

.text:0046EB69	mov     [ebp+1Ch], eax		//更新TSS中的CR3
.text:0046EB6C	mov     cr3, eax		//切换CR3
.text:0046EB6F	mov     [ebp+66h], cx		//更新TSS.IOMap=cx，Windows2000以后没用了

分析3环调用API进0环用TSS.ESP0：

1、中断调用：通过TSS.ESP0得到0环堆栈。（还会使用到TSS.SS）
2、快速调用：从MSR得到一个临时0环栈，代码执行后仍然通过TSS.ESP0得到当前线程0环堆栈。

5.5 FS寄存器

3环：FS:[0]指向TEB
0环：FS:[0]指向KPCR

在3环，可以通过FS:[0]找到当前线程的Teb，FS == 0x3B -- 00111 0 11 -- Index == 0x7，即3环的FS:[0]对应的是GDT表的第8项。

在逆向分析SwapContext函数时，会将GDT表中第8项的基地址（BaseAddress）进行更新，使在3环通过FS:[0]即可获得Teb的地址。

GDT表的第8项：0x8003f038。

1
2
3

kd> r gdtr
gdtr=8003f000
8003f000+0x8*0x7 == 0x8003f038

在SwapContext函数中首先会更新KPCR.NtTib.Self = Teb：

1 2	.text:0046EB25 mov eax, [esi+20h] //eax = 新线程的Teb .text:0046EB28 mov [ebx+18h], eax //更新KPCR.NtTib.Self = Teb

然后更新GDT表的第8项：

.text:0046EB83 loc_46EB83:                      ; CODE XREF: SwapContext+E3↑j
.text:0046EB83	mov     eax, [ebx+18h]		//eax = KPCR.NtTib.Self
  						//此时eax指向了TEB(地址0x0046EB28处更新的)
.text:0046EB86	mov     ecx, [ebx+3Ch]		//ecx = KPCR.GDT
  						//假设GDT表在0x8003f000，ecx = 0x8003f000
  						//3环FS = 0x3B，所以FS在GDT表里的地址是0x8003f000+0x8*0x7
  						//（Index == 0x7） = 0x8003f038
  						//0x8003f038为FS[0]_R3的GDT段描述符
  						//下面的操作是修改FS的段描述符，这样3环FS就能找到TEB了
.text:0046EB89	mov     [ecx+3Ah], ax		//0x8003f03A为段描述符BaseAddress起始地址
  						//更新GDT描述符BaseAddress的低2字节(0~15bit)
.text:0046EB8D	shr     eax, 10h		//eax = TEB：16~31bit
.text:0046EB90	mov     [ecx+3Ch], al		//更新GDT描述符BaseAddress的16~23bit
.text:0046EB93	mov     [ecx+3Fh], ah		//更新GDT描述符BaseAddress的23~31bit

8003f038 0040f300`00000fff

0000：KPCR.NtTib.Self低16位
00：KPCR.NtTib.Self高2字节的低8位
00：KPCR.NtTib.Self高2字节的高8位

GDT段描述符如下：

⚠️注意：在KiFastCallEntry / KiSystemService中 FS 值由0x3B变成0x30；在KiSystemCallExit / KiSystemCallExitBranch / KiSystemCallExit2中再将 RING3 的 FS 恢复。

5.6 线程优先级

之前讲过有三种情况会导致线程切换，在KiSwapThread与KiQuantumEnd函数中都是通过KiFindReadyThread来找下一个要切换的线程，KiFindReadyThread是根据什么条件来选择下一个要执行的线程呢?
调度链表有32个，每次都从头开始查找效率太低，所以Windows都过一个DWORD类型变量的变量来记录，正好是32位，一个位代表一个链表，当向调度链表.中挂入或者摘除某个线程时，会判断当前级别的链表是否为空，为空将.变量对应位置0，否则置1，这个变量就是_kiReadySummary。多CPU会随机寻找KiDispatcherReadyListHead指向的数组中的线程，线程可以绑定某个CPU，可以使用API：SetThreadAffinityMask进行设置。

使用 KiDispatcherReadyListHead 查看处理32个不同等级的就绪线程双向链表，每个等级的双向链表有两项（_LIST_ENTRY）。

kd> dd KiDispatcherReadyListHead L50
8055df80  8055df80 8055df80 8055df88 8055df88
8055df90  8055df90 8055df90 8055df98 8055df98
8055dfa0  8055dfa0 8055dfa0 8055dfa8 8055dfa8
8055dfb0  8055dfb0 8055dfb0 8055dfb8 8055dfb8
8055dfc0  8055dfc0 8055dfc0 8055dfc8 8055dfc8
8055dfd0  8055dfd0 8055dfd0 8055dfd8 8055dfd8
8055dfe0  8055dfe0 8055dfe0 8055dfe8 8055dfe8
8055dff0  8055dff0 8055dff0 8055dff8 8055dff8
8055e000  8055e000 8055e000 8055e008 8055e008
8055e010  8055e010 8055e010 8055e018 8055e018
8055e020  8055e020 8055e020 8055e028 8055e028
8055e030  8055e030 8055e030 8055e038 8055e038
8055e040  8055e040 8055e040 8055e048 8055e048
8055e050  8055e050 8055e050 8055e058 8055e058
8055e060  8055e060 8055e060 8055e068 8055e068
8055e070  8055e070 8055e070 8055e078 8055e078
8055e080  00000000 00000000 00000000 00000000
8055e090  00000000 00000000 00000000 00000000

空链表：Flink == Blink == 地址，0x8055df80 == 0x8055df80 == 0x8055df80。
链表有一个线程：Flink == Blink != 地址。

KiFindReadyThread查找方式：按照优先级别进行查找：31..30..29..28…..也就是说，在本次查找中，如果级别31的链表里面有线程，那么就不会查找级别为30的链表！地址越高，优先级越高。（具体查找请见 7 逆向分析KiFindReadyThread函数）。
高效查找：通过这个变量：_kiReadySummary来记录当向调度链表(32个)中挂入或者摘除某个线程时，会判断当前级别的链表是否为空，为空将DWORD变量对应位置0，否则置1。
多CPU会随机寻找KiDispatcherReadyListHead指向的数组中的线程。线程可以绑定某个CPU（使用api：setThreadAffinityMask）。

5.7 逆向分析-KiReadyThread函数

KiReadyThread(x)将当前线程挂到就绪链表中，至于挂到哪一个级别的就绪链表中，代码会判断比对线程的优先级，由于32个不同级别的链表都有对应的链表头，所以只要使用相应链表头即可进行挂链。

内核 API 函数 KiReadyThread 实现将旧线程的 _ETHREAD （ ECX 传参）添加到就绪链表中。

主要逻辑如下：

1、根据你的当前老线程，亲核，你最喜欢的哪个核SoftAffinity，闲置核去计算当前老的线程要挂在哪一个KPCR中的nextThread上。 2、如果Affinity、SoftAffinity闲置核计算没有找到，那么就会去下一个处理器KPCR挂上。

3、如果KPCR 中有下一个了，那么就对比优先级，看是挂老线程，还是用KPCR 以前的。如果都挂不上，那就挂在WAITLIST 里面。如果我当前老线程的优先级大于KPCR中当前线程优先级，那么在WAITLIST 那么就挂在当前优先级链表第一个，否则是当前优先级链表的最后一个。

具体过程可参考：线程被动切换（时间碎片） - KiReadyThread函数详细分析、Windows线程调度学习（一）、NT分发调度、Windows内核学习笔记之线程（下

_KiIdleSummary：空闲位图（KiIdleSummary），Windows2000还维护一个称为空闲位图（KildleSummary）的32位量。空闲位图中的每一位指示一个处理机是否处于空闲状态。
_KiFindFirstSetLeft：查找_kiReadySummary中下标为1的位的位置。
_KiProcessorBlock：每个CPU都有一个KPCR结构体，那也就有KPCB结构体，在一个多核环境下就会有多个KPCB结构体，而全局变量KiProcessorBlock保存的就是不同的核对应的KPCB结构体地址。
_KiReadySummary：_kiReadySummary来记录当向调度链表(32个)中挂入或者摘除某个线程时，会判断当前级别的链表是否为空，为空将DWORD变量对应位置0，否则置1。
_KiProcessInSwapListHead：单链表项，当一个进程被换入内存时，它通过此域加入到以KiProcessInSwapListHead为链头的单链表中。
_KiProcessOutSwapListHead：单链表项，当一个进程要被换出内存时，它通过此域加入到KiProcessOutSwapListHead为链头的单链表中
_KiStackInSwapListHead：将内核堆栈交换进来(需要交换进来的线程存放在KiStackInSwapListHead中)。
- 交换事件由KiSwapEvent触发。有四种不同类型的事件。

  　　- 将内核堆栈交换出去(由BOOLEAN KiStackOutSwapRequest指定);

  　　- 将进程交换出去 (需要交换出去的进程存放在KiProcessOutSwapListHead中）
```
  　　- 将进程交换进来 (需要交换出去的进程存放在KiProcessInSwapListHead中）

      　　- 将内核堆栈交换进来(需要交换进来的线程存放在KiStackInSwapListHead中).
```

6 逆向分析-KiSwapThread函数

KiSwapThread/KiSwapContex/SwapContex 直接的调用关系如下：

.text:0040AB8A ; =============== S U B R O U T I N E =======================================
.text:0040AB8A
.text:0040AB8A
.text:0040AB8A ; _DWORD __cdecl KiSwapThread()
.text:0040AB8A @KiSwapThread@0 proc near               ; CODE XREF: KeDelayExecutionThread(x,x,x):loc_40A5F3↑p
.text:0040AB8A                                         ; KeWaitForMultipleObjects(x,x,x,x,x,x,x,x):loc_40AB6E↑p ...
.text:0040AB8A                 mov     edi, edi		//热备
.text:0040AB8C                 push    esi
.text:0040AB8D                 push    edi
.text:0040AB8E                 mov     eax, large fs:20h		//eax = _KPRCB
.text:0040AB94                 mov     esi, eax				//esi = eax = _KPRCB
.text:0040AB96                 mov     eax, [esi+_KPRCB.NextThread]	//eax = 新线程_KTHREAD
.text:0040AB99                 test    eax, eax
.text:0040AB9B                 mov     edi, [esi+_KPRCB.CurrentThread]	//edi = 旧线程_KTHREAD
/*----------------------------
如果有NextThread则直接进行线程切换
-----------------------------*/
.text:0040AB9E                 jnz     loc_4109B9			//已获得NextThread，将_KPCR._KPRCB.NextThread的值清空
  									//并调用KiSwapContext(x)进行线程切换
/*---------------------
没有NextThread就找就绪线程
---------------------*/
.text:0040ABA4                 push    ebx				//未获取到NextThread的_KTHREAD
  									//说明当前的CPU中没有其他就绪线程
.text:0040ABA5                 movsx   ebx, [esi+_KPRCB.Number]		//将当前CPU编号进行有符号扩展
  									//将_KPRCB.Number扩展为ebx（32位），高位补符号
.text:0040ABA9                 xor     edx, edx			//edx == 0（edx：参数1）
.text:0040ABAB                 mov     ecx, ebx			//ecx = ebx = 当前CPU编号（ebx：参数2）
.text:0040ABAD                 call    @KiFindReadyThread@8 ; 	//在线程就绪队列中寻找就绪线程，KiFindReadyThread(x,x)
/*--------------------
没有就绪线程就调用空闲线程
--------------------*/
.text:0040ABB2                 test    eax, eax			//eax是指向就绪线程_KTHREAD的指针
.text:0040ABB4                 jz      loc_4107BE		//跳转：没有就绪线程，将会默认执行空闲线程
  								//eax将会获取到空闲线程的_KTHREAD
.text:0040ABBA
.text:0040ABBA loc_40ABBA:                             ; CODE XREF: KiSwapThread()+5C54↓j
.text:0040ABBA                                         ; KiSwapThread()+5C78↓j ...
.text:0040ABBA                 pop     ebx
.text:0040ABBB
/*-----------------------
已经找到就绪线程，进行线程切换
-----------------------*/
.text:0040ABBB loc_40ABBB:                             ; CODE XREF: KiSwapThread()+5E33↓j
.text:0040ABBB                 mov     ecx, eax					//ecx = eax = 就绪线程_KTHREAD（ecx：参数）
.text:0040ABBD                 call    @KiSwapContext@4 ; KiSwapContext(x)
.text:0040ABC2                 test    al, al
.text:0040ABC4                 mov     cl, [edi+_KTHREAD.WaitIrql] ; NewIrql
.text:0040ABC7                 mov     edi, [edi+_KTHREAD.WaitStatus]
.text:0040ABCA                 mov     esi, ds:__imp_@KfLowerIrql@4 ; KfLowerIrql(x)
.text:0040ABD0                 jnz     loc_41BC56
.text:0040ABD6
.text:0040ABD6 loc_40ABD6:                             ; CODE XREF: KiSwapThread()+110DC↓j
.text:0040ABD6                 call    esi ; KfLowerIrql(x) ; KfLowerIrql(x)
.text:0040ABD8                 mov     eax, edi
.text:0040ABDA                 pop     edi
.text:0040ABDB                 pop     esi
.text:0040ABDC                 retn
.text:0040ABDC @KiSwapThread@0 endp

接着分析，如果没有就绪线程，将会默认执行空闲线程：

.text:004107BE loc_4107BE:                             ; CODE XREF: KiSwapThread()+2A↑j
.text:004107BE                 mov     eax, [esi+_KPRCB.IdleThread]	//eax = 空闲线程
.text:004107C1                 xor     edx, edx		//edx == 0
.text:004107C3                 inc     edx		//edx == 1
.text:004107C4                 mov     ecx, ebx		//ecx = 当前CPU编号
  							//如果不存在就绪线程则把当前CPU添加到KiIdleSummary
.text:004107C6                 shl     edx, cl		//edx = 0010
.text:004107C8                 or      ds:_KiIdleSummary, edx	//_KiIdleSummary ｜ 0010
.text:004107CE                 mov     ecx, [esi+_KPRCB.MultiThreadProcessorSet]
.text:004107D4                 mov     edx, ecx
.text:004107D6                 and     edx, ds:_KiIdleSummary
.text:004107DC                 cmp     edx, ecx
.text:004107DE                 jnz     loc_40ABBA
.text:004107E4                 or      ds:_KiIdleSMTSummary, ecx
.text:004107EA                 lea     ecx, [esi+_KPRCB.MultiThreadSetMaster]
.text:004107F0                 mov     edx, [ecx]
.text:004107F2                 mov     byte ptr [edx+4C8h], 0
.text:004107F9                 mov     ecx, [ecx]
.text:004107FB                 cmp     byte ptr [ecx+0BCDh], 1
.text:00410802                 jnz     loc_40ABBA
.text:00410808                 jmp     loc_44B8CE		//经过一波设置后，就去进行线程切换（_KPRCB.IdleThread）

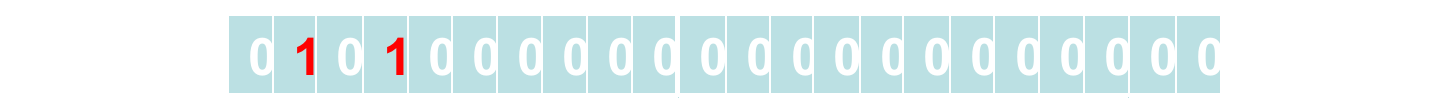

就绪位图（KiReadySummary）
为了提高调度速度，Windows 2000维护了一个称为就绪位图（KiReadySummary）的32位量。就绪位图中的每一位指示一个
调度优先级的就绪队列中是否有线程等待运行。B0与调度优先级0相对应，B1与调度优先级1相对应，等待。
空闲位图（KiIdleSummary）
Windows2000还维护一个称为空闲位图（KildleSummary）的32位量。空闲位图中的每一位指示一个处理机是否处于空闲状态。
调度器自旋锁（KiDispatcherLock）
为了防止调度器代码与线程在访问调度器数据结构时发生冲突，处理机调度仅出现在DPC调度层次。但在多处理机系统中，修
改调度器数据结构需要额外的步骤来得到内核调度器自旋锁（KiDispatcherLock），以协调各处理机对调度器数据结构的访问。

6.1 空闲线程-KiIdleLoop函数

在函数KiSwapThread通过以下两行代码可以找到空闲线程执行的函数:

1 2	.text:0046ED34 lea ecx, [ebx+_KPCR.PrcbData.PowerState.IdleFunction] .text:0046ED3A call dword ptr [ecx]

而这里循环调用的地址IdleFunction可以在ETHREAD.StartAddress(+0x224)得到，但是使用如下方法看不到空闲线程的ETHREAD.StartAddress。

得到KPCR.KPRCB:

kd> r fs
fs=00000030
kd> r gdtr
gdtr=8003f000
kd> dq 8003f000+0x8*0x6
8003f030  ffc093df`f0000001 0040f300`00000fff

FS[0].Base = 0xFFDFF000，查看IdleThread地址：0x8055ce60。

kd> dt _KPRCB 0xFFDFF120
ntdll!_KPRCB
   +0x000 MinorVersion     : 1
   +0x002 MajorVersion     : 1
   +0x004 CurrentThread    : 0x8055ce60 _KTHREAD
   +0x008 NextThread       : (null)
   +0x00c IdleThread       : 0x8055ce60 _KTHREAD

接着查看IdleThread.StartAddress(+0x224)：NULL。

kd> dt _ETHREAD 0x8055ce60
ntdll!_ETHREAD
  ...
  +0x224 StartAddress     : (null)
  ...

则只能通过空闲线程的堆栈来查看了，可以这样查看的原因：当前运行的线程正是空闲线程0x8055ce60。

分析函数SwapContext可知，线程切换（mov esp, [esi+28h]）后，堆栈操作如下：

.text:0046EB9F               pop     ecx	//ecx = ExceptionList 异常链表
 ...
.text:0046EBA8               popf		//pop eflag
 ...
.text:0046EBAB               retn		//跳转至新线程的ETHREAD.StartAddress(+0x224)去执行

经过上面分析，线程切换后0环堆栈中应该如下：
1
2
3
esp0: --> ExceptionList(KTHREAD.KernelStack)
esp0+0x4: --> eflag
esp0+0x8: --> retn(ETHREAD.StartAddress)
⚠️这里需要特别注意：线程切换后的堆栈是上面这样的，而线程从3环进0环使用的TrapFrame并不是线程切换，不要弄混了。

查看IdleThread的堆栈：

kd> dt _KTHREAD 0x8055ce60
ntdll!_KTHREAD
  ...
  +0x028 KernelStack      : 0x8055244c Void
  ...
↓
kd> dd 0x8055244c
8055244c  00000000 ffdff980 80546d3c 00000000
↓
kd> u 80546d3c
nt!KiIdleLoop+0x10:
80546d3c f390            pause
80546d3e fb              sti
80546d3f 90              nop
80546d40 90              nop
80546d41 fa              cli
80546d42 3b6d00          cmp     ebp,dword ptr [ebp]
80546d45 740d            je      nt!KiIdleLoop+0x28 (80546d54)
80546d47 b102            mov     cl,2

可以看到IdleThread是KiIdleLoop函数

7 逆向分析-KiFindReadyThread函数

该函数做了三件事：

　　　　① 解析KiReadySummary，找到从左起第一个为1的位数；

　　　　② 用该位获取从KiDispatchReadListHead中的第一个_KTHREAD线程，将其从链表中摘除；

　　　　③ 如果摘除后该链表为空，则找到相应的KiReadySummary位将其置0。
函数作用：当线程切换发生时，要调用KiFindReadyThread函数从调度链表里找到下一个就绪线程并通过EAX寄存器返回。
KiFindReadyThread 的参数个数。
1
__fastcall KiFindReadyThread(x, x)
快速调用：
- ECX传参数1：CPU编号。
  1
  2
  movsx ebx, [esi+_KPRCB.Number]
  mov ecx, ebx
- EDX传参数2：0（是最低优先级）。
  1
  xor edx, edx
通过IDA的分析函数有两个参数，阅读XP的源码（目录/NT/base/ntos/ke/thredsup.c），发现 KiFindReadyThread 的声明是这样的：grep --color=auto -rns "KiFindReadyThread" *
1
2
3
4
PKTHREAD FASTCALL KiFindReadyThread (
IN ULONG ProcessorNumber,
IN KPRIORITY LowPriority
);
- ProcessorNumber：是 CPU 编号，从 KPCR 里获取，单核模式下这个参数是没有用的；
- LowPriority：是最低优先级，KiSwapThread 里调用，传的是0。举例说明，如果这个参数是8，那么等价于 _KiReadySummary 的低8位置0，也就是忽略优先级0-7的线程。

KiFindFirstSetLeft：

KiFindFirstSetLeft 是一个全局的字节数组，大小是256字节，在/NT/base/ntos/ke/kernldat.c:328定义如下：

const CCHAR KiFindFirstSetLeft[256] = {
        0, 0, 1, 1, 2, 2, 2, 2, 3, 3, 3, 3, 3, 3, 3, 3,
        4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4,
        5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5,
        5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5,
        6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6,
        6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6,
        6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6,
        6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6,
        7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
        7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
        7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
        7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
        7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
        7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
        7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
        7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7};

这个数组配合下面的宏，可以高效的找到32位里左起第一个置1位的位置：

// 一个比较关键的宏函数，作用是找到32位整型变量 Set 里左起第一个置1的位的下标，存储到 Member 里
// 算法分析：
// 把32位分成4字节，两轮二分，确定了左起第一个“有1”的字节的偏移，记录在 _Offset
// Set >> _Offset 是把第一个有1的字节移到低8位
// KiFindFirstSetLeft[Set >> _Offset] 得到的是8位里左起第1个置1位的位置，如 0000 0001 得到的是0，0011 0000 得到的是5
// KiFindFirstSetLeft[Set >> _Offset] + _Offset 得到的是在整个32位里，左起第一个置1的位的位置
#define KeFindFirstSetLeftMember(Set, Member) {                        \
	ULONG _Mask;                                                       \
	ULONG _Offset = 16;                                                \
	if ((_Mask = Set >> 16) == 0) {                                    \
		_Offset = 0;                                                   \
		_Mask = Set;                                                   \
	}                                                                  \
	if (_Mask >> 8) {                                                  \
		_Offset += 8;                                                  \
	}                                                                  \
	*(Member) = KiFindFirstSetLeft[Set >> _Offset] + _Offset;          \
}

使用二分法查找从左边起下标为1的位：
之前我们介绍过，其存在32个就绪链表，0-31序号，在Windows操作系统中，其存在一个全局变量KiReadySummary，32位，如果哪个存在就绪链表，其该位被置1。

这样，我们直接检测其KiReadySummary全局变量是否为0就判断是否存在就绪链表。

其从低位到高位优先级依次升高，因此需要找从左边数第一个为1的位数下标，该位下标作为索引从KiDispatcherReadyListHead数组中寻找对应优先级的线程链表。

找对应优先级的线程链表：$PKTHREAD\ Kthread = (PKTHREAD)(KiDispatcherReadyListHead[eax*8] - 60h)$

7.1 KiFindReadyThread源码分析

将多核相关的预处理删除了，整理如下，添加了注释的 KiFindReadyThread 源码。

const CCHAR KiFindFirstSetLeft[256] = {
	0, 0, 1, 1, 2, 2, 2, 2, 3, 3, 3, 3, 3, 3, 3, 3,
	4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4, 4,
	5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5,
	5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5,
	6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6,
	6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6,
	6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6,
	6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6,
	7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
	7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
	7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
	7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
	7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
	7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
	7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7,
	7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7, 7};


// 一个比较关键的宏函数，作用是找到32位整型变量 Set 里左起第一个置1的位的下标，存储到 Member 里
// 算法分析：
// 把32位分成4字节，两轮二分，确定了左起第一个“有1”的字节的偏移，记录在 _Offset
// Set >> _Offset 是把第一个有1的字节移到低8位
// KiFindFirstSetLeft[Set >> _Offset] 得到的是8位里左起第1个置1位的位置，如 0000 0001 得到的是0，0011 0000 得到的是5
// KiFindFirstSetLeft[Set >> _Offset] + _Offset 得到的是在整个32位里，左起第一个置1的位的位置
#define KeFindFirstSetLeftMember(Set, Member) {                        \
	ULONG _Mask;                                                       \
	ULONG _Offset = 16;                                                \
	if ((_Mask = Set >> 16) == 0) {                                    \
		_Offset = 0;                                                   \
		_Mask = Set;                                                   \
	}                                                                  \
	if (_Mask >> 8) {                                                  \
		_Offset += 8;                                                  \
	}                                                                  \
	*(Member) = KiFindFirstSetLeft[Set >> _Offset] + _Offset;          \
}


PKTHREAD FASTCALL KiFindReadyThread (
    IN ULONG ProcessorNumber,
    IN KPRIORITY LowPriority
    )
{

    ULONG HighPriority;
    PRLIST_ENTRY ListHead;
    PRLIST_ENTRY NextEntry;
    ULONG PrioritySet;
    KAFFINITY ProcessorSet;
    PKTHREAD Thread;
    PKTHREAD Thread1;
    PKTHREAD Thread2 = NULL;
    ULONG WaitLimit;
    CCHAR Processor;

    Processor = (CCHAR)ProcessorNumber;
    PrioritySet = (~((1 << LowPriority) - 1)) & KiReadySummary; // _KiReadySummary 将低 LowPriority 位清0的值

    KeFindFirstSetLeftMember(PrioritySet, &HighPriority); // HighPriority 等于左起第一个置1位的下标，表示该优先级有就绪线程
    ListHead = &KiDispatcherReadyListHead[HighPriority]; // 找到该优先级的调度链表头
    PrioritySet <<= (31 - HighPriority); // 此时最高位是左起第一个置1的位，如果值是0，说明没有就绪线程
    while (PrioritySet != 0) {

        //
        // If the next bit in the priority set is a one, then examine the
        // corresponding dispatcher ready queue.
        //

		// 如果最高位是1，则遍历这个优先级调度链表
        if ((LONG)PrioritySet < 0) {
            NextEntry = ListHead->Flink; // NextEntry 指向当前优先级调度链表里的第一个线程

            ASSERT(NextEntry != ListHead); // 当前优先级置1，链表里却没有值，是不可能的

            Thread = CONTAINING_RECORD(NextEntry, KTHREAD, WaitListEntry); // 计算 KTHREAD
            RemoveEntryList(&Thread->WaitListEntry); // 从链表里删除该线程
            if (IsListEmpty(ListHead)) {
                ClearMember(HighPriority, KiReadySummary); // 如果该优先级的调度链表已经是空的，那么 KiReadySummary 相应的位清零
            }

            return Thread;
        }

        HighPriority -= 1;
        ListHead -= 1;
        PrioritySet <<= 1;
    };

    //
    // No thread could be found, return a null pointer.
    //

    return NULL;
}

7.2 KiFindReadyThread逆向分析

.text:0042BFBC ; =============== S U B R O U T I N E =======================================
.text:0042BFBC
.text:0042BFBC ; Attributes: bp-based frame
.text:0042BFBC
.text:0042BFBC ; __fastcall KiFindReadyThread(x, x)
.text:0042BFBC @KiFindReadyThread@8 proc near          ; CODE XREF: KiAdjustQuantumThread(x)+63↑p
.text:0042BFBC                                         ; KeDelayExecutionThread(x,x,x)+12F↑p ...
.text:0042BFBC
.text:0042BFBC var_14          = dword ptr -14h
.text:0042BFBC var_10          = dword ptr -10h
.text:0042BFBC var_C           = dword ptr -0Ch
.text:0042BFBC var_8           = dword ptr -8
.text:0042BFBC var_4           = dword ptr -4
.text:0042BFBC
.text:0042BFBC                 mov     edi, edi			//热补丁
.text:0042BFBE                 push    ebp
.text:0042BFBF                 mov     ebp, esp
.text:0042BFC1                 sub     esp, 14h
.text:0042BFC4                 and     [ebp+var_C], 0
.text:0042BFC8                 push    ebx
.text:0042BFC9                 push    esi
.text:0042BFCA                 xor     esi, esi
.text:0042BFCC                 inc     esi			//esi == 1
.text:0042BFCD                 mov     [ebp+var_10], ecx	//参数4 = ecx = CPU编号
.text:0042BFD0                 mov     ecx, edx			//ecx = edx = 0，LowPriority
.text:0042BFD2                 shl     esi, cl			//1 << 0 == esi == 1
.text:0042BFD4                 movsx   ecx, byte ptr [ebp+var_10]//ecx = CPU编号
.text:0042BFD8                 dec     esi			//esi = 0
.text:0042BFD9                 push    edi
.text:0042BFDA                 mov     edi, _KeTickCount.LowPart//Windows8以前，Windows内核Security Cookie/ASLR使用系统时钟
  								//KeTickCount或RDTSC作为随机数源
/*----------------------------------------------
忽略优先级低于当前线程的就绪线程，KiReadySummary低位清0
----------------------------------------------*/
.text:0042BFE0                 not     esi			//按位取反（翻转）
.text:0042BFE2                 and     esi, _KiReadySummary	//全局变量 _KiReadySummary 有32位，对应32个就绪队列
  								//esi = (~((1 << LowPriority) - 1)) & _KiReadySummary
  								//此时 esi 存的是 _KiReadySummary 将低 LowPriority 位清0的值
.text:0042BFE8                 xor     edx, edx			//下面是利用二分+位图实现了查找左起第一个置1位
.text:0042BFEA                 inc     edx			//edx == 1
.text:0042BFEB                 shl     edx, cl			//1<<CPU编号
.text:0042BFED                 mov     eax, esi			//eax = esi = 低位清0的_KiReadySummary
.text:0042BFEF                 sub     edi, 3			//edi随机数 -= 3
.text:0042BFF2                 shr     eax, 10h			//取KiReadySummary高16位
  								//如果结果是0，说明高16位全是0
  								//如果不是0，说明高16位至少有一个置1位
.text:0042BFF5                 push    10h
.text:0042BFF7                 mov     [ebp+var_14], ecx	//CPU编号
.text:0042BFFA                 pop     ecx			//ecx = 0x10
  								//ecx 在这里的作用是记录偏移，初始化为16，
  								//意思是假设高16位至少有一个置1的位
/*-----------
第一轮查找
跳转：高16位有1
-----------*/
.text:0042BFFB                 jnz     short loc_42C001		//跳转：KiReadySummary高16位有1
/*-----------
低16位有1
-----------*/
.text:0042BFFD                 xor     ecx, ecx
.text:0042BFFF                 mov     eax, esi
.text:0042C001
/*-------------------------
第一轮查找
判断高/低16位中的1在高8位还是低8位
-------------------------*/
.text:0042C001 loc_42C001:                             ; CODE XREF: KiFindReadyThread(x,x)+3F↑j
.text:0042C001                 test    eax, 0FFFFFF00h		//测试KiReadySummary高/低16位中的低8位
.text:0042C006                 jz      short loc_42C00B		//跳转：说明1在KiReadySummary高/低16位中的低8位
.text:0042C008                 add     ecx, 8			//否则，否则偏移 +8
  								//此时 ecx 存储的是左起第一个置1位所在的字节内的偏移
  								//举例说明，假如 _KiReadySummary 是 0x30000000
  								//因为0x30 == 0011 0000，左起第一个1下标index = ecx = 5
.text:0042C00B
/*----------------------------
第一轮查找
1 在KiReadySummary高16位中的低8位
----------------------------*/
.text:0042C00B loc_42C00B:                             ; CODE XREF: KiFindReadyThread(x,x)+4A↑j
.text:0042C00B                 mov     eax, esi			//eax = esi = 低位清0的_KiReadySummary
.text:0042C00D                 shr     eax, cl			//KiReadySummary >> 10h，取KiReadySummary高16位
.text:0042C00F                 push    1Fh
.text:0042C011                 movsx   eax, ds:_KiFindFirstSetLeft[eax]//eax = KiReadySummary中有1的下标索引
.text:0042C018                 add     eax, ecx			//eax += 基数
  								//若1在高16位，则ecx == 10h，16 <= eax <= 31
  								//若1在低16位，则ecx == 0h，0 <= eax <= 15
.text:0042C01A                 lea     ecx, _KiDispatcherReadyListHead[eax*8]//ecx = 对应优先级的线程KTHREAD + 0x60
.text:0042C021                 mov     [ebp+var_4], ecx
.text:0042C024                 pop     ecx			//ecx = 1Fh = 31
.text:0042C025                 sub     ecx, eax			//ecx = 左起第 ecx 位是1所在的下标索引
.text:0042C027                 shl     esi, cl			//esi = 低位清0的_KiReadySummary << ecx
  								//正常来说若KiReadySummary有其中某位是1，假设下标是M
  								//KiReadySummary左移M位 <= 31
.text:0042C029                 test    esi, esi			//如果结果是0，表示没有就绪线程
.text:0042C02B                 jmp     short loc_42C056
.text:0042C02D ; ---------------------------------------------------------------------------
.text:0042C02D
/*------
有就绪线程
------*/
.text:0042C02D loc_42C02D:                             ; CODE XREF: KiFindReadyThread(x,x)+9D↓j
.text:0042C02D                 test    esi, esi
.text:0042C02F                 jge     short loc_42C04F		//esi >= 0
.text:0042C031                 mov     ecx, [ebp+var_4]		//ecx = 找到第一就绪线程KTHREAD + 0x60
.text:0042C034                 mov     ebx, [ecx]		//ebx = 第一个就绪线程.FLink = 下一个就绪线程KTHREAD + 0x60
.text:0042C036                 cmp     ebx, ecx
.text:0042C038                 jz      short loc_42C04F
.text:0042C03A
.text:0042C03A loc_42C03A:                             ; CODE XREF: KiFindReadyThread(x,x)+8E↓j
.text:0042C03A                 lea     eax, [ebx-60h]		//eax = 找到的就绪线程的KTHREAD
.text:0042C03D                 test    [eax+_KTHREAD.Affinity], edx//CPU编号，测试亲核性
.text:0042C043                 mov     ebx, [ebx]		//ebx = 下一个就绪线程
.text:0042C045                 jnz     short loc_42C062
.text:0042C047                 cmp     ebx, [ebp+var_4]
.text:0042C04A                 jnz     short loc_42C03A
.text:0042C04C                 mov     eax, [ebp+var_8]
.text:0042C04F
.text:0042C04F loc_42C04F:                             ; CODE XREF: KiFindReadyThread(x,x)+73↑j
.text:0042C04F                                         ; KiFindReadyThread(x,x)+7C↑j
/*-----------
循环查找就绪线程
-----------*/
.text:0042C04F                 sub     [ebp+var_4], 8		//将第一个就绪线程.FLink上移，使得第一个线程 = 下一个线程
.text:0042C053                 dec     eax			//索引 -= 1
.text:0042C054                 shl     esi, 1			//KiReadySummary
.text:0042C056
.text:0042C056 loc_42C056:                             ; CODE XREF: KiFindReadyThread(x,x)+6F↑j
.text:0042C056                 mov     [ebp+var_8], eax		//eax = 加基数的索引
.text:0042C059                 jnz     short loc_42C02D		//有就绪线程
.text:0042C05B                 xor     eax, eax			//没有就绪线程，返回NULL
.text:0042C05D
.text:0042C05D loc_42C05D:                             ; CODE XREF: KiFindReadyThread(x,x)+137↓j
.text:0042C05D                                         ; KiFindReadyThread(x,x)+14D↓j
.text:0042C05D                 pop     edi
.text:0042C05E                 pop     esi
.text:0042C05F                 pop     ebx
.text:0042C060                 leave
.text:0042C061                 retn
.text:0042C062 ; ---------------------------------------------------------------------------
.text:0042C062
.text:0042C062 loc_42C062:                             ; CODE XREF: KiFindReadyThread(x,x)+89↑j
.text:0042C062                 movzx   ecx, [eax+_KTHREAD.IdealProcessor]//指明了在多处理器上该线程的理想处理器编号
.text:0042C069                 mov     esi, [ebp+var_14]		//esi = CPU编号
.text:0042C06C                 cmp     ecx, esi
.text:0042C06E                 jz      short loc_42C0DA
.text:0042C070                 movzx   ecx, [eax+_KTHREAD.NextProcessor]
.text:0042C077                 cmp     ecx, esi
.text:0042C079                 jnz     short loc_42C083
.text:0042C07B                 test    [eax+_KTHREAD.SoftAffinity], edx
.text:0042C081                 jnz     short loc_42C0DA
.text:0042C083
.text:0042C083 loc_42C083:                             ; CODE XREF: KiFindReadyThread(x,x)+BD↑j
.text:0042C083                 cmp     edi, [eax+_KTHREAD.WaitTime]
.text:0042C086                 jnb     short loc_42C0DA
.text:0042C088                 cmp     [ebp+var_8], 19h
.text:0042C08C                 jnb     short loc_42C0DA
.text:0042C08E                 jmp     short loc_42C0D1
.text:0042C090 ; ---------------------------------------------------------------------------
.text:0042C090
.text:0042C090 loc_42C090:                             ; CODE XREF: KiFindReadyThread(x,x)+118↓j
.text:0042C090                 lea     ecx, [ebx-60h]
.text:0042C093                 test    [ecx+124h], edx
.text:0042C099                 mov     ebx, [ebx]
.text:0042C09B                 mov     [ebp+var_14], ebx
.text:0042C09E                 jz      short loc_42C0D1
.text:0042C0A0                 movzx   ebx, [ecx+_KTHREAD.IdealProcessor]
.text:0042C0A7                 cmp     ebx, esi
.text:0042C0A9                 jz      short loc_42C0B6
.text:0042C0AB                 movzx   ebx, [ecx+_KTHREAD.NextProcessor]
.text:0042C0B2                 cmp     ebx, esi
.text:0042C0B4                 jnz     short loc_42C0C9
.text:0042C0B6
.text:0042C0B6 loc_42C0B6:                             ; CODE XREF: KiFindReadyThread(x,x)+ED↑j
.text:0042C0B6                 test    [ecx+_KTHREAD.SoftAffinity], edx
.text:0042C0BC                 jnz     short loc_42C0D8
.text:0042C0BE                 cmp     [ebp+var_C], 0
.text:0042C0C2                 jnz     short loc_42C0C9
.text:0042C0C4                 mov     [ebp+var_C], ecx
.text:0042C0C7                 mov     eax, ecx
.text:0042C0C9
.text:0042C0C9 loc_42C0C9:                             ; CODE XREF: KiFindReadyThread(x,x)+F8↑j
.text:0042C0C9                                         ; KiFindReadyThread(x,x)+106↑j
.text:0042C0C9                 cmp     edi, [ecx+_KTHREAD.WaitTime]
.text:0042C0CC                 jnb     short loc_42C0D8
.text:0042C0CE                 mov     ebx, [ebp+var_14]
.text:0042C0D1
.text:0042C0D1 loc_42C0D1:                             ; CODE XREF: KiFindReadyThread(x,x)+D2↑j
.text:0042C0D1                                         ; KiFindReadyThread(x,x)+E2↑j
.text:0042C0D1                 cmp     ebx, [ebp+var_4]
.text:0042C0D4                 jnz     short loc_42C090
.text:0042C0D6                 jmp     short loc_42C0DA
.text:0042C0D8 ; ---------------------------------------------------------------------------
.text:0042C0D8
.text:0042C0D8 loc_42C0D8:                             ; CODE XREF: KiFindReadyThread(x,x)+100↑j
.text:0042C0D8                                         ; KiFindReadyThread(x,x)+110↑j
.text:0042C0D8                 mov     eax, ecx
.text:0042C0DA
/*------------------------------------------
将找到的就绪线程从链表中摘出，并判断链表是否为空，
若为空，则在_KiReadySummary中将该优先级对应的位置0
------------------------------------------*/
.text:0042C0DA loc_42C0DA:                             ; CODE XREF: KiFindReadyThread(x,x)+B2↑j
.text:0042C0DA                                         ; KiFindReadyThread(x,x)+C5↑j ...
.text:0042C0DA                 mov     cl, byte ptr [ebp+var_10]	//ecx = CPU编号
.text:0042C0DD                 mov     [eax+_KTHREAD.NextProcessor], cl	//NextProcessor指明了该线程在哪个处理器开始运行
  									//将当前线程从链表中摘下
  									//eax = KTHREAD
.text:0042C0E3                 mov     ecx, [eax+_KTHREAD.___u24.Flink]	//ecx = WaitListEntry.FLink，下一个
.text:0042C0E6                 mov     edx, [eax+_KTHREAD.___u24.Blink]	//edx = WaitListEntry.BLink，上一个
.text:0042C0E9                 mov     [edx], ecx		//WaitListEntry.BLink.FLink = WaitListEntry.FLink
.text:0042C0EB                 mov     [ecx+4], edx		//WaitListEntry.FLink.BLink = WaitListEntry.BLink
.text:0042C0EE                 mov     ecx, [ebp+var_4]		//ecx = 被摘下的线程
.text:0042C0F1                 cmp     [ecx], ecx		//判断该链表是否为空
.text:0042C0F3                 jnz     loc_42C05D		//跳转：链表不为空
.text:0042C0F9                 mov     ecx, [ebp+var_8]		//链表为空：则将KiReadySummary有关位置为0
.text:0042C0FC                 xor     edx, edx
.text:0042C0FE                 inc     edx
.text:0042C0FF                 shl     edx, cl
.text:0042C101                 not     edx
.text:0042C103                 and     _KiReadySummary, edx	//如果当前优先级调度链表为空，则修改
  								//_KiReadySummary 相应的位
.text:0042C109                 jmp     loc_42C05D
.text:0042C109 @KiFindReadyThread@8 endp
.text:0042C109
.text:0042C109 ; ---------------------------------------------------------------------------

可参考：

8 进程挂靠

进程挂靠涉及到APC相关的知识，目前还没有学到APC，先浅写一下，后面学了APC再回来总结。

进程与线程的关系：

一个进程可以包含多个线程
一个进程至少要有一个线程
进程为线程提供资源，也就是提供Cr3的值，Cr3中存储的是页目录表基址
Cr3确定了，线程能访问的内存也就确定了

例：CPU解析线程代码 mov eax,dword ptr ds:[0x12345678]

CPU解析线性地址时要通过页目录表来找对应的物理页，页目录表基址存在Cr3寄存器中。
当前的Cr3的值来源于当前的进程(_KPROCESS.DirectoryTableBase(+0x018))。

进程CR3与线程的关联：

资源提供者（养父母）：_ETHREAD.Tcb.ApcState.Process(+0x44)
线程创建者（亲生父母）：_ETHREAD.ThreadsProcess(+0x220)
一般情况下，_ETHREAD.Tcb.ApcState.Process 和 _ETHREAD.ThreadsProcess 指向的是同一个进程。
将当前CR3的值改为其它进程的CR3，称为进程挂靠。

养父母负责提供CR3：线程切换的时候，会比较切换前后两个线程_KTHREAD结构体0x044处指定的EPROCESS是否为同一个，如果不是同一个，会将0x044处指定的EPROCESS的DirectoryTableBase的值取出，赋值给CR3。所以，线程需要的CR3的值来源于0x044处偏移指定的EPROCESS。

Cr3的值可以随便改吗？

正常情况下，Cr3的值是由养父母提供的，但Cr3的值也可以改成和当前线程毫不相干的其他进程的DirectoryTableBase。

线程代码：

mov cr3,A.DirectoryTableBase
mov eax,dword ptr ds:[0x12345678]	//A进程的0x12345678内存
mov cr3,B.DirectoryTableBase
mov eax,dword ptr ds:[0x12345678]	//B进程的0x12345678内存
mov cr3,C.DirectoryTableBase
mov eax,dword ptr ds:[0x12345678]	//C进程的0x12345678内存

将当前Cr3的值改为其他进程，称为“进程挂靠”。

例：追一下NtReadVirtualMemory调用过程：NtReadVirtualMemory(x,x,x,x,x) --> MmCopyVirtualMemory(x,x,x,x,x,x,x) --> MiDoMappedCopy(x,x,x,x,x,x,x) --> KeStackAttachProcess(x,x) --> KiAttachProcess(x,x,x,x)修改养父母 --> KiSwapProcess(x,x)进程挂靠CR3。

NtReadVirtualMemory(x,x,x,x,x)函数：

; NTSTATUS __stdcall NtReadVirtualMemory(HANDLE ProcessHandle, PVOID BaseAddress,
                                         PVOID Buffer, SIZE_T NumberOfBytesToRead,
                                         PSIZE_T NumberOfBytesRead)
PAGE:004DD28A _NtReadVirtualMemory@20 proc near       ; DATA XREF: .text:0042D738↑o
...
PAGE:004DD317 loc_4DD317:                             ; CODE XREF: NtReadVirtualMemory(x,x,x,x,x)+4A↑j
PAGE:004DD317                                         ; NtReadVirtualMemory(x,x,x,x,x)+67↑j
PAGE:004DD317                 xor     eax, eax
PAGE:004DD319                 mov     [ebp+var_28], eax
PAGE:004DD31C                 mov     [ebp+var_1C], eax
PAGE:004DD31F                 cmp     esi, eax        // esi = NumberOfBytesToRead
PAGE:004DD321                 jz      short loc_4DD366
PAGE:004DD323                 push    eax             ; HandleInformation
PAGE:004DD324                 lea     eax, [ebp+Object] // Object = 要读取内存所属的进程KPROCESS
PAGE:004DD327                 push    eax             ; Object
PAGE:004DD328                 push    dword ptr [ebp+AccessMode] ; AccessMode
PAGE:004DD32B                 push    _PsProcessType  ; ObjectType
PAGE:004DD331                 push    10h             ; DesiredAccess
PAGE:004DD333                 push    [ebp+ProcessHandle] ; Handle
PAGE:004DD336                 call    _ObReferenceObjectByHandle@24 ; ObReferenceObjectByHandle(x,x,x,x,x,x)
PAGE:004DD33B                 mov     [ebp+var_1C], eax // 获取进程的句柄Handle，eax = 返回码
PAGE:004DD33E                 test    eax, eax
PAGE:004DD340                 jnz     short loc_4DD366   // eax = 0，句柄获取成功
PAGE:004DD342                 lea     eax, [ebp+var_28]
PAGE:004DD345                 push    eax             ; int
PAGE:004DD346                 push    dword ptr [ebp+AccessMode] ; AccessMode
PAGE:004DD349                 push    esi             ; Length
PAGE:004DD34A                 push    [ebp+Buffer]    ; Address
PAGE:004DD34D                 push    dword ptr [edi+44h] ; ULONG_PTR
PAGE:004DD350                 push    [ebp+BaseAddress] ; int
PAGE:004DD353                 push    [ebp+Object]    ; BugCheckParameter1
PAGE:004DD356                 call    _MmCopyVirtualMemory@28 // 读取内存，继续跟进这个函数

MmCopyVirtualMemory(x,x,x,x,x,x,x) --> MiDoMappedCopy(x,x,x,x,x,x,x) --> KeStackAttachProcess(x,x)

KeStackAttachProcess(x,x)
...
.text:00421C8E loc_421C8E:                             ; CODE XREF: KeStackAttachProcess(x,x)+5B↑j
.text:00421C8E                 lea     eax, [esi+_KTHREAD.SavedApcState.ApcListHead.Flink]
.text:00421C94                 push    eax
.text:00421C95                 push    [ebp+BugCheckParameter1]
.text:00421C98                 push    edi             // 参数二：edi = 要读取进程的KPROCESS
.text:00421C99                 push    esi             // 参数一：esi = CurrentThread
.text:00421C9A                 call    _KiAttachProcess@16 ; KiAttachProcess(x,x,x,x)

KiAttachProcess(x,x,x,x)，修改养父母。

KiAttachProcess(x,x,x,x)
...
.text:00421A2C                 mov     [esi+_KTHREAD.ApcState.Process], edi // 修改养父母
.text:00421A2F                 mov     [esi+_KTHREAD.ApcState.KernelApcInProgress], 0
.text:00421A33                 mov     [esi+_KTHREAD.ApcState.KernelApcPending], 0
.text:00421A37                 mov     [esi+_KTHREAD.ApcState.UserApcPending], 0
...
.text:00421A7D                 push    dword ptr [eax+10h]
.text:00421A80                 push    edi             // edi = 要读取进程的KPROCESS
.text:00421A81                 call    _KiSwapProcess@8 ; KiSwapProcess(x,x)

KiSwapProcess(x,x)，修改CR3。

.text:0046ECF0 loc_46ECF0:                             ; CODE XREF: KiSwapProcess(x,x)+2D↑j
.text:0046ECF0                 lldt    ax
.text:0046ECF3                 mov     ecx, large fs:20h
.text:0046ECFA                 lea     ecx, [ecx+(_KPRCB.LockQueue.Next+8)]
.text:0046ED00                 call    @KeReleaseQueuedSpinLockFromDpcLevel@4 ; KeReleaseQueuedSpinLockFromDpcLevel(x)
.text:0046ED05                 mov     ecx, large fs:40h
.text:0046ED0C                 mov     edx, [esp+arg_0] // edx = 要读取进程的_KPROCESS
.text:0046ED10                 xor     eax, eax
.text:0046ED12                 mov     gs, ax          // 在Windows中没有使用到 GS 段寄存器，GS = 0
.text:0046ED15                 mov     eax, [edx+_KPROCESS.DirectoryTableBase]
.text:0046ED18                 mov     [ecx+_KPRCB.ProcessorState.ContextFrame.ContextFlags], eax
.text:0046ED1B                 mov     cr3, eax        // 切换CR3
.text:0046ED1E                 mov     ax, [edx+_KPROCESS.IopmOffset]
.text:0046ED22                 mov     word ptr [ecx+(_KPRCB.ProcessorState.ContextFrame.FloatSave.RegisterArea+12h)], ax
.text:0046ED26                 retn    8
.text:0046ED26 _KiSwapProcess@8 endp

思考：可不可以只修改Cr3而不修改养父母？
答案：不可以，假设刚刚修改完Cr3，还没读取内存时，发生了线程切换，当再次切换回来时，会根据养父母的值为Cr3赋值，Cr3又变回了原来的值，此时将变成自己读自己。如果我们自己来写这个代码，在切换Cr3后关闭中断，并且不调用会导致线程切换的API,就可以不用修改养父母的值

总结：

正常情况下，当前线程使用的Cr3是由其所属进程提供的（_ETHREAD.Tcb.ApcState.Process），正是因为如此，A进程中的线程只能访问A的内存。
如果要让A进程中的线程能够访问B进程的内存，就必须要修改Cr3的值为B进程的页目录表基址(B.DirectoryTableBase)，这就是所谓的“进程挂靠”。

9 跨进程读写内存

描述：跨进程的本质是“进程挂靠”,正常情况下，A进程的线程只能访问A进程的地址空间，如果A进程的线程想访问B进程的地址空间，就要修改当前的Cr3的值为B进程的页目录表基值（KPROCESS.DirectoryTableBase）。即：mov cr3, B.DirectoryTableBase。

跨进程读写错误写法：

A进制中的线程代码：

mov cr3,B.DirectoryTableBase		//切换Cr3的值为B进程
mov eax,dword ptr ds:[0x12345678]	//将进程B 0x12345678的值存的eax中
mov dword ptr ds:[0x00401234],eax	//将数据存储到0x00401234中
mov cr3,A.DirectoryTableBase		//切换回Cr3的值

此时0x00401234中的数据还有吗?
此时在A进程0x00401234读到的数据是不正确的。

以下内存成功读写的原因：这是因为高2G地址可让所有进程共用。

正确的流程可以参考NtReadVirtualMemory执行流程：

将当前线程的Cr3切换至目标进程的Cr3，并修改线程养父母；
将要读的数据复制到高2G（暂存区）；
将当前线程的Cr3切换至原本进程的Cr3；
将要读的数据从高2G复制到目标位置。

NtWriteVirtualMemory执行流程：

将当前线程的数据复制到高2G（暂存区）
将当前线程的Cr3切换至目标进程的Cr3
将要写入的数据从高2G复制到目标位置
将当前线程的Cr3切换至原本进程的Cr3

总结

每个进程的高2G内存空间的线性地址对应的物理页几乎是相同的，可以通过对高2G内存空间的利用，实现跨进程内存读写的操作。
