Windows XP 页保护（一）

发表于 更新于 分类于 ， ， 阅读次数： Valine：
本文字数： 9.6k 阅读时长 ≈ 9 分钟

ʕ •ᴥ•ʔ ɔ:

1 CR3和物理内存

如下指令：

1
mov eax,dword ptr ds:[0x12345678]

有效地址：0x12345678

线性地址：ds.Base + 0x12345678

物理地址：通过线性地址进行转换得到

存在内存的DLL会个每个EXE映射一个线性地址，要想通过线性地址找到真正的物理地址，就必须借助于CR3寄存器。该寄存器存的值是物理地址，每个进程一个CR3的值，不是一个线程一个CR3的值。

物理内存的单位：页/4KB。

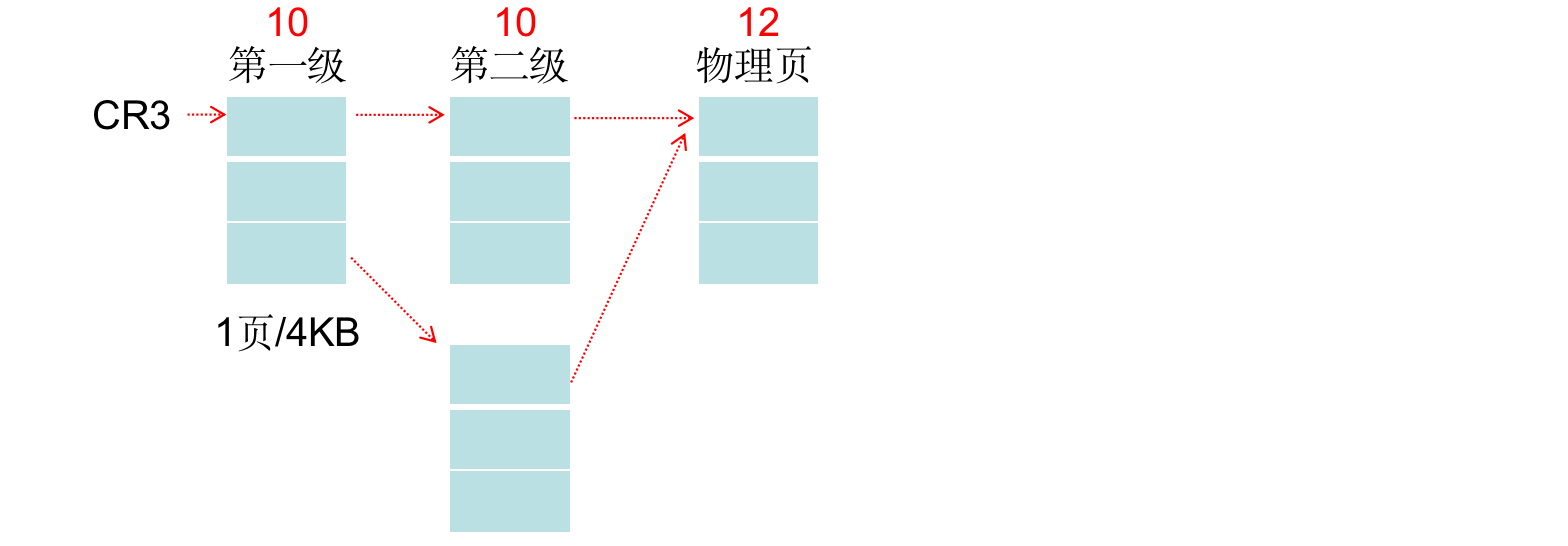

如下， CR3指向一个物理页，一共4096字节：


  • 第一级：叫做页目录表，大小1页/4KB/4096字节/1024项。
  • 第二级：叫做页表，大小1页/4KB/4096字节/1024项。
  • 第三级：真正的物理页内存。

2 10-10-12分页模式

X86模式下存在10-10-12分页和2-9-9-12分页来将线性地址转换为物理地址。

10-10-12分页转换规则如下：


转换步骤（0x000AAA40）：

  1. 修改Windows XP启动配置，将noexecute改成execute，使用10-10-12分页模式。

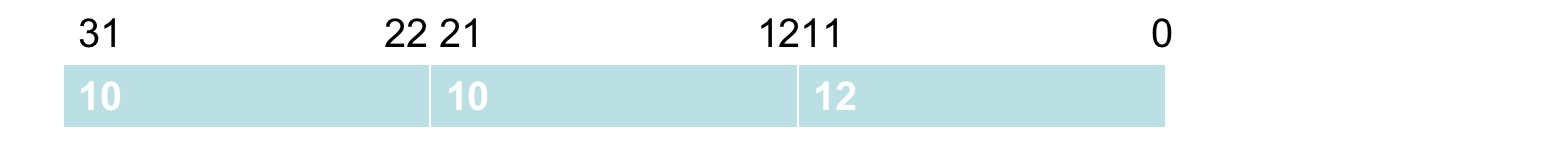

  2. 将线性地址做10-10-12排列：
    • 10：对应第一级目录，0000 0000 00 = 0x0
    • 10：对应第二级页表，00 1010 1010 = 0xAA
    • 12：对应第三级物理页，1010 0100 0000 = 0xA40
  3. 将高地址的两段左移4位（第一和第二张表存的是地址，大小是4字节，所以要乘4）：
    • 0x0*4 = 0x0
    • 0xAA*4 = 0x2A8
  4. 根据CR3寄存器的值进行查表，CR3是一个基址，$Dir=CR3+Offset_1*4$，指向第一级目录。
  5. 将步骤3得到的地址低12位（属性）置0，然后 PageTable = (Dir & 0xFFFFF000) + Offset_2 * 4，指向第二级的页表。
  6. 将步骤4得到的地址低12位（属性）置0，然后 Address = (PageTable & 0xFFFFF000) + Offset_3 ，即为物理地址。

实际上，把PDT、PTT表堪称两个 DWORD 数组：

1
2
3
4
DWORD PDT[Num_PDT];
DWORD PTT[Num_PTT];
1、每一项 PDT[x] 对应一张PTT表，也就是对应一个 PTT[Num_PTT] 数组
2、数组 PDT[Num_PDT] 起始地址为 CR3，32位线性地址的的高10位为数组索引，计算第x项PDE的地址为：CR3+((VirtualAddress>>22)&0x3FF)*4

3 练习：查找字符串的物理地址

题目：打开Notepad.exe输入字符串并查找其对应的物理地址。

  1. 修改Windows XP启动配置，将noexecute改成execute，使用10-10-12分页模式。

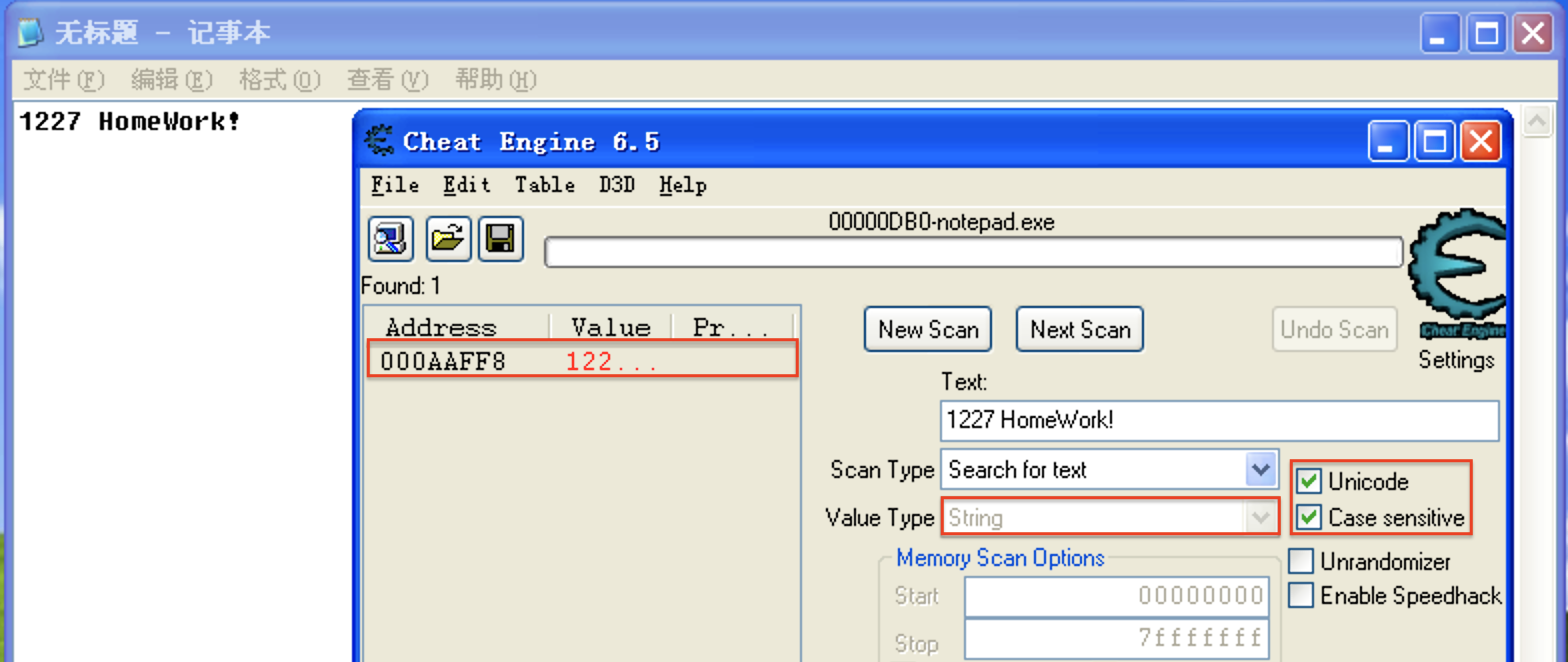

  2. CE查看字符串虚拟地址：0x000AAFF8


  3. 按10-10-12分页拆分偏移地址：

    • 10：0x0*4 = 0x0
    • 10：AA*4 = 0x2A8
    • 12：0xFF8

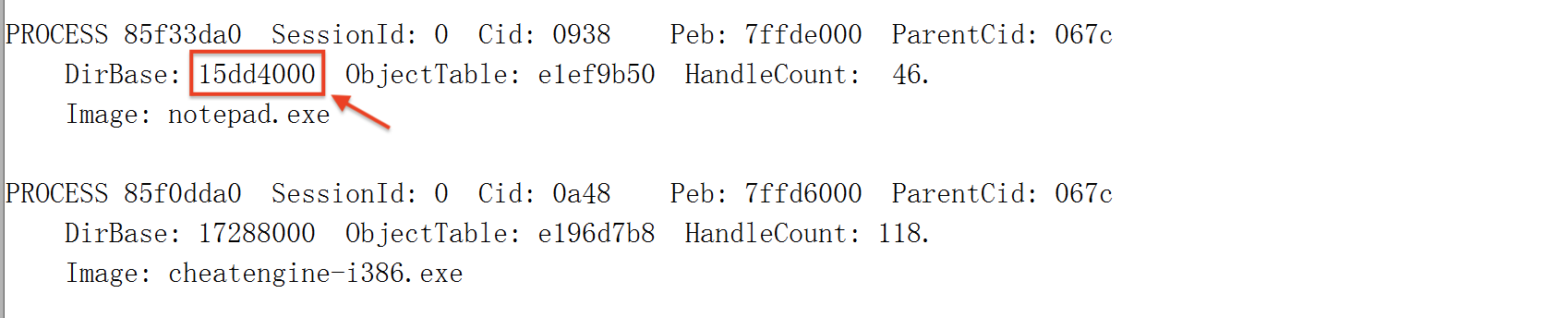

  4. 在Windbg中使用!process 0 0获取当前进程CR3的值：0x15dd4000（物理地址）

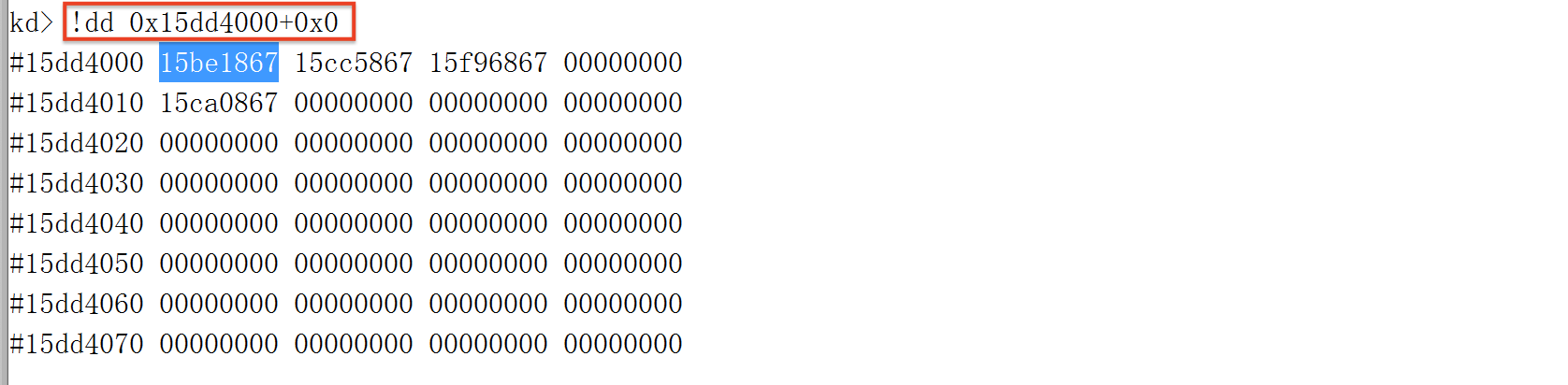

  5. 获取在第一级目录中的值!dd 0x15dd4000+0x0：$Dir=CR3+Offset_1*4$ = 0x15be1867。

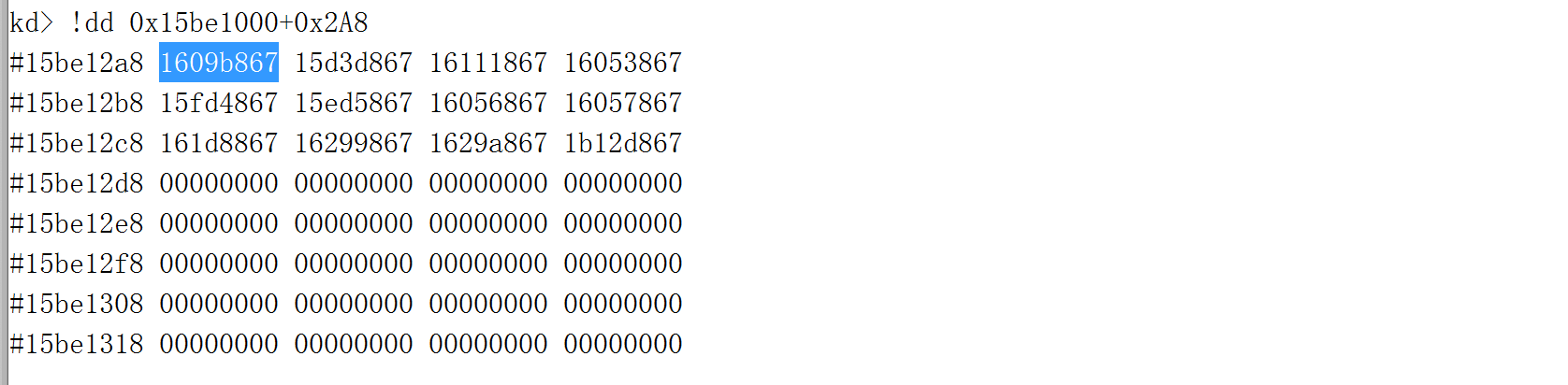

  6. 将第一级目录低12位（属性）置0后查偏移，PageTable = (Dir & 0xFFFFF000) + Offset_2 * 4 ，!dd 0x15be1000+0x2A8 = 0x1609b86。

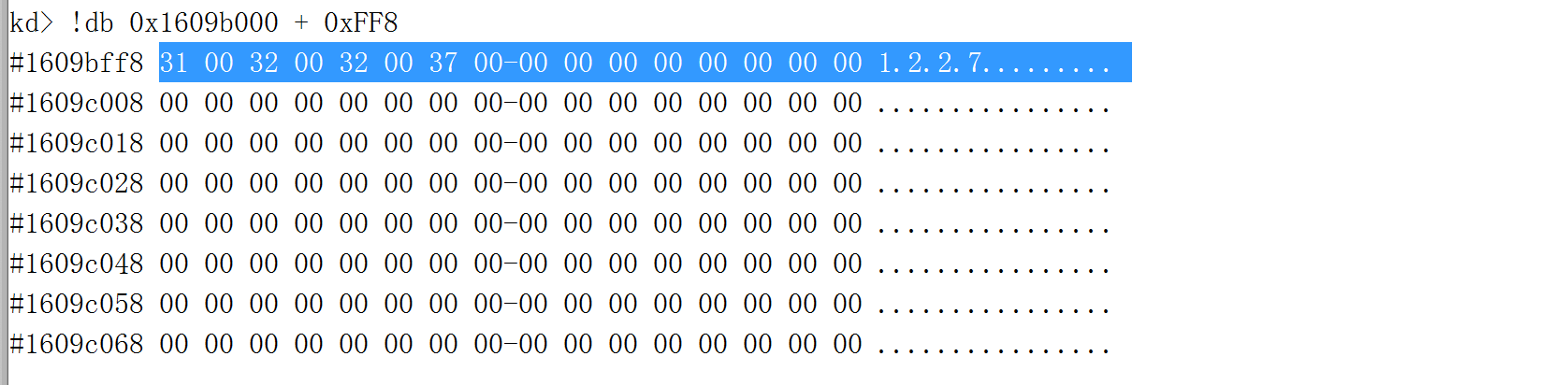

  7. 将页表查到的值低12位（属性）置0后查偏移，Address = (PageTable & 0xFFFFF000) + Offset_3 ，!db 0x1609b000 + 0xFF8 。

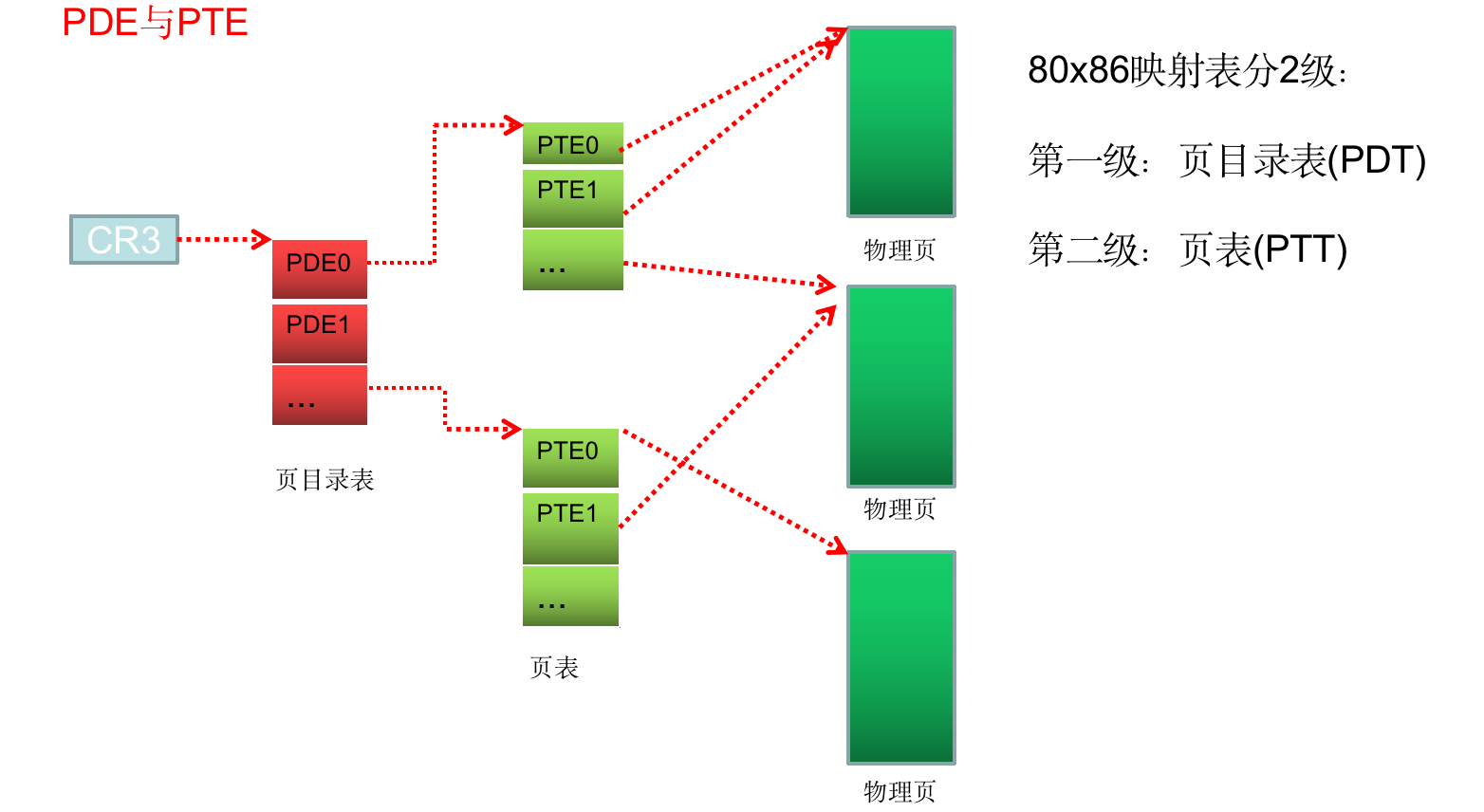

4 PDT、PTT表


CR3是唯一一个存储物理地址的寄存器，为第一级页目录表的基址。

  • 第一级：PDT表，页目录表，总共1页（4KB=4096字节、1000h），每个成员占4字节，每个成员/每一项称为PDE，共1024项
  • 第二级：PTT表，页表，总共1页，每一项称为PTE（4字节），共1024项
  • 第三级：物理页，一个页的大小是4KB，在同一个物理页地址属性是相同的。

10-10-12分页原理：第一级和第二级共1024项，可以使用10位来表示。物理页大小为4KB=2^ 12，共需要12位来表示。

10-10-12内存寻址大小：1024*1024*4096=4GB（当前CPU能识别的物理内存大小）

PDE和PTE的特征：

  1. PTE可以为空（内存还未分配）
  2. 多个PTE可以指向同一个物理页
  3. 一个PTE仅指向一个物理页
  4. 同一个进程中（一个CR3）两个线性地址只要高20位相同，则指向的物理页相同，只是页内偏移不同

5 练习：挂靠物理页读写NULL地址

编程中，不能读写NULL，否则会报0xC0000005错误，原因是NULL指针地址的PTE没有对应的物理页，因此，只要我们让NULL指针最终映射到一块可读写的物理页，就可以用NULL去读写数据了。

注意：如果NULL的PDE项不为0，则直接修改NULL的PTE即可。

只需要将线性地址0x00000000的PTE挂载到变量x对应的物理页上，这样就可以读写了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include "stdafx.h"
#include <tchar.h>
#include <stdlib.h>

int _tmain(int argc, _TCHAR* argv[])
{
  int x = 0x1;
  printf("变量x的线性地址为：%X\n",&x);
  getchar();	//在Windbg中获取CR3的值并获取线性地址x的PTE和NULL的PTE

  *(int*)NULL = 0x123;
  printf("NULL地址的值为：%X\n",*(int*)NULL);
  getchar();
  system("Pause");
  return 0;
}

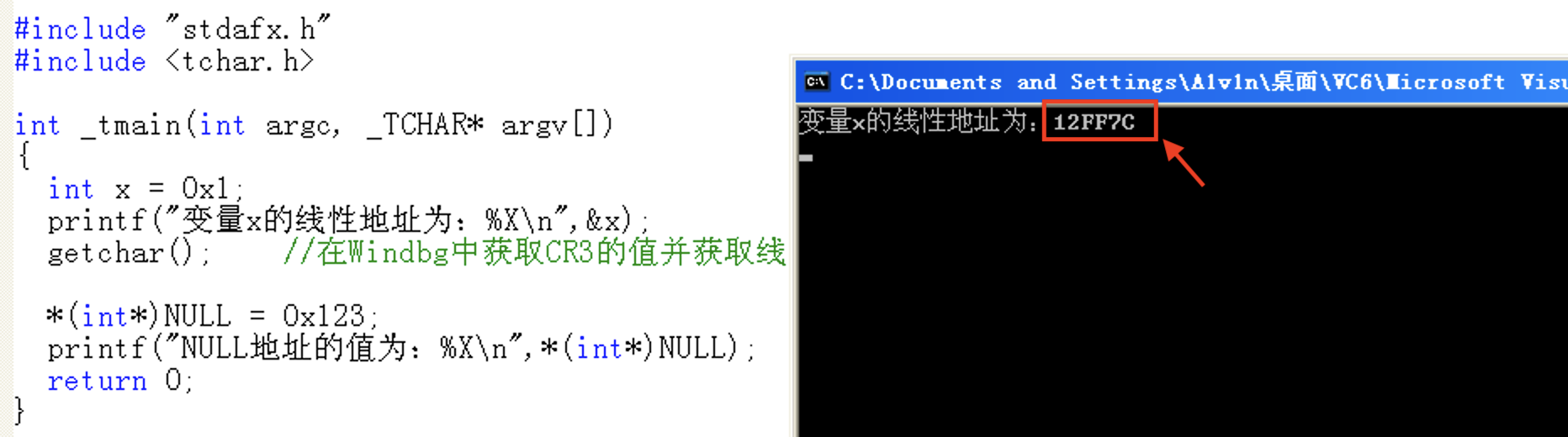

  1. 在XP中运行代码如下。


  2. 在Windbg中获取当前当前进程CR3的值并找到变量x的PDE、PTE、物理页地址。

    1. 按10-10-12拆分0x0012FF7C：

      • 10：0000 0000 00 = 0x0 * 4 = 0x0；
      • 10：01 0010 1111 = 0x12F * 4 = 0x4BC；
      • 12：0xF7C。

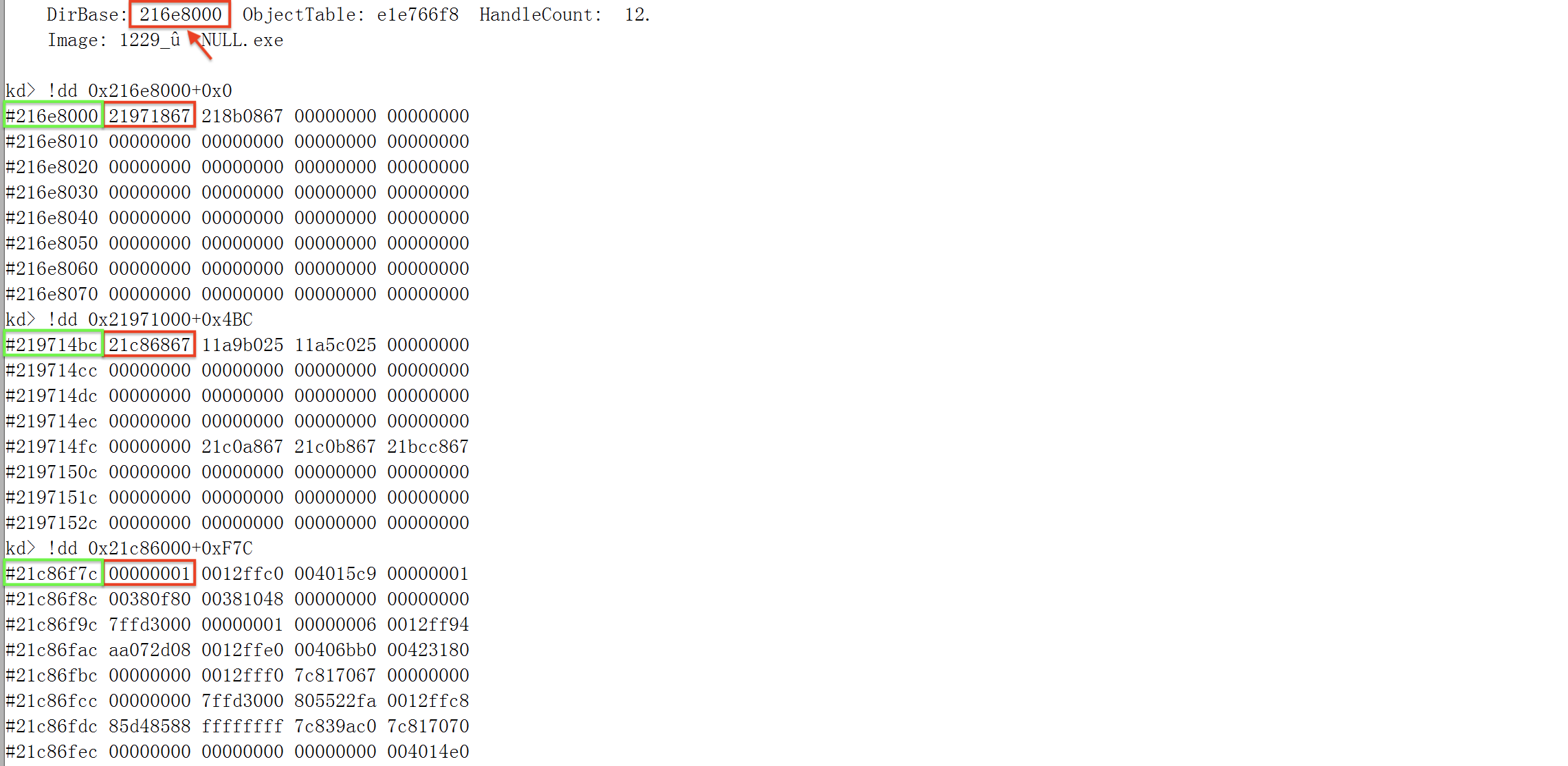

    2. 使用!process 0 0获取CR3的值：0x216e8000。

    3. !dd 0x216e8000+0x0获取变量x的PDE：PDEx = 0x21971867，PTEx = 0x21C86867。

    4. !dd 0x21971000+0x4BC获取变量x的PTE：PTEx = 0x21C86000（去属性），物理地址 = 0x21c86F7C。

    5. !dd 0x21c86000+0xF7C获取变量x的值：0x1。

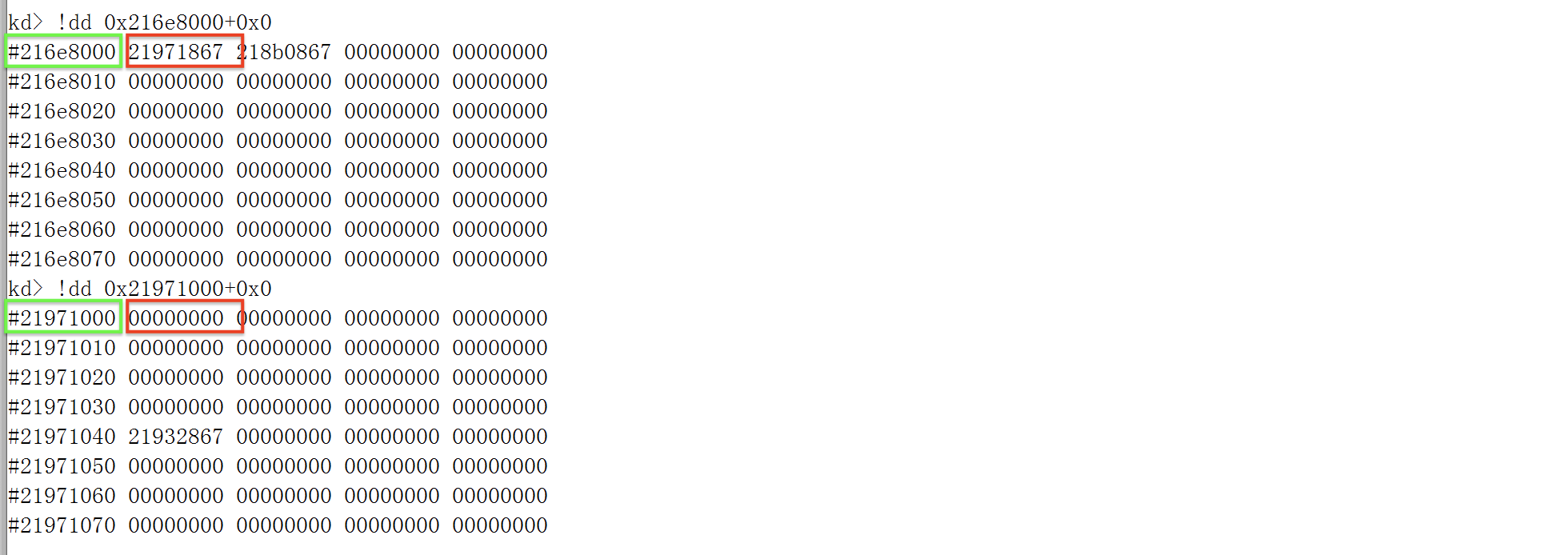

  3. 按10-10-12拆分0x00000000，全是0。

    1. !dd 0x216e8000+0x0获取NULL地址的PTE：PDE0 = 0x21971867。

    2. !dd 0x21971000+0x0获取NULL的物理地址：PTE0 = 0x0。

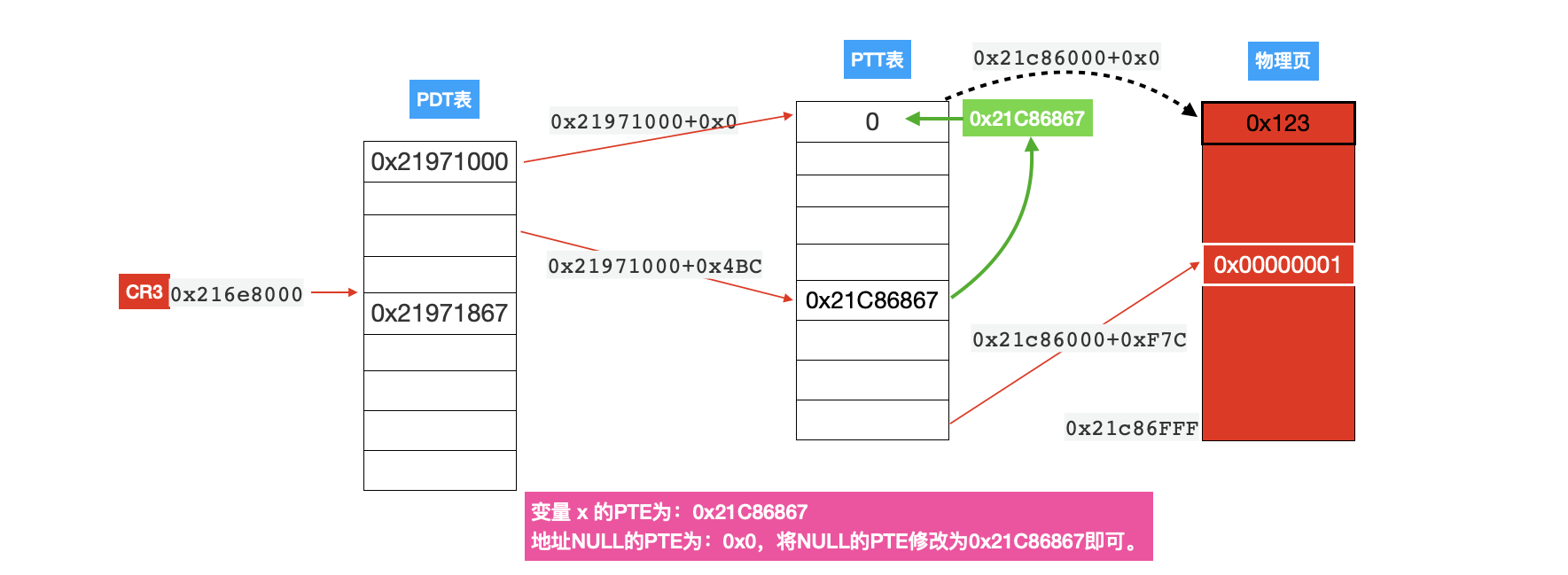

  4. 可以得出：PTEx = 0x21C86867，PTE0 = 0x0。则将变量x的PTE赋值给NULL的PTE即可，NULL的PDE去属性为：0x21971000，执行!ed 0x21971000 0x21C86867即可。流程如下：

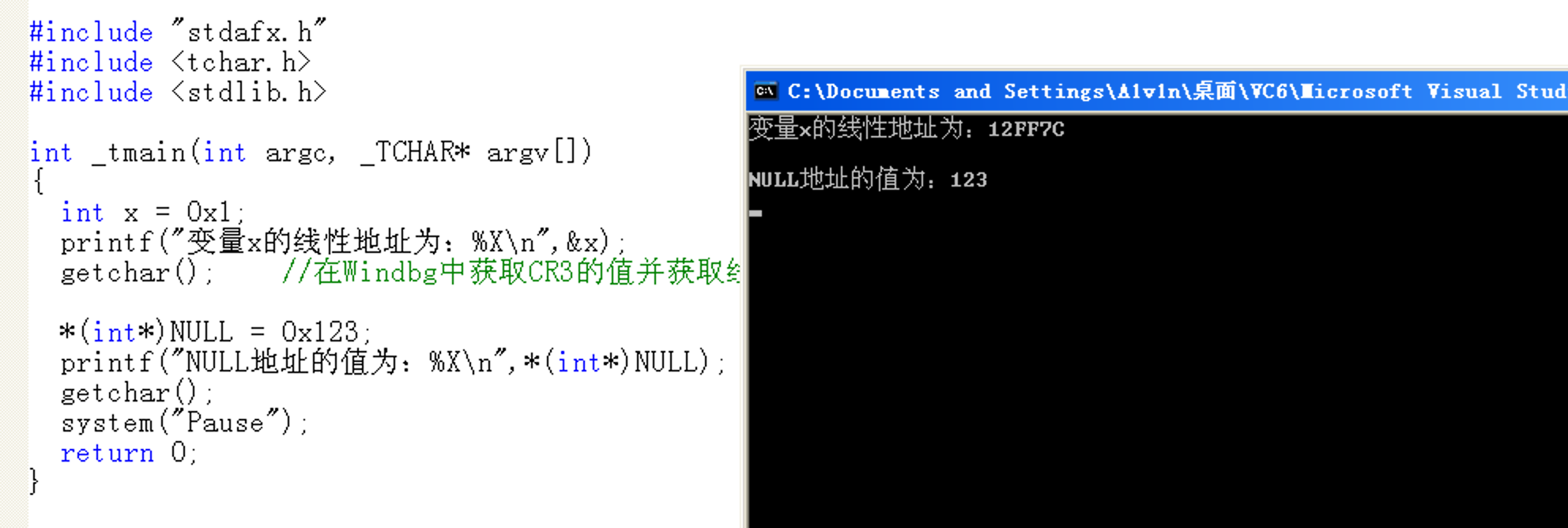

  5. 回到XP中继续执行代码如下：


结论：

现在x和NULL的PTE值相同，NULL和x处于同一个物理页，物理页地址范围 0x21C86000～0x21C86FFF，但是二者物理地址仍然是不同的，因为x在物理页内的偏移是 0xF7C，而NULL的偏移是0。

但是没有关系，NULL已经指向了一块可用的物理页了，现在可以对NULL进行读写了。

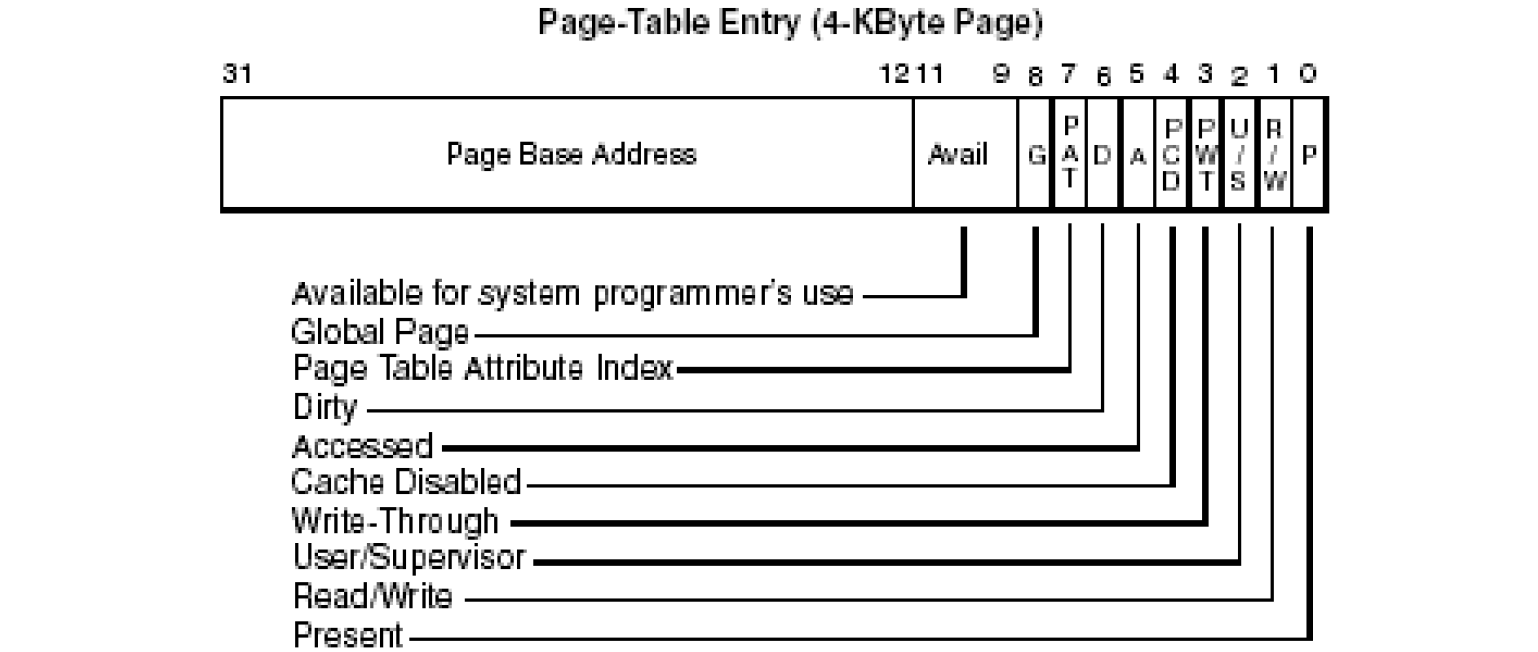

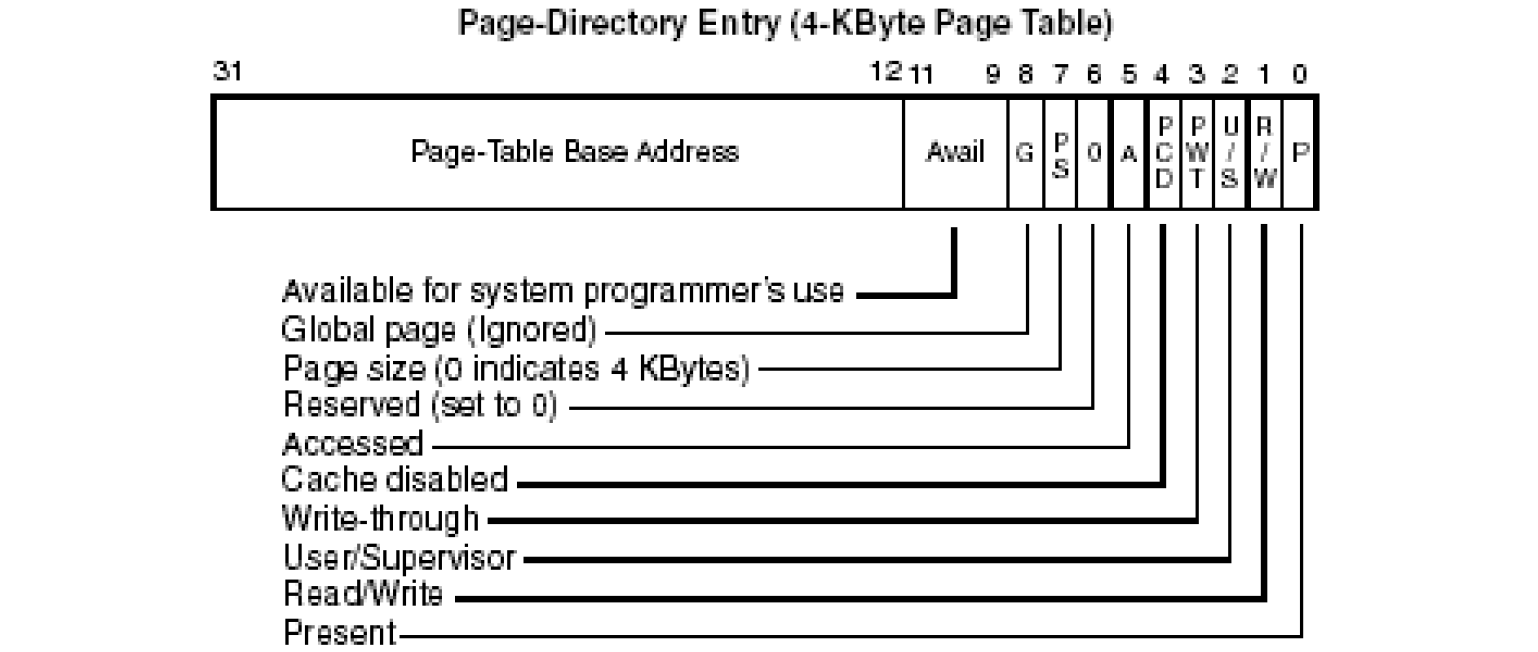

6 PDE、PTE属性

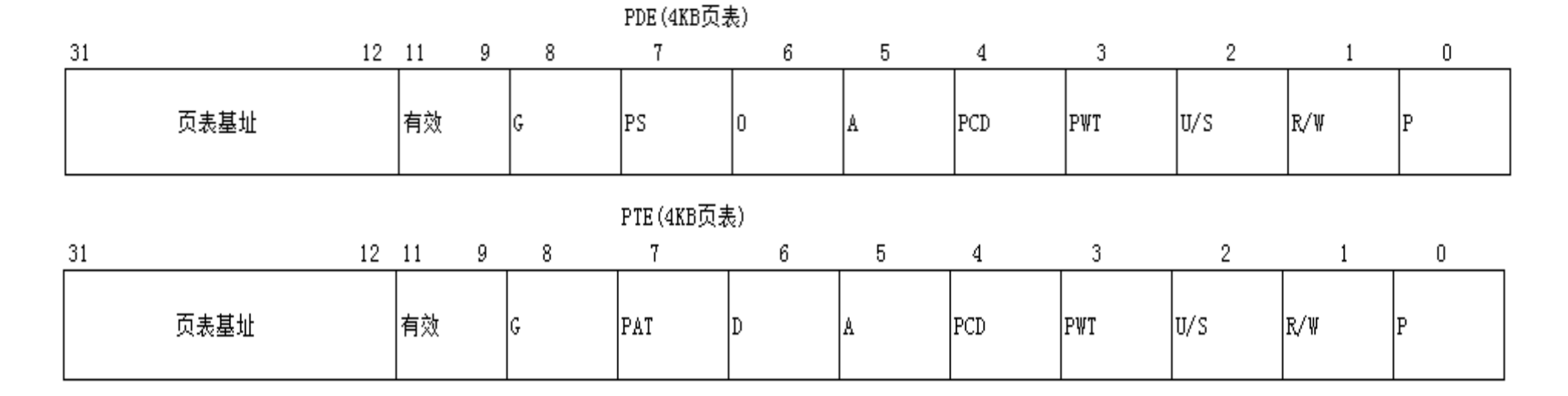

PDE和PTE的低12位表示物理页的属性。

物理页的属性 = PDE属性 & PTE属性（除了G位和2-9-9-12的最高XD位，为OR，）

6.1 P位[0]

P位（Present）是存在位标志，该标志表明，该表项所指向的页或者页表当前是否在内存中。

  • P = 1，这个页在物理内存中，将执行地址转换。
  • P = 0，表示这个页不在物理内存中，如果处理器试图访问该页，将产生一个缺页异常（PF），INT E异常。

处理器并不置位或者清零该位；而是由操作系统来维护该标志的状态。

当P = 0时将会触发int e缺页异常，接着操作系统会再去检查PDE和PTE的属性来决定采用以下4种换页方式中的哪一种：

如果处理器产生一个缺页异常，操作系统必须按序执行如下操作：

  1. 如果有必要，将该页从磁盘拷贝到内存中。
  2. 将该页地址装载入页表或者页目录项并设置它的存在标志。其他的位，比如脏
    位（D位）和访问位，也必须同时被设置。
  3. 使TLB中的当前页表项失效。
  4. 从缺页异常处理程序返回，重新执行被中断的进程或任务。

6.2 R/W位[1]


R/W位（Read/Write）读写标志。

  • R/W = 1，该页内存可读可写。
  • R/W = 0，该页内存只读。

只有当PDE和PTE的R/W位都为1的时候，该物理页才是可读可写的。R/W标志与U/S标志和CR0寄存器中的WP标志共同起作用。

6.2.1 练习：修改常量区数据

C语言中，修改常量区的字符串是不允许的，原因是物理页不具有写权限。

只需要将常量区的线性地址转换后的物理地址的PDE_R/W & PTE_R/W = 1即可。

如下代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#include "stdafx.h"
#include <tchar.h>

int _tmain(int argc, _TCHAR* argv[])
{
  char* szBuffer = "Const Zone Read/Write";
  printf("常量字符串的地址为：0x%08X\n",szBuffer);
  printf("常量字符串为：%s\n",szBuffer);
  getchar();	//修改改线性地址转换后的物理地址的PDE、PTE的R/W位为1

  szBuffer[4] = 'T';
  printf("常量字符串为：%s\n",szBuffer);
  getchar();
  return 0;
}

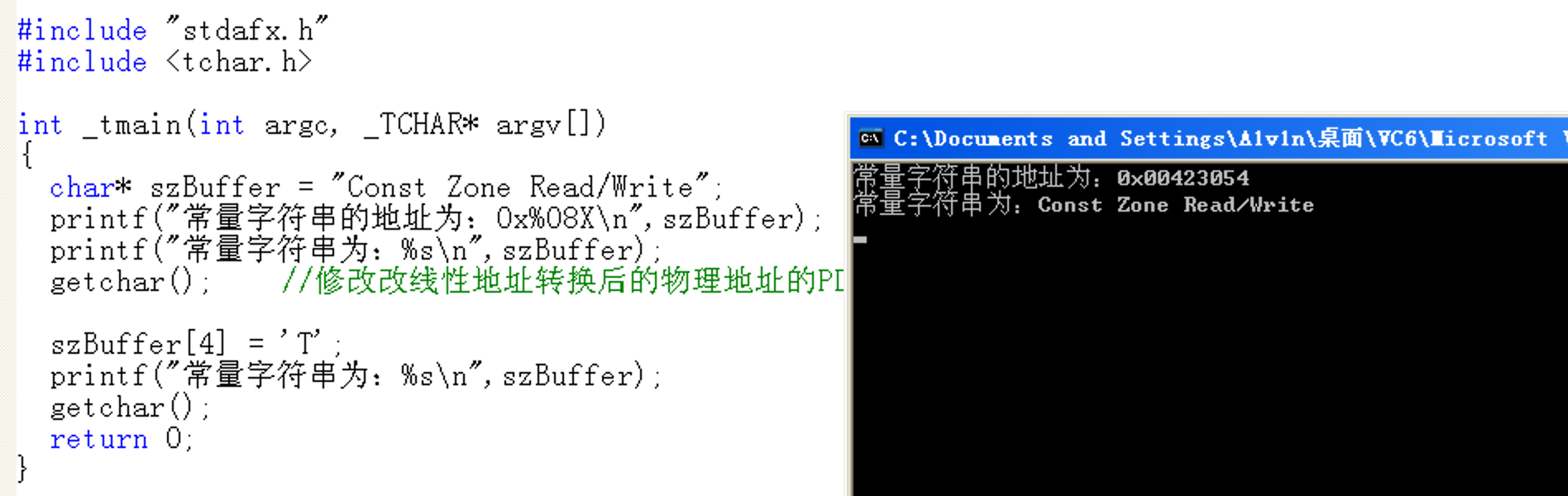

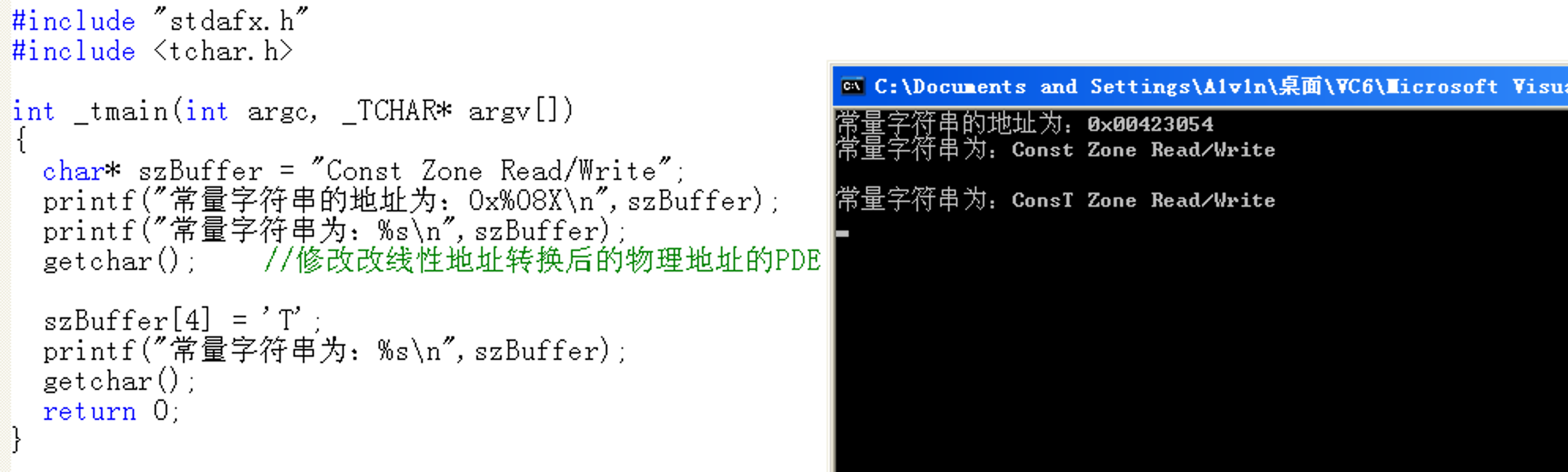

  1. 在XP中运行VC6，得到常量字符串的地址：0x00423054。


  2. 按10-10-12拆分线性地址0x00423054：

    • 10：0000 0000 01 = 0x1 * 4 = 0x4
    • 10：00 0010 0011 = 0x23 * 4 = 0x8C
    • 12：0x54

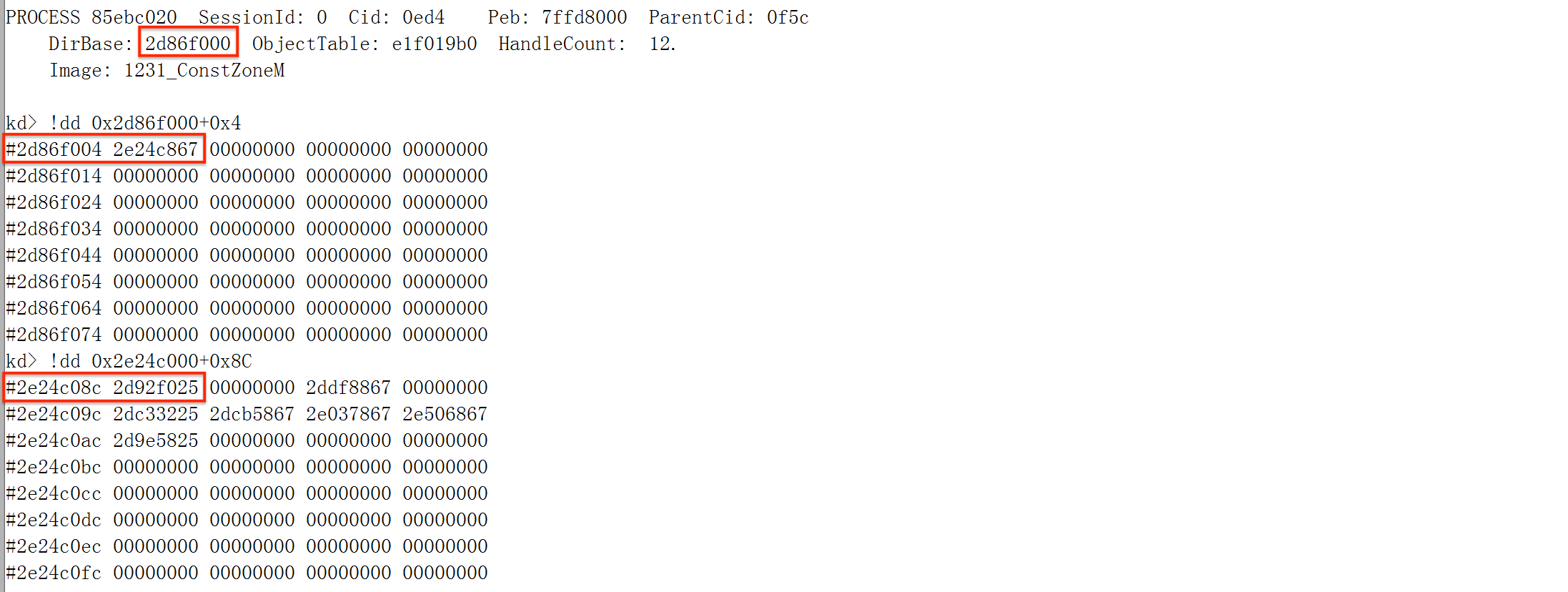

  3. 使用!process 0 0获取CR3的值：0x2d86f000。

  4. !dd 0x2d86f000+0x4获取PDE：PDE = 0x2e24c867，R/W位为1。

  5. !dd 0x2e24c000+0x8C获取PTE：PTE = 0x2d92f025，R/W位为0。


  6. 将PTE的R/W位修改为1，!ed 2e24c08c 0x2d92f027。

  7. 回到XP中继续执行代码。


6.3 U/S位[2]


U/S位（User/Supervisor），分别为普通用户/超级用户。

  • U/S = 1，该页权限为普通用户可访问。
  • U/S = 0，该页权限为特权用户可访问。

U/S标志与R/W标志和CR0寄存器中的WP标志共同起作用。

总结：

  1. 2G以上是内核才能访问的原因是U/S位的设置问题，如果将内核的某个页设置为1就可以在R3访问了。
  2. 0、1、2是系统环，可以访问系统页和用户页（0环是特权级环）
  3. 1、2环虽然不是特权级环，但是是系统环。
  4. 3环是用户环，仅可以访问用户页。

6.3.1 练习：在R3访问高2G内存

3环的代码仅能访问低2G的原因，是因为高2G的线性地址对应的物理页PDE_U/S & PDE_U/S = 0，修改相应的位使与后的结果为1即可在3环访问。

练习：修改一个高2G线性地址的PDE/PTE属性，实现Ring3可读写。比如：0x8003F00C

1
2
3
4
5
6
7
8
9
10
11
12
13
#include "stdafx.h"
#include <tchar.h>
#include <windows.h>

int _tmain(int argc, _TCHAR* argv[])
{
  PDWORD pR3_Number = (PDWORD)0x8003F00C;
  getchar();	//进入Windbg修改线性地址0x8003F00C对应的PDE、PTE的U/S位为1
  *pR3_Number = 12345678;
  printf("地址0x8003F00C存储的值为：%d\n",*pR3_Number);
  getchar();
  return 0;
}

  1. 按10-10-12分页拆分线性地址：0x8003F00C

    • 10：1000 0000 00 = 10 0000 0000 = 0x200 * 4 = 0x800
    • 10：00 0011 1111 = 0x3F * 4 = 0xFC
    • 12：0xC

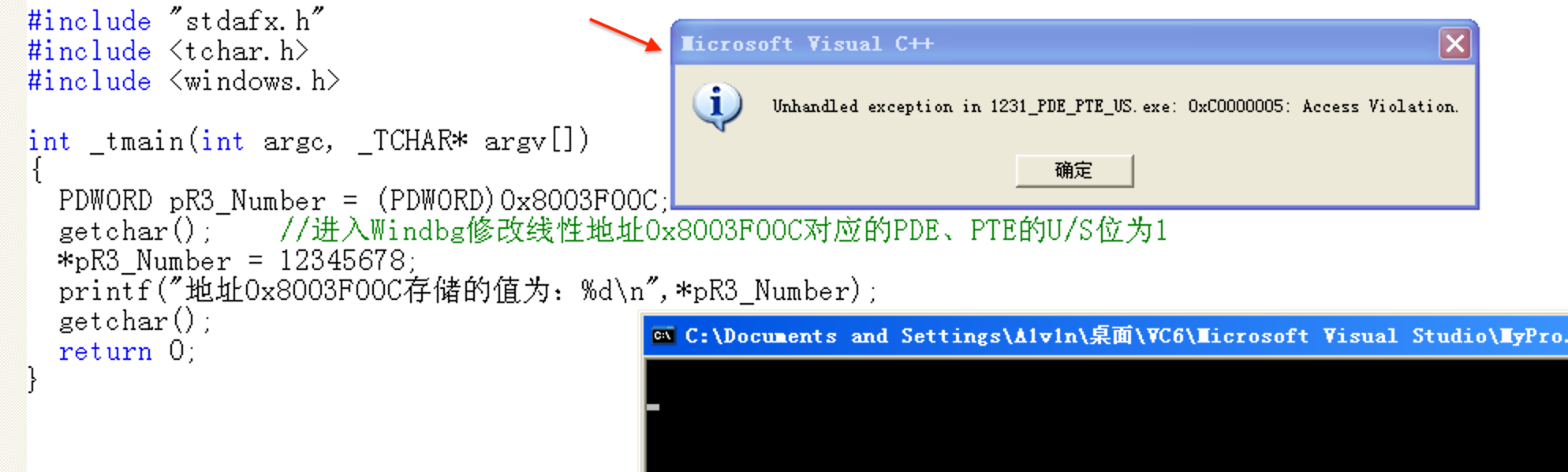

  2. 在XP的VC6中直接运行代码，报错如下：


  3. 重新在XP的VC6中运行代码。

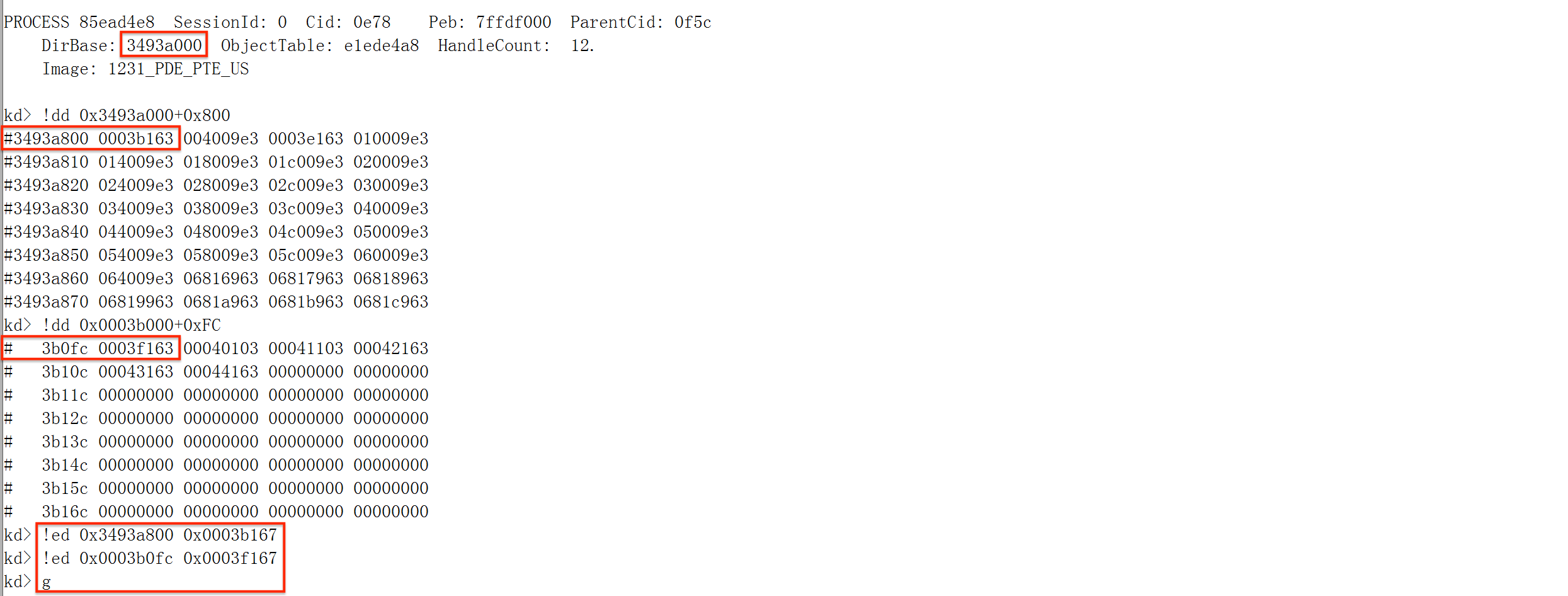

    1. !process 0 0获取CR3的值：0x3493a000。
    2. !dd 0x3493a000+0x800获取PDE的值：0x0003b163，U/S位为0。
    3. !dd 0x0003b000+0xFC获取PTE的值：0x0003f163，U/S位为0。

  4. 将PDE、PTE的U/S位置1。

    • !ed 0x3493a800 0x0003b167
    • !ed 0x0003b0fc 0x0003f167


  5. 回到XP中继续执行代码。

    结果仍然还是不能读写高2G的地址，重启了几遍还是没能成功，但是同样的方法，其他人是可以成功的。目前还没有找到解决方法。

    已经找到方法解决：原因是TLB（可以看后面TLB的内容了解TLB），首先看到PDE、PTE中下标8即第9位的G = 1。

    • PDE中的PS = 0，此时是小页，G位无效。
    • PTE中的G = 1，说明原来的TLB中有线性地址0x8003F00C的缓存（物理地址）。

    故这里修改后运行失败，若先将PTE的G位清零（invlpg dword ptr ds:[0x8003F00C]），再修改PTE即可成功。

6.4 A位[5]


A（Accessed）位是标记是否被访问（读或者写）过。访问过置1 即使只访问一个字节也会导致PDE PTE置1

  • A = 1，该页物理内存被访问过。
  • A = 0，该页物理内存未被访问过。

这个标志是个“粘性”标志，就是说一旦被设置，处理器不会隐式的给它清零。
只有软件能清零该位。内存管理软件使用访问位和脏位（D位）来调度页或者页表进出物理内存。

6.5 D位(PTE)[6]

D位（Dirty）位仅存在于PTE下标为6的位，PDE中该位保留（Reserve），为0。

D位指明该页是否曾经被写入过：

  • D = 1，该页物理内存被写入过。
  • D = 0，该页物理内存未被被写入过。

内存管理软件使用访问位（A）和脏位（D）来调度页或者页表进出物理内存。

这个标志是一个粘性标志，就是说，一旦被设置，处理器不会隐式的对它清零。只有软件可以对它清零。

6.6 PS位(PDE)、PAT(PTE)[7]


P/S位[PDE7]

P/S位（Page Size）确定页的大小，仅对PDE有意义。

  • P/S = 1，页大小为4MB，此时不存在页表，低22位为一页（1024*4096）。
  • P/S = 0，页大小为4KB。

P/S = 1时，线性地址只能拆成2段：大小为4MB ，俗称“大页”。

PAT位[PTE7]

PAT位（Page Table Attribute Index）页属性表，在奔腾I处理器中采用这个标志用来选择PAT项。

  • PAT = 1，这个标志与PCD和PWT标志一起，被用来选取PAT项。
  • PAT = 0，该位目前保留。

6.7 G[8]、PET[3]、PCD[4]

学完控制寄存器与TLB才能讲，此处略过。

6.8 有效位[9 10 11]

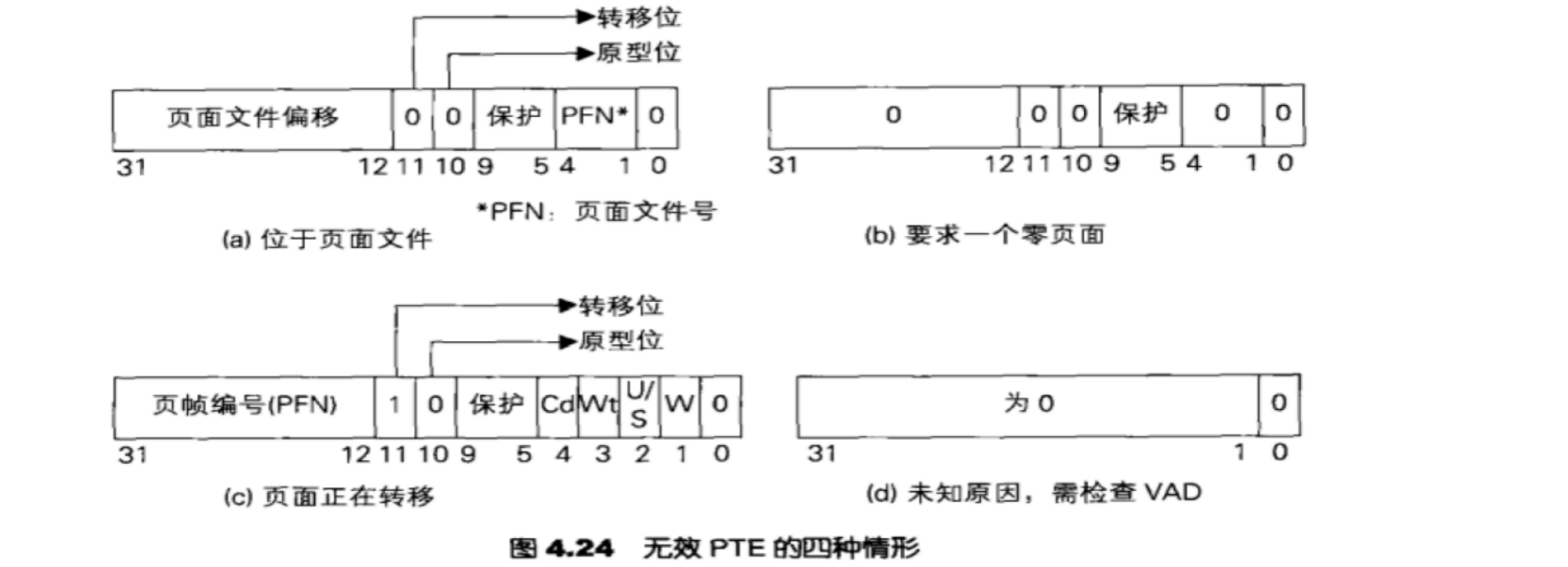

有效位在发生缺页时（PTE的P=0）使用。分以下四种情况（具体可见内存管理-无处不在的缺页异常）。关于这部分知识，等以后学习了内存管理的缺页异常就知道了，这里简单介绍一下。



7 页目录表基址

CR3中存储的是物理地址，不能在程序中直接读取的。如果想读取，也要把CR3的值挂到PDT和PTT中才能访问，那么怎么通过线性地址访问PDT和PTT呢？

在10-10-12分页模式下的PDT表：

  1. PDT表实际上是PTT表中的一张表，刚好是第0x300张。
  2. PDT表共1024个PDE项，每一项指向一张PTT表，其中第0x300项PDE指向自身。
  3. 在代码中可以通过线性地址0xC0300000来得到PDT表的基址。


关于PDT表的基址有以下结论：

  1. 通过线性地址0xC0300000找到的物理页就是页目录表。
  2. 这个物理页即是页目录表本身也是页表，PDT表实际上就是PTT表中的一张。
  3. 页目录表是一张特殊的页表，每一项PTE指向的不是普通的物理页，而是指向其他的页表。
  4. 如果我们要访问第N个PDE，那么有如下公式：$0xC0300000 + N*4 $ 。

8 页表基址

既然有线性地址0xC0300000指向PDT，且它是PTT表的第0x300张，一张表大小为1000h。则线性地址0xC0000000指向PTT表的基址。

则地址0xC0001000为第2张PTT表，到Windbg中查确实如此。

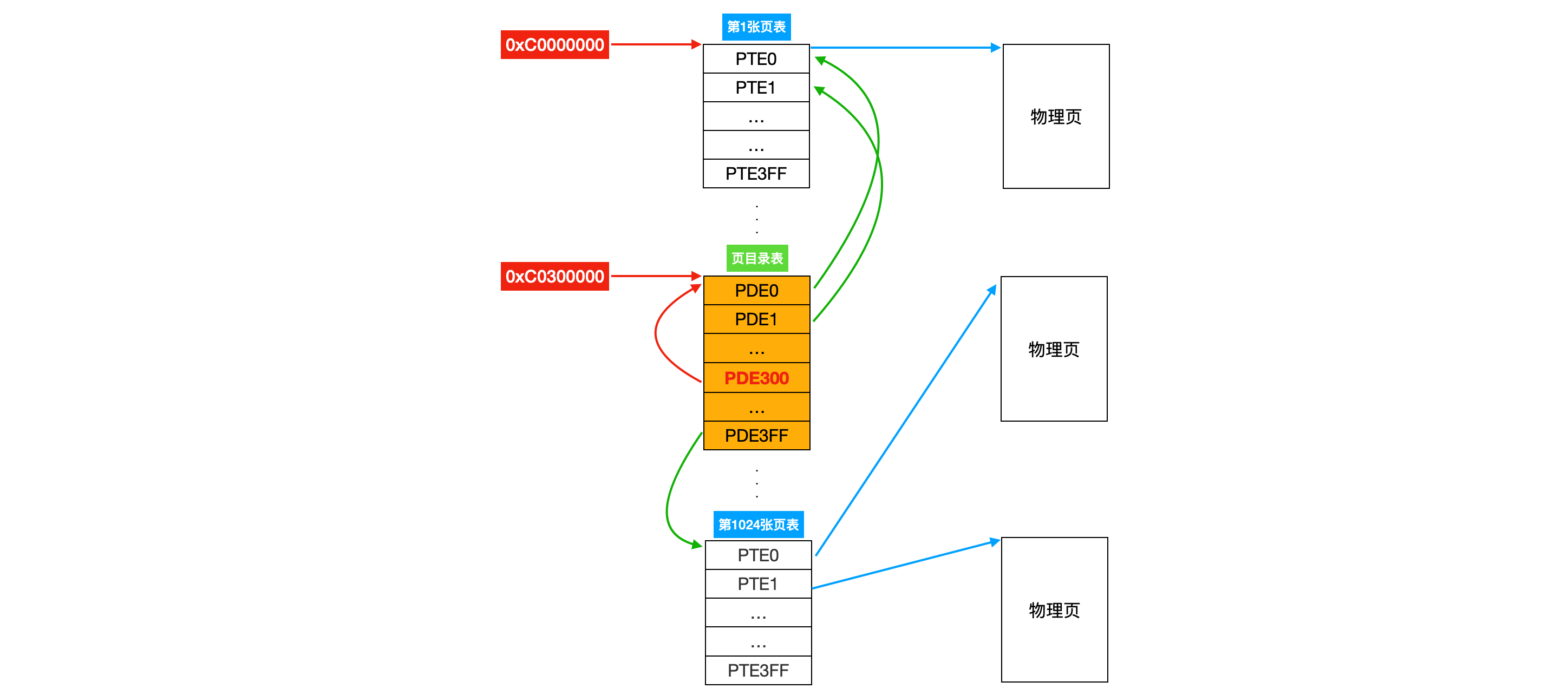

在10-10-12分页模式下的PTT表：

  1. 页表被映射到了从0xC0000000到0xC03FFFFF的4M地址空间。
  2. 1024张页表的线性地址是连续的，但物理地址不连续
  3. 在这1024个表中有一张特殊的表：页目录表。
  4. 页目录被映射到了0xC0300000开始处的4K地址空间。

关于PDT、PTT表的结论：

掌握了这两个地址，就掌握了一个进程所有的物理内存读写权限。

公式：

  1. 什么是PDI与PTI：10-10-12
    • 10：PDI
    • 10：PTI
  2. 访问页目录表项(PDE)的公式：$0xC0300000 + PDI*4$
  3. 访问页表项(PTE)的公式：$0xC0000000 + PDI*4096 + PTI*4$

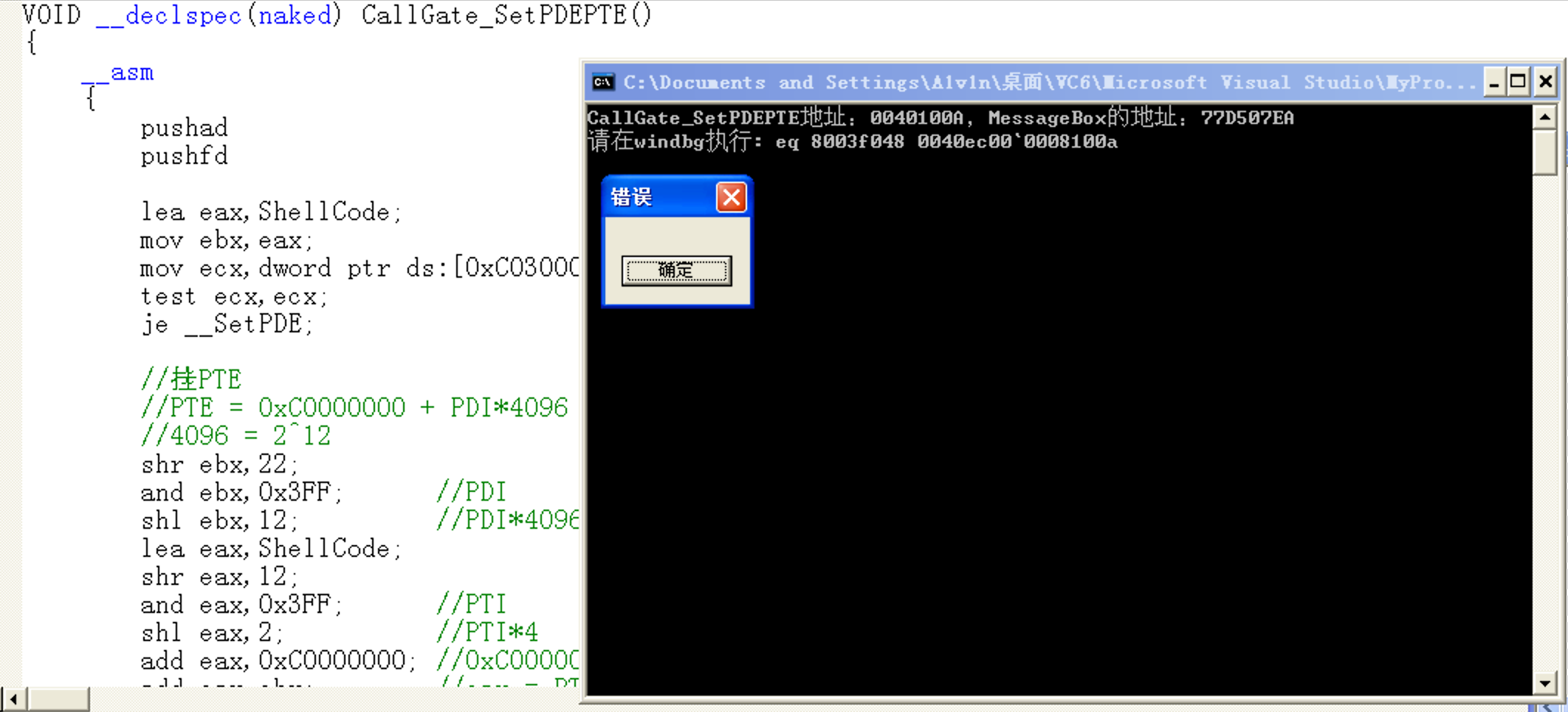

9 练习：在NULL地址执行ShellCode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
#include "stdafx.h"
#include <tchar.h>
#include <windows.h>

BYTE ShellCode[] = {0x6A,0x00,0x6A,0x00,0x6A,0x00,0x6A,0x00,0xE8,0x00,0x00,0x00,0x00};

VOID __declspec(naked) CallGate_SetPDEPTE()
{
	__asm
	{
		pushad
		pushfd

		lea eax,ShellCode;
		mov ebx,eax;
		mov ecx,dword ptr ds:[0xC0300000];
		test ecx,ecx;	//该处如果去挂PDE会发生失败，不知道为啥，AND
		je __SetPDE;	//实际代码运行的时候是jne，因为PDE不是0

		//挂PTE
		//PTE = 0xC0000000 + PDI*4096 + PTI*4
		//4096 = 2^12
		shr ebx,22;
		and ebx,0x3FF;		//PDI
		shl ebx,12;     	//PDI*4096
		lea eax,ShellCode;
		shr eax,12;
		and eax,0x3FF;		//PTI
		shl eax,2;	    	//PTI*4
		add eax,0xC0000000;	//0xC0000000 + PTI*4
		add eax,ebx;		//eax = PTE = 0xC0000000 + PTI*4 + PDI*4096

		mov eax,dword ptr ds:[eax];
		mov dword ptr ds:[0xC0000000],eax;//将ShellCode_PTE挂到NULL的PTE上去

		jmp __RET3;

	__SetPDE:
		//将线性地址ShellCode的PDE挂到NULL地址的PDE上去
		//ShellCode_PDE = 0xC0300000 + PDI*4
		//取线性地址高10位（PDI）
		shr eax,22;
		and eax,0x3FF;			//将多余的位清零仅保留最高10位
		shl eax,2;			//PDI*4
		add eax,0xC0300000;		//0xC0300000 + PDI*4

		mov edx,dword ptr ds:[eax];
		mov dword ptr ds:[0xC0300000],edx;//将ShellCode_PDE挂到NULL的PDE上去

	__RET3:
		popfd;
		popad;
		retf;
		}
}

int _tmain(int argc, _TCHAR* argv[])
{
	//填充E8 Call的代码 = 目的地址 - 返回地址（当前代码长度+当前代码基址）
	DWORD dwOffset = (DWORD)ShellCode & 0xFFF;
	*(PDWORD)&ShellCode[9] = (DWORD)MessageBox - (13+dwOffset);
	BYTE CallGate[] = {0,0,0,0,0x48,0};
	DWORD dwShellCode = (DWORD)ShellCode;
	//*(PDWORD)&ShellCode[9] = (DWORD)MessageBox - (13+dwShellCode);

	printf("CallGate_SetPDEPTE地址：%08X，MessageBox的地址：%08X\n",(DWORD)CallGate_SetPDEPTE,(DWORD)MessageBox);
	printf("请在windbg执行: eq 8003f048 %04xec00`0008%04x\n", ((DWORD)CallGate_SetPDEPTE>>16) & 0x0000FFFF,\
         (DWORD)CallGate_SetPDEPTE & 0xFFFF);

	getchar();
	__asm
	  {
		call fword ptr ds:[CallGate];
		call dwOffset;
	  }
	getchar();
	return 0;
}
