1 2-9-9-12分页

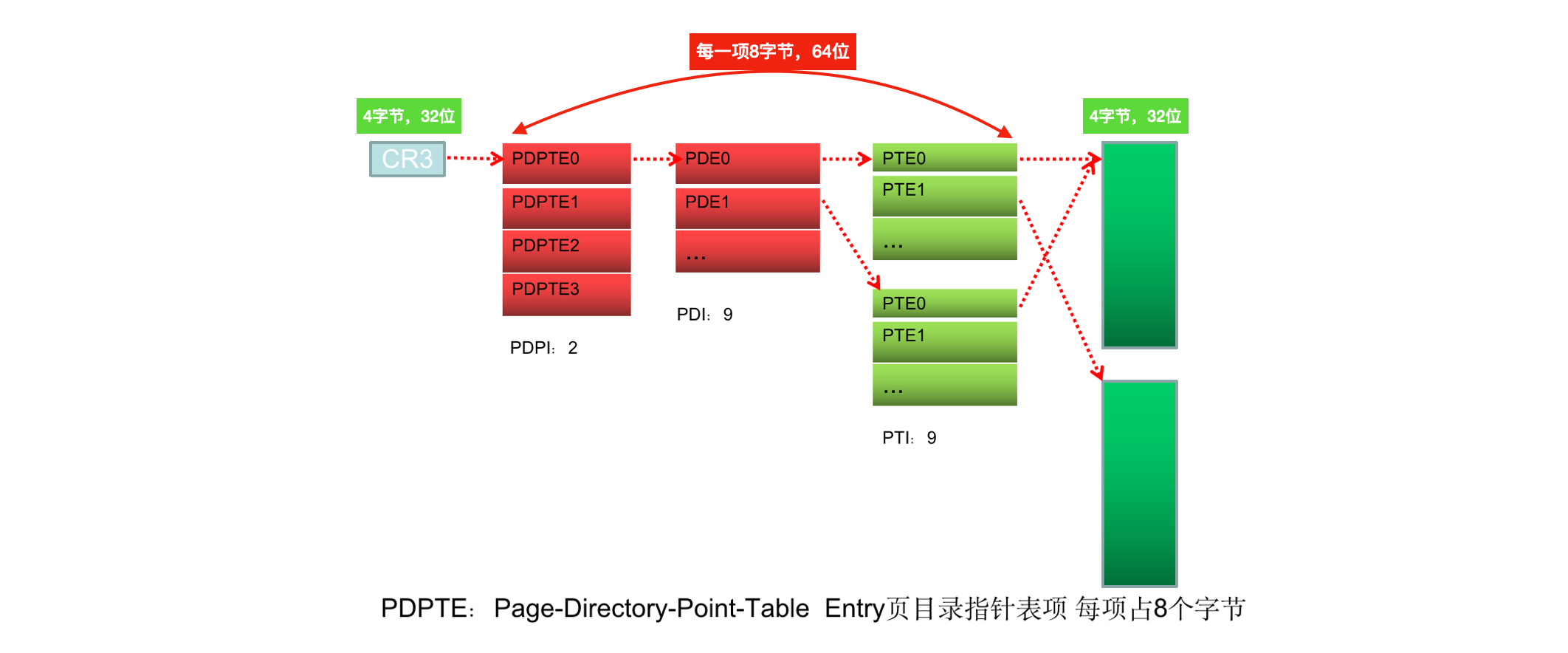

2-9-9-12分页结构（PAE，物理地址扩展）：

  • 12：页的大小是确定的，4KB不能随便改，所以12确定了。
  • 9：如果想增大物理内存的访问范围，就需要增大PTE，增大到36位，考虑对齐的因素，增加到8个字节。4KB = 512*8 = 1024*4，512 = 2^ 9。PTI
  • 9：如果PTE所在物理地址超过4GB，则同样也需要一个超过32位的PDE来进行寻址，考虑内存对齐，则PDE也是8字节。PDI
  • 2：2 = 32 -（12+9+9），还剩2位，所以就再做一级叫PDPI。

这里需要注意物理地址和线性地址：32位CPU的线性地址范围是32位，大小为4GB。在10-10-12分页模式下，物理地址和线性地址大小相等为4GB，那么在多进程情况下就需要不停的进行换物理页，为了节省换页的开销，Intel设计了2-9-9-12分页。但是Windows在这种分页模式下仅使用了36位来进行寻址方式，2^ 36 = 64GB。注意：

  • 2-9-9-12分页模式下，线性地址范围还是4GB。
  • 物理地址范围为64GB。
  • 物理地址范围和内存条大小无关，有可能此时内存条大小仅为2GB。
  • 物理地址大小由8字节的PTE中的36位来决定。
  • PDE也是8字节是因为PTE所在的物理页的物理地址可能超过4GB，同时考虑内存对齐。


其中：CR3、物理页数据是以32位存放，PDPTE、PDE、PTE为64位。

1.1 开启2-9-9-12分页

  • 10-10-12分页：将C:\boot.ini文件中的noexecute改为execute重启。
  • 2-9-9-12分页：将C:\boot.ini文件中的execute改为noexecute重启。

1.2 PDPE(2)

由于CR3是32位的，所以PDPTE所在物理页的物理地址范围是0-4GB。

PDPT表（页目录指针表）是2-9-9-12分页模式下的线性地址的高两位，共组成四项PDPTE。PDPE结构如下：


每个PDPTE为8字节：

  1. 0～11：属性，也是PDE的偏移。
  2. 9～11：给操作系统用的，CPU不用。
  3. 12～35：PDT的基址，把低12位补0，0-35：共36位为PDT基址。
  4. 36～63：保留位，保留位并不意味着填0就行了，而是CPU要用的，但是我们不能用，并且CPU用了还不会告诉我们怎么用的。

1.3 PDE(9)

每个PDT表（页目录表）大小为4KB，共512个PTE，每个PTE为8字节。

PDE根据PS位来区分是大页还是小页：

  • PS = 1：大页，剩下的9+12=21位，即2^ 21=2MB为 1 页。此时PDE中的G位才有意义：
    • G = 1，表示全局页，是多个进程共享的，与TLB相关。
    • G = 0，非全局页（独享页），如VirtualAlloc申请的内存。
  • PS = 0，PDE指向页表，每个物理页大小4KB，此时G位是无效位，一直为0。

G=1，即为全局页，进程（CR3）切换时，TLB中的记录不会被刷新。

4KB物理页下：0-35：共36位为PTT基址

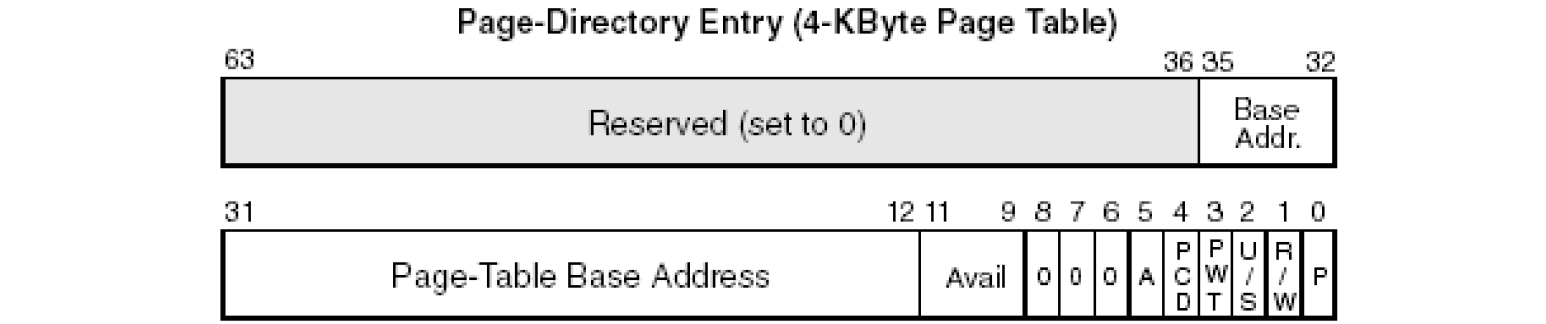

PDE大页、小页的结构图如下：（低36位为页表基址）



  • VirtualAlloc申请的内存是独享内存，仅当前进程可用

  • CreateFileMapping申请的是共享物理页，所有进程都可以使用，如放DLL的内存

1.4 PTE(9)

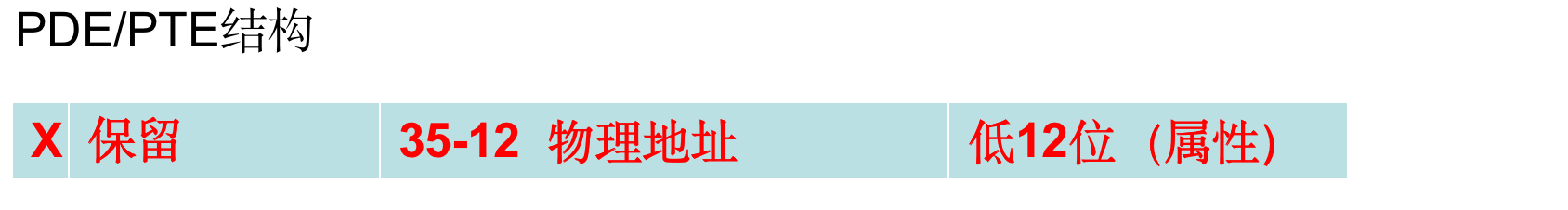

PTT表（页表），PTE结构如下：


PTE中35-12是物理页基址，24位，低12位补0：物理页基址+12位的页内偏移指向具体数据，共36位。具体的物理数据是按32位存放的。

1.5 XD标志位[63]

在PAE分页模式下，PDE与PTE的最高位为XD/NX位，AMD中称为NX位,即No Excetion。DEP就是PDE、PTE最高位X位。（DEP保护）


段的属性有可读、可写和可执行。
页的属性有可读、可写。
所以，Intel就做了硬件保护（保护数据），做了一个不可执行位：

  • XD = 1：该物理页数据不可执行。即使软件溢出了也没有关系，即使你的EIP蹦到了危险的“数据区”，也是不可以执行的！

1.6 PDPTE、PDE、PTE的属性

除了G位和XD位属性为OR外，其余属性为： PDPTE属性 & PDE属性 & PTE属性。

1.7 PDT、PTT表

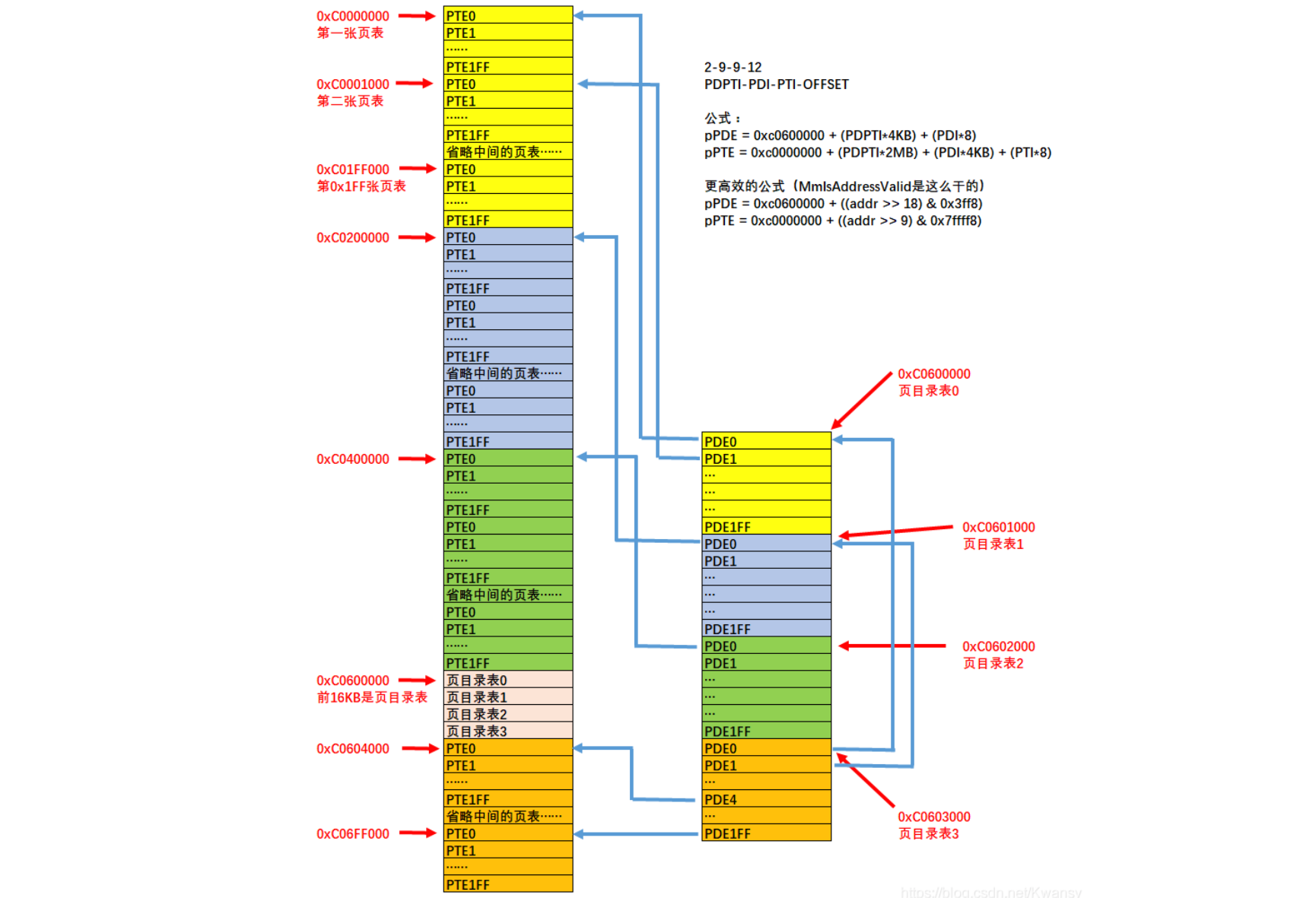

2-9-9-12分页下的PDT、PTT表结构如下：


根据示意图，0xC0000000是第一张页表的线性地址，0xC0600000是第一张页目录表的线性地址。

PDT表共4张，每张4KB。

2-9-9-12：
PDPTI-PDI-PTI-OFFSET

公式：
PDE = 0xc0600000 + (PDPTI*4KB) + (PDI*8)
PTE = 0xc0000000 + (PDPTI*2MB) + (PDI*4KB) + (PTI*8)

更高效的公式（MmIsAddressValid是这么干的）
PDE = 0xc0600000 + ((addr >> 18) & 0x3ff8)
PTE = 0xc0000000 + ((addr >> 9) & 0x7ffff8)

1.8 练习：找一个线性地址对应的物理地址

1
2
3
4
5
6
7
8
9
10
11
#include "stdafx.h"
#include <tchar.h>
#include <windows.h>

int _tmain(int argc, _TCHAR* argv[])
{
  DWORD dwNumber = 0x12345678;
  printf("变量dwNumber的线性地址为：%p\n",&dwNumber);
  getchar();
  return 0;
}
  1. 开启2-9-9-12分页：将XPC:\boot.ini文件中的execute改为noexecute重启。

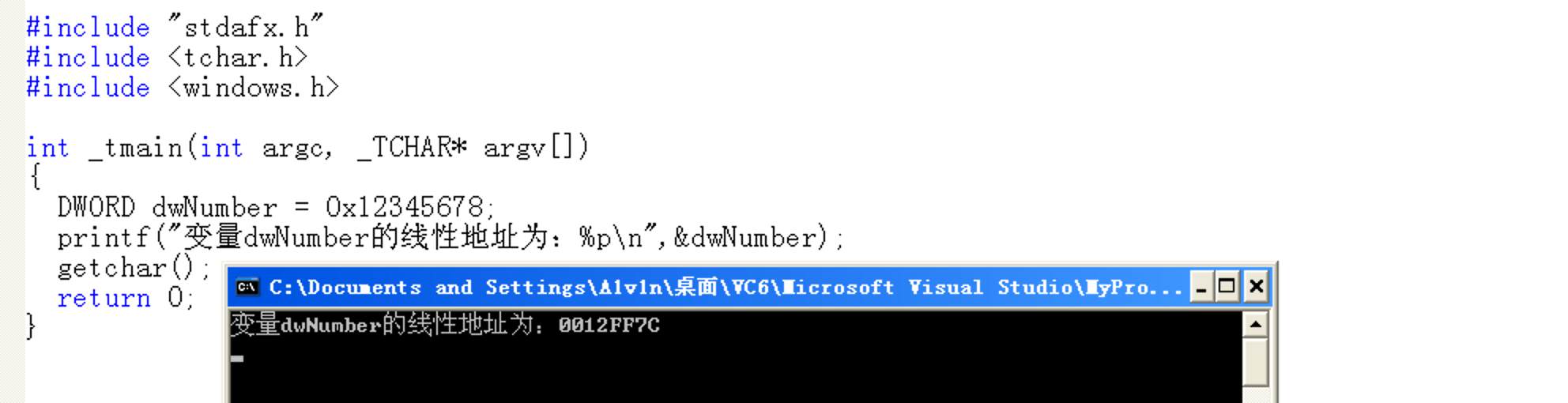

  2. 运行程序，线性地址为：0x0012FF7C，进行2-9-9-12拆分：
    • 2：00 = 0x0 * 8 = 0x0
    • 9：00 0000 000 = 0x0 * 8 = 0x0
    • 9：1 0010 1111 = 0x12F * 8 = 0x978
    • 12：0xF7C

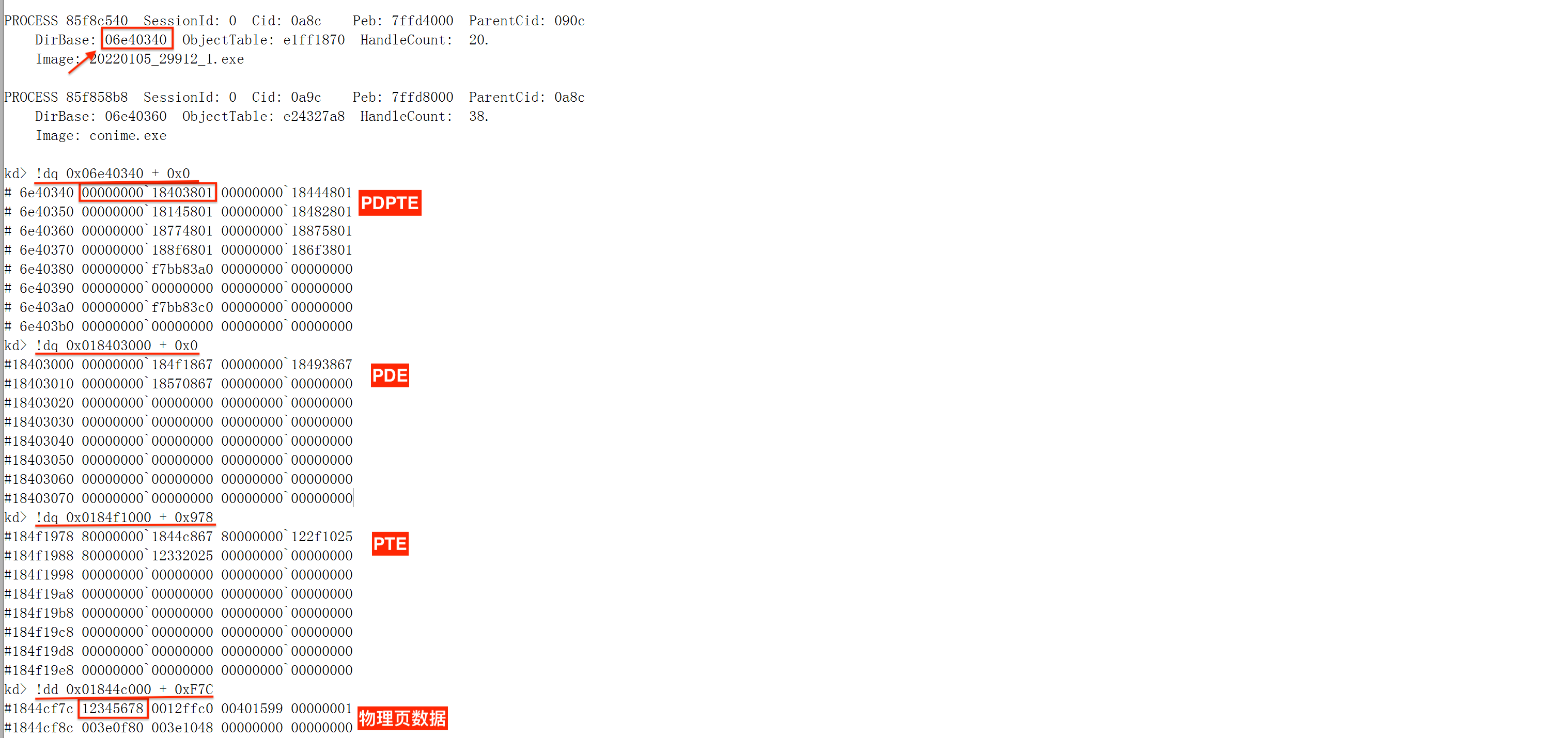

  3. 在Windbg中使用!process 0 0获取当前进程CR3的值：0x06e40340（4字节物理地址）
    1. 查PDPTE：!dq 0x06e40340 + 0x0：00000000`18403801。
    2. 查PDE：取PDPTE的低36位作为基址查PDE：0x018403801，然后将低12位属性清零，!dq 0x018403000 + 0x0：00000000`184f1867。
    3. 查PTE：取PDE的低36位作为基址查PTE：0x0184f1867，然后将低12位属性清零，!dq 0x0184f1000 + 0x978：80000000`1844c867。
    4. 查物理页中的数据：取PTE的低36位作为基址查物理页数据：0x01844c867，然后将低12位属性清零。因为物理页是4字节的：!dd 0x01844c000 + 0xF7C ：12345678。
  4. 使用 !vtop 指令验证线性地址转换为物理地址是否正确。!vtop CR3 线性地址



1.9 练习：给NULL挂上物理页

注意：如果NULL的PDE项不为0，则直接修改NULL的PTE即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include "stdafx.h"
#include <tchar.h>
#include <windows.h>

int _tmain(int argc, _TCHAR* argv[])
{
  DWORD dwNumber = 0x12345678;
  PDWORD p = NULL;
  printf("变量dwNumber的线性地址为：0x%P，请在windbg中给NULL挂物理页：\n",&dwNumber);
  getchar();//修改NULL的PTE，给NULL挂物理页

  DWORD dwNull = *p;
  printf("线性地址NULL中的值为：%x\n",dwNull);
  getchar();
  return 0;
}

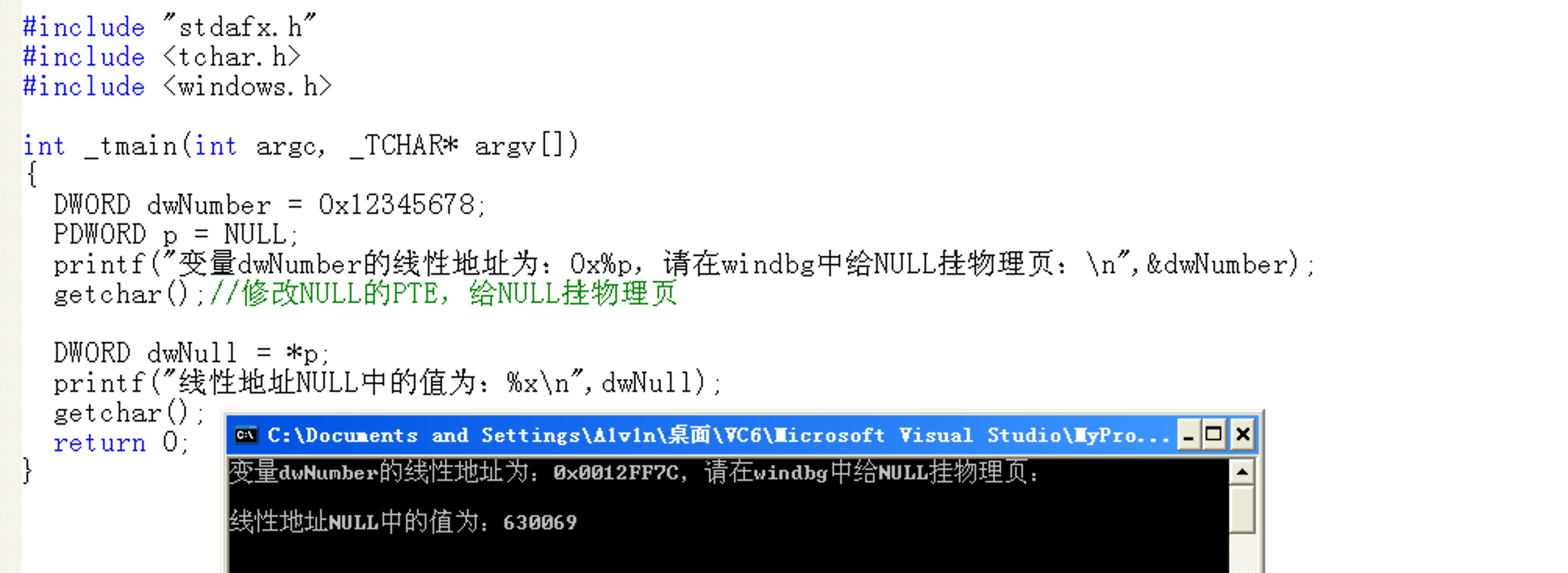

  1. 运行程序获取变量dwNumber的线性地址：0x0012FF7C。

  2. 获取CR3的值!process 0 0：0x06e401c0。

  3. 按2-9-9-12拆分线性地址NULL(0)、0x0012FF7C。

    1. NULL：!vtop 0x06e401c0 0x0

      1
      2
      3
      4
      5
      X86VtoP: Virt 00000000, pagedir 6e401c0
      X86VtoP: PAE PDPE 6e401c0 - 00000000`223d9801
      X86VtoP: PAE PDE 223d9000 - 00000000`224c7867
      X86VtoP: PAE PTE 224c7000 - 00000000`00000000
      X86VtoP: PAE zero PTE

    2. 0x0012FF7C：!vtop 0x06e401c0 0x0012FF7C

      1
      2
      3
      4
      5
      X86VtoP: Virt 0012ff7c, pagedir 6e401c0
      X86VtoP: PAE PDPE 6e401c0 - 00000000`223d9801
      X86VtoP: PAE PDE 223d9000 - 00000000`224c7867
      X86VtoP: PAE PTE 224c7978 - 80000000`2235c867
      X86VtoP: PAE Mapped phys 2235cf7c

  4. 可以看到NULL的PDE不为空，则直接修改PTE即可：由于!eq指令没法使用，则!ed 0x224c7000 0x2235c867 ，!ed 0x224c7004 0x80000000。

  5. 此时再查看：

    1
    2
    3
    4
    5
    6
    kd> !vtop 0x06e401c0 0x0
    X86VtoP: Virt 00000000, pagedir 6e401c0
    X86VtoP: PAE PDPE 6e401c0 - 00000000223d9801
    X86VtoP: PAE PDE 223d9000 - 00000000224c7867
    X86VtoP: PAE PTE 224c7000 - 800000002235c867

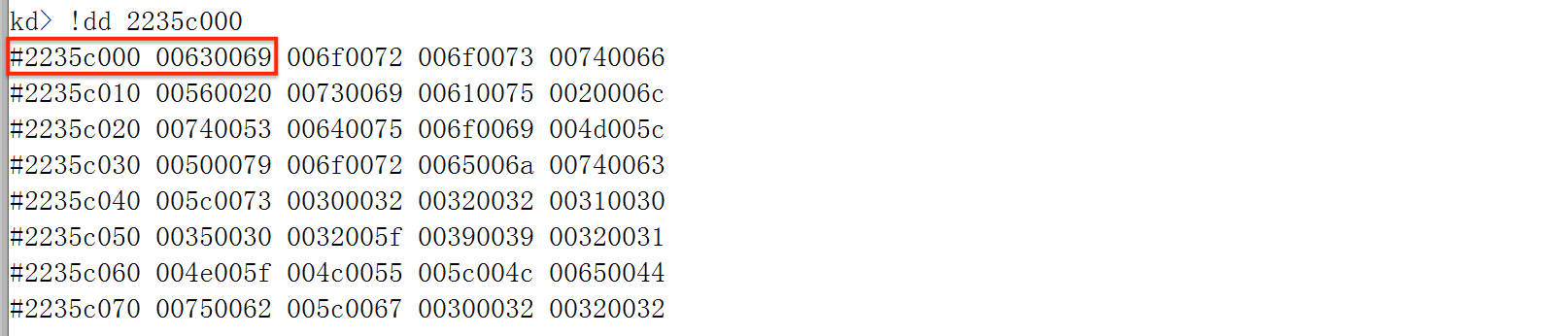

    X86VtoP: PAE Mapped phys 2235c000

  6. 回到XP的VC6中继续执行代码。


1.a 练习：修改页属性读写高2G地址

除了G位和XD位属性为OR外，其余属性为： PDPTE属性 & PDE属性 & PTE属性。

要想在3环读写高2G地址，除了段中学到的提权外，还可以使用页的手段：改U/S位，和PTE的G位。

G位和TLB及PS位有关（PDE、PTE均包含G、PS位）：

  1. PDE的PS = 0（小页4KB），G位在PDE中无效。
  2. 由于G位的属性是：PDE_G | PTE_G，当PTE的G = 1时，表示该物理页有缓存（使用了快表TLB），故要想使U/S修改后生效，要保证PTE中的G = 0。

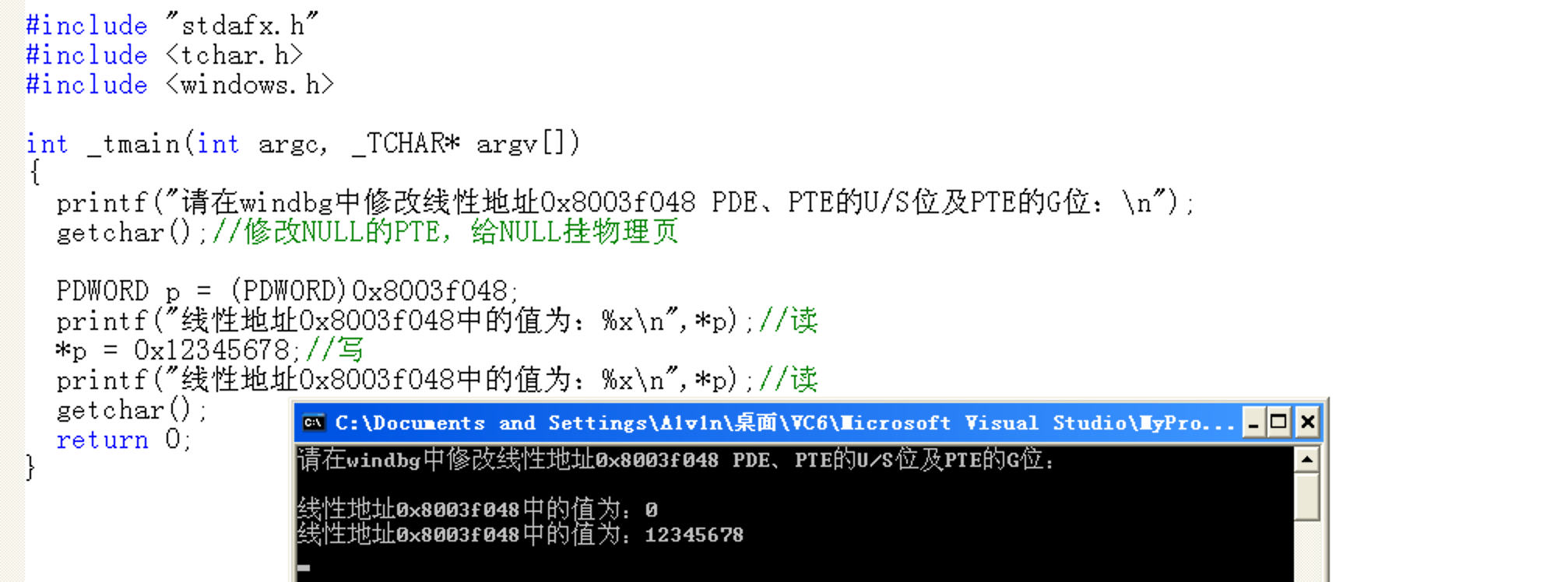

题目：在3环写代码读写线性地址：0x8003f048。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include "stdafx.h"
#include <tchar.h>
#include <windows.h>

int _tmain(int argc, _TCHAR* argv[])
{
  printf("请在windbg中修改线性地址0x8003f048 PDE、PTE的U/S位及PTE的G位：\n");
  getchar();//修改NULL的PTE，给NULL挂物理页

  PDWORD p = (PDWORD)0x8003f048;
  printf("线性地址0x8003f048中的值为：%x\n",*p);//读
  *p = 0x12345678;//写
  printf("线性地址0x8003f048中的值为：%x\n",*p);//读
  getchar();
  return 0;
}

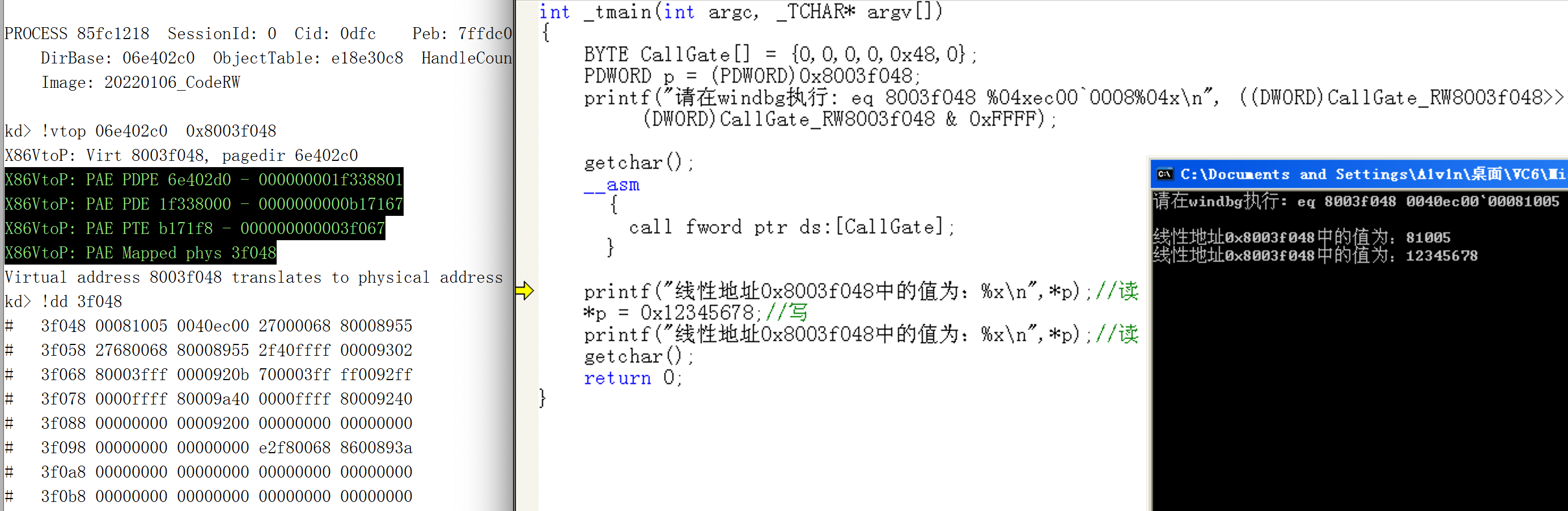

  1. 运行程序，并使用!process 0 0获取CR3的值：0x06e401c0。

  2. 拆分线性地址0x8003f048：!vtop 0x06e401c0 0x8003f048。

    1
    2
    3
    4
    5
    X86VtoP: Virt 8003f048, pagedir 6e401c0
    X86VtoP: PAE PDPE 6e401d0 - 00000000`2556f801
    X86VtoP: PAE PDE 2556f000 - 00000000`00b17163
    X86VtoP: PAE PTE b171f8 - 00000000`0003f163
    X86VtoP: PAE Mapped phys 3f048

  3. 可以看到PDE、PTE下标2(低3位)的U/S为0（特权用户），需要修改为1。PTE下标8(低9位)G位为1，需要修改为0。

    • 修改PDE：!ed 0x2556f000 0x00b17167。
    • 修改PTE：!ed 0x00b171f8 0x0003f067。

  4. 回到XP的VC6继续执行代码。


1.b 逆向分析函数MmIsAddressValid

内核函数MmIsAddressValid的作用：验证一个线性地址是否有效。

在MSDN是这样说的：The MmIsAddressValid routine checks whether a page fault will occur for a read or write operation at a given virtual address.（MmIsAddressValid例程检查给定虚拟地址的读写操作是否会发生页面错误。）

找函数方法：

方法一：在windbg中输入 u MmIsAddressValid L41或uf MmIsAddressValid。

方法二：在C:\Windows\System32\ 中找到内核程序，用IDA分析。

  • 2-9-9-12分页内核：ntkrnlpa.exe
  • 10-10-12分页内核：ntoskrnl.exe

函数分析：

  1. mov edi,edi ：正式分析前，先聊聊函数头的 mov edi,edi 指令。这条指令看起来什么也没做，但是很多系统函数开头都有这条指令，why？其实这是为了实现对函数行为的动态修改（热补丁，Hot-Patching），且执行一条MOV指令比执行两条NOP指令花费更少的时间。可以一下这篇文章 函数开始处的MOV EDI, EDI的作用。
  2. align 8：数据8字节对齐。
  3. bp-based frame：使用 EBP 寻址。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
.text:0043C921 ; ---------------------------------------------------------------------------
.text:0043C922                 align 8			//数据8字节对齐
.text:0043C928 ; Exported entry 685. MmIsAddressValid
.text:0043C928
.text:0043C928 ; =============== S U B R O U T I N E =======================================
.text:0043C928
.text:0043C928 ; Attributes: bp-based frame		//使用 EBP 寻址
.text:0043C928
.text:0043C928 ; BOOLEAN __stdcall MmIsAddressValid(PVOID VirtualAddress)
.text:0043C928                 public MmIsAddressValid
.text:0043C928 MmIsAddressValid proc near              ; CODE XREF: sub_41AD5A+2F↑p
.text:0043C928                                         ; sub_41ADAC+29↑p ...
.text:0043C928
.text:0043C928 var_8           = dword ptr -8		//局部变量2
.text:0043C928 var_4           = dword ptr -4		//局部变量1
.text:0043C928 VirtualAddress  = dword ptr  8		//参数1，EBP+8
.text:0043C928
.text:0043C928                 mov     edi, edi		//Hot-Patching
.text:0043C92A                 push    ebp
.text:0043C92B                 mov     ebp, esp
.text:0043C92D                 push    ecx		//保存 ECX 的值，同时为局部变量1留坑位
.text:0043C92E                 push    ecx		//保存 ECX 的值，同时为局部变量2留坑位
.text:0043C92F                 mov     ecx, [ebp+VirtualAddress]//取参数VirtualAddress，线性地址，ecx = VAddr
.text:0043C932                 push    esi
.text:0043C933                 mov     eax, ecx		//eax = VAddr
.text:0043C935                 shr     eax, 12h		//VAddr>>18
.text:0043C938                 mov     esi, 3FF8h	//0011 1111 1111 1000，2--0011左移12位，9--111111111左移3位
.text:0043C93D                 and     eax, esi		//eax = PDPTI * 4KB + PDI * 8
.text:0043C93F                 sub     eax, 3FA00000h	//eax = C0600000 + PDPTI * 4KB + PDI * 8
.text:0043C93F						//eax指向PDE
.text:0043C944                 mov     edx, [eax]	//edx = PDE低4字节
.text:0043C946                 mov     eax, [eax+4]	//eax = PDE高4字节
.text:0043C949                 mov     [ebp+var_4], eax	//局部变量1为PDE高4字节
.text:0043C94C                 mov     eax, edx		//eax = edx = PDE低4字节
.text:0043C94E                 push    edi
.text:0043C94F                 and     eax, 1		//取PDE的P位
.text:0043C952                 xor     edi, edi
.text:0043C954                 or      eax, edi		//判断P = 0？
.text:0043C956                 jz      short loc_43C9B9	//if (P==0) 返回假，返回0
.text:0043C958                 mov     edi, 80h
.text:0043C95D                 and     edx, edi		//取PS位[7]，判断大小页
.text:0043C95F                 push    0
.text:0043C961                 mov     [ebp+var_8], edx
.text:0043C964                 pop     eax		//eax = 0
.text:0043C965                 jz      short loc_43C96B	//and edx,edi与运算后如果结果为0，PS = 0，转到小页处理
.text:0043C967                 test    eax, eax
.text:0043C969                 jz      short loc_43C9BD	//判定线性地址在大页，为有效地址，直接返回真，返回1
.text:0043C96B
.text:0043C96B loc_43C96B:                             ; CODE XREF: MmIsAddressValid+3D↑j
.text:0043C96B                 shr     ecx, 9		//ecx = VAddr，VAddr>>9
							//0111 1111 1111 1111 1111 1000--011`1 1111 1111`1111 1111 1`000
.text:0043C96E                 and     ecx, 7FFFF8h	//ecx = PDPTI * 2MB + PDI * 4KB + PTI * 8
.text:0043C974                 mov     eax, [ecx-3FFFFFFCh]//eax = PTE高4字节，C0000004
.text:0043C97A                 sub     ecx, 40000000h	//ecx = C0000000 + PDPTI * 2MB + PDI * 4KB + PTI * 8
  							//ecx指向PTE
.text:0043C980                 mov     edx, [ecx]	//edx = PTE低4字节
.text:0043C982                 mov     [ebp+var_4], eax
.text:0043C985                 push    ebx
.text:0043C986                 mov     eax, edx		//eax = edx = PTE低4字节
.text:0043C988                 xor     ebx, ebx
.text:0043C98A                 and     eax, 1		//取PTE的P位
.text:0043C98D                 or      eax, ebx		//判断P = 0？
.text:0043C98F                 pop     ebx
.text:0043C990                 jz      short loc_43C9B9	//if( p==0)，返回假，返回0
.text:0043C992                 and     edx, edi		//判断PTE的PAT = 0？
.text:0043C994                 push    0
.text:0043C996                 mov     [ebp+var_8], edx
.text:0043C999                 pop     eax
.text:0043C99A                 jz      short loc_43C9BD	//PTE的PAT = 0，返回真，返回1，即有效地址
.text:0043C99C                 test    eax, eax
.text:0043C99E                 jnz     short loc_43C9BD	//PAT = 1，以后再分析PAT的意义
.text:0043C9A0                 and     ecx, esi
.text:0043C9A2                 mov     ecx, [ecx-3FA00000h]
.text:0043C9A8                 mov     eax, 81h
.text:0043C9AD                 and     ecx, eax
.text:0043C9AF                 xor     edx, edx
.text:0043C9B1                 cmp     ecx, eax
.text:0043C9B3                 jnz     short loc_43C9BD
.text:0043C9B5                 test    edx, edx
.text:0043C9B7                 jnz     short loc_43C9BD
.text:0043C9B9
.text:0043C9B9 loc_43C9B9:                             ; CODE XREF: MmIsAddressValid+2E↑j
.text:0043C9B9                                         ; MmIsAddressValid+68↑j
.text:0043C9B9                 xor     al, al		//eax为返回值
.text:0043C9BB                 jmp     short loc_43C9BF
.text:0043C9BD ; ---------------------------------------------------------------------------
.text:0043C9BD
.text:0043C9BD loc_43C9BD:                             ; CODE XREF: MmIsAddressValid+41↑j
.text:0043C9BD                                         ; MmIsAddressValid+72↑j ...
.text:0043C9BD                 mov     al, 1
.text:0043C9BF
.text:0043C9BF loc_43C9BF:                             ; CODE XREF: MmIsAddressValid+93↑j
.text:0043C9BF                 pop     edi
.text:0043C9C0                 pop     esi
.text:0043C9C1                 leave
.text:0043C9C2                 retn    4
.text:0043C9C2 MmIsAddressValid endp
.text:0043C9C2
.text:0043C9C2 ; ---------------------------------------------------------------------------

分析结果：

2-9-9-12：
PDPTI-PDI-PTI-OFFSET

公式：
PDE = 0xc0600000 + (PDPTI*4KB) + (PDI*8)
PTE = 0xc0000000 + (PDPTI*2MB) + (PDI*4KB) + (PTI*8)

更高效的公式（MmIsAddressValid是这么干的）
PDE = 0xc0600000 + ((addr >> 18) & 0x3ff8)
PTE = 0xc0000000 + ((addr >> 9) & 0x7ffff8)

1.c 练习：代码实现读写高2G地址

题目：在3环写代码读写线性地址：0x8003f048。

方法：通过构造调用门在0环修改线性地址0x8003f048对应PDE_U/S = 1、PTE_U/S = 1和PTE_G = 0。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
#include "stdafx.h"
#include <tchar.h>
#include <windows.h>

VOID __declspec(naked) CallGate_RW8003f048()
{
  __asm
  {
    pushad;
    pushfd;
    //先找PDE
    //int 3;
    mov eax,0x8003f048;
    push eax;
    shr eax,18;			//eax = dwAddr>>18
    and eax,0x3ff8;		//eax = (dwAddr>>18) & 0x3ff8 = PDPTI * 4KB + PDI * 8
    add eax,0xc0600000;		//eax = C0600000 + PDPTI * 4KB + PDI * 8
    				//eax 指向PDE
    mov esi,eax;
    mov eax,[eax];		//eax = PDE低4字节
    mov ebx,eax;		//ebx = eax = PDE低4字节
    //再找PTE
    pop eax;
    shr eax,9;			//eax =dwAddr>>9
    and eax,0x7ffff8;		//eax = (dwAddr >> 9) & 0x7ffff8 = PDPTI * 2MB + PDI * 4KB + PTI * 8
    add eax,0xc0000000;		//eax = 0xc0000000 + PDPTI * 2MB + PDI * 4KB + PTI * 8
    				//eax指向PTE
    mov edi,eax;
    mov eax,[eax];		//eax = PTE低4字节
    mov ecx,eax;		//ecx = eax = PTE低4字节

    //判断PDE的P位和PS位（省略），PTE P、PAT位（省略）
    //修改PDE、PTE的U/S[2] = 1，修改PTE的G[8] = 0。（如果PDE_PS = 0(小页)，PDE_G位无效）
    or ebx,0x4;			//PDE_U/S = 1
    or ecx,0x4;			//PTE_U/S = 1
    and ecx,0xFFFFFEFF;		//PTE_G = 0
    mov [esi],ebx;		//将修改后的PDE低4字节写回
    mov [esi+4],0x0;		//将修改后的PDE高4字节写回
    INVLPG dword ptr ds:[0x8003f048];	//清空线性地址0x8003f048在TLB的缓存
    mov [edi],ecx;		//将修改后的PTE低4字节写回
    mov [edi+4],0x0;		//将修改后的PTE高4字节写回

    popfd;
    popad;
    retf;
  }
}

int _tmain(int argc, _TCHAR* argv[])
{
	BYTE CallGate[] = {0,0,0,0,0x48,0};
	PDWORD p = (PDWORD)0x8003f048;
	printf("请在windbg执行: eq 8003f048 %04xec00`0008%04x\n", ((DWORD)CallGate_RW8003f048>>16) & 0x0000FFFF,\
         (DWORD)CallGate_RW8003f048 & 0xFFFF);

	getchar();
	__asm
	  {
		call fword ptr ds:[CallGate];
	  }

	printf("线性地址0x8003f048中的值为：%x\n",*p);//读
	*p = 0x12345678;//写
	printf("线性地址0x8003f048中的值为：%x\n",*p);//读
	getchar();
	return 0;
}


注意：代码中如果不使用INVLPG dword ptr ds:[0x8003f048];清空线性地址0x8003f048在TLB缓存的话，eq 8003f048 0040ec00·00081005修改后到VC6中第一次运行时报错不能读写高2G内存（可不要退出程序再按F5继续执行即可成功），如果使用INVLPG清空0x8003f048在TLB缓存，则可直接运行成功。
