1 什么是保护模式

R3--SDK

R0--WDK

X86 CPU的3个工作模式：实模式、保护模式和虚拟8086模式。
现在的操作系统都是基于保护模式。
保护模式的两个重要机制：段的机制、页的机制。

保护模式：保护对内存的访问、保护某些指令的执行（特权指令 ）

段的机制非常复杂，了解段机制就要先了解段寄存器。

2 段寄存器

段寄存器一共有八个：ES、CS、SS、DS、FS、GS、LDTR（Windows没有使用）、TR。

  • 每个段寄存器有96位其中GS、LDTR这两寄存器Windows没有使用。
  • LDT表Windows也没有使用。
  • 只有16位的可见部分：Selecter。

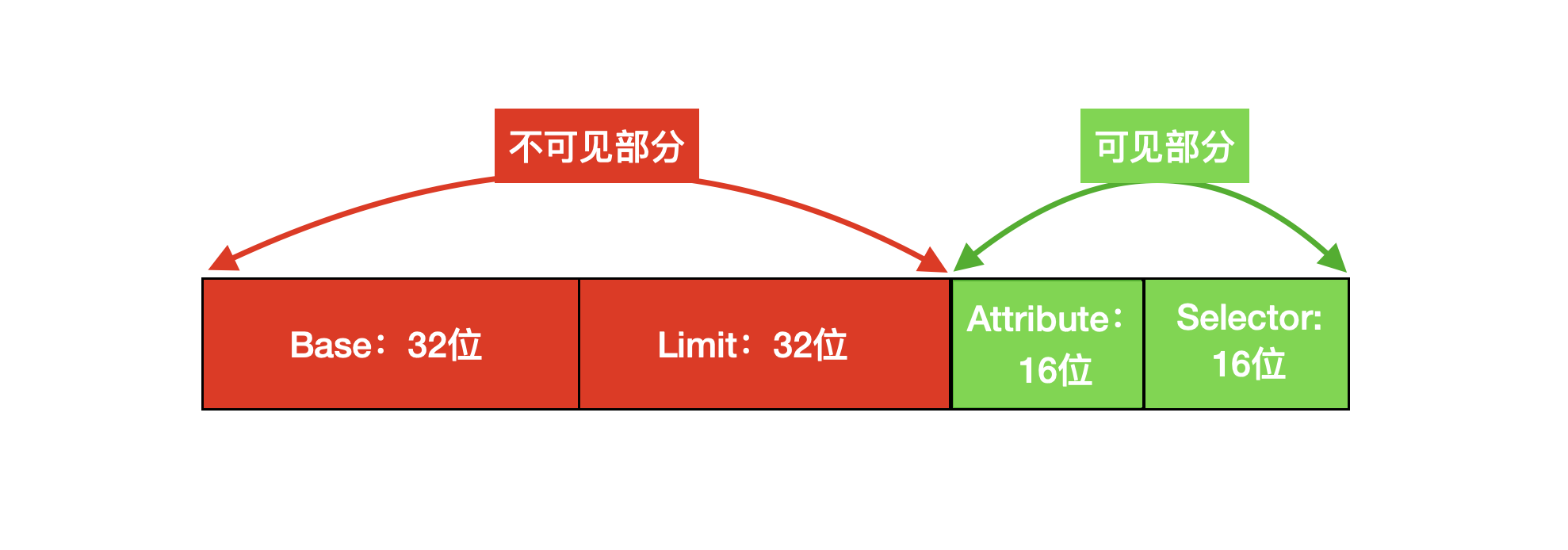

2.1 段寄存器的结构


可以通过结构体表示为如下：

1
2
3
4
5
6
7
struct SegMent
{
    WORD Selecter;   //16位的可见部分（段选择子）
    WORD Atrributes; //16位的属性（可读可写可执行）
    DWORD Base;      //32位的Base(当前段的起始地址)
    DWORD Limit;     //32位的Limit(当前段的长度)
}

汇编读写一个地址：

1
mov dword ptr ds:[0x00123456],eax

读写的地址实际上是ds.Base+0x123456。

实际所有地址的读写都是这个结构：XS.Base+Offset

2.2 段寄存器的属性


段寄存器的读写：

  • mov ax,ds //只能读16位可见部分
  • mov ds,ax //写入是96位
  • 可以通过MOV指令进行读写（LDTR和TR除外）
  • CS是可读、可执行、但不可写

探测Base示例：

1
2
3
4
5
6
7
8
9
10
int var = 1;
__asm
{
	mov ax,fs
	mov gs,ax       //等价于fs.base+0
	mov eax,gs:[0]	//不要用DS 否则编译不过去
	mov dword ptr ds:[var],eax
	//mov edx,dword ptr ds:[0x7FFDF000]
	//常规来说，地址0x00是不允许读的，但是FS.Base!=0，所以这里可以编译并执行
}

这里的GS就是FS。

3 段描述符

GDT表存的是段描述符，每个段描述符是64位（8字节）

这里涉及到两张表：GDT(全局描述符表)与 LDT(局部描述符表)。Windows用的是GDT表，LDT表几乎没用。

段描述符结构：（Intel手册卷3A）

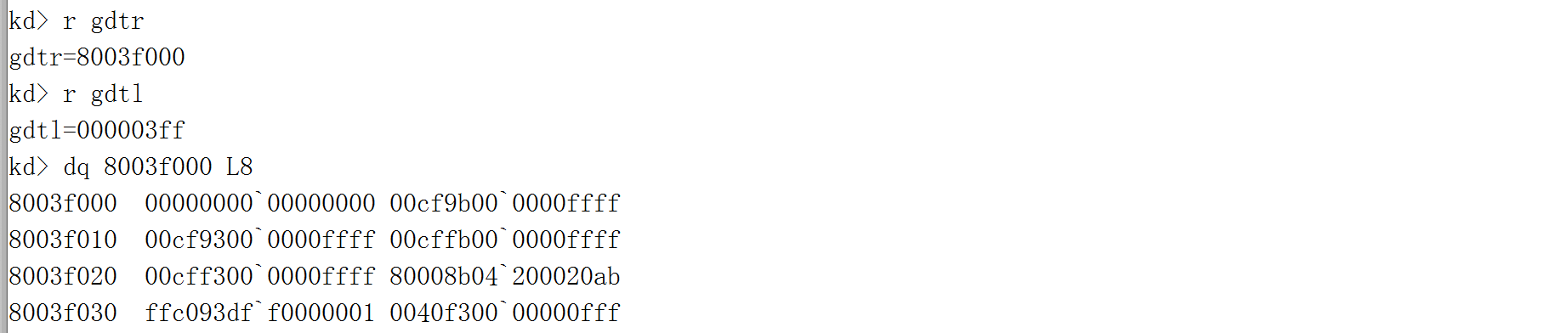

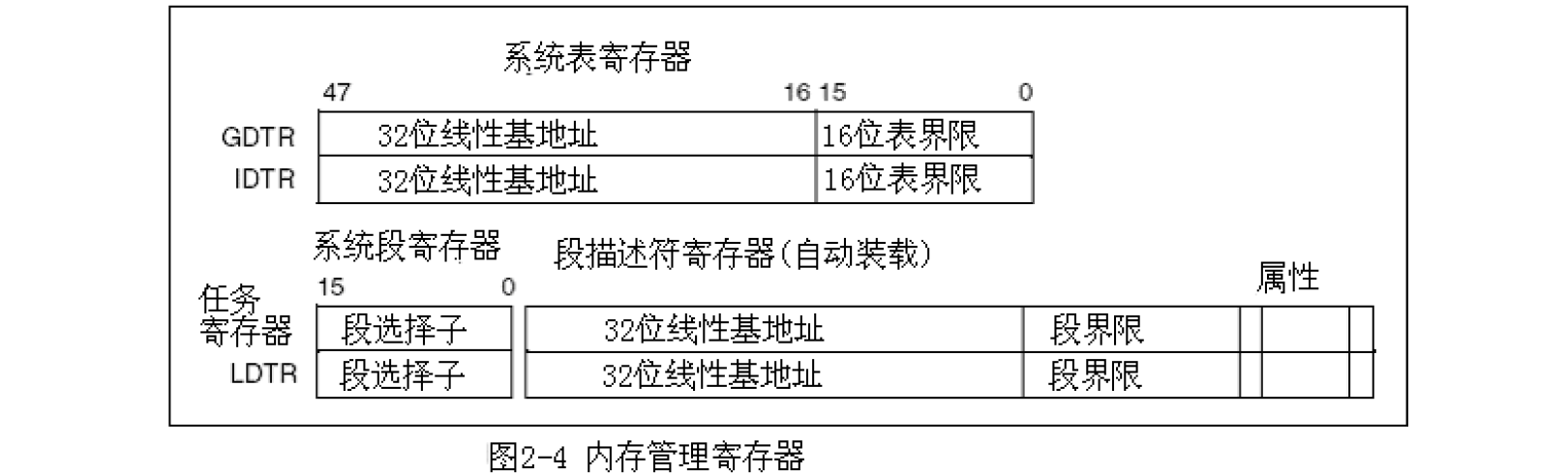

段描述符表的位置、大小信息存在GDTR位寄存器中，GDTR寄存器共6字节：

  • 低2字节：段描述符表的大小

  • 高4字节：段描述符表的起始地址


    L8：表示输出的组数为8。


3.1 段描述符属性所在位置

Atrribute：高4字节中，8～23位

Base：

  • 高4字节中，24～31位，0～7位
  • 低4字节中，16～31位

Limit：

  • 高4字节中，16～19位
  • 低4字节中，0～15位

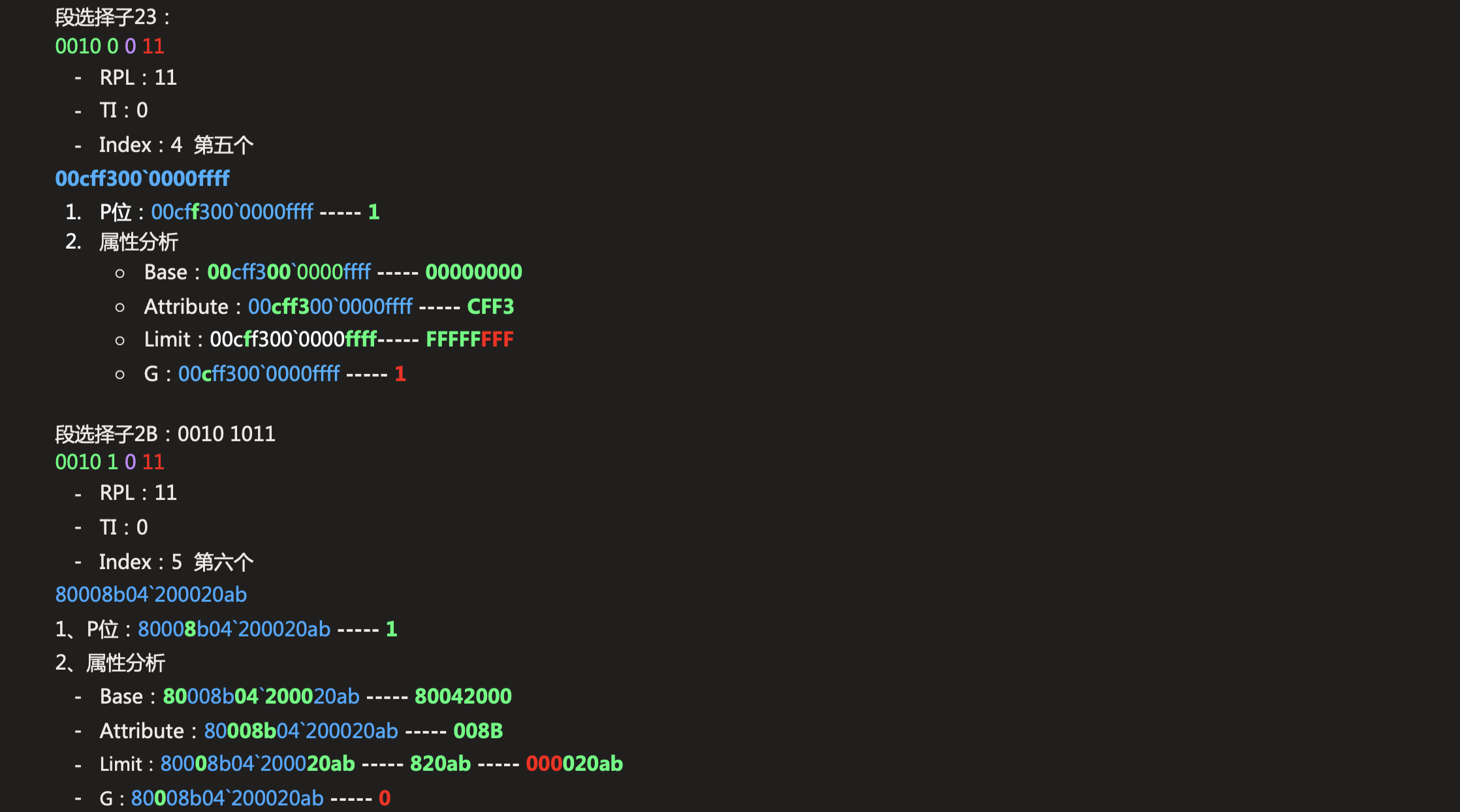

3.2 段描述查找练习

1
2
3
4
5
6
7
8
9
10
11
kd> r gdtr
gdtr=8003f000
kd> dq 8003f000
8003f000  00000000`00000000 00cf9b00`0000ffff
8003f010  00cf9300`0000ffff 00cffa00`0000ffff
8003f020  00cff300`0000ffff 80008b04`200020ab
8003f030  ffc093df`f0000001 0040f300`00000fff
8003f040  0000f200`0400ffff 00000000`00000000
8003f050  80008955`27000068 80008955`27680068
8003f060  00009302`2f40ffff 0000920b`80003fff
8003f070  ff0092ff`700003ff 80009a40`0000ffff

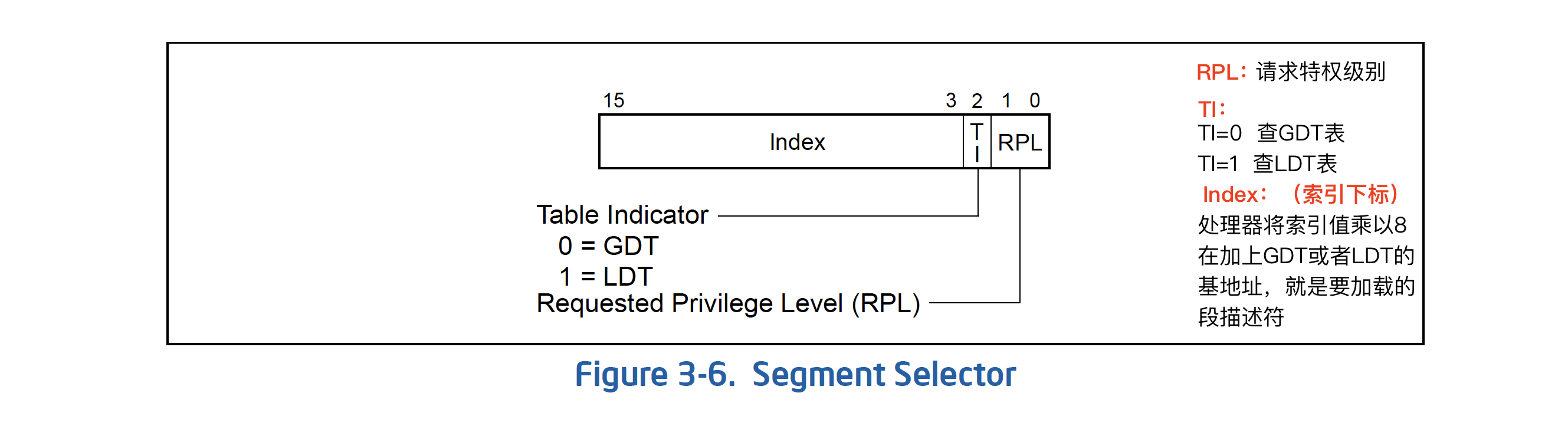

4 段选择子

段选择子是一个16位数，该数决定了取gdt表中查哪一个数据。这个值就是MOV DS,AX给的AX的值，从这个值中取赋值剩下的80位(96-16)。

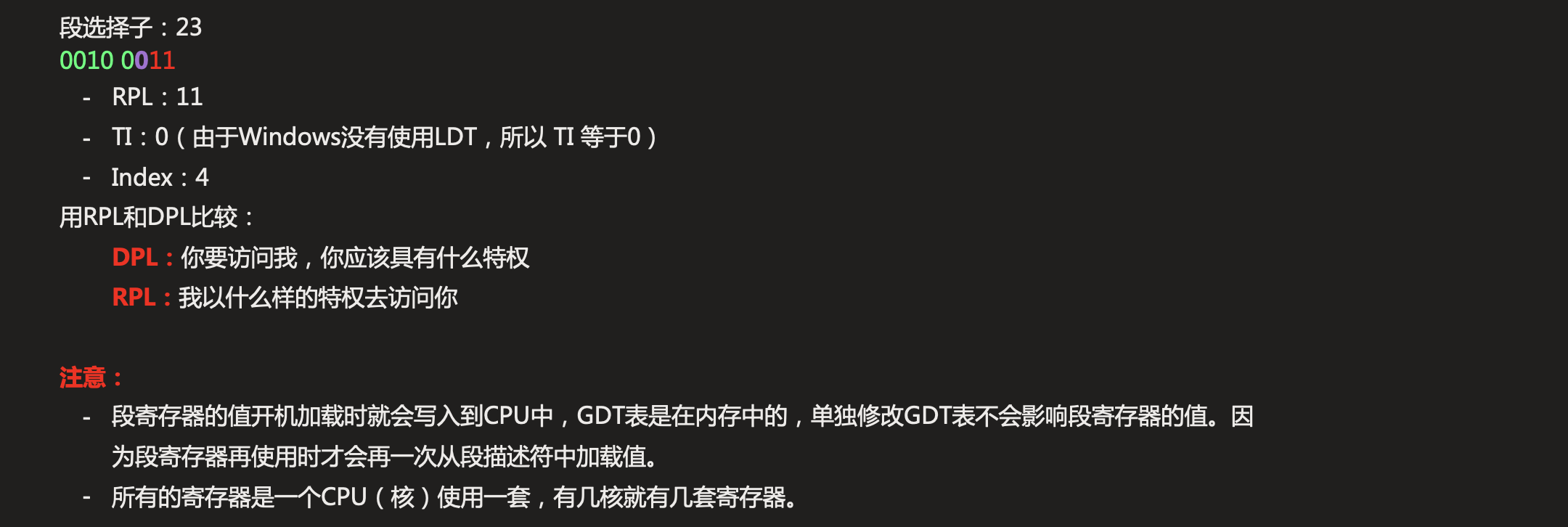

RPL共2位，值越小权限越大。值为0x00、0x11，对应于Windows使用的0环、3环。


加载段描述符至段寄存器（其他几个汇编指令修改段寄存器）

除了MOV指令，我们还可以使用LES、LSS、LDS、LFS、LGS指令修改寄存器。

CS不能通过上述的指令进行修改，CS为代码段，CS的改变会导致EIP的改变，要改CS，必须要保证CS与EIP一起改。

1
2
3
4
5
char buffer[6];
__asm
{
    les ecx,fword ptr ds:[buffer] //高2个字节给es，低四个字节给ecx
}

注意：RPL<=DPL(在数值上)

RPL是段选择子的权限，DPL是段描述符的权限，数值越大权限越小。

5 段描述符的P，G位


P位

  • P = 1 段描述符有效
  • P = 0 段描述符无效

通过指令将段描述符加载至段寄存器中，先检查P位，如果为0，那么该段描述符无效，其他检查都不做了。

G位

G位决定Limit的大小范围。D/B位对数据段来说决定地址空间大小。

  • 当G=0时，Limit的范围是0x00000000-0x000FFFFF，其中，段描述符的20位在低位，高位补0。
  • 当G=1时，Limit的范围是0x00000FFF-0xFFFFFFFF，其中，段描述符的20位在高位，低位补F。

6 段描述符的S、Type域


分析一个段描述符：

  1. 先看P位
  2. 再看S位（S = 1 代码段或者数据段描述符，S = 0 系统段描述符)

6.1 S位

  • S=1，表示代码段/数据段；

  • S=0，表示系统段。

    S位决定着Type域的含义。

DPL两种情况：00、11

也就是 00cf9300`0000ffff 的十六进制高四字节第5个数只能为9或F才表示一个有效（P=1）的段描述符CODE/DATA

  • S = 1，CODE/DATA
    • 0x1001：DPL = 0x00
    • 0x1111：DPL = 0x11
  • S = 0，系统段描述符
    • 0x1000：DPL = 0x00
    • 0x1110：DPL = 0x11

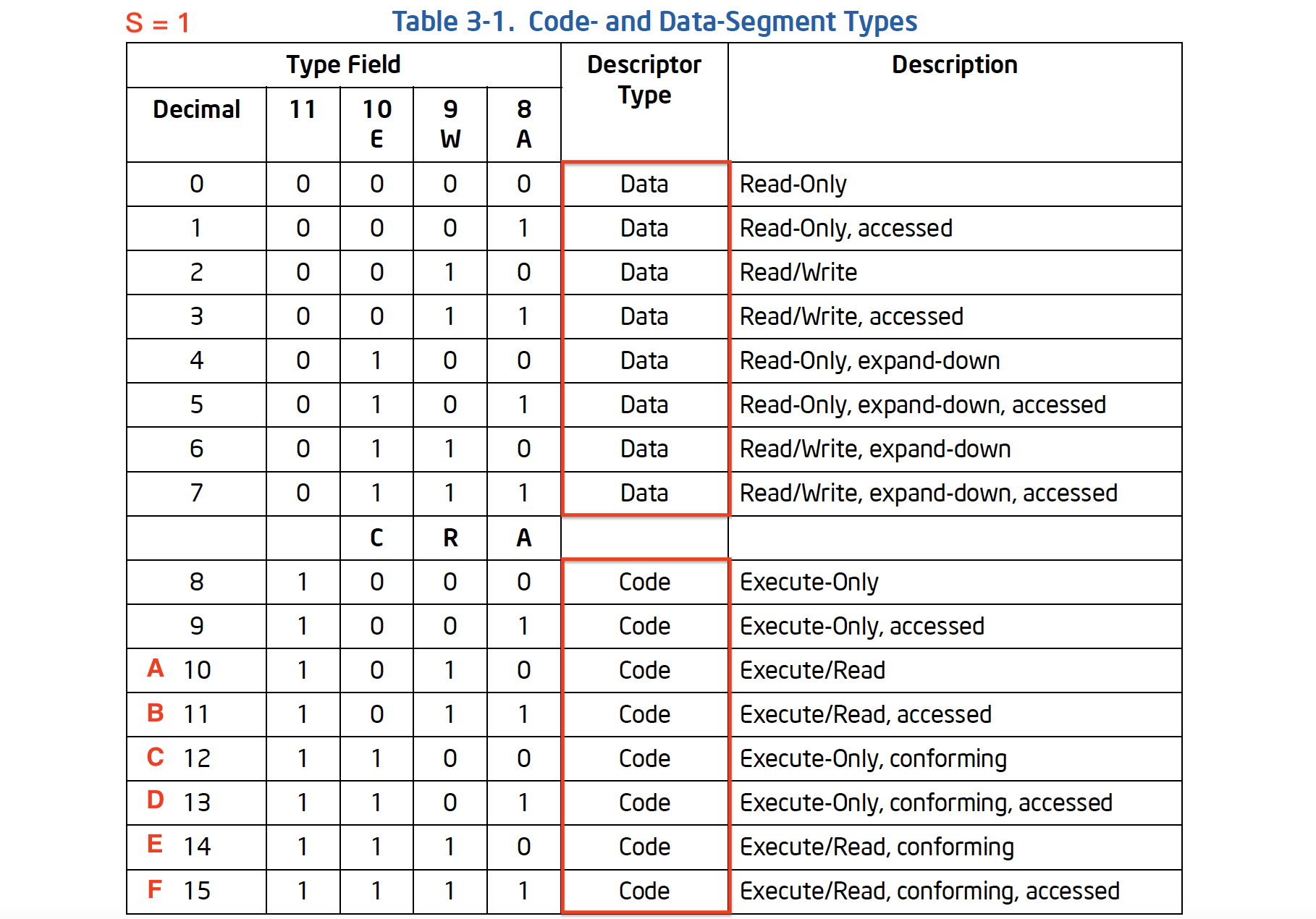

6.2 Type域

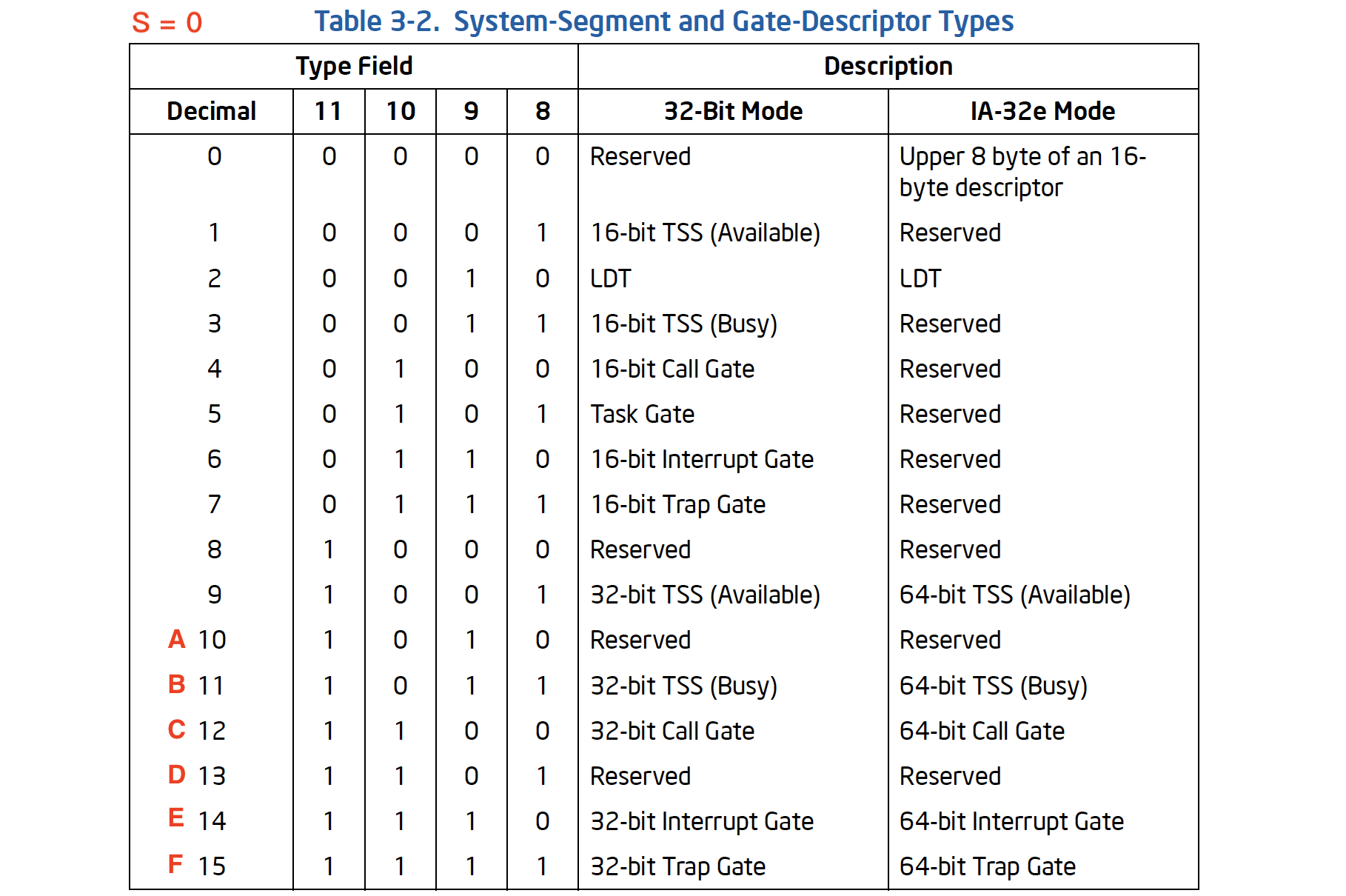

TYPE域共4位，可以通过查表来确定其含义。（S=1，CODE/DTA、S=0系统段描述符）

  • 当S = 1时，段描述符表示CODE/DATA。
  • 当S = 0时，段描述符是一个系统段描述符。

S = 1，Type=0x1xxx，CODE代码段描述符

CODE：

  • A：段描述符是否被使用过
    • 1：使用过
    • 0：未使用过
  • R：是否可读
    • 1：可读
    • 0：不可读
  • C：一致位
    • 1：一致代码段
    • 0：非一致代码段

S = 0，Type=0x0xxx，DATA数据段描述符

DATA：

  • A：段描述符是否被使用过

    • 1：使用过
    • 0：未使用过

  • W：是否可写

    • 1：可写
    • 0：不可写

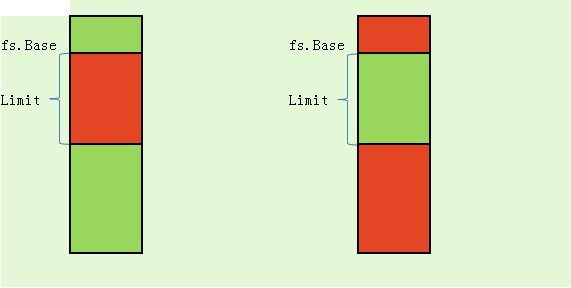

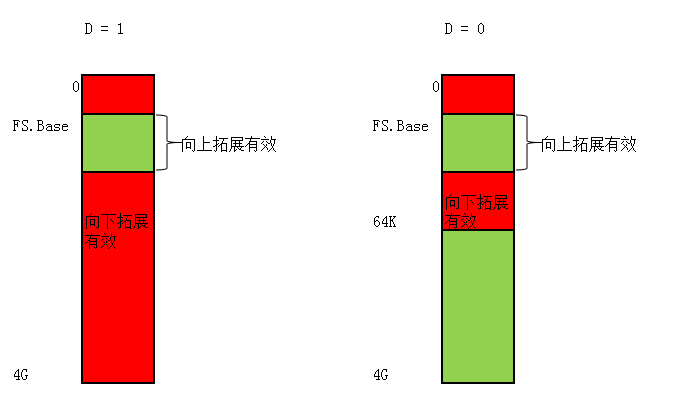

  • E：拓展位

    • 1：向下拓展，有效地址为右边红色（红色为64KB或4GB）

    • 0：向上拓展，有效地址为左边红色（Windows使用，红色为64KB或4GB）

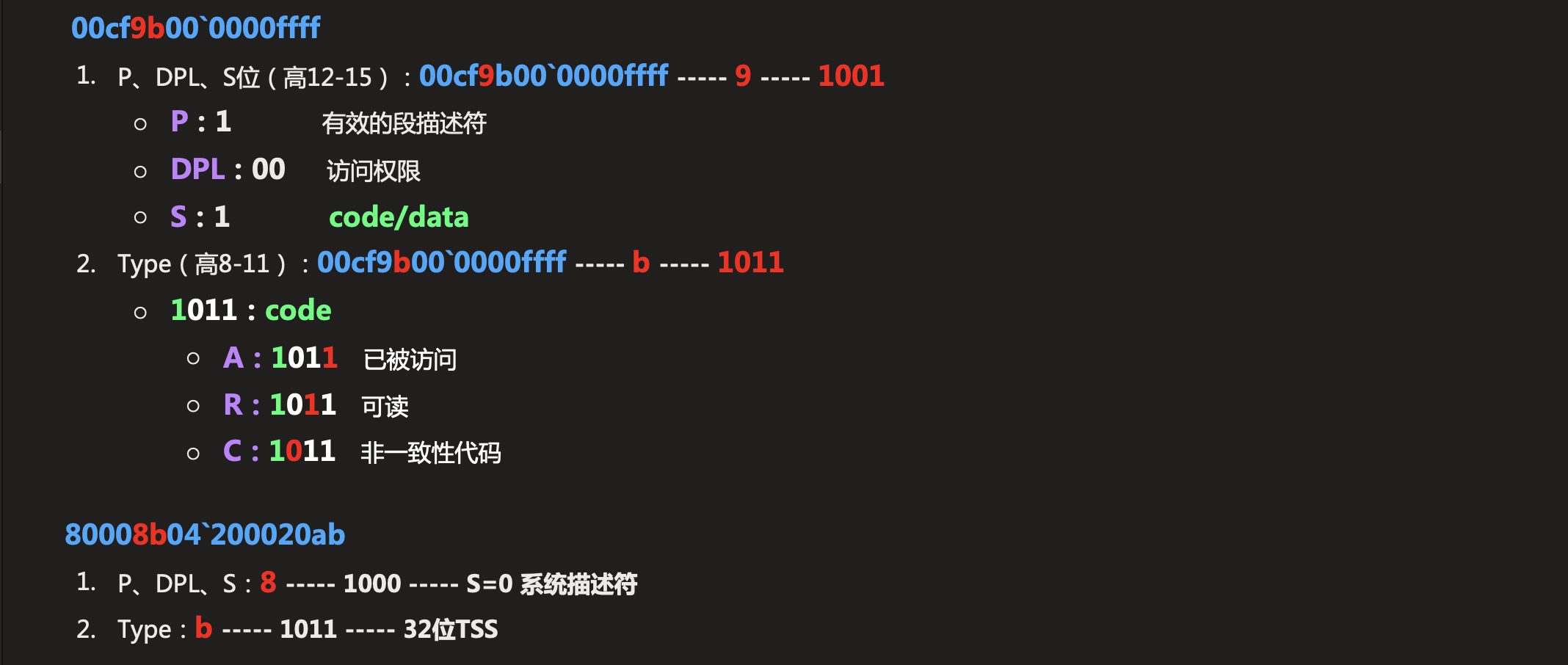

6.3 练习

1、判断哪些是系统段描述符？哪些是代码或者数据段描述符？

2、判断哪些是代码段描述符？哪些是数据段描述符？

3、查分几个数据段：EWA

4、查分几个代码段：CRA

5、查分几个系统段描述符，分析属性

先看P位，再看S位。


7 段描述符的D/B位

D/B位对数据段来说决定地址空间大小。

  1. 情况一：对CS段的影响（加载：MOV CS, AX）

    D = 1 采用32位寻址方式

    D = 0 采用16位寻址方式

  2. 情况二：对SS段的影响（加载：MOV SS, AX）

    D = 1 隐式堆栈访问指令（如：PUSH POP CALL等会修改ESP） 使用32位堆栈指针寄存器ESP

    D = 0 隐式堆栈访问指令（如：PUSH POP CALL等会修改SP） 使用16位堆栈指针寄存器SP

    指令前缀67：改变默认寻址方式，但不是改D/B位，若默认是32寻址，则改为16位寻址。若默认是16寻址，则改为32位寻址。

  3. 情况三：对数据段DS、ES的影响（加载：MOV DS, AX）

    D = 1 段上限为4GB 0xFFFFFFFF

    D = 0 段上限为64KB 0xFFFF
