1 段权限检查

根据段选择子找到段描述符之后，将段描述符加载到段寄存器之前会进行权限检查（是否将该段描述符加载到段寄存器中）。
Windows没有使用R1、R2
CS、SS段寄存器的低2位存储的就是CPL（RPL是段选择子的低2位，CPL特指CS、SS低2位），当前程序的特权级别。Windows中只能为0x00或0x11

G位：决定limit的大小

1：limit = 0xFFFFFFFF
0：limit =0xFFFFF

D/B位：地址空间的大小

1：4GB（FFFFFFFF）
0：64K（FFFF）

RPL：段选择子的权限（我以什么样的特权去访问你）
DPL：段的权限（你要访问我，你应该具有什么特权）
CPL：CPU当前的权限级别（CPL特指CS、SS低2位）

数据段（DS）的权限检查和CS、SS段不同。

1.1 段权限检查

段权限检查步骤：

1、段选择子拆分

2、查表得到段描述符

3、权限检查

4、加载段描述符到段寄存器

5、代码执行EIP

数据段权限检查（满足条件，才能成功访问数据段。）：

CPL <= DPL 并且 RPL <= DPL (数值上的比较)

代码段权限检查：

非一致代码段：CPL = DPL 并且 RPL <= DPL
一致代码段：CPL >= DPL

1.2 练习

<1> 在3环能加载的数据段有哪些？
3环CPL=3，只能加载DPL=3的数据段。

<2> 在0环能加载的数据段有哪些？
0环CPL=0，满足RPL<=DPL的数据段都可以加载。

<3> 详细描述这下面代码的执行过程：
mov ax,0x23
mov ds,ax
段选择子是0x0023，RPL=11b=3，属于最低权限，只能访问DPL=3的数据段。而CPL则无影响，不管是0环还是3环，都满足CPL<=RPL，只要RPL满足，CPL也一定满足。

当执行 mov ds,ax 时，CPU先解析段选择子0023，然后去GDT表找段描述符，检查段描述符P位是否有效，然后检查S位，确认是数据段或代码段，然后检查TYPE域确认是数据段，然后看DPL是否等于3.只要上述条件都满足，则mov指令执行成功，只要有一条不满足，mov失败。

2 断间跳转JMP FAR

3环执行JMP FAR并不能提权（CPL不改变）。

可参看：《（8）JMP FAR段间跳转》、《深耕保护模式（二）》

要点回顾：

段寄存器：ES、CS、SS、DS、FS、GS、LDTR、TR
段寄存器读写：除CS外，其他的段寄存器都可以通过MOV,LES,LSS,LDS,LFS,LGS,LTR（仅在0环之行）指令进行修改。

CS为什么不可以直接修改呢？

CS为代码段，CS的改变意味着EIP的改变，改变CS的同时必须修改EIP和SS，SS改变就必须修改堆栈，所以我们无法使用上面的指令来进行修改。

段间跳转，有两种情况，即要跳转的段是一致代码段还是非一致代码段（参见代码段type域）。

同时修改CS与EIP的指令：

JMP FAR / CALL FAR / RETF / INT /IRETED

只改变EIP的指令：

JMP / CALL / JCC / RET

一致代码段：也就是共享的段，要求：CPL >= DPL。

特权级高的程序不允许访问特权级低的数据：核心态不允许访问用户态的数据
特权级低的程序可以访问到特权级高的数据，但特权级不会改变：用户态还是用户态

非一致代码段：普通代码段（Windows使用），要求：CPL = DPL 并且 RPL <= DPL。

只允许同级访问
绝对禁止不同级别的访问：核心态不是用户态，用户态也不是核心态

代码间的跳转(段间跳转非调用门之类的) 执行流程

JMP 0x20:0x004183D7 CPU如何执行这行代码？

（1）段选择子拆分

0x20 对应二进制形式 0000 0000 0010 0000

RPL = 00
TI = 0
Index = 4

（2）查表得到段描述符

TI = 0 所以查GDT表

Index = 4 找到对应的段描述符，并不是所有的段描述符都可以跳转。

四种情况可以跳转：代码段、调用门、TSS任务段、任务门。

（3）权限检查

如果是非一致代码段，要求：CPL = DPL 并且 RPL <= DPL。

如果是一致代码段，要求：CPL >= DPL。

简要说明什么是一致代码段什么是非一致代码段。

一致代码段又称共享代码段。假设操作系统有一段代码是提供了某些通用功能，这段代码并不会对内核产生影响，并希望这些功能能够被应用层(三环程序)直接使用，即可让一直代码段去修饰这块代码。这也是为什么一致代码段要求：CPL >= DPL(当前权限比描述权限低)就可以了。这段代码就是给低权限的应用使用的。

非一致代码段相反，严格控制权限。

（4）加载段描述符

通过上面的权限检查后，CPU会将段描述符加载到CS段寄存器中.

（5）代码执行

CPU将 CS.Base + Offset 的值写入EIP 然后执行CS:EIP处的代码，段间跳转结束.

注意：直接对代码段进行JMP 或者 CALL的操作，无论目标是一致代码段还是非一致代码段，CPL都不会发生改变.如果要提升CPL的权限，只能通过调用门。

2.1 练习：非一致性代码段跳转

条件：非一致性代码段跳转，只允许同级访问：CPL=3的CPU只允许访问DPL=3的代码

要求分析：

（1）CPL=DPL=0x11，RPL<=DPL，则RPL可为0x00或0x11，TI=0，则选择子：0x–000/0x–011；

（2）因为要修改CS，所以段描述符的Type域应该是Code —- Type最高位为1，则Type为：0x1xxx；

（3）非一致性代码—-Type次高位为0，则Type为：0x10xx —- >=0x8；

（4）P、DPL、S（因为要修改CS，S=1）位分别为：0x1111 —- F。

段选择子分别为以下两种情况：

本练习以段选择子中RPL = 0x11为例

该描述符即指向一个非代码段，我们需要构造一个段选择子来找到该描述符，然后将该段描述符加载到CS寄存器，最后执行跳转。

步骤一：

根据段描述符构造段选择子：

（1）该段描述符为第四个，Index=3

（2）TI=0（查GDT）

（3）RPL=0x11，如果此例RPL=0x00，则修改CS时会发生错误。因为非一致性代码跳转不改变CPU权限CPL。

（4）段选择子=0x0011 0 11=0x1B

（5）Base=0，G=1则Limit=0xFFFFFFFF，则Offset可随意构造

（6）JMP FAR格式：CS:EIP=1B:0xxxxxxxx，跳转地址为：CS.Base+Offset

（7）如果执行成功，应该会修改CS和EIP

步骤二：

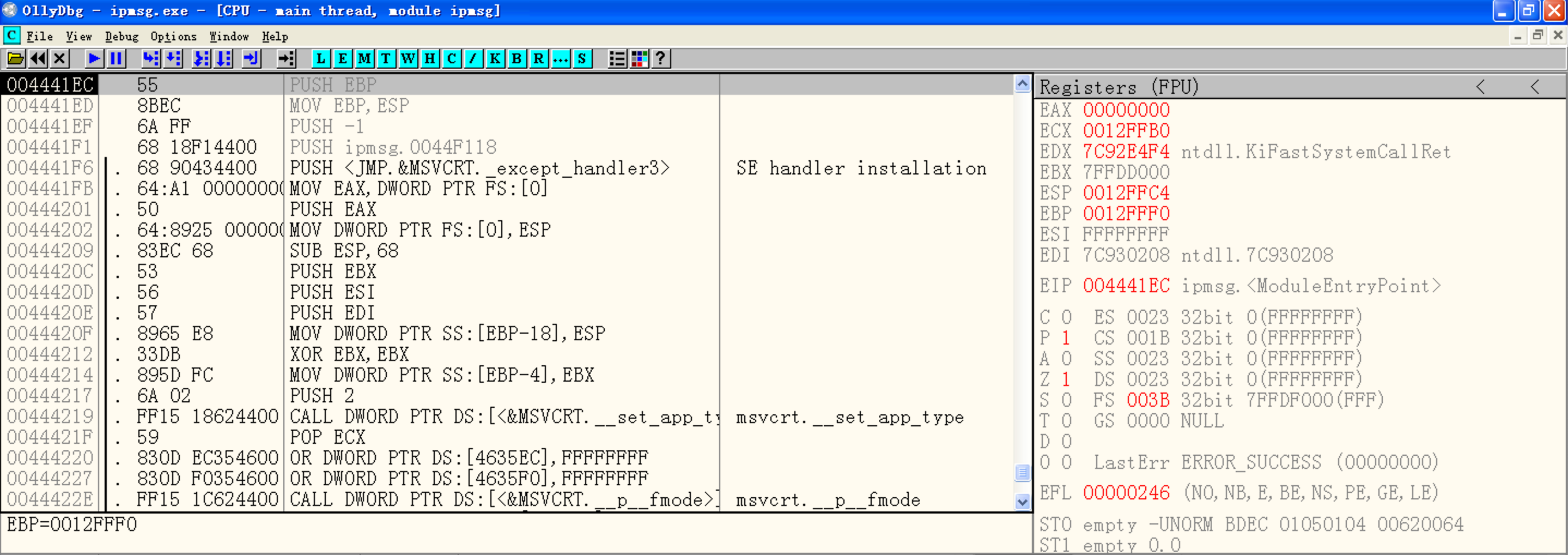

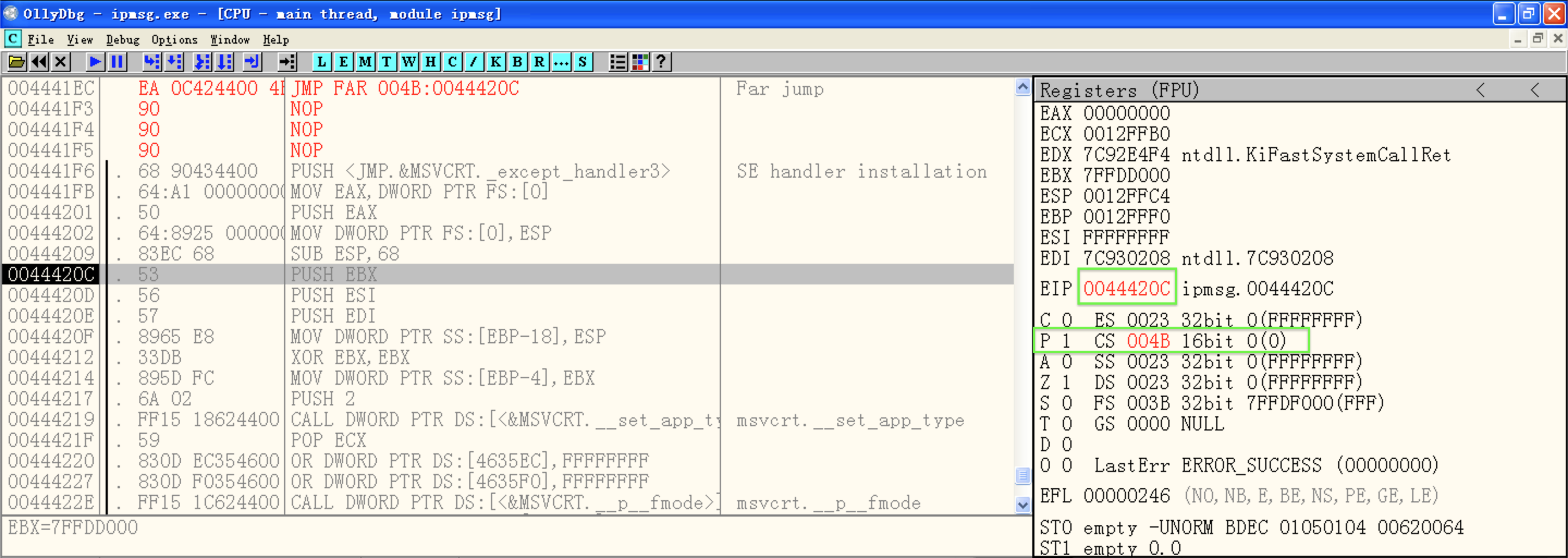

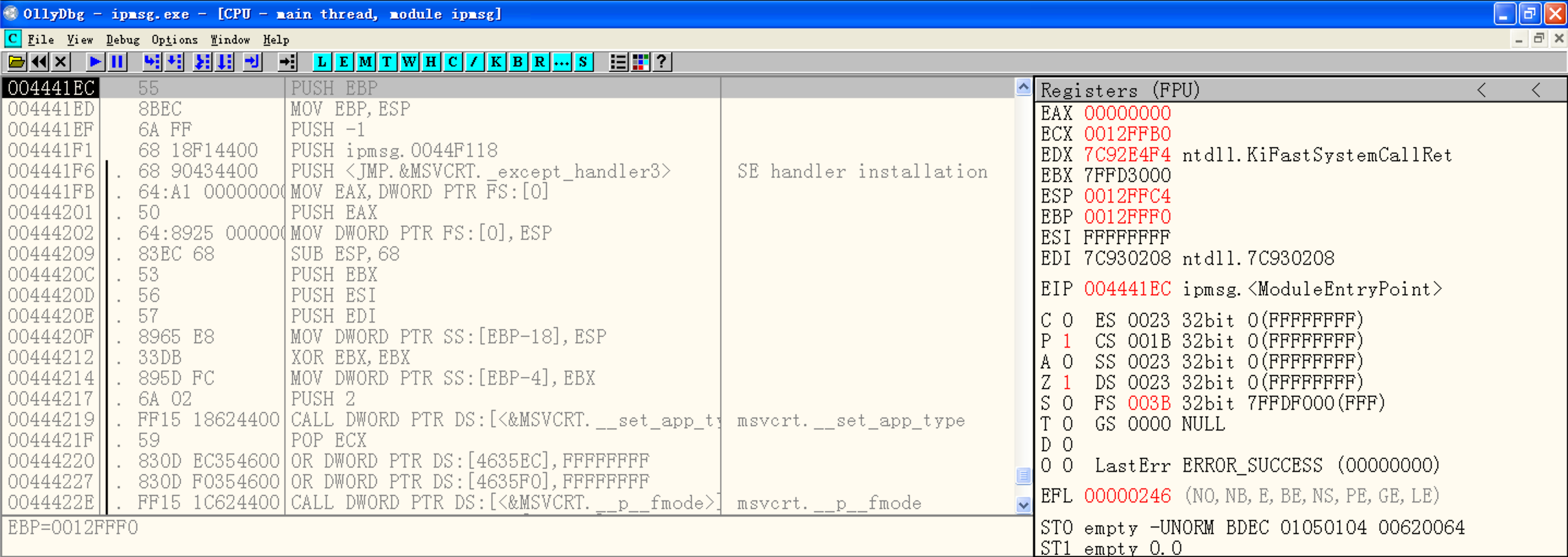

打开OD观察此时的CS=0x1B、EIP=0x00441EC如下图

步骤三：

为了能看到CS变化，则当前的段描述符的位置需要修改，可以将该段描述符复制到0x8003F048处，该处目前为0（P=0），如果复制到一个原先P=1的段描述符可能会卡死或者蓝屏。

此时段选择子Index=9 —- 0x1001 0 11=0x4B，在XP中，修改此时的EIP地址处：JMP FAR 004B:0x0044420C，单步F8看CS、EIP变化。

结论：

非一致性代码段JMP FAR跳转时，满足段权限检查：CPL=DPL=0x11，RPL<=DPL即能成功。
如果此例RPL=0x00，则修改CS时会发生错误。因为JMP FAR不改变CPU权限CPL。
所以3环的非一致性代码跳转成功条件：CPL=DPL=0x11，RPL<=DPL，RPL=0x11。

2.2 练习：一致性代码段跳转

条件：只允许低权限的程序访问高权限的代码：CPL=3的CPU只允许访问DPL=0的代码。

要求：

（1）目前CPL=3，则P=1，DPL=00，S=1（因为要修改CS。DATA/CODE），1001=9

（2）Type：Decimal=1（代码段），C=1（一致性代码），11xx>=0xC，由于此时的的CPL=0x11，因为不能修改特权级别，所以RPL必须RPL=0x11

（3）构造段选择子0x004B

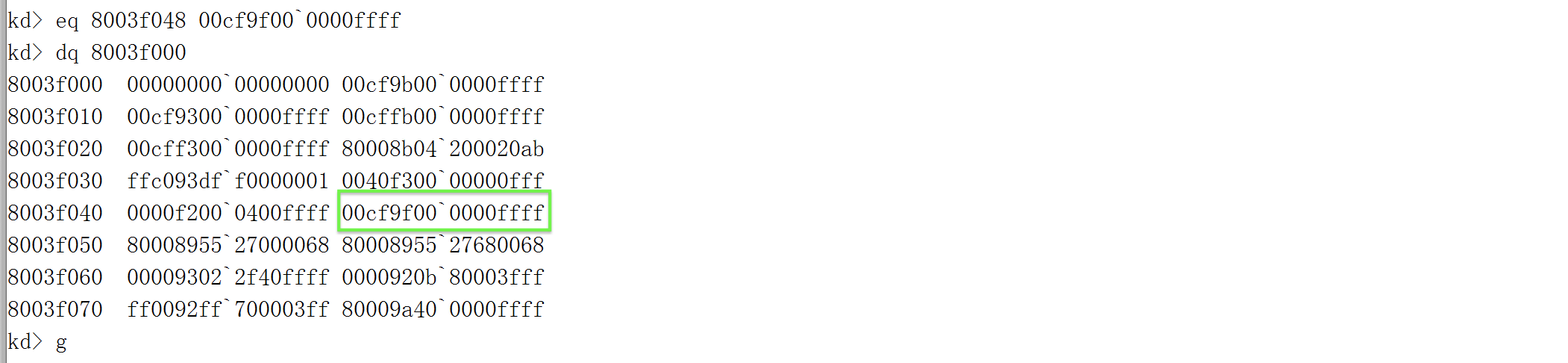

直接构造一个：00cf9F00`0000ffff

重启一下OD，让CS复位如下图。

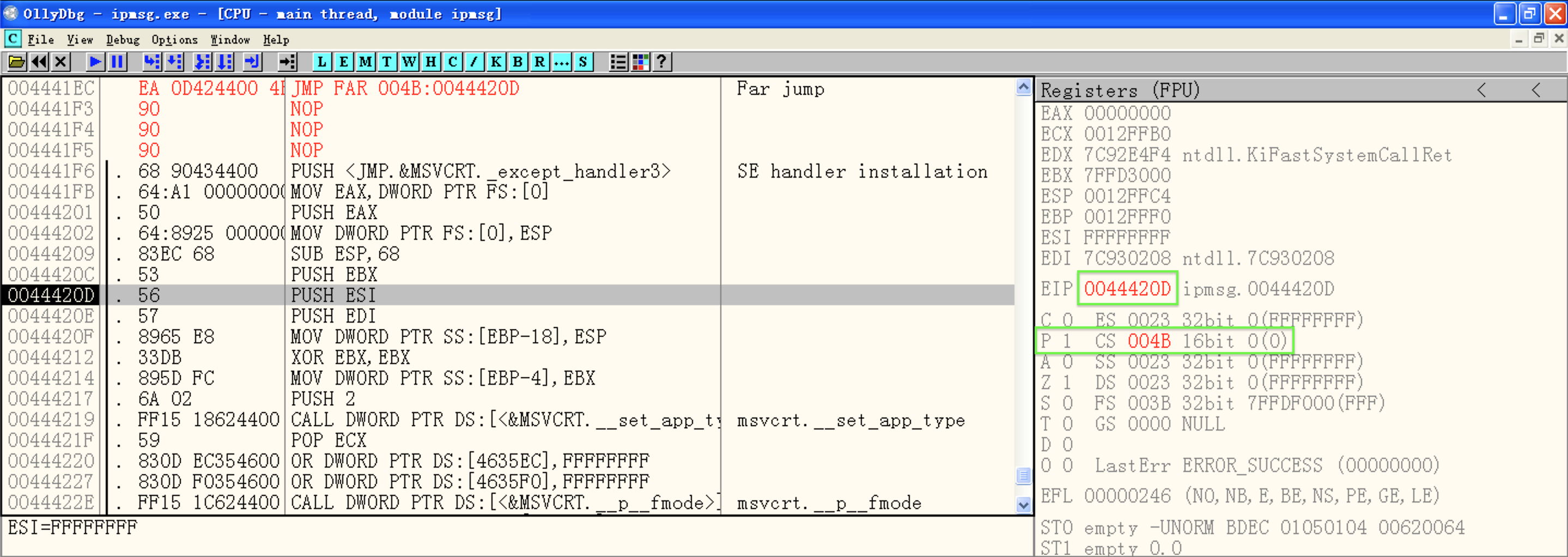

OD中EIP指向的地址构造：JMP FAR 004B:0x0044420D，F8单步看CS、EIP变化。

结论：

一致性代码段JMP FAR跳转时，满足段权限检查：CPL>DPL即能成功。
如果此例RPL=0x00，则修改CS时会发生错误。因为JMP FAR不改变CPU权限CPL。
所以3环的一致性代码跳转成功条件：CPL>DPL，RPL=0x11。

2.3 总结

1、为了对数据进行保护，普通代码段是禁止不同级别进行访问的。用户态的代码不能访问内核的数据，同样，内核态的代码也不能访问用户态的数据.
2、如果想提供一些通用的功能，而且这些功能并不会破坏内核数据，那么可以选择一致代码段，这样低级别的程序可以在不提升CPL权限等级的情况下即可以访问.
3、如果想访问普通代码段，只有通过“调用门”等提示CPL权限，才能访问。

3 长调用与短调用

通过JMP FAR可以实现段间的跳转，如果要实现跨段的调用就必须要学习CALL FAR，也就是长调用。也叫代码跨段跳转CALL FAR。

CALL FAR 比JMP FAR要复杂，JMP并不影响堆栈，但CALL指令会影响。

JMP FAR：段间跳转，不能提权。
CALL FAR：跨段跳转，可以提权。

Windows只使用非一致性代码段，没有使用一致性代码段。

CPU提供了任务切换，但是Windows没有使用CPU提供的机制，而是自己用操作系统实现了线程切换。

3.1 短调用

指令格式：

1	CALL 立即数/寄存器/内存

堆栈变化：

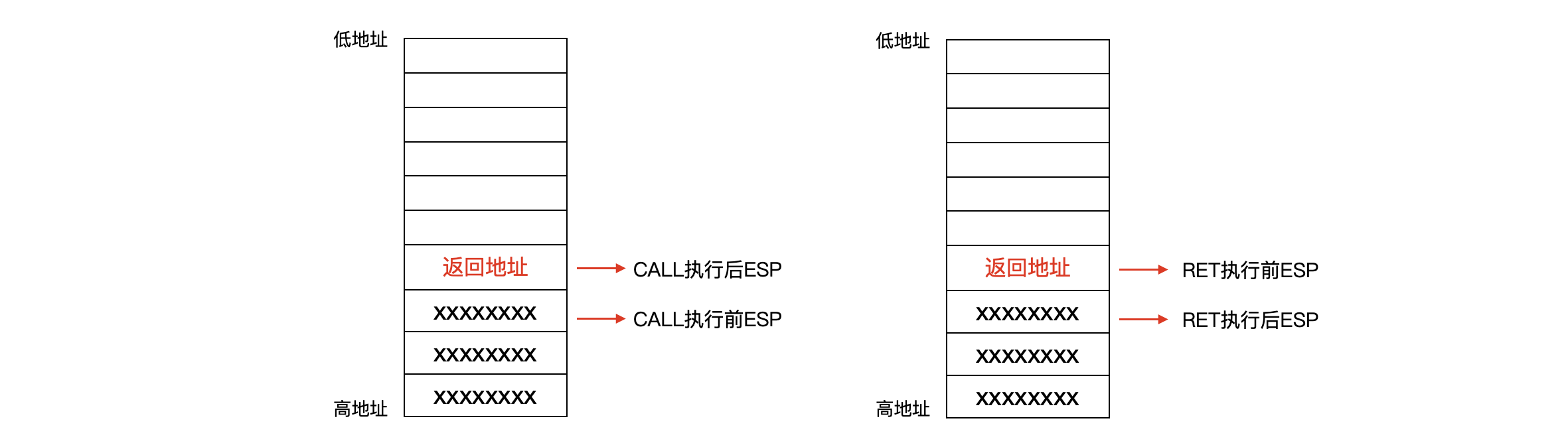

3.2 长调用（不提权）

指令格式：

1	CALL CS:EIP(EIP是废弃的)

CALL FAR 和 RETF 一般是成对的，RETF 的执行流程（权限控制）和 CALL FAR 是一样的，所以下面的堆栈图我就不画 RETF 了。

长调用跨段不提权时：3环跳转到另一个3环代码段，不会切换堆栈。

发生改变的寄存器：ESP EIP CS

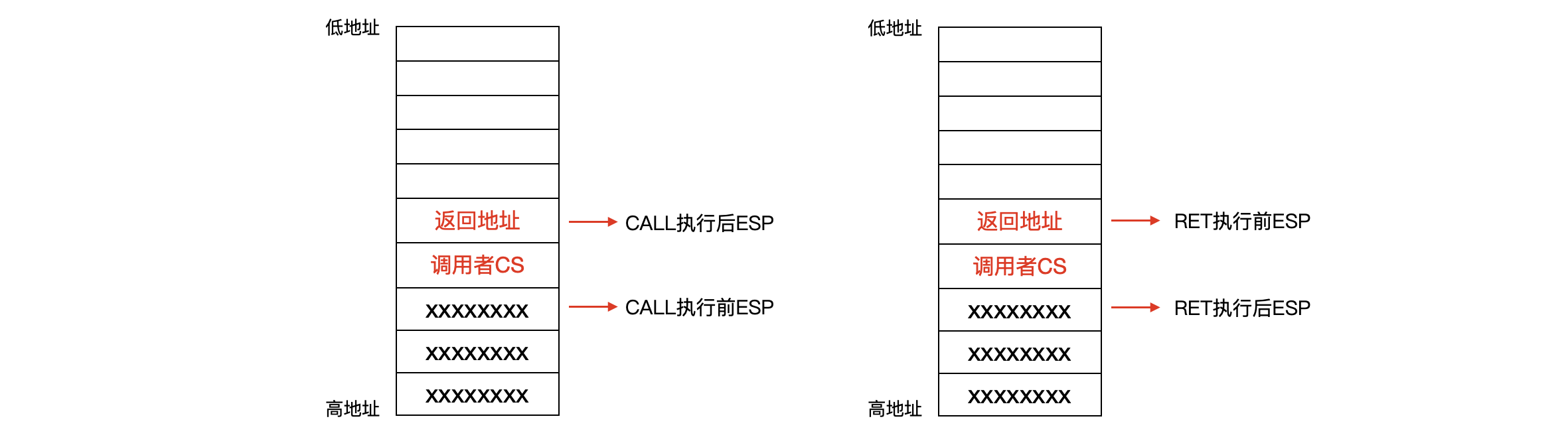

无参数的堆栈变化：

3.3 长调用（提权）

提权，提的是CS寄存器的低两位CPL，而不是段选择子的低两位RPL。

指令格式：

1	CALL CS:EIP(EIP是废弃的)

提权无参数：

提权有参数：

CALL CS:EIP EIP废弃不用，真正要跳转的地方是由段描述符装载进CS后的CS决定。

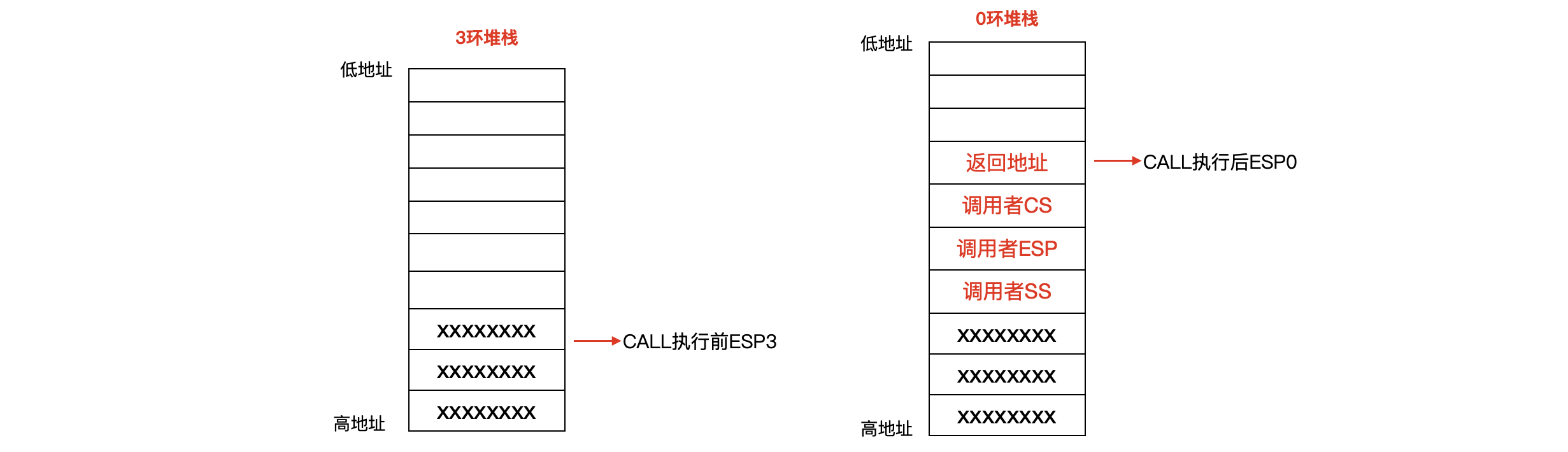

堆栈的变化：同一个线程从3环的堆栈切换到0环的堆栈。
在段描述符加载进CS之前，会将CS保存到堆栈，方便RETF回来时恢复原来的CS。
跨段的意思就是修改CS，不提权：CS段描述符的DPL=CPL时，提权：CS段描述符的DPL < CPL时。
RETF回去时也要进行权限检查。
不管提不提权，调用门描述符的DPL=0x11，如果不为3那么我们将无法访问到门描述符，敲门的资格都没有。

长调用的EIP是废弃的，所有信息都根据CS获取，这个CS是段选择子，指向GDT表中的一个特殊的段描述符，这个段描述符叫调用门。

Windows中没有使用调用门，需要自己去构造调用门。

跨段并提权的调用：新的CS、EIP来自段描述符，但是新的R0下的SS、ESP来自TSS（可理解为一块内存）。

总结：

跨段调用时，一旦有权限切换，就会切换堆栈（从R3的堆栈切换到R0的堆栈）。
CS的权限一旦改变，SS的权限也要随着改变，CS与SS的等级必须一样。
JMP FAR 只能跳转到同级非一致代码段，但CALL FAR可以通过调用门提权，提升CPL的权限。

SS与ESP从哪里来？参见TSS段。

4 调用门（无参）

指令格式：

1	CALL CS:EIP（EIP是废弃的）

执行步骤：

根据CS的值查GDT表，找到对应的段描述符，这个描述符是一个调用门。（S=0，Type=1100）
在调用门描述符中存储另一个代码段段的选择子。（具体看下图低四字节16到31位）
该选择子指向的段段.Base + 调用门偏移地址 = 就是真正要执行的地址。

为了能够访问不同特权级的代码段，处理器提供了一个特殊的描述符集合，叫做门描述符。以下是四种门描述符：

调用门
陷阱门
中断门
任务门

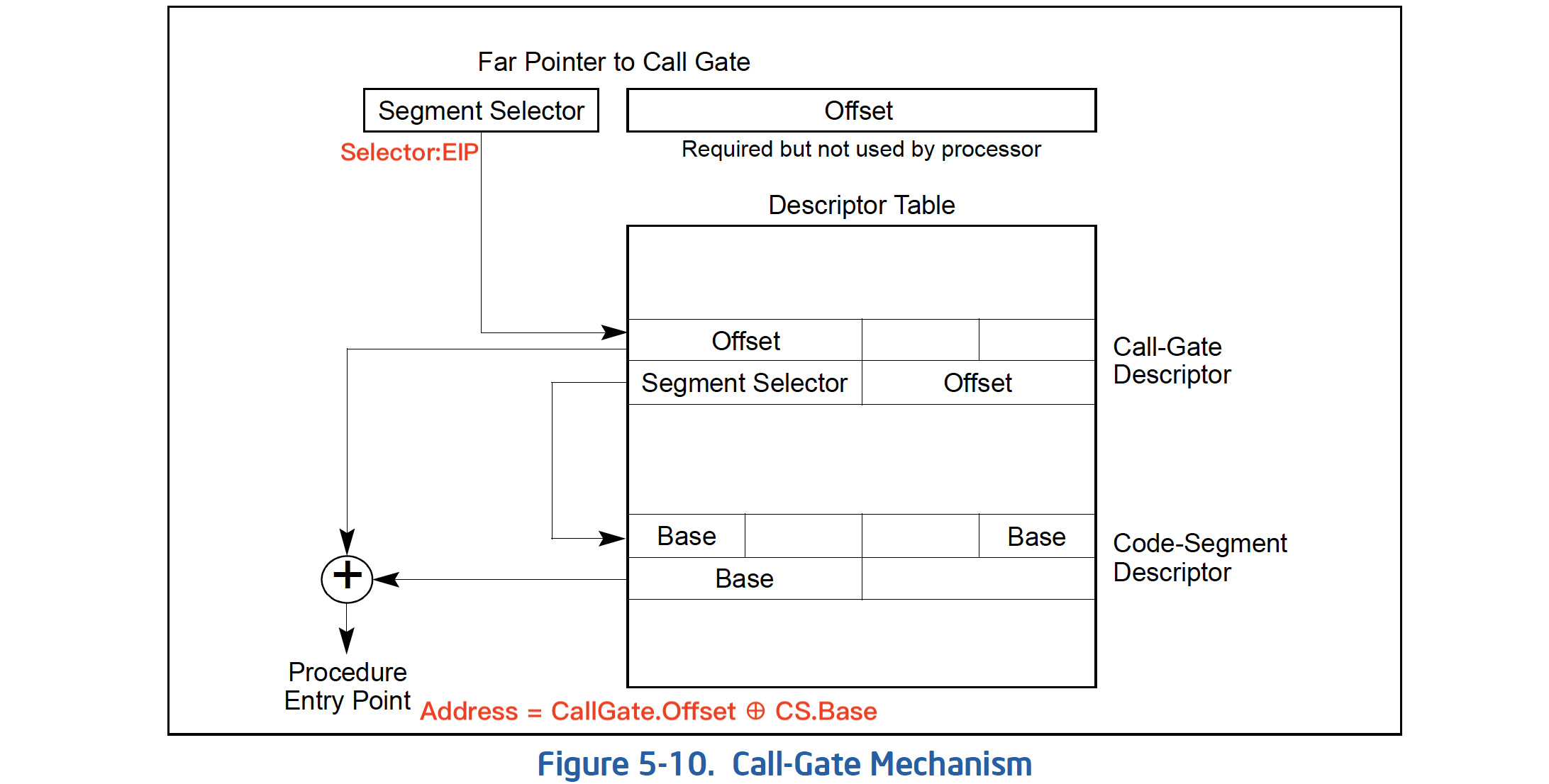

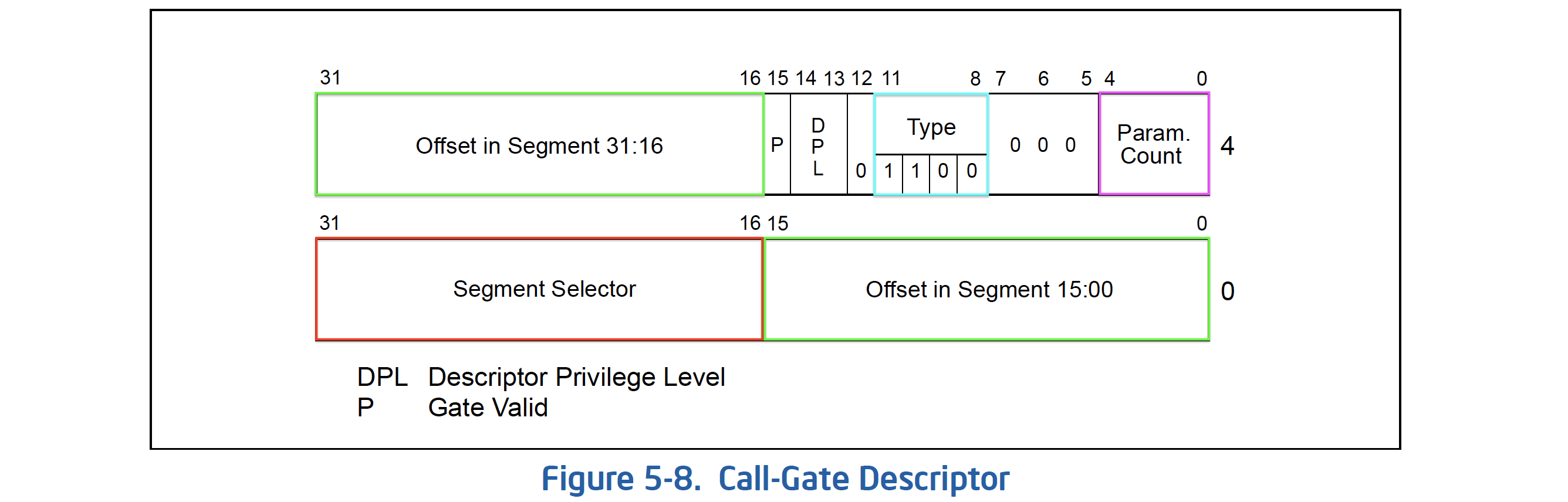

调用门段描述符结构：


需要注意的几点：

GDT表中四种情况可以跳转：代码段、调用门、TSS任务段、任务门。
Windows中没有使用调用门，需要自己去构造调用门。
如果从3环使用调用门，则DPL要为3，如果不为3那么我们将无法访问到门描述符，敲门的资格都没有。
ParamCount是传参用的，为参数个数。
Segenment Selector是段选择子，指向要加载到CS的的段描述符，也就是要执行的段描述符，RPL=0x00/0x11。

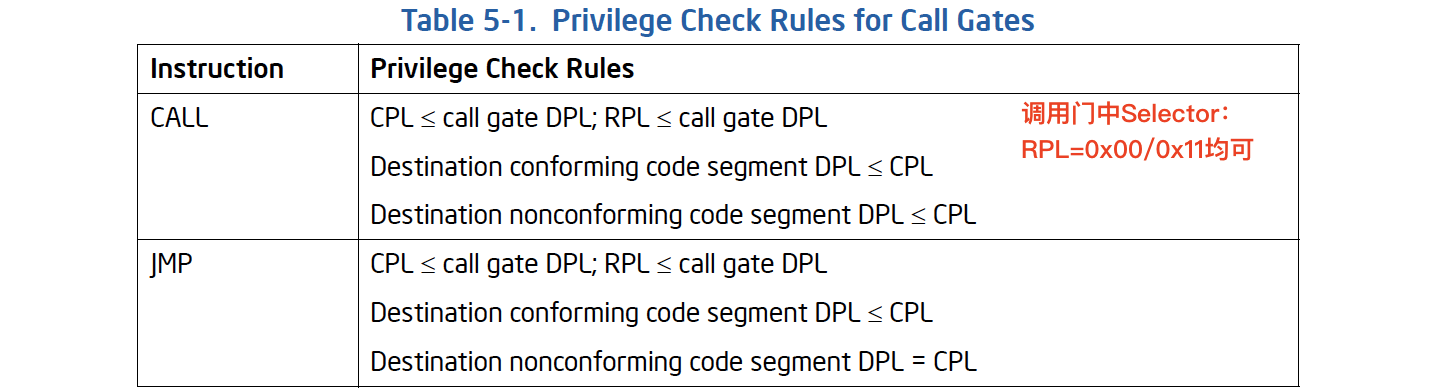

4.1 调用门段权限检查

4.2 练习：使用调用门进行调试

本题要求：写代码实现一个调用门进行提权，并观察在3环和0环下的ESP、CS、SS段寄存器变化，观察3环进到0环时的堆栈。

先使用自己代码的段选择子找到调用门，然后根据调用门去找要调用的段描述符。

调用门描述符的DPL必须=0x11，因为使用VC6做实验，低4字节高16位（段选择子）要指向一个0环的代码段描述符才能完成本实验。

要执行的程序入口地址 = Call_Gate.Offset ⊕ CS.Base

步骤：

构造调用门段描述符，0x00000000`00000000；（是DPL要为3，否则在3环无法访问到门描述符）
- P=1，DPL=11，S=0，0x1110=0xE，0x0000E000`00000000；
- 调用门Type=0x1100=0xC，0x0000EC00`00000000；
- 构造选择子：调用门来执行提权，需要根据自身结构中隐含的段选择子去找一个DPL=00的CS段描述符，可构造0x0008/0x000B，0x0000EC00`00080000。剩下还需要构造一个偏移地址让CS去执行。
将段描述符写入GDT表中P=0的上面去，否则可能会卡死或蓝屏。
构造偏移地址：

#include "stdafx.h"
#include <windows.h>
void _declspec(naked) GetGdtRegister()
{
    _asm
    {
        int 3	//此时的断点在0环
        retf	//不能是RET
    }
}

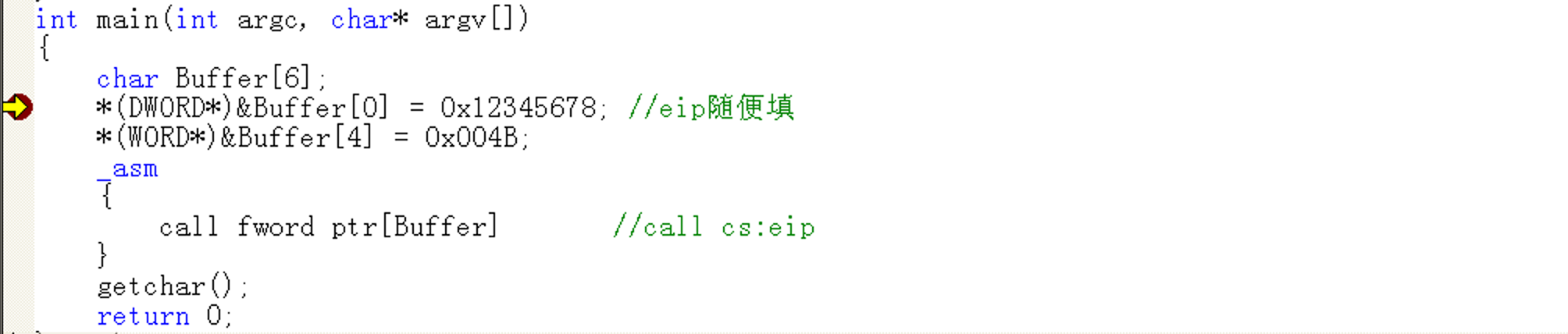

int main(int argc, char* argv[])
{
    char Buffer[6];

    *(DWORD*)&Buffer[0] = 0x12345678; //eip随便填
    *(WORD*)&Buffer[4] = 0x004B;
    _asm
    {
        call fword ptr[Buffer]       //call cs:eip
    }
    getchar();
    return 0;
}

如图：

要执行的程序入口地址：0x00401020，则调用门段描述符：0x0040EC00`00081020。

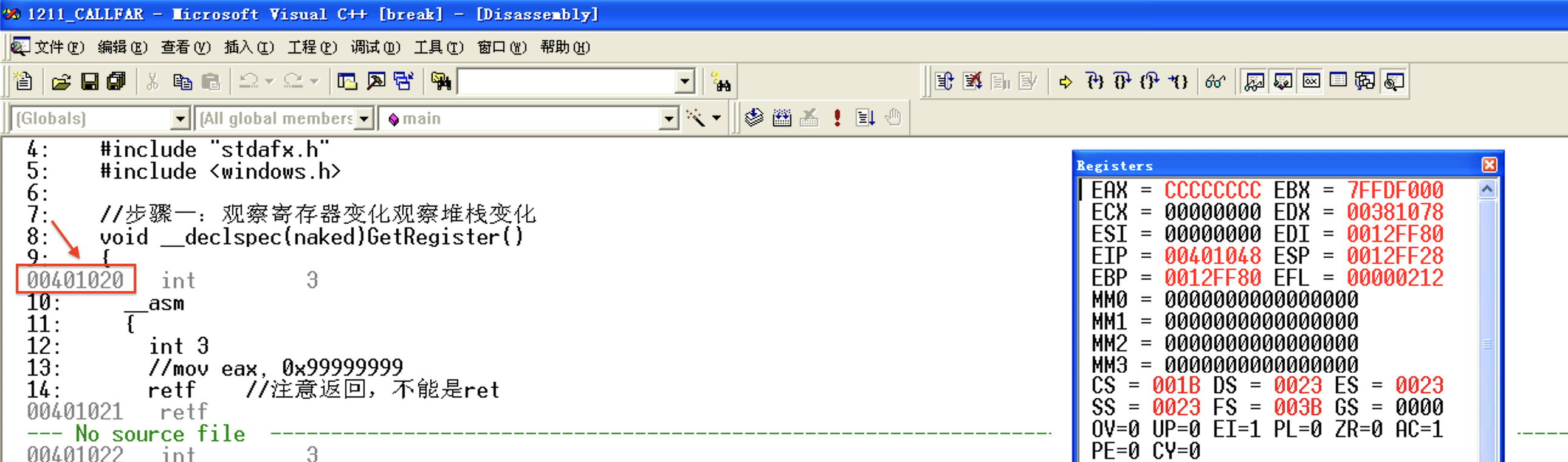

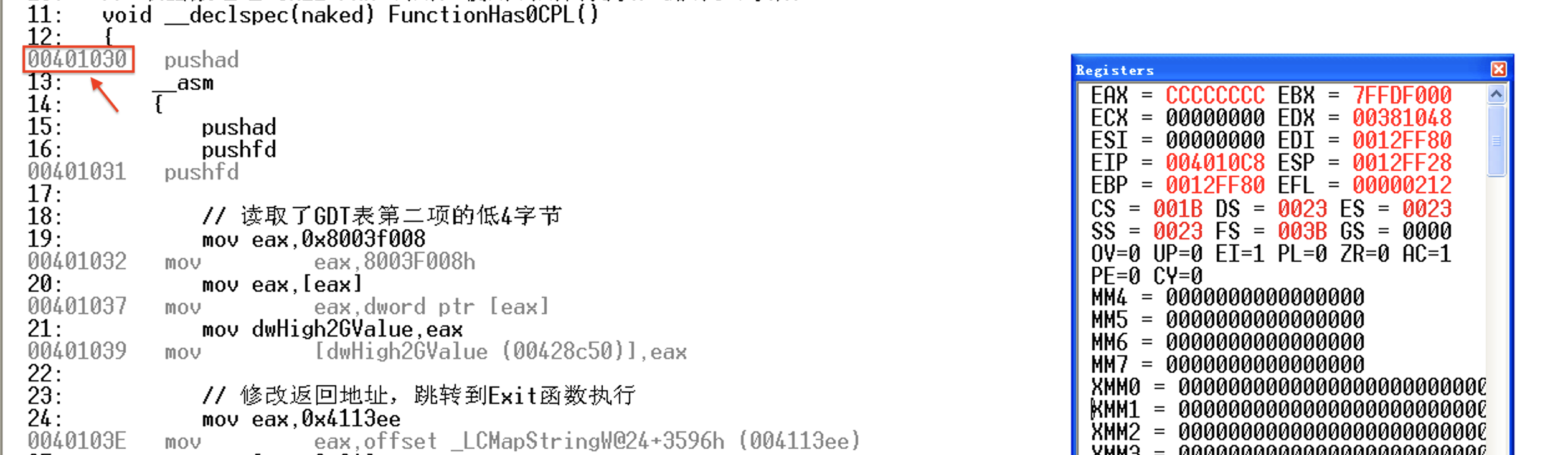

观察3环下：ESP=0x0012FF28，CS=0x001B，SS=0x0023。

注意：在XP中继续执行时如果不取消此时设置的断点的话，从0环返回时将会卡死（目前应该在0环调试状态下）。

此时，取消断点，F5执行，观察Windbg。

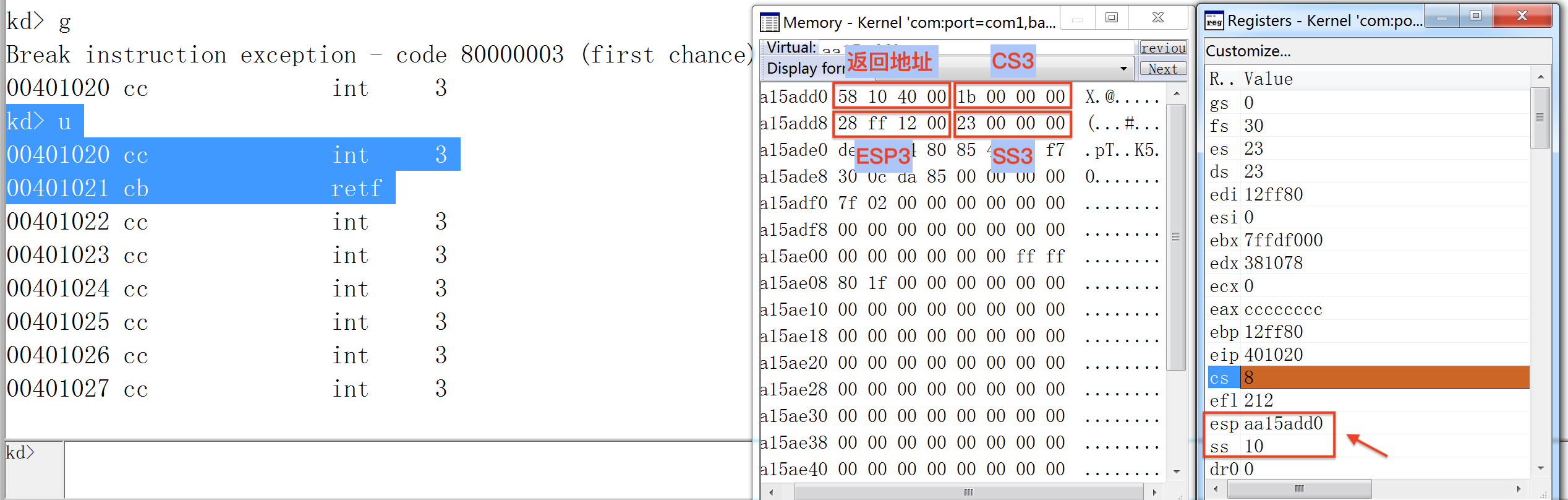

观察0环下：ESP=0xAA15ADD0，CS=0x0008，SS=0x0010。

注意：

函数GetGdtRegister()虽然是我们在3环写的，但是通过调用门去执行的时候，该函数的执行权限为0环。
提权后，通用寄存器的值不会发生改变。
我们的代码虽然写的是三环程序的int3，但是由于这里权限已经提升，断点异常已经不再是三环程序处理（内核相比应用层具有优先处理权），应有内核层处理。这里直观的感受就是，0环调试器(windbg)断点了，vc6无法断点。

4.3 练习：在0环读取GDT表数据

既然已经提权到0环权限，那么我们就可以写只能在驱动开发中才能写的代码。

本题题目：读取gdt表打印、读取高2G内存中的值并打印。(三环权限是不能够读取高2G内存的，属于内核管理）

#include "stdafx.h"
#include <windows.h>

DWORD dwH2GValue; // 存储高2G的数据
BYTE GDT[6] = {0};

// 该函数通过 CALL FAR 调用，使用调用门提权，拥有0环权限
void __declspec(naked) FunctionHas0CPL()
{
	__asm
	{
		//int 3
		pushad
		pushfd
		mov eax,0x8003f00C  //读取高2G地址,GDT表的数据
		mov ebx,[eax]
		mov dwH2GValue,ebx
		sgdt GDT;           //读取GDTR寄存器（6字节）

		popfd
		popad

		retf
	}
}
void PrintRegister()
{
	DWORD GDT_ADDR = *(PDWORD)(&GDT[2]);
	WORD GDT_LIMIT=*(PWORD)(&GDT[0]);
	printf("%08X %x %x\n",dwH2GValue,GDT_ADDR,GDT_LIMIT);
}
int main(int argc, char* argv[])
{
	char buff[6] = {0,0,0,0,0x48,0};
	__asm
	{
		call fword ptr [buff] // 长调用，使用调用门提权
	}
	PrintRegister();
	getchar();
	return 0;
}

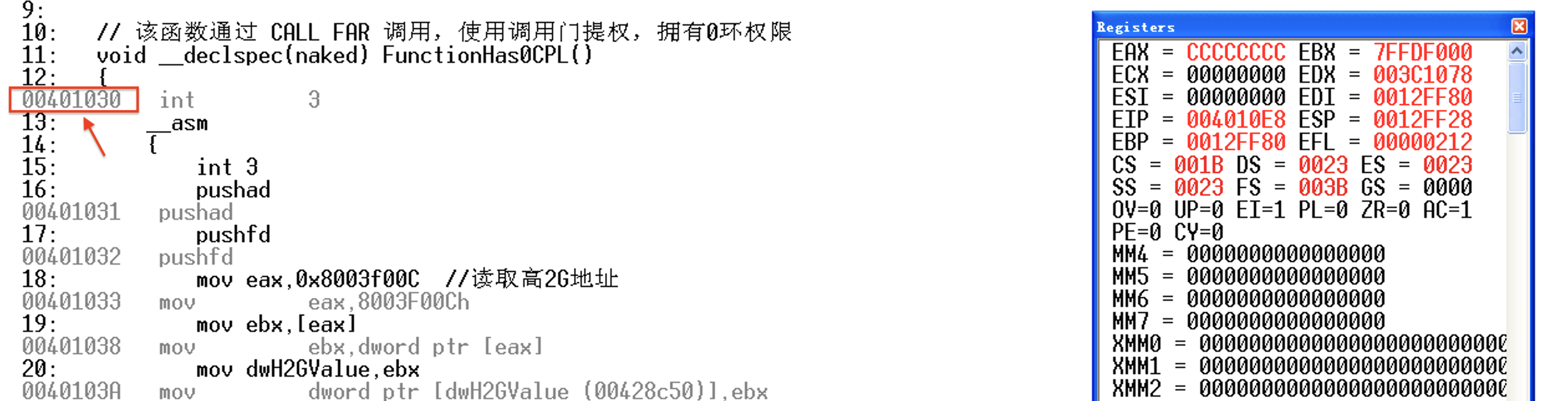

F9下断点，获取FunctionHas0CPL()函数的入口地址。

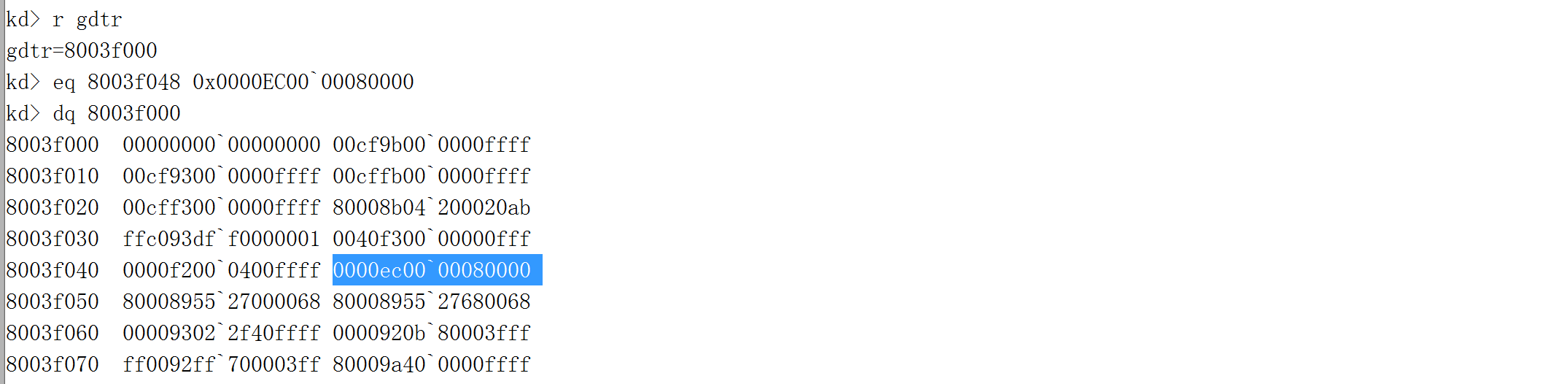

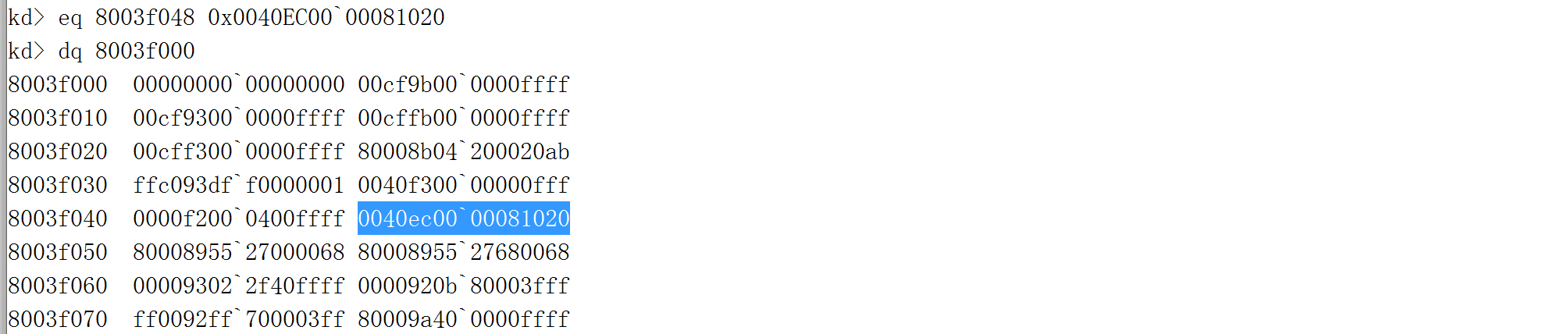

修改调用门段描述符。0040EC00`00081030

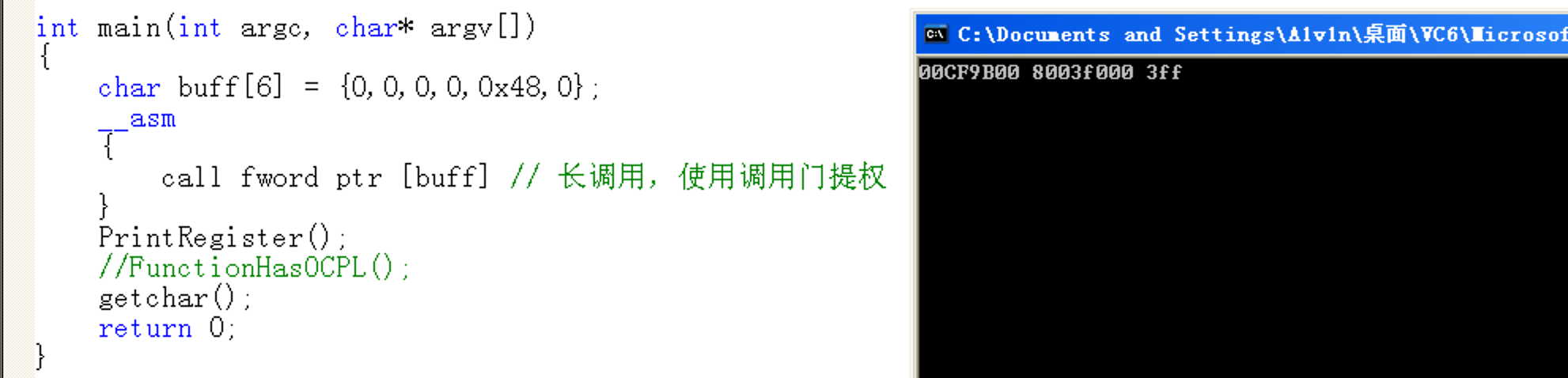

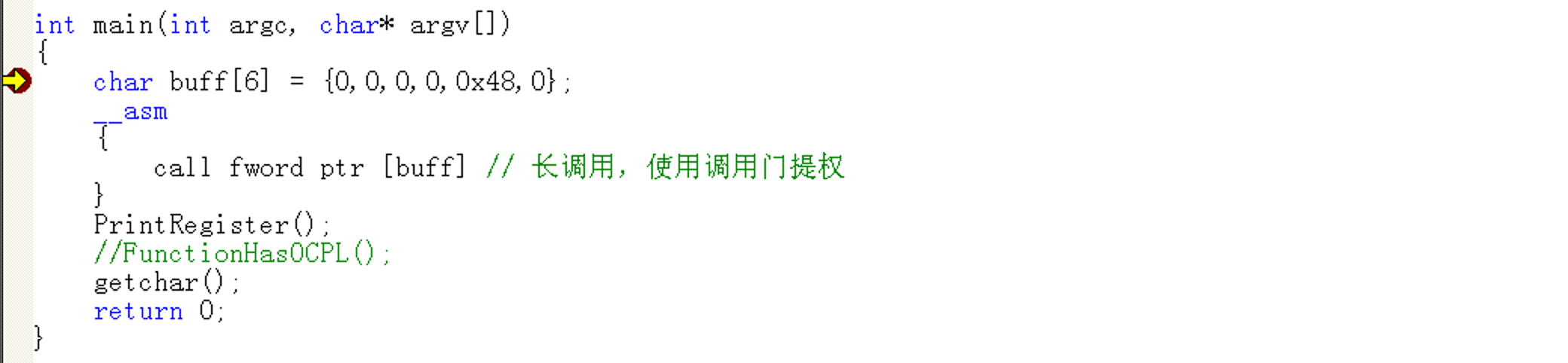

将代码中的int 3注释后执行，否则无法正常从0环返回到3环。在XP的VC6中F5执行如下图。

5 调用门（有参数）

有参数的调用门相比无参的调用门主要有两点变化：

调用门段描述符带有参数的个数（如下图1）

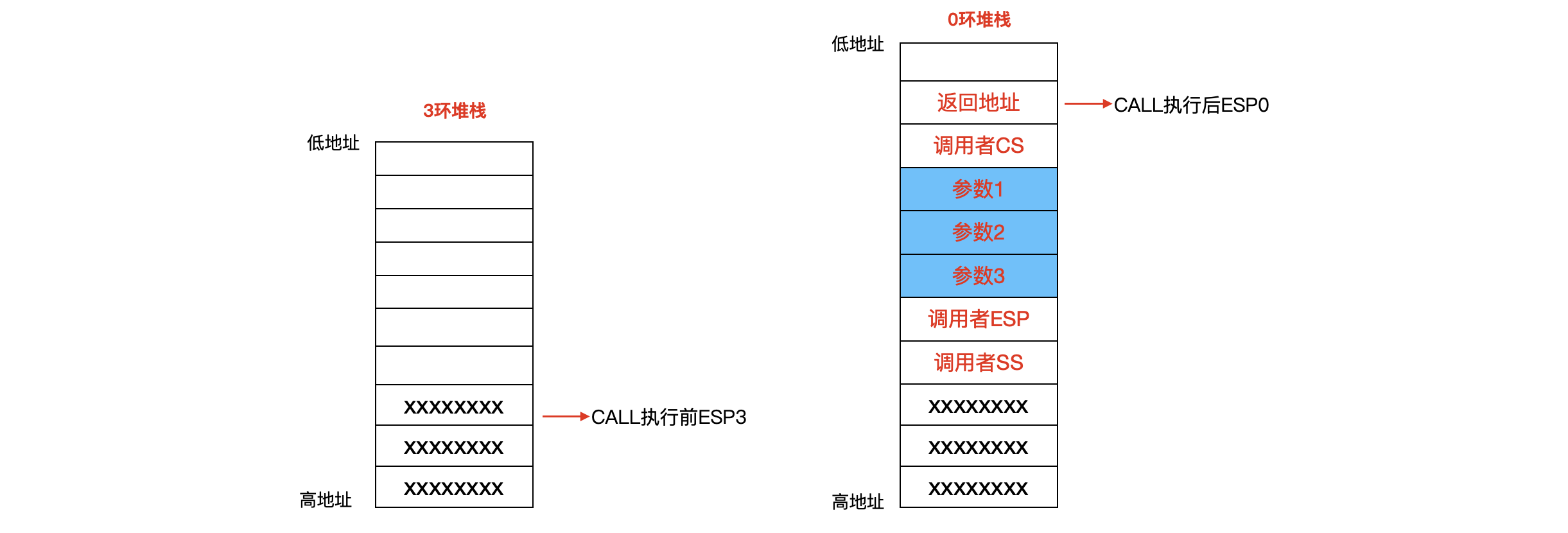

从3环堆栈切换到0环的堆栈时参数在栈中的位置（如下图2）。

#include "stdafx.h"
#include <windows.h>
#include <stdio.h>

DWORD x,y,z;

// 该函数通过 CALL FAR 调用，使用调用门提权，拥有0环权限
void __declspec(naked) FunctionHas0CPL()
{
	__asm
	{
		int 3
		pushad
		pushfd

		// pushad 和 pushfd 使ESP减小了 0x24 个字节
		// 原ESP+8就是参数1，+C就是参数2，+10就是参数3，详见堆栈图
		// 如果这里还有疑问，可以在windbg的内存窗口中观察
		mov eax,[esp+0x24+0x8+0x8] // 参数3
		mov dword ptr ds:[x],eax
		mov eax,[esp+0x24+0x8+0x4] // 参数2
		mov dword ptr ds:[y],eax
		mov eax,[esp+0x24+0x8+0x0] // 参数1
		mov dword ptr ds:[z],eax

		popfd
		popad

		retf 0xC	// 注意堆栈平衡，写错蓝屏
	}
}
int main(int argc, char* argv[])
{
	char buff[6] = {0,0,0,0,0x48,0};
	__asm
	{
		push 0x3
		push 0x2
		push 0x1
		call fword ptr [buff] // 长调用，使用调用门提权
	}
	printf("%x %x %x\n",x,y,z);
	getchar();
	return 0;
}

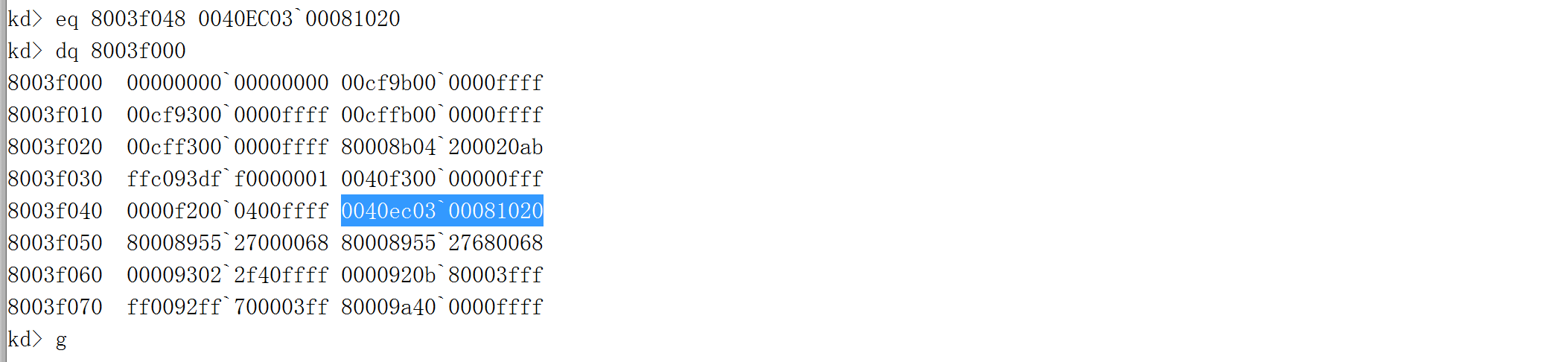

构造调用门有参数的段描述符：0040EC03`00081020。

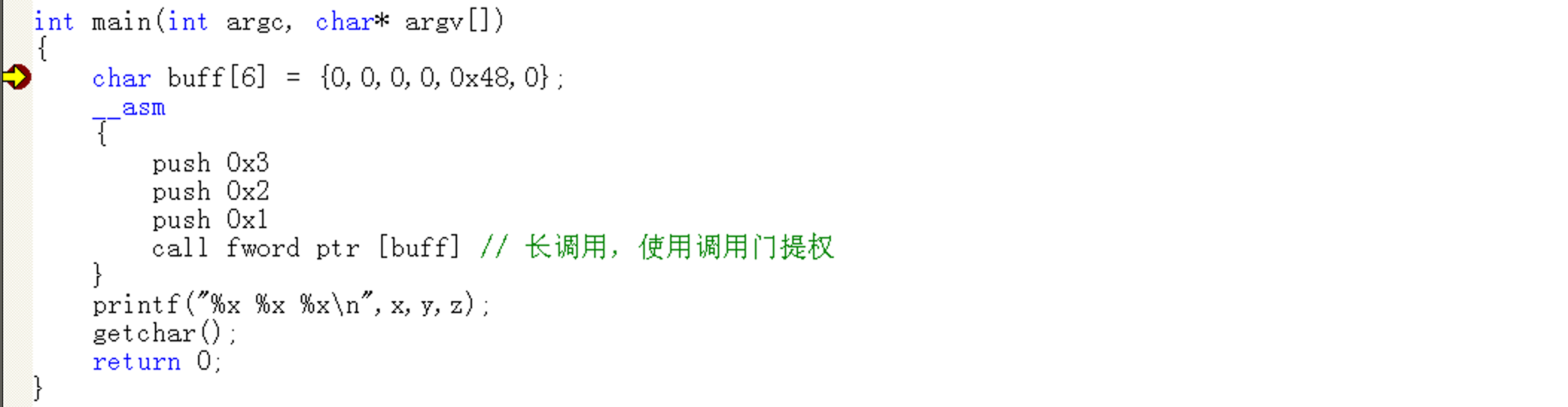

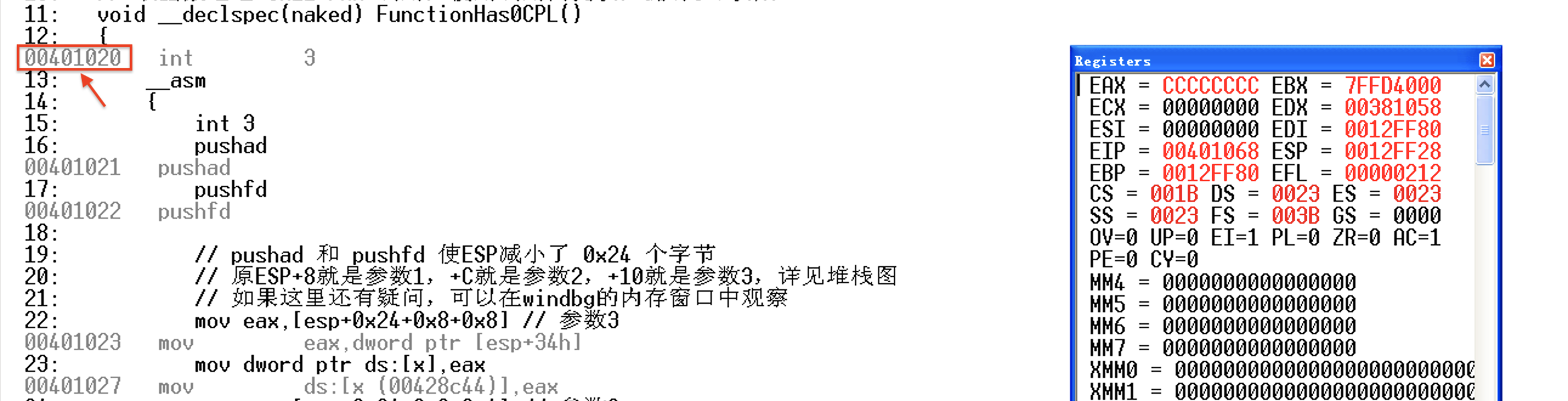

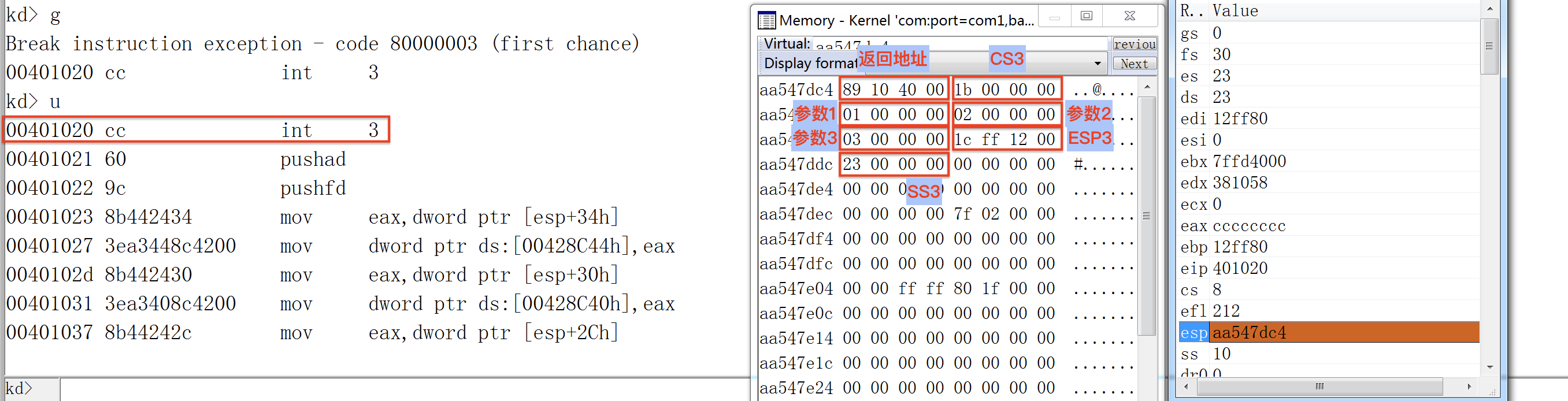

回到XP中取消断点，F5执行，此时将会在断点在0环的int 3。观察堆栈和预期一样。

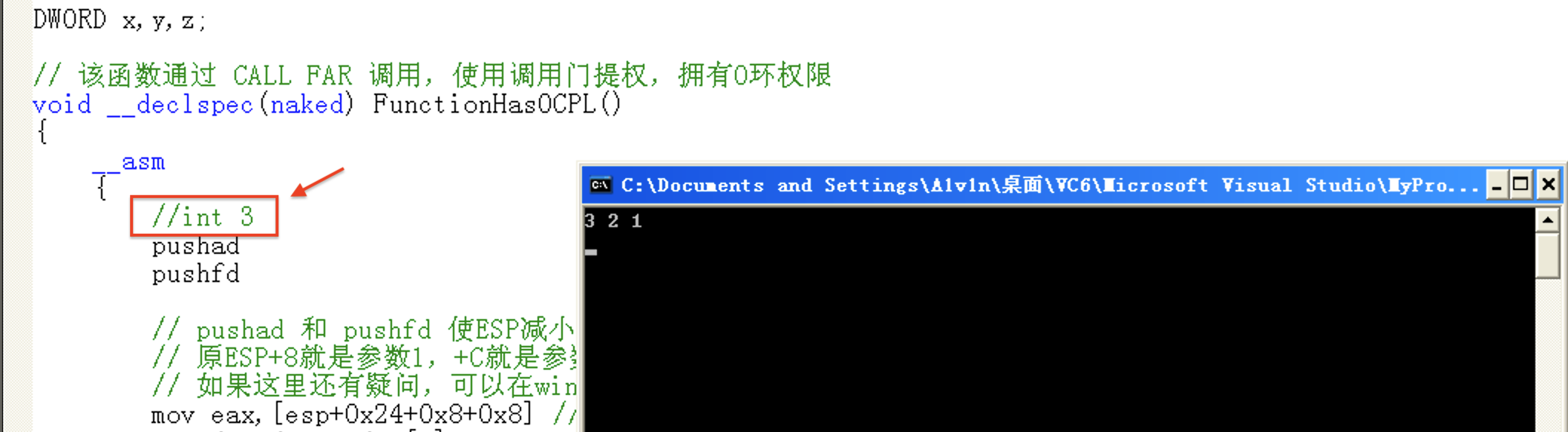

需要注释代码中的int 3才可以正常返回，执行结果如下图。

6 调用门阶段性测试

关于0环的翻墙：3环的代码通过调用门执行0环权限下的代码后，RETF回来时通过修改返回地址跳到其他地方，即称为翻墙。

题目：

1、构造一个调用门，实现3环读取高2G内存。

2、在第一题的基础上进行修改，实现通过翻墙的方式返回到其他地址。

3、在第一题的基础上进行修改，在门中再建一个门跳转到其他地址。

要求：

代码正常执行不蓝屏。

6.1 CALL FAR翻墙

翻墙即不走原来的RETF，而是修改堆栈中保存的返回地址，跳转到其他地址。

本题以无参函数示例。

步骤：

构造2个函数，提权后将第一个函数的返回地址改为第二个函数的入口地址。

#include "stdafx.h"
#include <windows.h>
#include <stdio.h>

DWORD dwHigh2GValue;

// 该函数通过 CALL FAR 调用，使用调用门提权，拥有0环权限
void __declspec(naked) FunctionHas0CPL()
{
	__asm
	{
		pushad
		pushfd

		// 读取了GDT表第二项的低4字节
		mov eax,0x8003f008
		mov eax,[eax]
		mov dwHigh2GValue,eax

		// 修改返回地址，跳转到Exit函数执行
		mov eax,0x00401050
		mov [esp+0x24],eax

		popfd
		popad

		retf	// 注意堆栈平衡，写错蓝屏
	}
}

void Exit()
{
	printf("bye!\n");
	ExitProcess(0);
}

int main(int argc, char* argv[])
{
	char buff[6] = {0,0,0,0,0x48,0};
	__asm
	{
		call fword ptr [buff] // 长调用，使用调用门提权
	}
	printf("%08x\n",dwHigh2GValue);
	getchar();
	return 0;
}

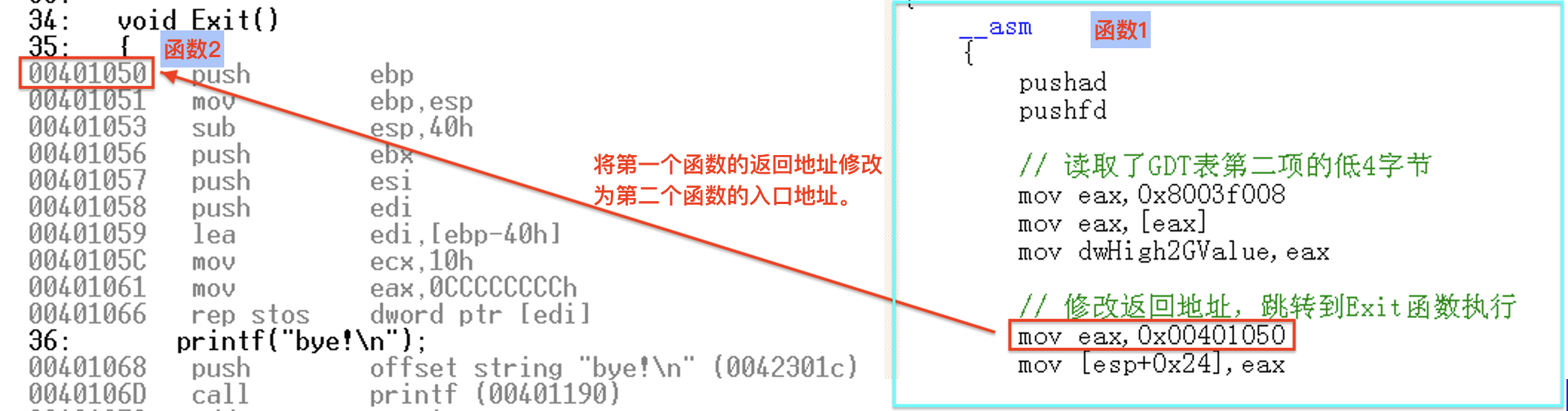

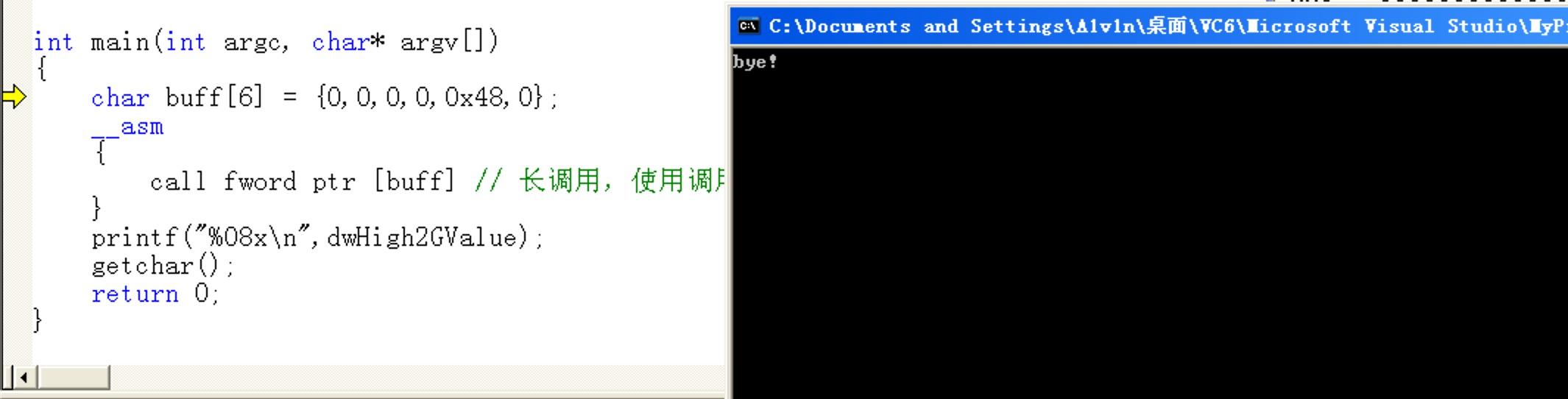

如下图，第二个函数的入口地址是0x00401050，代码中修改如下。
根据第一个函数的入口地址构造调用门段描述符，0040EC00`00081030
执行结果如下：

6.2 双调用门

题目：通过调用门提权后，在第一个函数中再使用一个调用门去执行第二个函数。

注意：这里使用了2个调用门段描述符，第1个调用门段描述符的DPL=0x11，第2个调用门段描述符的DPL=0x00。因为第一个函数去调用第二个函数是在0环权限下，所以第二个调用门的DPL=0x00。

步骤：

构造2个函数，提权后进入第一个函数，在第一个函数中再使用调用门去执行第二个函数。

第一个函数执行成功时，设置bFlag_1=1。

第二个函数执行成功时，设置bFlag_2=1。

#include <stdafx.h>
#include <windows.h>
#include <stdio.h>

DWORD dwHigh2GValue;
BYTE bFlag_1 = 0;
BYTE bFlag_2 = 0;
char Gate_1[6] = {0,0,0,0,0x48,0};	//CS_1:8003f048 0040EC00`00081030
char Gate_2[6] = {0,0,0,0,0x90,0};	//CS_2:P=1,DPL=0x00,S=0,0x1000=8,调用门Type=0x1100=C
                                  	//另一个门的CS的位置8003f090
                                  	//CS_2:8003f090 00408C00`00081060

// 该函数通过 CALL FAR 调用，使用调用门提权，拥有0环权限
void __declspec(naked) FunctionHas0CPL_1()
{
	__asm
	{
		//int 3  注意这里的断点在调试时可以用，但是在真正运行时不能
		//写到函数里，不然会导致程序崩溃
		pushad
		pushfd

		// 读取了GDT表第二项的低4字节
		mov eax,0x8003f008
		mov eax,[eax]
		mov dwHigh2GValue,eax

		// 修改返回地址，跳转到Exit函数执行
		//mov eax,0x401060
		//mov [esp+0x24],eax
		test eax,eax
		mov al,0x1
		mov bFlag_1,al	//mov byte ptr ds:[bFlag_1],al

		call fword ptr ds:[Gate_2]

		popfd
		popad

		retf	// 注意堆栈平衡，写错蓝屏
	}
}

void __declspec(naked) FunctionHas0CPL_2()
{
	__asm
	{
		//int 3  注意这里的断点在调试时可以用，但是在真正运行时不能
		//写到函数里，不然会导致程序崩溃
		pushad
		pushfd

		test eax,eax
		mov al,0x1
		mov bFlag_2,al	//mov byte ptr ds:[bFlag_2],al

		popfd
		popad

		retf	// 注意堆栈平衡，写错蓝屏
	}
}

int main(int argc, char* argv[])
{
	__asm
	{
		call fword ptr ds:[Gate_1] // 长调用，使用调用门提权
	}
	printf("%08x\nGate_1:%x,Gate_2:%x\n",dwHigh2GValue,bFlag_1,bFlag_2);
	getchar();
	return 0;
}

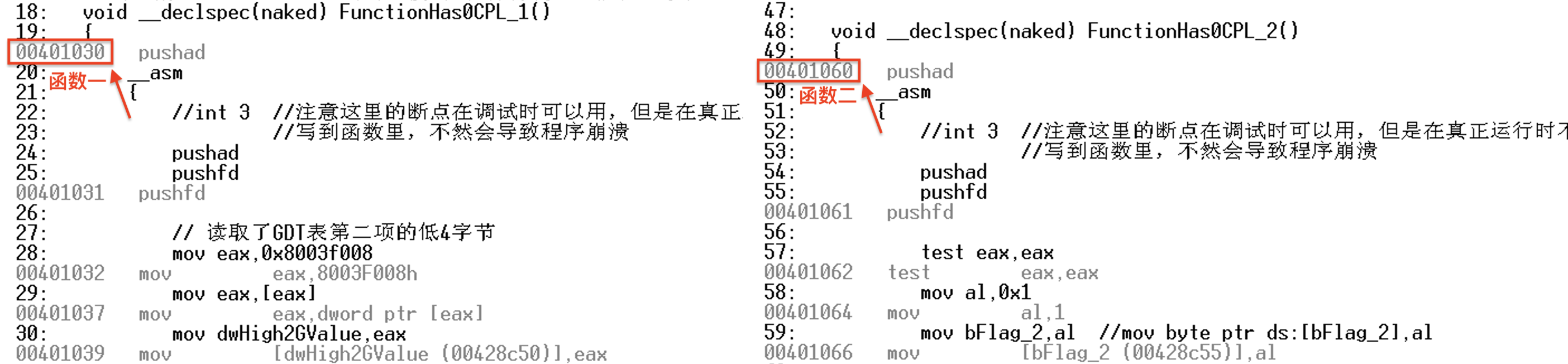

获取两个函数的入口地址准备构造两个调用门的段描述符。

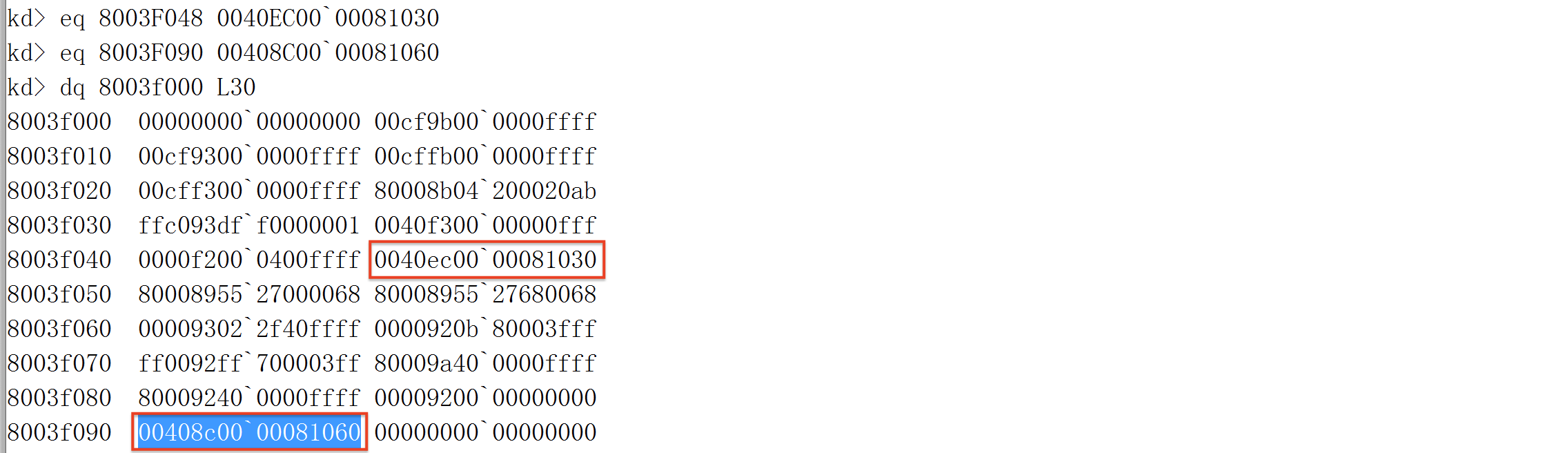

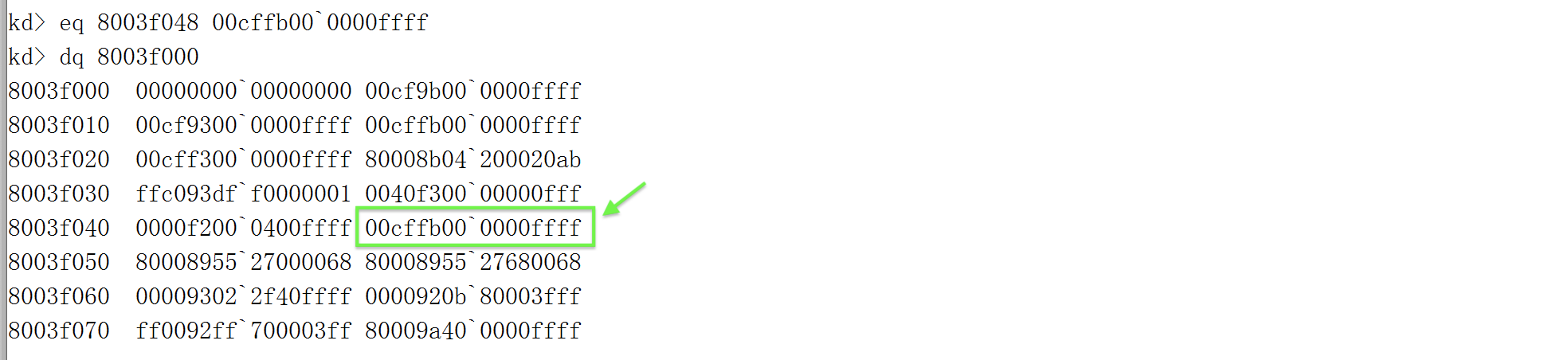

构造2个调用门的段描述符，第一个放在一个P=0的0x8003F048。第二个放在P=0的0x8003F090，如下图。

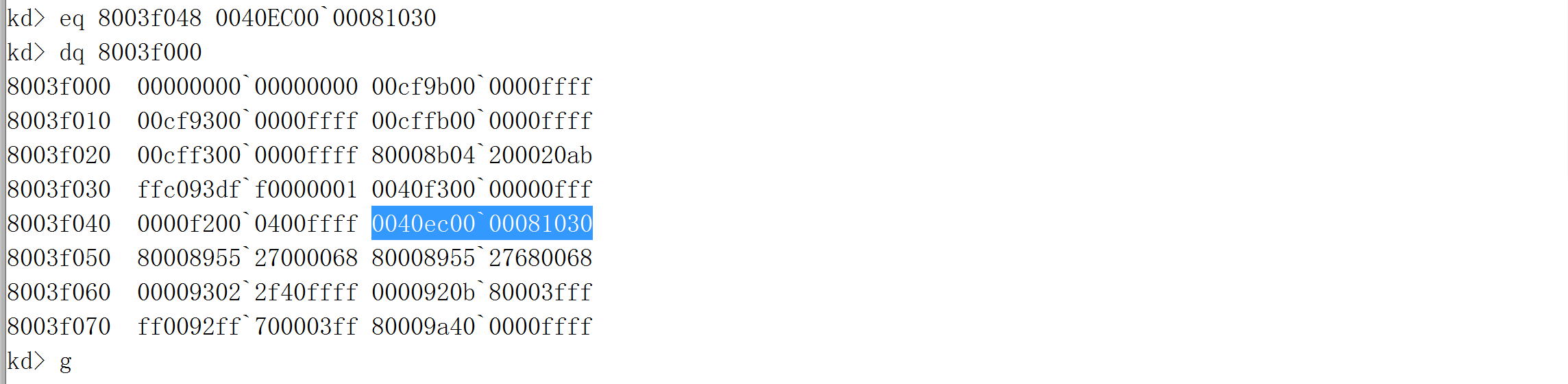

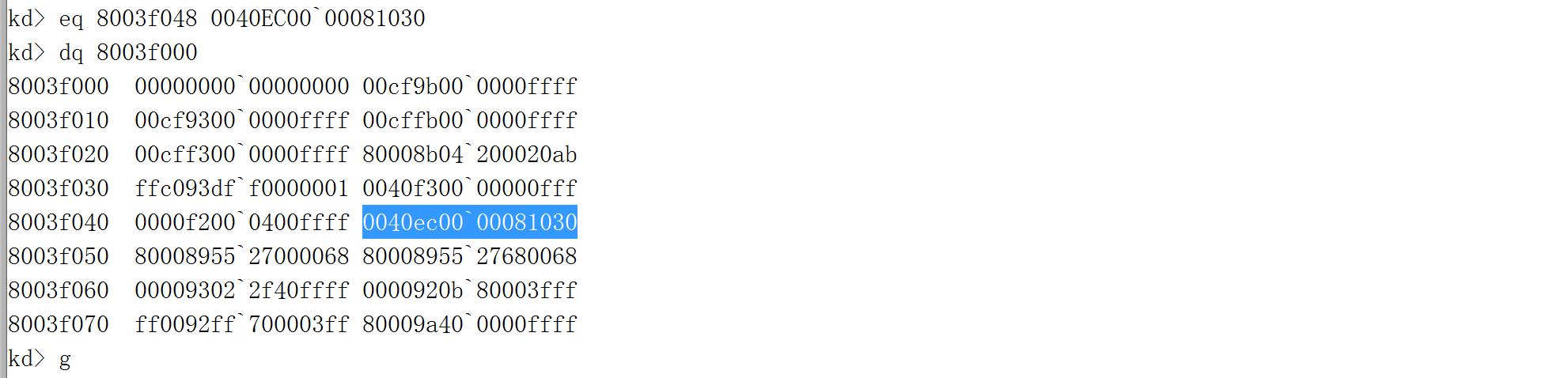

eq 8003F048 0040EC00`00081030

eq 8003F090 00408C00`00081060（DPL=0x00）

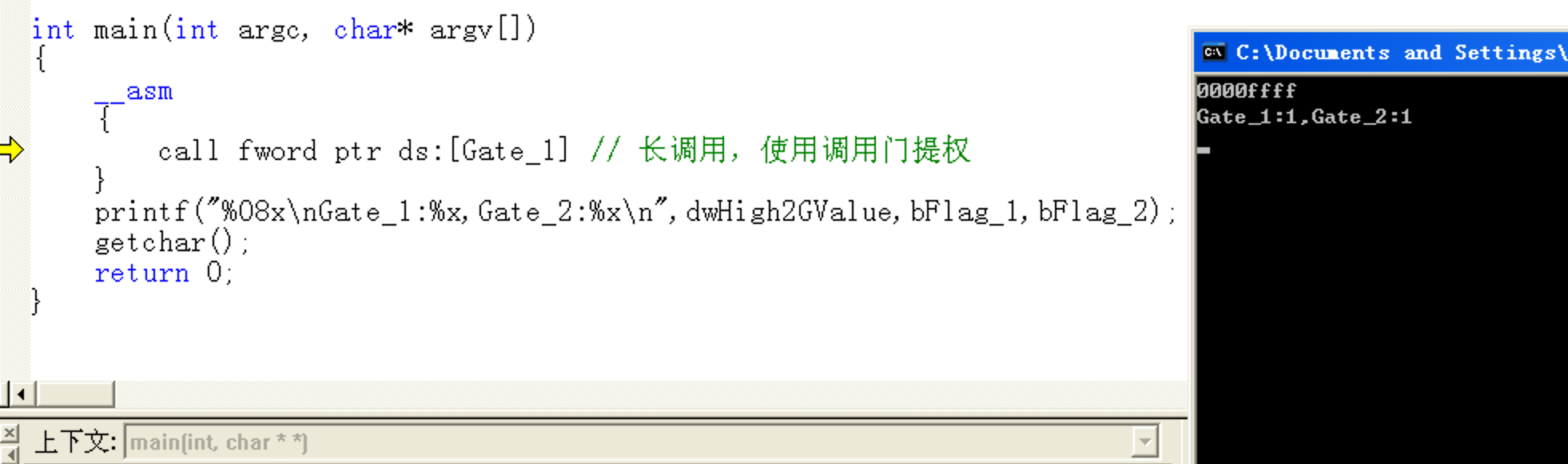

回到XP的VC6中F9取消断点后F5执行，结果如下图。

Windows XP 段保护（一）

Windows XP 段保护（二）

Windows XP 段保护（三）
