Windows XP 段保护（三）

ʕ •ᴥ•ʔ ɔ:

1 中断门

回顾：

保护模式保护的是内存、特权指令（保护寄存器）。

1. 调用门3环堆栈切换到0环堆栈：ESP0、SS0来自TSS，而TSS由Windows的线程提供。
2. 实际上3环进0环是在一个线程上执行的，该线程从3环进到0环，维护两个堆栈（一个是3环的，一个是0环的），线程从0环返回时并不会破环0环的堆栈，下次该线程再进0环时将从ESP0处继续使用堆栈。
3. 一个核只有一个TSS（内存块），该CPU共享。但是不同的线程一般TSS值不同（TSS可修改，线程切换时将值填到TSS中）。

Windows没有使用调用门，但是使用了中断门：

1. 系统调用（老的CPU，从3环到0环。新的CPU直接通过快速调用）
2. 调试（int 3）

执行调用门的指令：CALL CS:EIP，CS是段选择子，包含了查找GDT表的是一个索引。
但当CPU执行如下指令：INT N，查询的却是另外一张表，这张表叫IDT。

IDT即中断描述符表，同GDT一样，IDT也是由一系列描述符组成的，每个描述符占8个字节。但要注意的是，IDT表中的第一个元素不是NULL。

IDT 表包含三种门描述符（具体参看Intel开发手册卷3的6.10 IDT）：

1. 中断门描述符
2. 任务门描述符
3. 陷阱门描述符

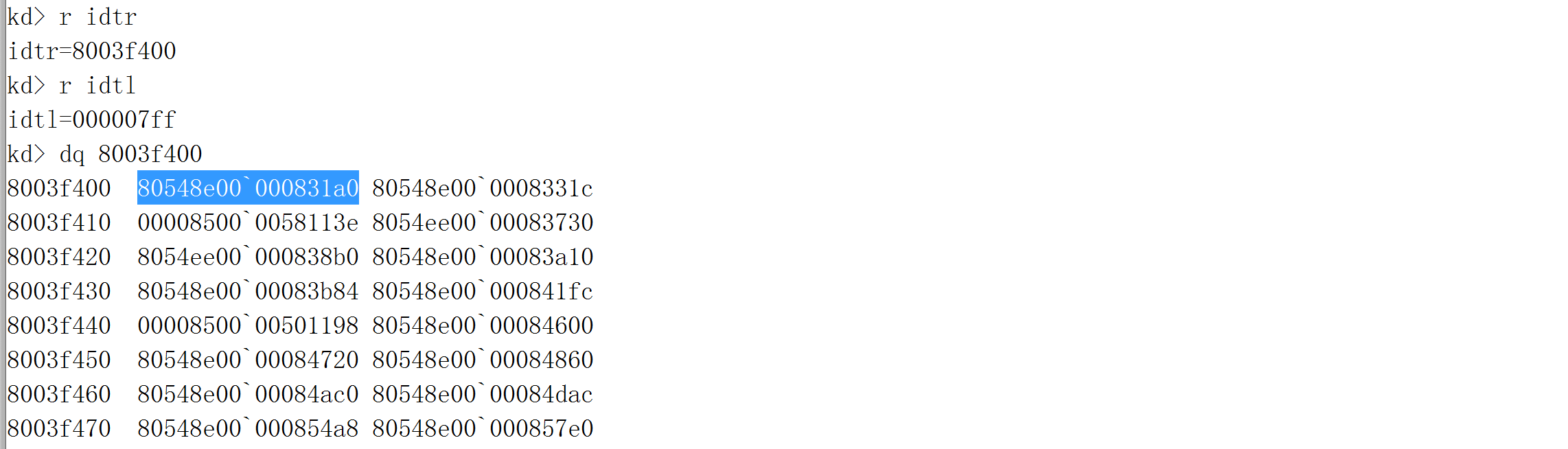

使用windbg查看IDT表的基地址和长度：

关于GDTR、IDTR、LDTR、TR寄存器可查看Intel开发手册卷3的2.4内存管理寄存器。

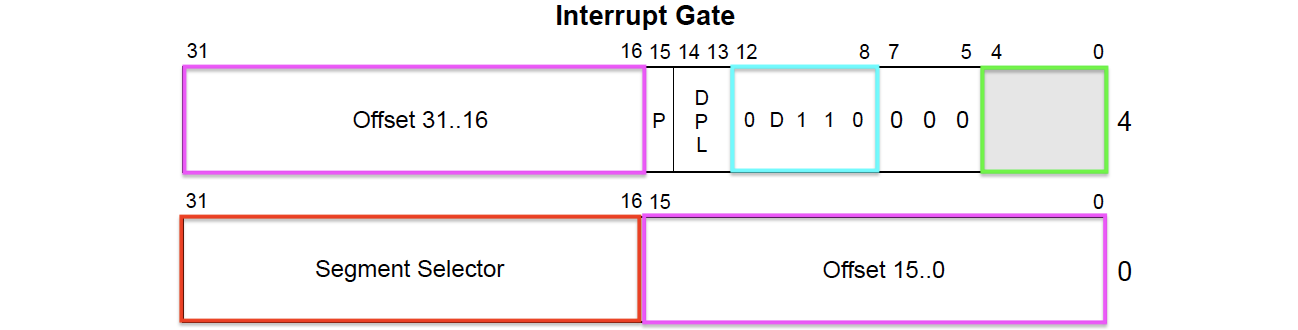

1. 中断门描述符：可以看到，中断门是没有参数的。

   D=1，32位的中断门描述符，Type=0x1110=0xE。

   D=0，16位的中断门描述符，Type=0x0110=0x6。





2. 本文描述的是软件中断（软中断）。

• 使用INT N来实现的中断是软中断，N=0～255，N称为中断向量，也是IDT表的索引。

• N=32～255为用户自定义的中断，当前P=0。

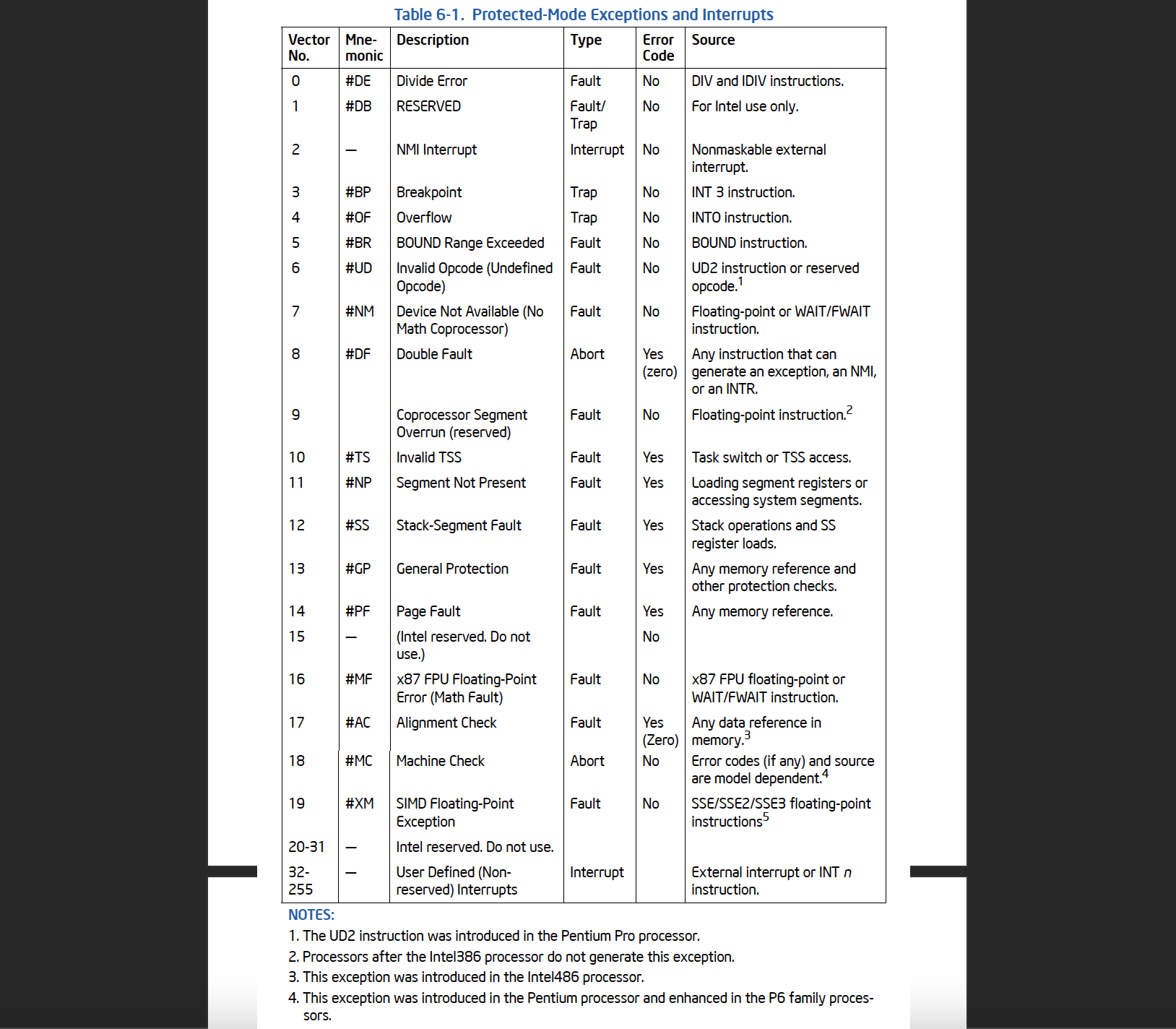

各类中断号对应的含义如下图：

2. 中断门的执行流程：

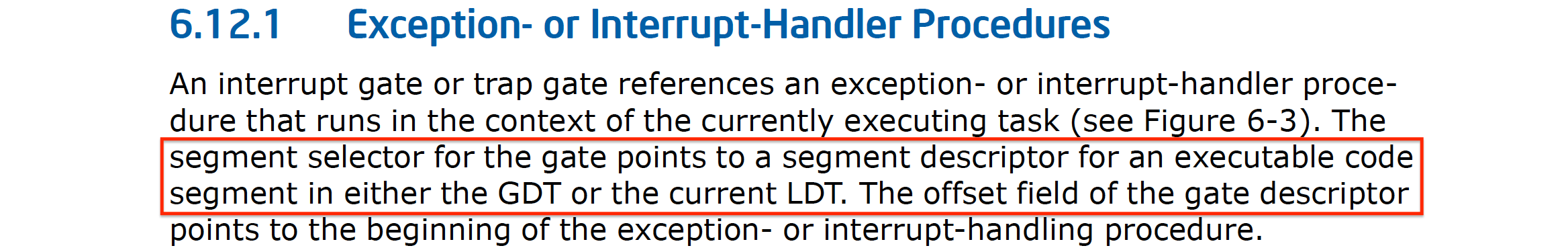

   指明中断门的段选择子指向的GDT段描述符需要是一个代码段描述符（和调用门中的段选择子一样都是指向代码段描述符）。

中断门执行流程：

1. 当执行int n时，以n为索引（下标）去IDT表找对应的描述符，这个n是几就找到IDT表对应的第n+1个(从0开始)。

2. 获取到中断门段描述符后检查权限，进行段权限检查(没有RPL，只检查CPL，CPL>=DPL)。

3. 权限检查通过后，获取新的段选择子（中断门描述符16-31位）与之对应的GDT表中的段描述符的Base，再加上IDT表中的Offset作为EIP去跳转，即$EIP = IDT-Interrupt-Segment-Description.Offset ⊕ GDT-Descriptor.Base$

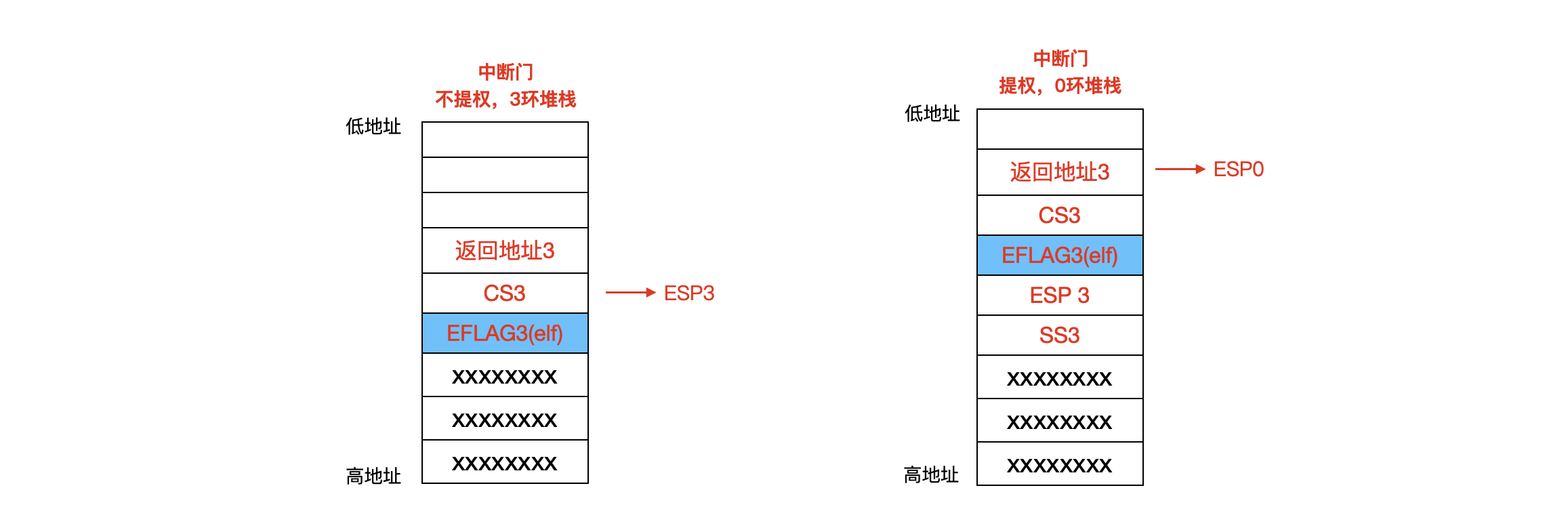

4. 中断门的堆栈切换（中断门没有参数）：

5. 中断门的返回：

   INT N指令：
   1、在没有权限切换时，会向堆栈PUSH3个值，分别是：
   CS EFLAG EIP（返回地址）
   2、在有权限切换时，会向堆栈PUSH5个值，分别是
   SS ESP EFLAG CS EIP
   在中断门中，不能通过RETF返回，而应该通过IRET/IRETD指令返回。

中断门的返回：

• 16位：iret
• 32位：iretd
• 64位：iretq

调用门的返回：retf。

iretd比retf多返回一个EFLAG寄存器，该寄存器在中断门执行时，将IF位清零（EFLAG寄存器下标位9的位），如果IF位为0，那CPU将不再接收可屏蔽中断。（具体可见Intel手册卷3第六章中断和异常）

从硬件层面来看，中断分为可屏蔽（受IF位影响，IF=0，可屏蔽中断，中断产生时CPU不管）和不可屏蔽。

1.1 中断门段权限检查

1. 中断门描述符DPL > CS段描述符的DPL，即中断门描述符DPL=CPL=3>CS.DPL=0。
2. 中断门描述符RPL=0/3。

1.2 调用门和中断门的区别

1. 调用门通过call far指令执行，但中断门通过int指令执行。
2. 调用门查GDT表，中断门查IDT表后再查GDT表。
3. call cs:eip中的CS是段选择子，由三部分组成。但int [index]指令中的index只是索引，中断门不检查RPL，只检查CPL。
4. 调用门可以有参数，但中断门没有。
5. 调用门提权时push了四个寄存器：EIP(返回地址) CS ESP SS，返回时用RETF指令返回。中断门提权时push了五个寄存器：EIP(返回地址) CS EFLAGS ESP SS，返回时用IRETD指令返回。

1.3 练习：使用中断门

题目：构造中断门读高2G的内存，并观察在3环、0环的EFALG寄存器的变化。

定义一个裸函数，在里面读取一下IDT表的一个值，以证明自己的CPL是0。

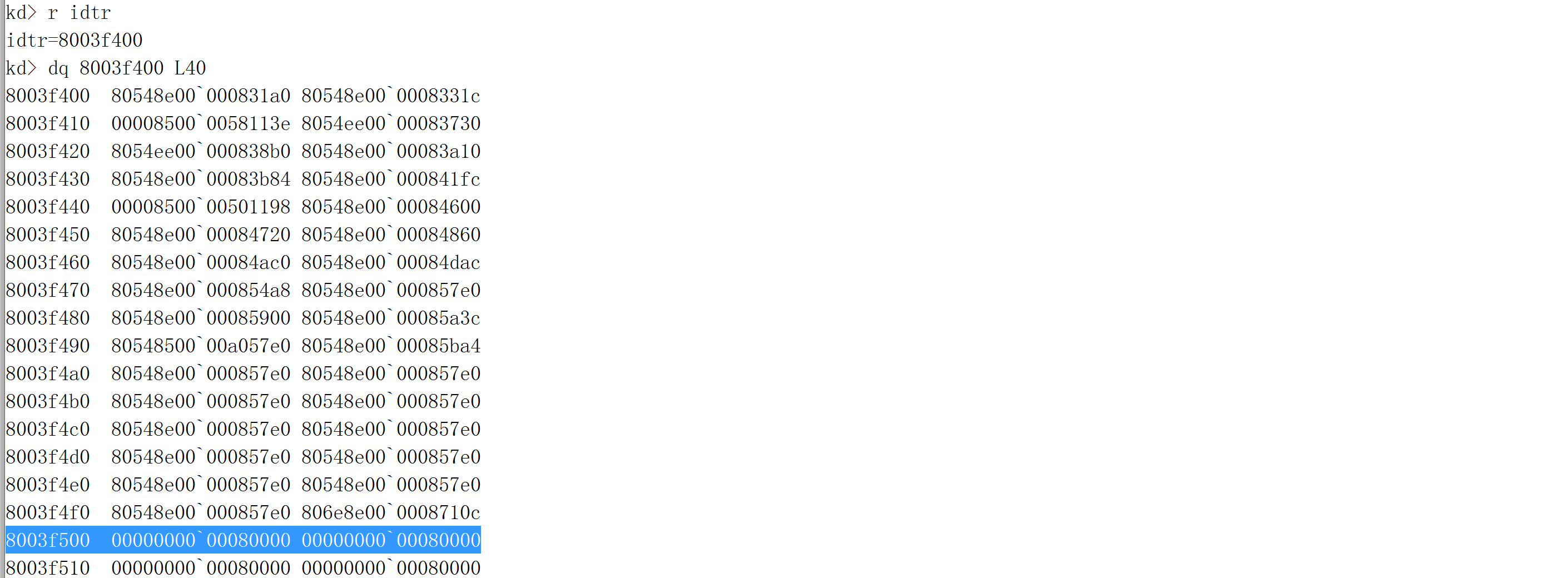

1. 观察IDT表，找一个P=0的来构造中断门描述符。



   该项在IDT表的下标为32，则中断可构造：int 32

2. 根据中断门描述符结构，构造一个中断门描述符去查找GDT表。$EIP = Interrupt-Segment-Selector.Offset ⊕ GDT-Descriptor.Base$

   初步构造：

   • 偏移：0000 0000
   • P=1
   • DPL=11（DPL=CPL=3>CS.DPL=0）
   • S=0
   • Type=1110=0xE
   • 中断门无参数
   • 段选择子：
     • RPL=00/11，随意（比较CPL、DPL）
     • TI=0
     • Index=1
     • 00001 0 00=0x08，00001 0 11=0x0B
   • 0000EE00`00080000或者0000EE00·000B0000

3. 根据代码构造中断门描述符。

   #include "stdafx.h"
   #include <windows.h>
   #include <stdio.h>

   BYTE IDTItem0[8];

   // R0函数，读取了IDT表第一项
   // 00401020
   void __declspec(naked) R0Function()
   {
   	__asm
   	{
   		//int 3  调试用的
   		pushad
   		pushfd

   		mov eax,0x8003f400
   		mov ebx,[eax]
   		mov ecx,[eax+0x4]
   		mov dword ptr ds:[IDTItem0],ebx
   		mov dword ptr ds:[IDTItem0+0x4],ecx

   		popfd
   		popad
   		iretd // iret 会蓝屏，因为 iret的硬编码是66CF，32位下应该使用iretd，硬编码是CF
   	}
   }

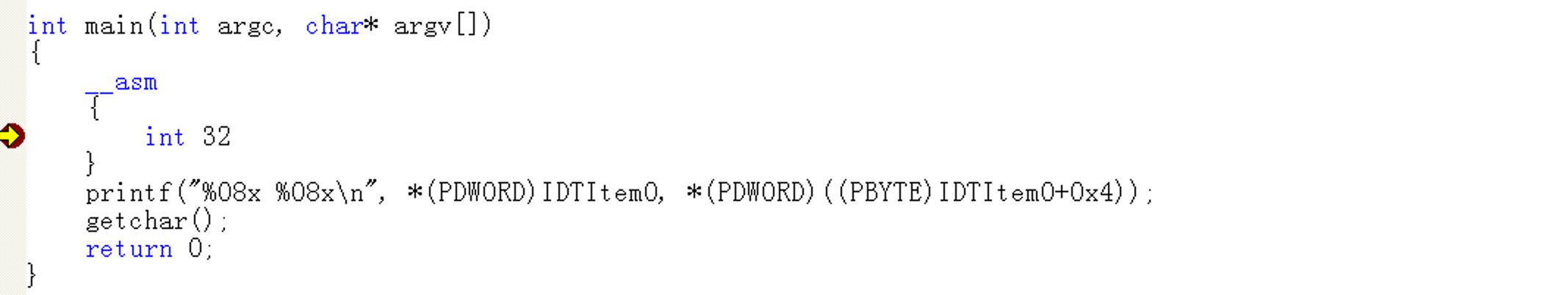

   int main(int argc, char* argv[])
   {
   	__asm
   	{
   		int 32
   	}
   	printf("%08x %08x\n", *(PDWORD)IDTItem0, *(PDWORD)((PBYTE)IDTItem0+0x4));
   	getchar();
   	return 0;
   }





   则中断门描述符为：0040EE00`00081020或者0040EE00·000B1020。

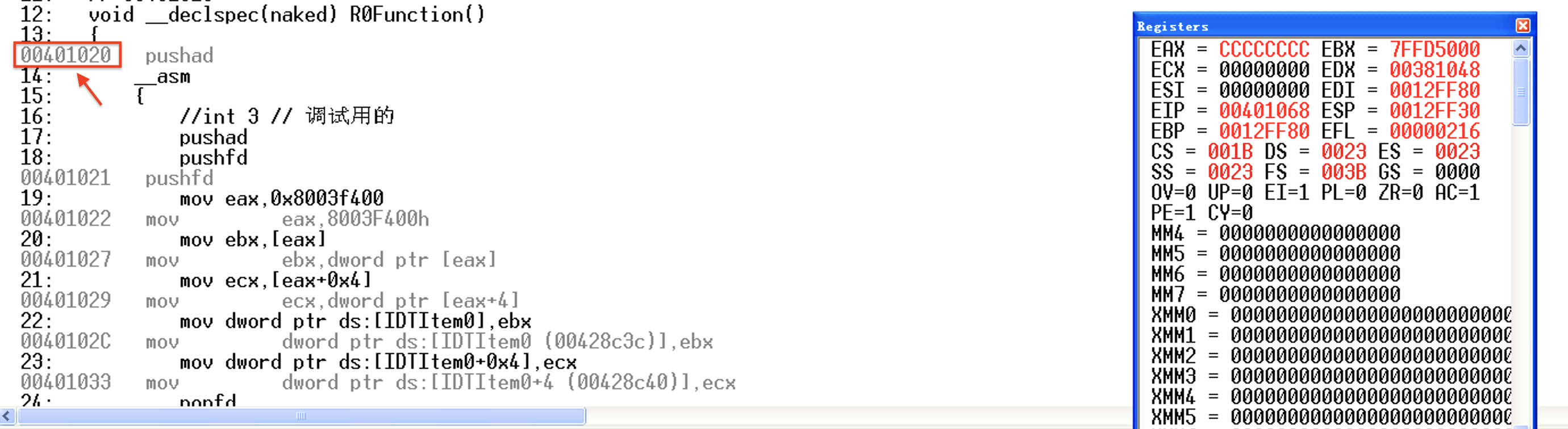

   观察到此时：EFLAG寄存器ELF=0x216。

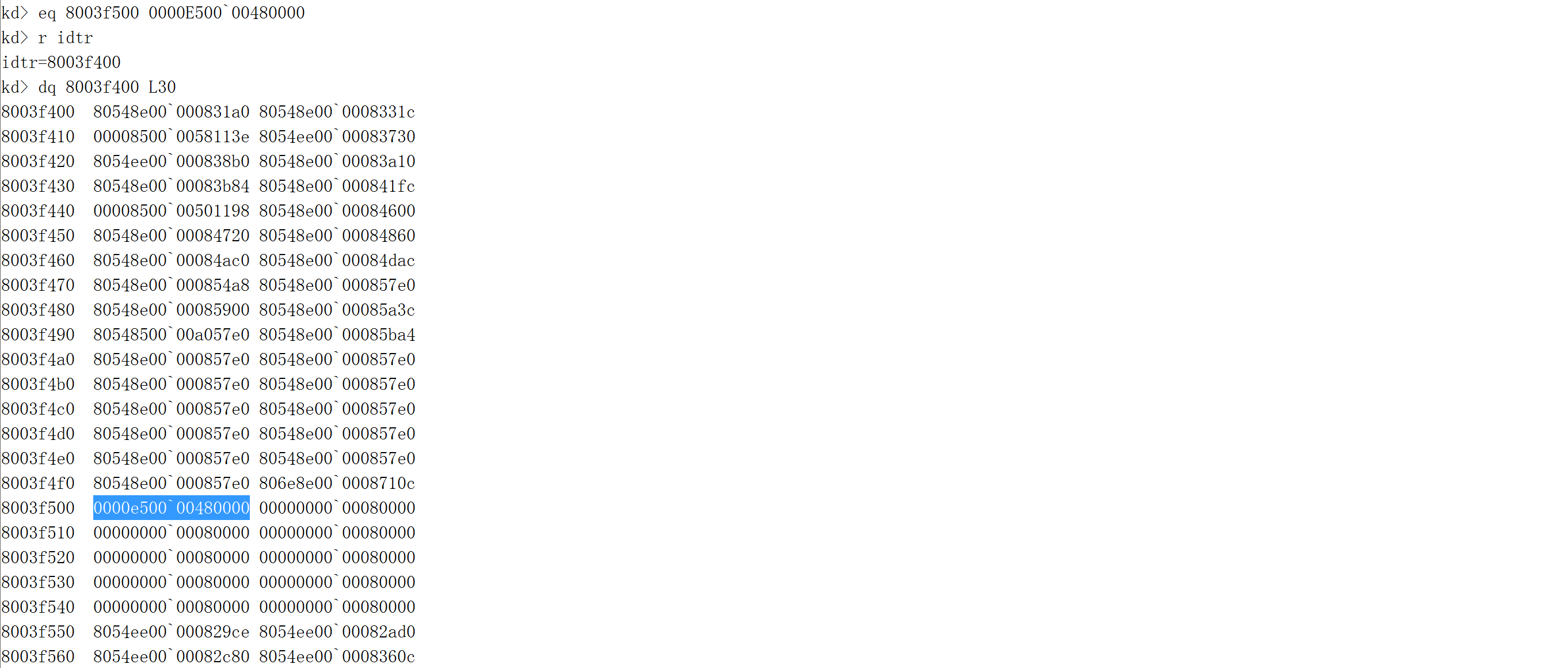

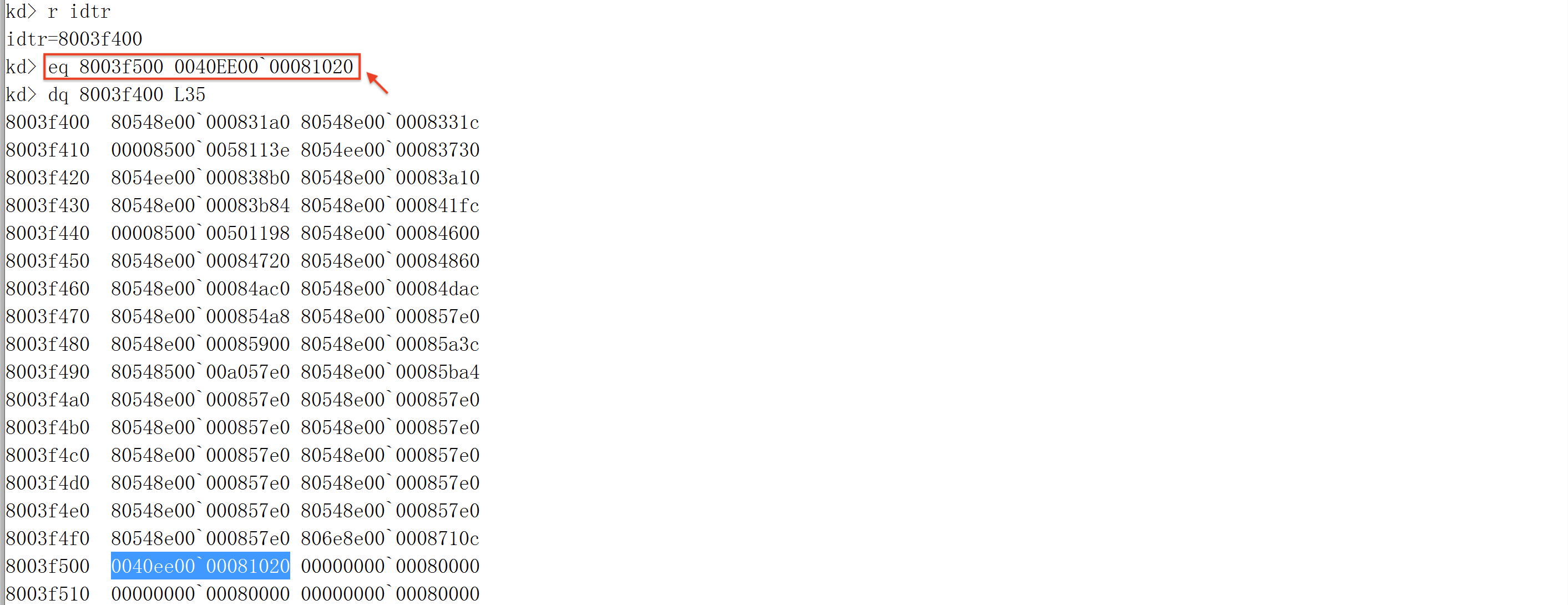

4. 将中断门描述符写入到IDT表。

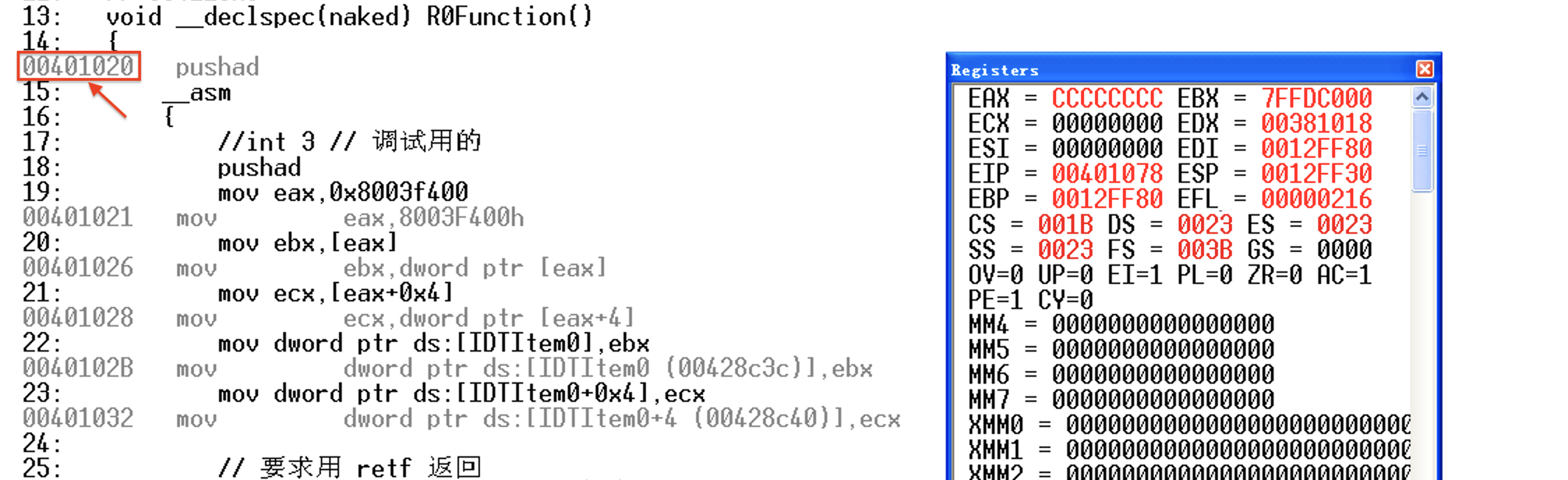

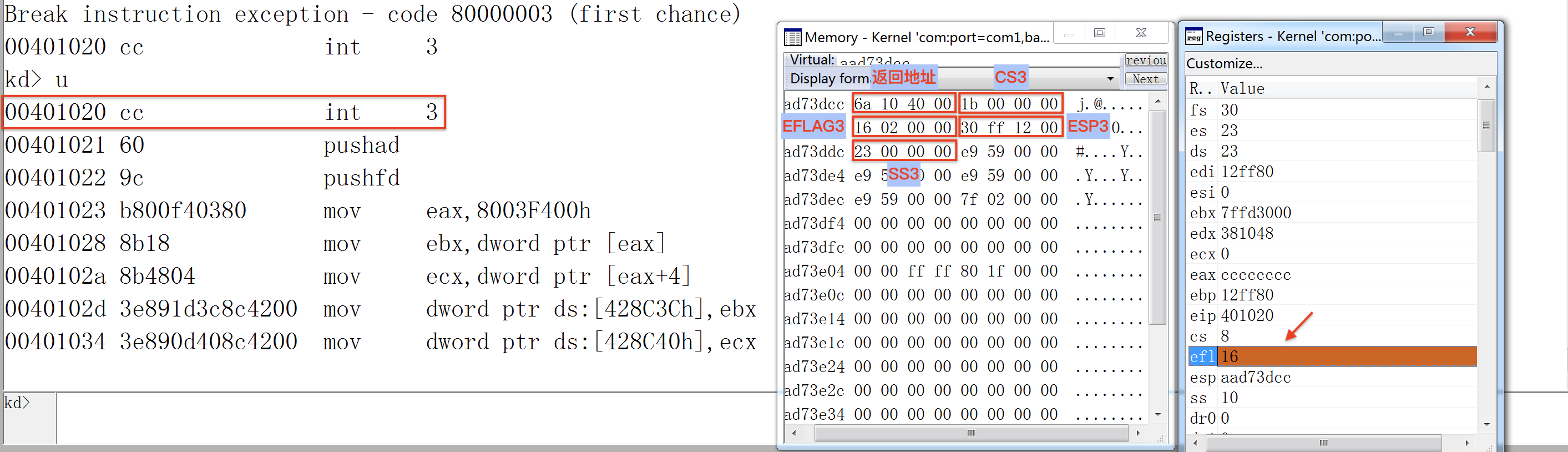

5. 回到XP的VC6中在裸函数代码第一行加个int 3方便查看此时0环的堆栈情况。（需要重新编译查看裸函数的入口地址，如果改变需要修改IDT表的第32项），F5执行如下图。



   此时，堆栈中比提权调用门多一个3环的EFLAG寄存器。且EFLAG0=0x16，EFLAG3=0x216，对比看得出结论：中断门在0环将IF位置0了。



1.4 练习：RETF返回中断门

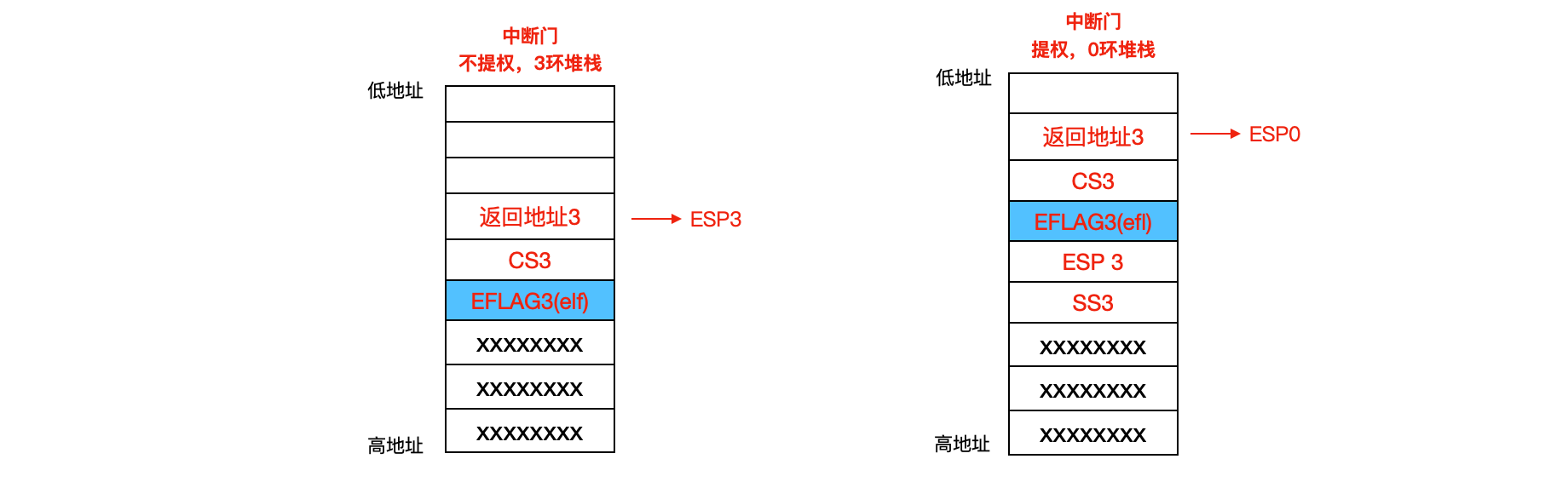

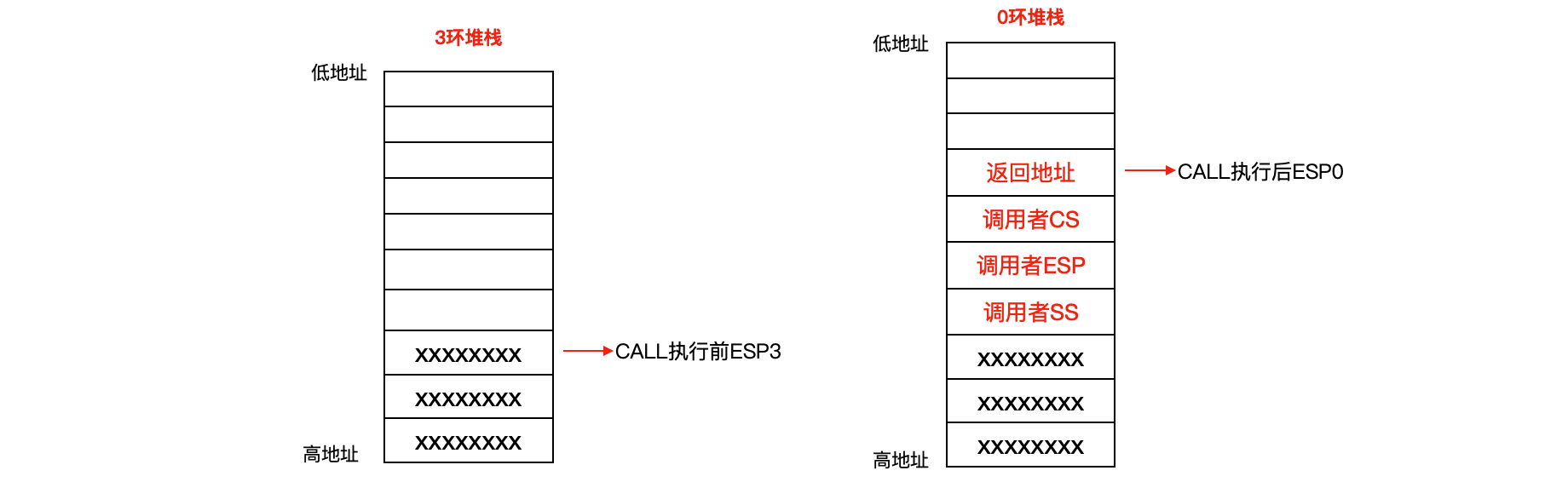

中断门提权进0环的堆栈如下右图：

相比于调用门多压入一个EFLAG3寄存器，在中断门中用RETF返回，只需将[ESP0+0x8]写到EFLAG3，然后让ESP3和SS3向低地址移动4字节即可。

1. 构造代码。

   #include "stdafx.h"
   #include <windows.h>
   #include <stdio.h>

   BYTE IDTItem0[8];

   // R0 函数，读取了IDT表第一项
   // 004113A0
   void __declspec(naked) R0Function()
   {
   	__asm
   	{
   		//int 3 // 调试用的
   		pushad	//esp - 0x20
   		mov eax,0x8003f400
   		mov ebx,[eax]
   		mov ecx,[eax+0x4]
   		mov dword ptr ds:[IDTItem0],ebx
   		mov dword ptr ds:[IDTItem0+0x4],ecx

   		// 要求用 retf 返回
   		add esp,0x28		// esp0指向eflags3
   		popfd        		// esp0+4,esp0指向3环esp3
   		mov eax,[esp]		// 将原ESP3和SS3向低地址移动4字节
   		mov [esp-0x4],eax
   		mov eax,[esp+0x4]
   		mov [esp],eax

   		sub esp,0x2C
   		popad

   		retf
   	}
   }

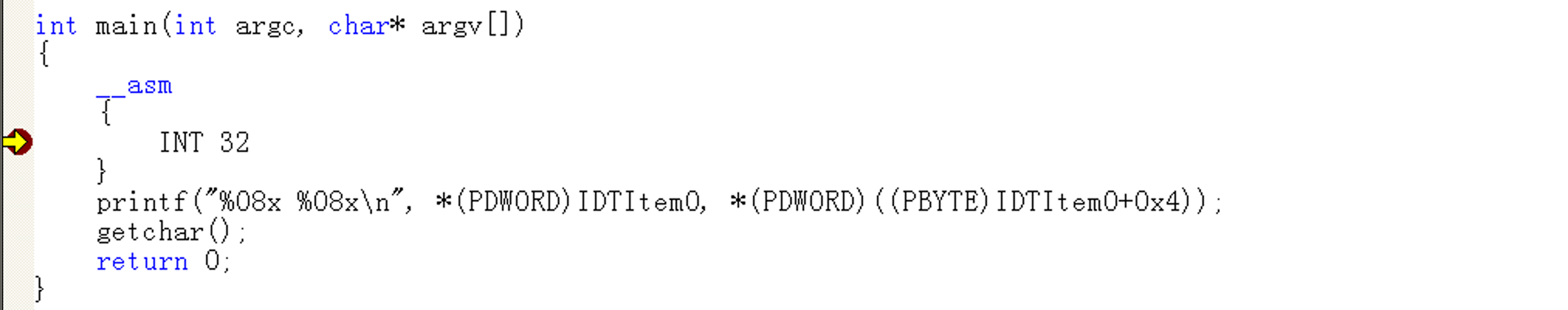

   int main(int argc, char* argv[])
   {
   	__asm
   	{
   		INT 32
   	}
   	printf("%08x %08x\n", *(PDWORD)IDTItem0, *(PDWORD)((PBYTE)IDTItem0+0x4));
   	getchar();
   	return 0;
   }

2. 构造中断门描述符，0040EE00`00081020。





3. 修改IDT表的中断向量为32的那项。

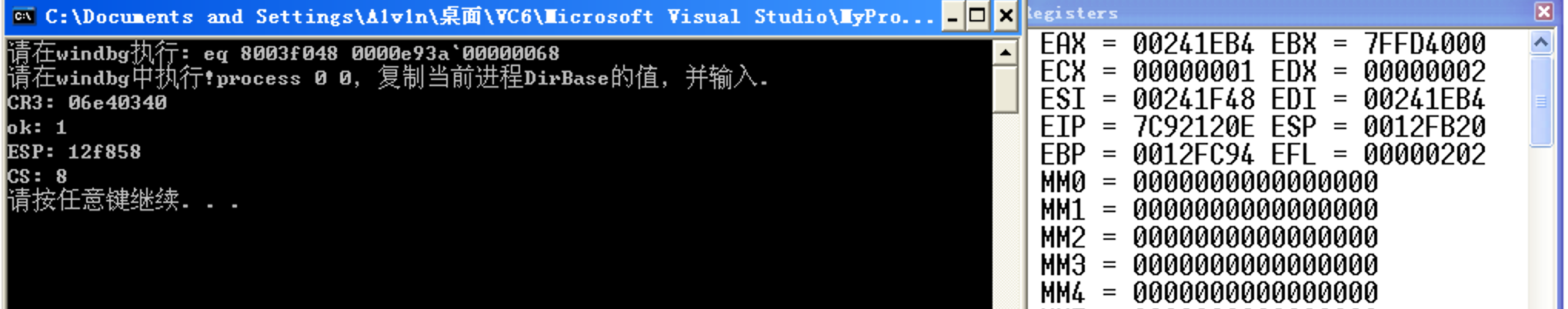

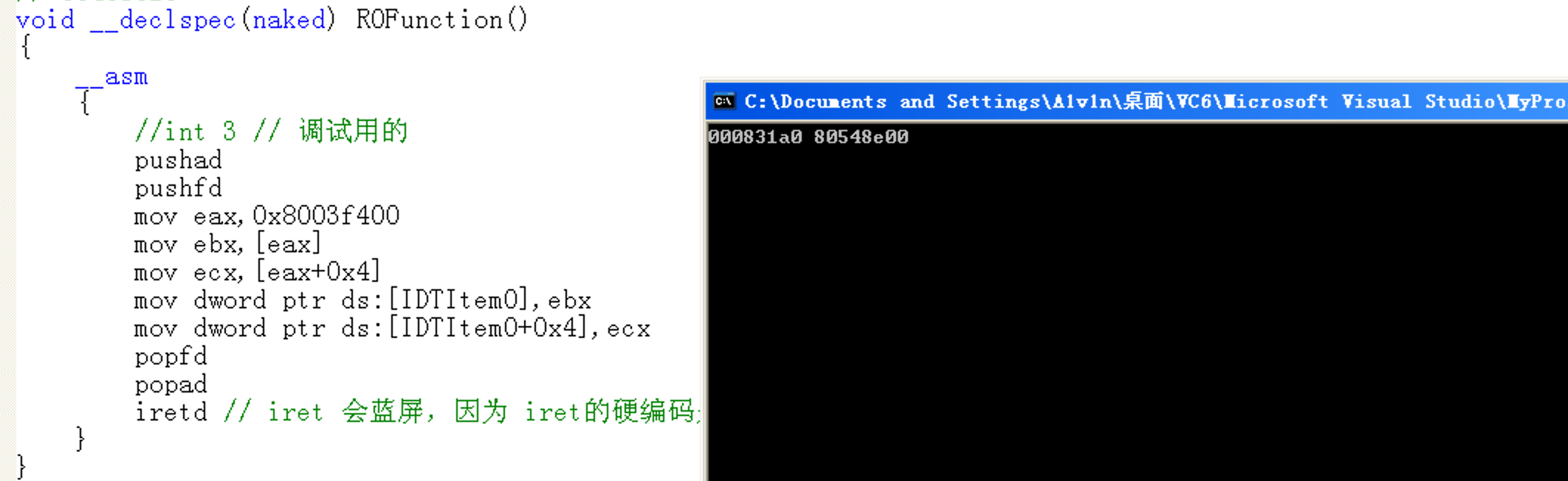

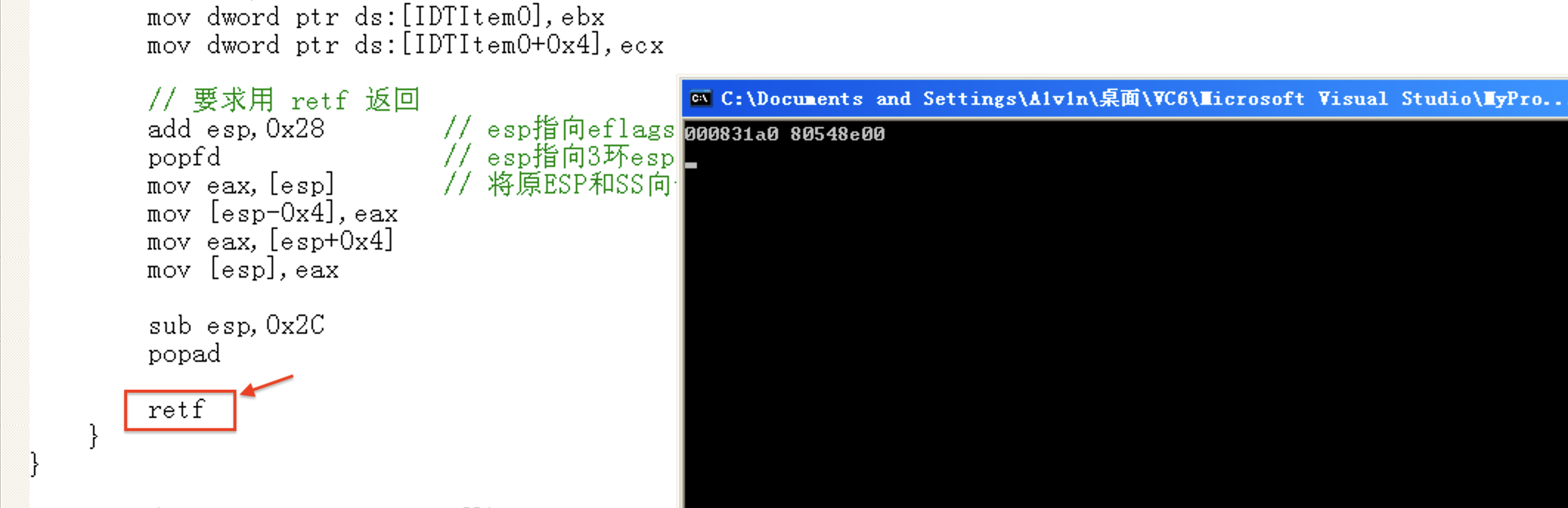

4. 回到XP中取消断点后F5执行结果如下。



1.5 练习：IRETD返回调用门

iretd返回会弹出5个值（EIP、CS3、EFLAG3、ESP3、SS3），但是retf返回仅4个值（EIP、CS3、ESP3、SS3）

故使用IRETD返回调用门时只需要：将ESP和SS向高地址移动4字节，将EFLAG写到[ESP+0x8]即可。

这样能成功的原因：调用门提权时并不会将EFLAG的IF清零，所以在0环执行代码的时候将EFLAG压栈不会产生错误。

调用门（无参数）：

1. 构造代码。

   #include "stdafx.h"
   #include <windows.h>
   #include <stdio.h>
   #include <tchar.h>

   DWORD dwHigh2GValue;

   // 该函数通过 CALL FAR 调用，使用调用门提权，拥有0环权限
   void __declspec(naked) FunctionHas0CPL()
   {
   	__asm
   	{
   		pushad	//esp - 0x20
   		pushfd	//esp - 0x24

   		// 读取了GDT表第二项的低4字节
   		mov eax,0x8003f008
   		mov eax,[eax]
   		mov dwHigh2GValue,eax

   		// 要求用 iretd 返回
   		add esp,0x30		// esp指向ss

   		mov eax,[esp]		// 将原ESP和SS向高地址移动4字节
   		mov [esp+0x4],eax
   		mov eax,[esp-0x4]
   		mov [esp],eax
   		pushfd
   		sub esp,0x2c		// 还原esp

   		popfd
   		popad

   		iretd
   	}
   }

   int main(int argc, char* argv[])
   {
   	char buff[6] = {0,0,0,0,0x48,0};
   	__asm
   	{
   		call fword ptr [buff] // 长调用，使用调用门提权
   	}
   	printf("%08x\n",dwHigh2GValue);
   	getchar();
   	return 0;
   }

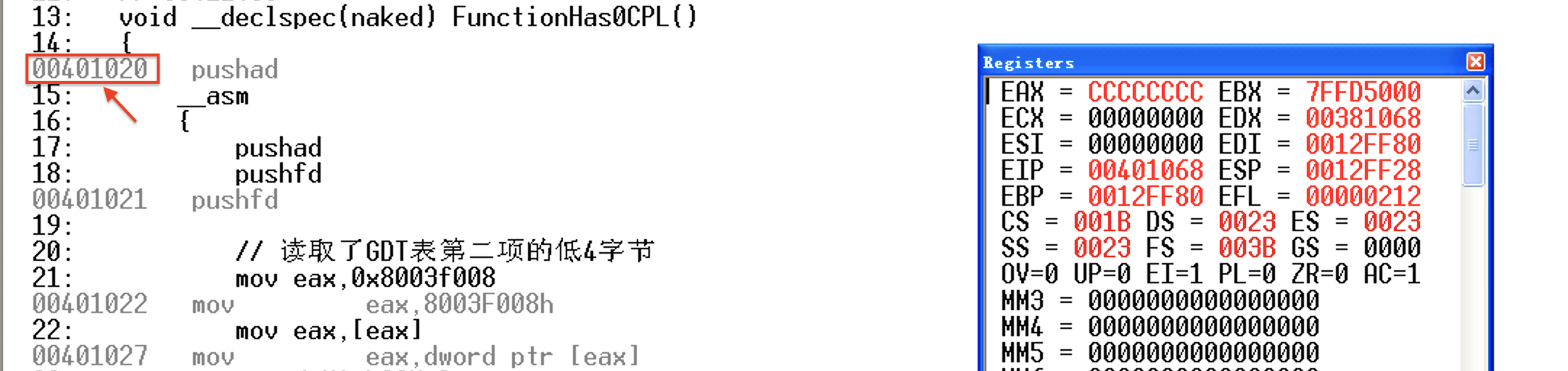

2. 构造调用门描述符，0040EC00`00081020。

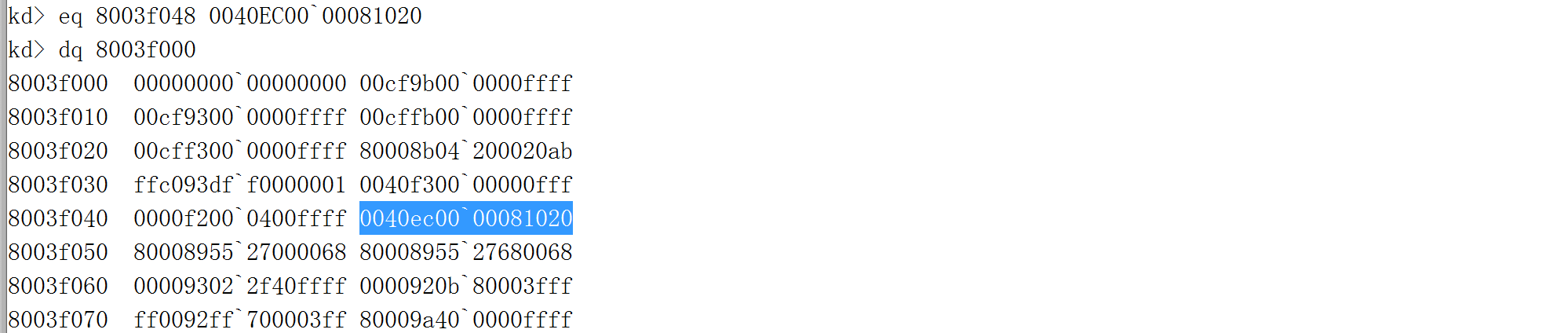

3. 修改GDT表对应的项，eq 8003f048 0040EC00`00081020。

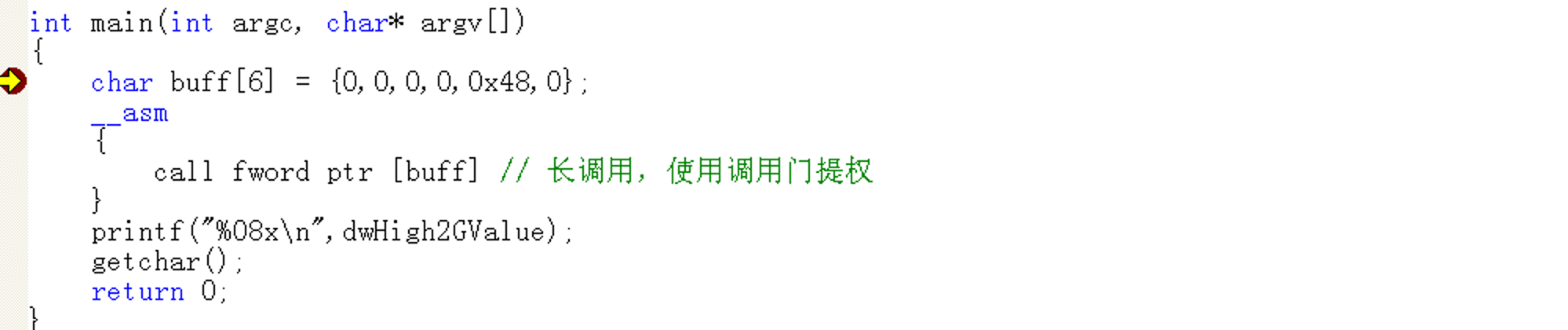

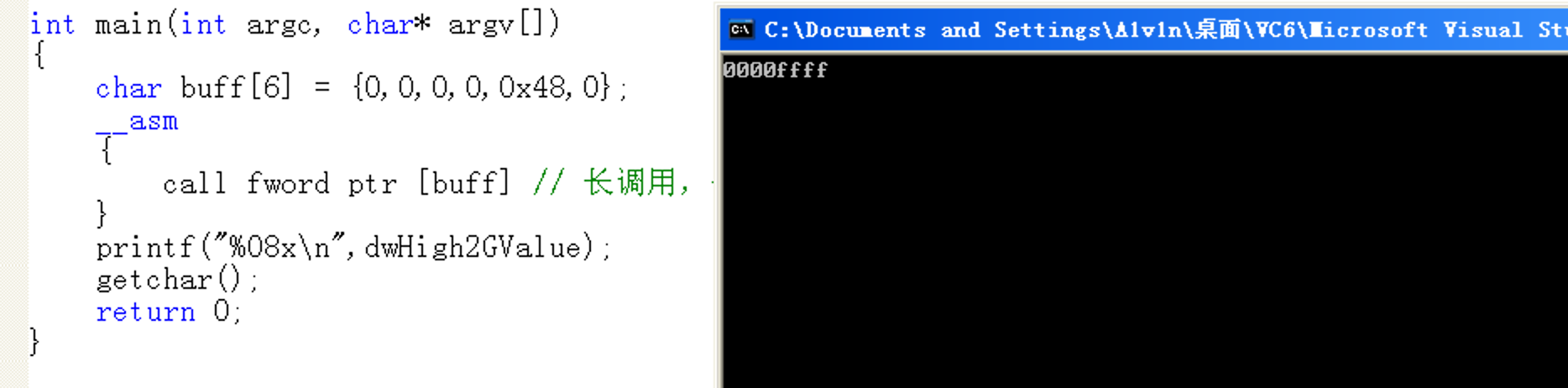

4. 回到XP中取消断点后F5执行，如下。



2 陷阱门

陷阱门和中断门除了以下区别，在使用上没什么区别。

• TYPE域（32位）
  • 中断门：Type=0x1110=0xE。
  • 陷阱门：Type=0x1111=0xF。
• IF位是否清零（进入0环后）
  • 中断门：IF清零
  • 陷阱门：IF不清零

使用陷阱门同样会压栈5个参数，应该说通过INT N进入0环都会压栈5个参数。Windows不使用陷阱门（但是我们可以构造，因为CPU支持）。

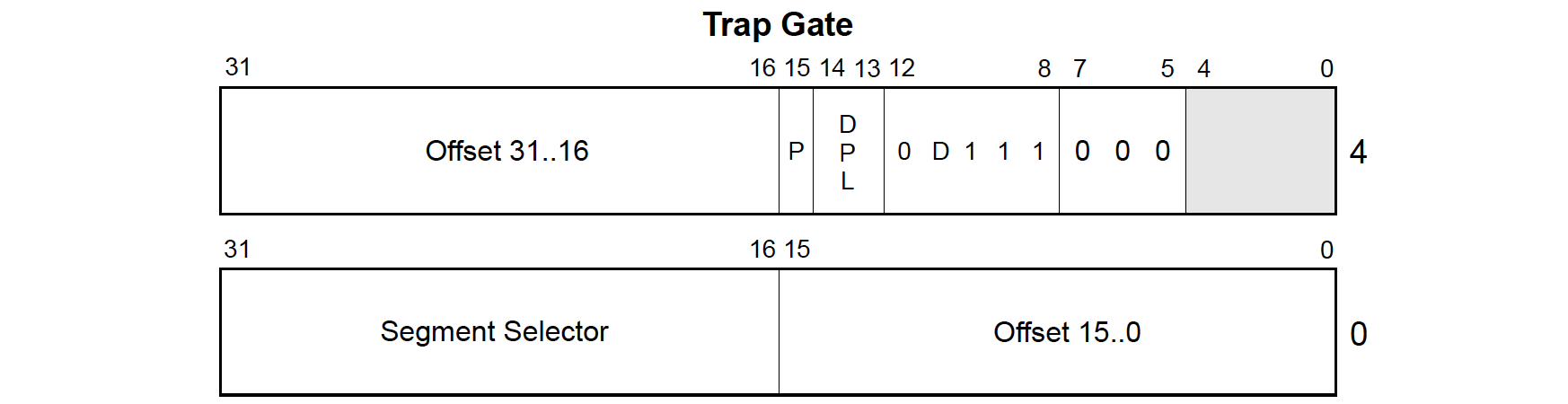

陷阱门结构如下：

• D=0，16位陷阱门
• D=1，32位陷阱门

中断门：高四字节的的第8位 = 0；

陷阱门：高四字节的的第8位 = 1。

CPU 必须支持中断，中断分为可屏蔽中断和不可屏蔽中断。

中断是基于硬件的，鼠标，键盘是可屏蔽中断，电源属于不可屏蔽中断。当我们拔掉电源之后,CPU并不是直接熄灭的，而是有电容的，此时不管你eflags的IF位是什么，都会执行int 2中断，来进行一些收尾的动作。

中断是可以进行软件模拟的，称为软中断。 也就是通过 int n 来进行模拟。 我们构造的中断门，并且进行int n模拟就是模拟了一次软中断。

1. GDT表中没有调用门描述符，IDT表中没有陷阱门描述符。
2. Windows不使用调用门和陷阱门。

3 任务段

在调用门、中断门与陷阱门中，一旦出现权限切换，那么就会有堆栈的切换。而且，由于CS的CPL发生改变，也导致了SS也必须要切换。切换时，会有新的ESP0和SS0（CS是由中断门或者调用门指定）这2个值是从TSS来的。

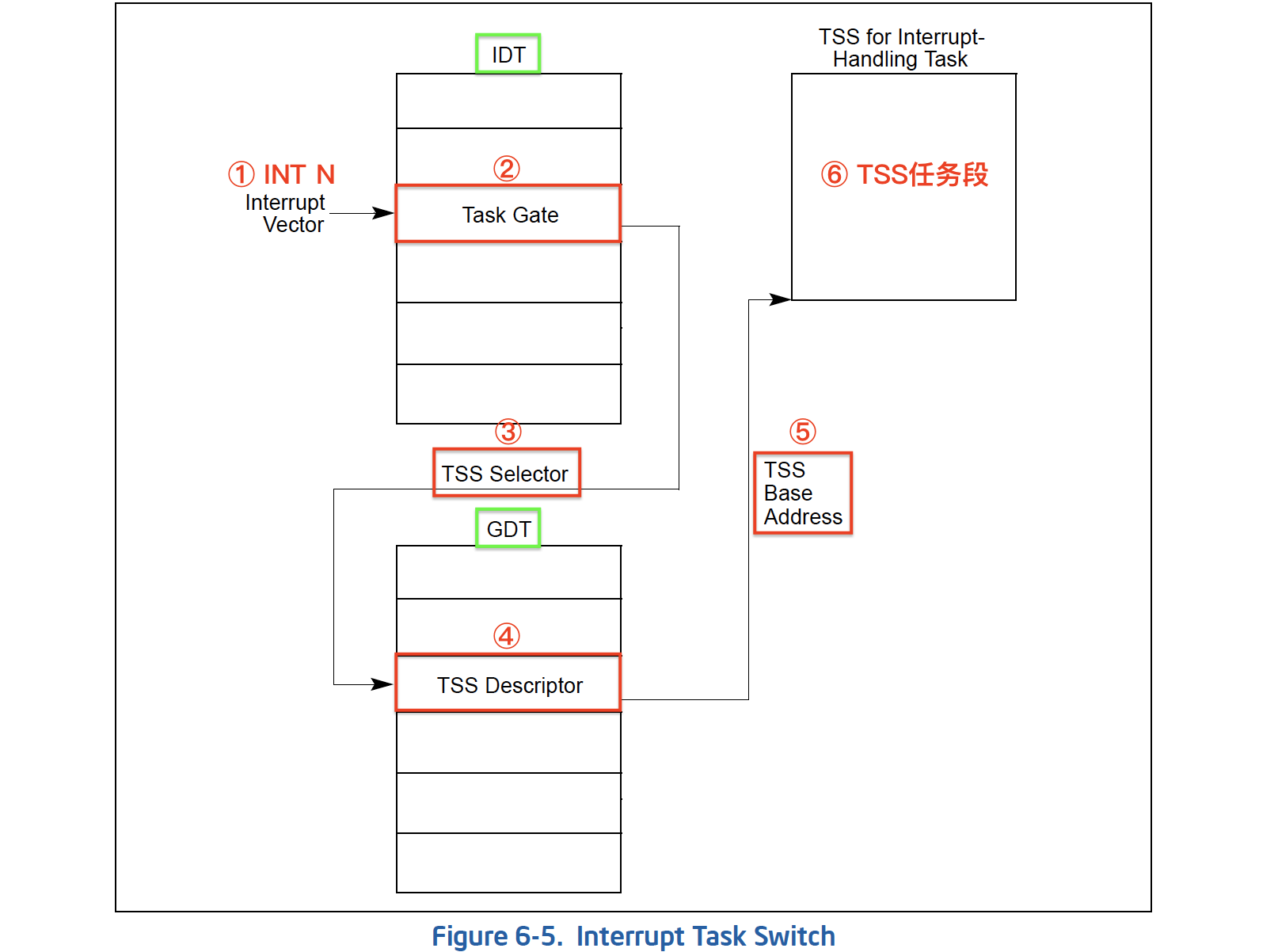

执行流程：3环CALL任务段选择子 --> 根据段选择子到GDT找到对应任务段描述符 --> 将任务段描述符加载到TR寄存器，同时根据任务段中的Base找到TSS内存块的起始地址 --> 根据TSS中的EIP去执行代码 --> IRETD返回。

3.1 TSS结构及作用

TSS(Task-state segment )，任务状态段。是一块内存，大小为104字节，其中存的是一堆寄存器的值。一个任务对应一块TSS。

32位的TSS结构图如下：

用结构体可以表示为：

typedef struct TSS {
    DWORD link; // 保存前一个 TSS 段选择子，使用 call 指令切换寄存器的时候由CPU填写。
    // 这 6 个值是固定不变的，用于提权，CPU 切换栈的时候用
    DWORD esp0; // 保存 0 环栈指针
    DWORD ss0;  // 保存 0 环栈段选择子
    DWORD esp1; // 保存 1 环栈指针
    DWORD ss1;  // 保存 1 环栈段选择子
    DWORD esp2; // 保存 2 环栈指针
    DWORD ss2;  // 保存 2 环栈段选择子
    // 下面这些都是用来做切换寄存器值用的，切换寄存器的时候由CPU自动填写。
    DWORD cr3;
    DWORD eip;
    DWORD eflags;
    DWORD eax;
    DWORD ecx;
    DWORD edx;
    DWORD ebx;
    DWORD esp;
    DWORD ebp;
    DWORD esi;
    DWORD edi;
    DWORD es;
    DWORD cs;
    DWORD ss;
    DWORD ds;
    DWORD fs;
    DWORD gs;
    DWORD ldt_selector;//ldt段选择子,用于换ldtr寄存器，一个TSS对应一个LDT表，就算你有100个任务，那么ldtr寄存器里
  			//面存储的也是当前ldt表，也就是任务切换时，LDT表会切换，但GDT表不会切换
    // 这个暂时忽略
    DWORD io_map;
} TSS;

低地址中的ESP0，SS0用于从3环堆栈到0环堆栈。切换CR3等于切换进程。

Intel的设计TSS初衷是：切换任务（站在CPU的角度来说，操作系统中的线程可以称为任务）。CPU考虑到操作系统的线程在执行的时候会不停的切换，所以设计了TSS，让任务可以来回的切换。

但是操作系统并没有采用该方法切换线程(Windows、Linux都没有这样做)。Windows仅使用了TSS中的ESP0、SS0。

对TSS作用的理解应该仅限于存储寄存器即可，跟任务(线程)切换没有关系。TSS的意义就在于可以同时换掉”一堆”寄存器。

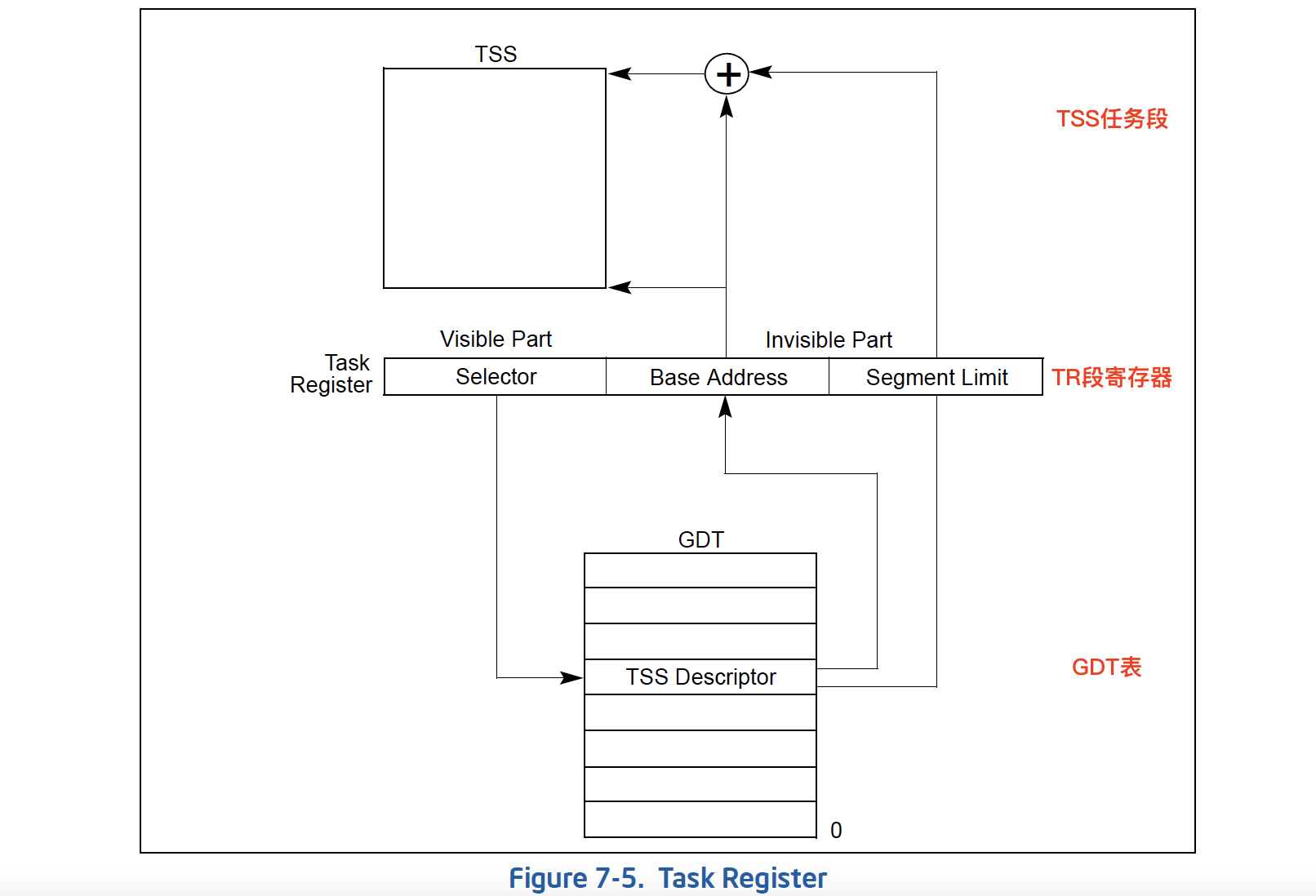

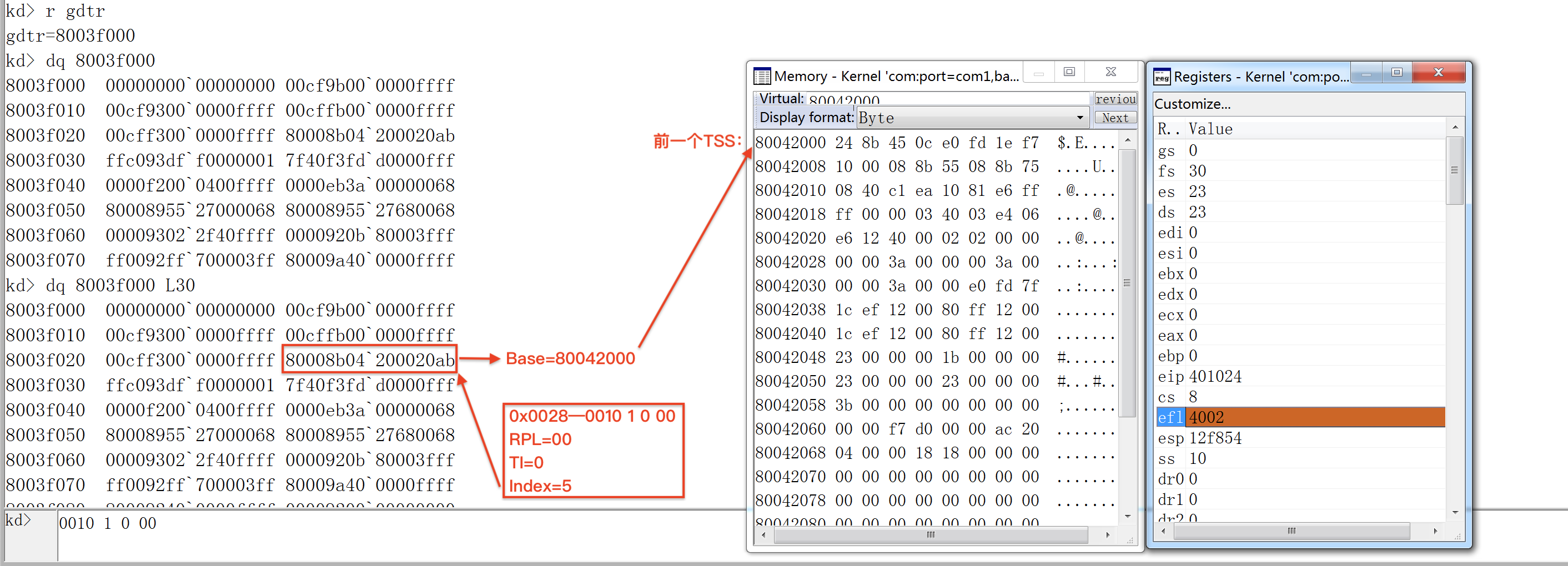

1. TSS是一块104字节内存，通过TR寄存器找到这块内存，TR寄存器的Base指向这块内存，Limit为这块内存的大小，TR的值来自GDT表的TSS段描述符。

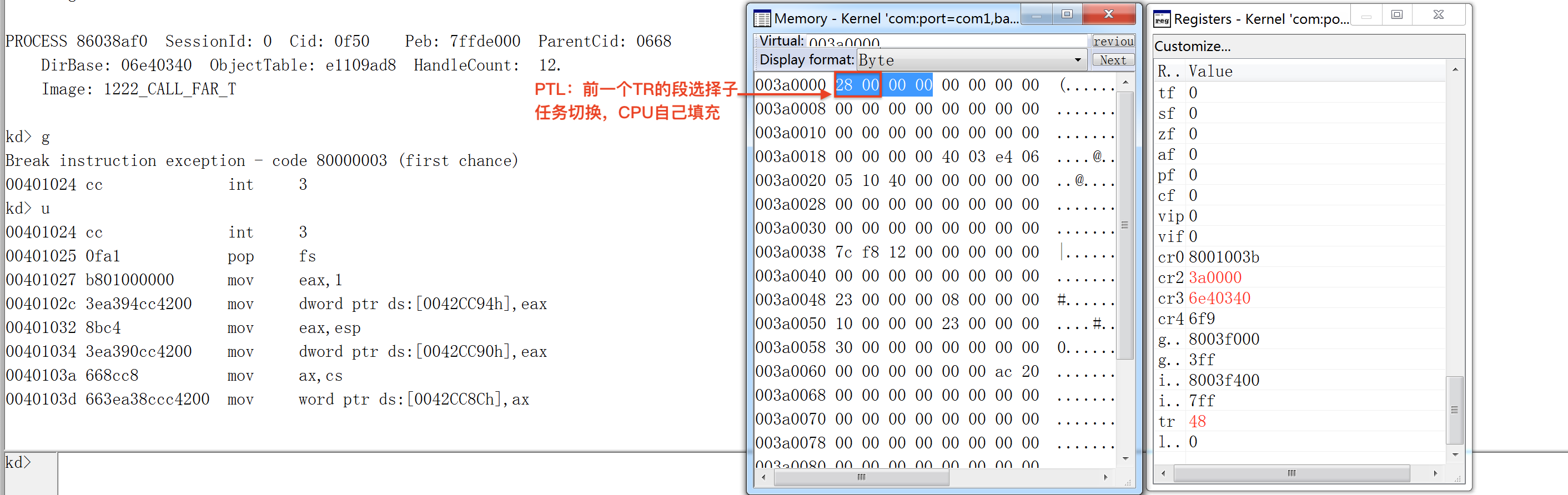

2. CPU中的一个任务对应一块TSS内存，任务切换时TSS也会跟着切换，TSS是跟随任务的一个链表，如32位TSS的低4字节就指向前一个TSS段描述符的段选择子。
3. TSS替换寄存器的过程：3环代码CALL/JMPTR使用段选择子触发TSS段描述符，然后将段描述符加载到TR寄存器，根据TR的Base找到TSS内存块，将内存块的值加载到其结构包涵的所有寄存器中，然后执行TSS中的EIP，该EIP是从TSS段内存块中来的。

关于TSS结构中的LDT Segment Selector成员：

1. 该成员是LDTR段寄存器的可见16位部分（段选择子）。
2. LDT段选择子去查LDT表，根据LDT表中对应的段描述符装载此时的LDTR寄存器。
3. LDTR段寄存器的Base指向LDT表，Limit为LDT表大小。
4. 一个LDTR寄存器的值对应于当前任务，一个任务一张LDT表。
5. Windows没有使用LDT表和LDTR寄存器。

3.2 TSS、TR读写

TSS替换寄存器的过程：3环代码CALL/JMP使用TR段选择子触发TSS段描述符，然后将段描述符加载到TR寄存器，根据TR的Base找到TSS内存块，将内存块的值加载到其结构包涵的所有寄存器中。过程如下：

TSS段描述符结构如下：

TSS段描述符中：

• Type域
  • 高四字节的第9位是一个判断位，如果此时该TSS段描述符已经被加载到TR寄存器中，那么该位为1，16进制下为B。
  • 如果该TSS段描述符没有被加载到TR寄存器中，那么该位为0，16进制下为9。
• G位
  • G=0，说明寻址按字节来（TSS用）
  • G=1，说明寻址按4kb来（页）

TR寄存器读写

（1）写TR寄存器：将TSS段描述符加载到TR寄存器，使用指令：LTR

有几点需要注意：

• 用LTR指令去装载的话 仅仅是改变TR寄存器的值(96位) ，并没有真正改变TSS。

• LTR指令只能在系统层使用。(当前CPU权限必须是0环的)

• 加载后TSS段描述符会状态位会发生改变。(高四字节的第9位发生变化)

  mov ax,SelectorTSS
  ltr ax

  执行该指令，从GDT表取TSS描述符填充TR寄存器，但并不会修改其他寄存器。
  执行指令后，TSS描述符TYPE域低2位会置1。

（2）读TR寄存器：使用指令：STR

• 如果用STR去读的话，只读了TR的16位也就是段选择子。这跟读取CS段寄存器一样，读取16位。（读16位写96位）

  str ax

注意：

使用LTR仅能在0环权限下修改TR段寄存器，但是并不会改变TSS的值，要想同时改变TR寄存器和TSS的值，可以在Ring3下使用CALL FAR、JMP FAR指令来修改。（在Intel手册第二卷有关于Call的三种用法介绍：段内调用、远调用、任务段调用）

3.3 CALL、JMP访问任务段的区别

1. 调用时的区别

• CALL FAR：EFLAGS 的 NT位置1，会修改TSS previous task link，属于任务嵌套。

• JMP FAR： NT位=0，不会修改TSS previous task link，不属于任务嵌套。

2. 使用iretd返回时的区别：CPU根据NT位决定返回方式，NT位影响iretd

• 如果NT=1，CPU使用TSS的 Previous task link 里存储的上一个任务的TSS选择子进行返回（是上一个TSS段选择子，里面保存的EIP即为返回地址）任务返回
• 如果NT=0，则使用堆栈中的值返回（中断返回）

关于在我们自己的代码中使用int 3，函数在执行到该指令无法正常返回时蓝屏的解释（int 3在0环做的两件事）？（目前还不清楚具体原因）

1. 修改FS段寄存器
2. 将NT位置0

但是在使用int 3后，恢复上述两种任何一个值都可以正常返回。

3.4 练习：使用CALL调用任务段修改所有寄存器

使用CALL FAR实现用TSS替换寄存器。

CALL FAR：EFLAGS 的 NT位置1，会修改TSS previous task link

大体流程为：

1. 准备一个104字节的TSS，并附上正确的值。
2. 准备一个自己写的TSS段描述符，写入到GDT表的一个空白的位置。
3. 修改TR寄存器（CALL FAR，JMP FAR）。
4. 注意TSS中的EIP，该EIP是从TSS内存块中来的。

TSS可以使用数组，也可以VirtualAlloc，建议后者，因为TSS最好是页对齐的。

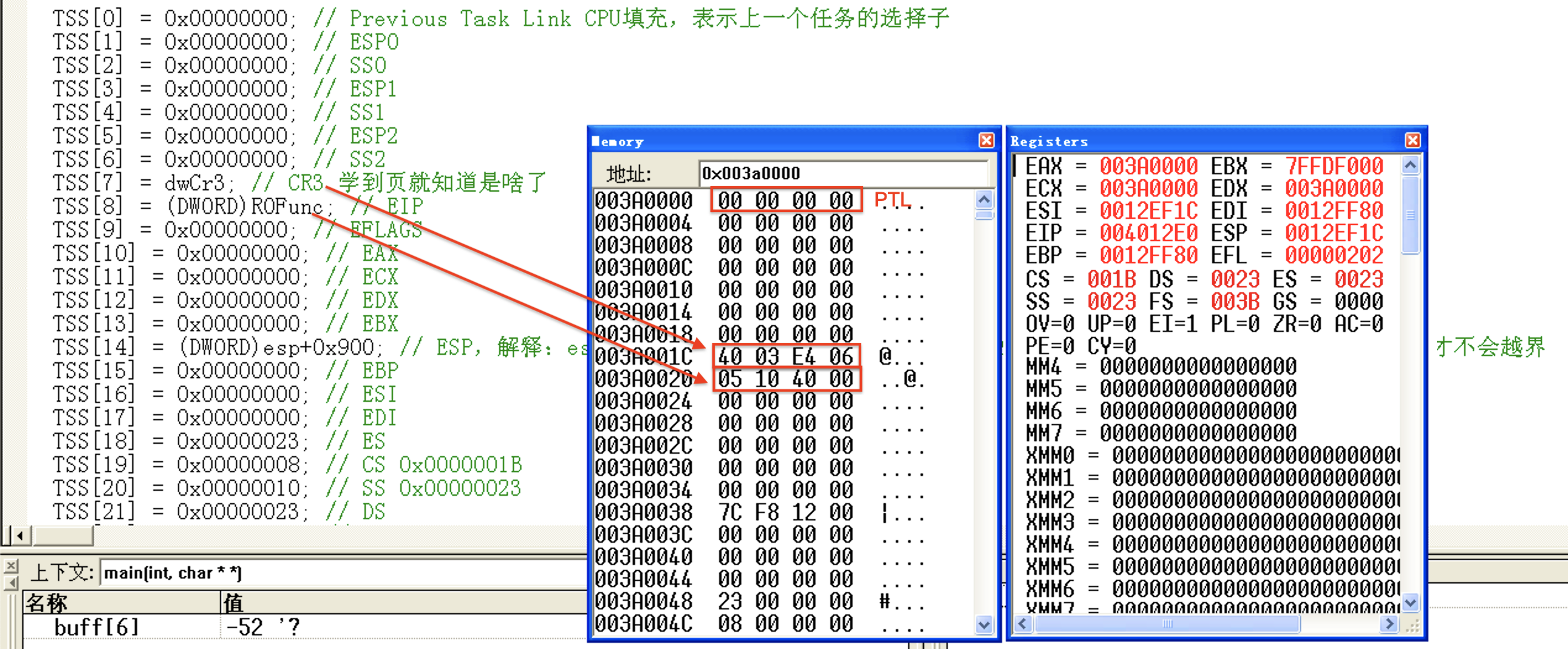

1. 准备TSS。

   // 此数组的地址就是TSS描述符中的Base
   DWORD *TSS = (DWORD*)VirtualAlloc(NULL,104,MEM_COMMIT,PAGE_READWRITE);
   TSS[0] = 0x00000000; // Previous Task Link 由CPU自己填充，表示上一个任务TR的选择子
   TSS[1] = 0x00000000; // ESP0
   TSS[2] = 0x00000000; // SS0
   TSS[3] = 0x00000000; // ESP1
   TSS[4] = 0x00000000; // SS1
   TSS[5] = 0x00000000; // ESP2
   TSS[6] = 0x00000000; // SS2
   TSS[7] = dwCr3; // CR3 学到页就知道是啥了
   TSS[8] = (DWORD)R0Func; // EIP
   TSS[9] = 0x00000000; // EFLAGS
   TSS[10] = 0x00000000; // EAX
   TSS[11] = 0x00000000; // ECX
   TSS[12] = 0x00000000; // EDX
   TSS[13] = 0x00000000; // EBX
   TSS[14] = (DWORD)esp+0x900; // ESP，解释：esp是一个0x1000的字节数组，作为裸函数的栈，这里传进去的应该是高地址，压栈才不会越界
   TSS[15] = 0x00000000; // EBP
   TSS[16] = 0x00000000; // ESI
   TSS[17] = 0x00000000; // EDI
   TSS[18] = 0x00000023; // ES
   TSS[19] = 0x00000008; // CS 0x0000001B
   TSS[20] = 0x00000010; // SS 0x00000023
   TSS[21] = 0x00000023; // DS
   TSS[22] = 0x00000030; // FS 0x0000003B
   TSS[23] = 0x00000000; // GS
   TSS[24] = 0x00000000; // LDT Segment Selector
   TSS[25] = 0x20ac0000; // I/O Map Base Address

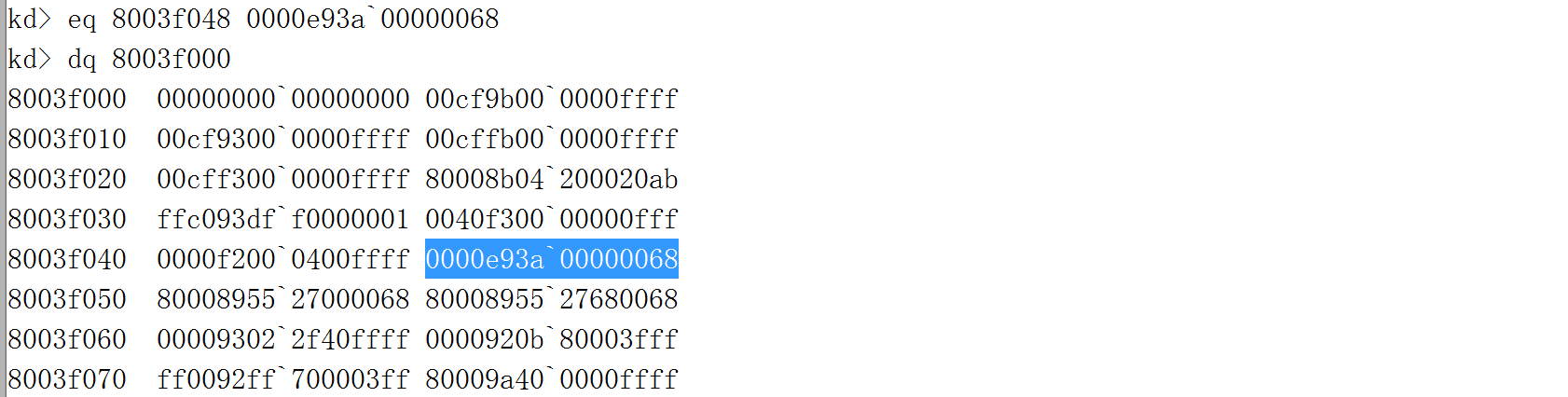

2. 准备TSS段描述符并写入GDT表P=0的位置，XX00E9XX `XXXX0068，X为申请的104字节内存的首地址。

   • G位为0，单位是字节
   • TSS一开始的类型是9（可用），当加载到TR中就会变成B（ 正被占用）

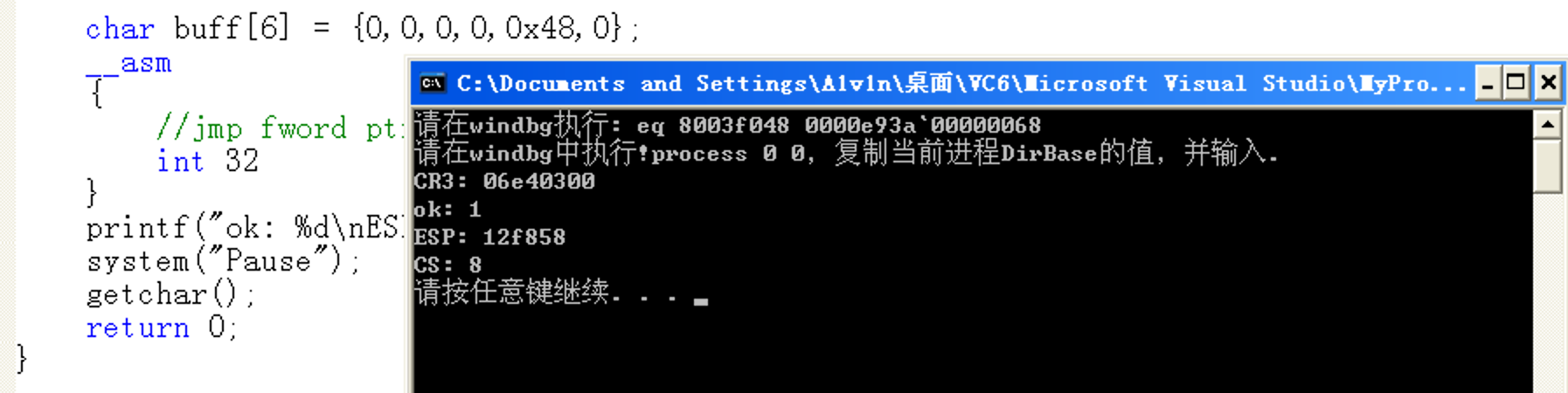

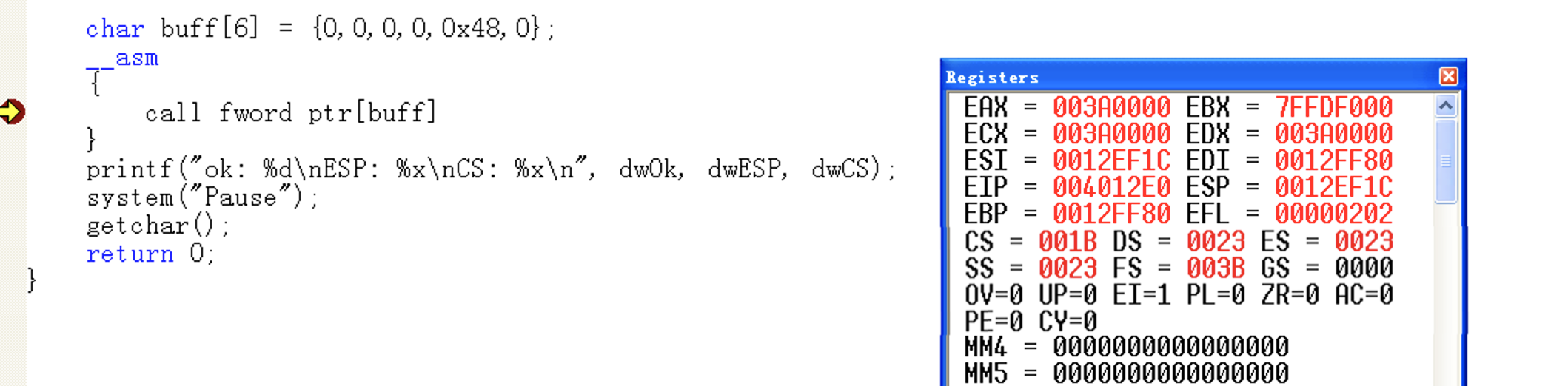

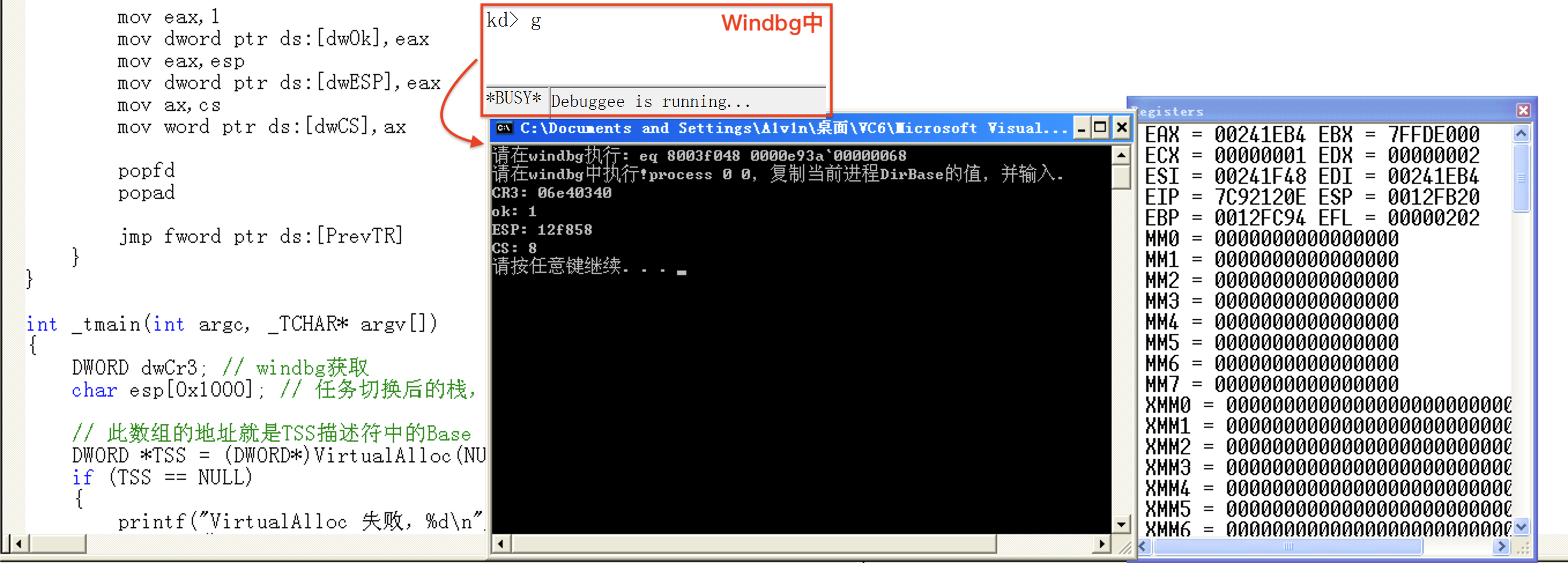

3. 完整代码如下。需要注意：

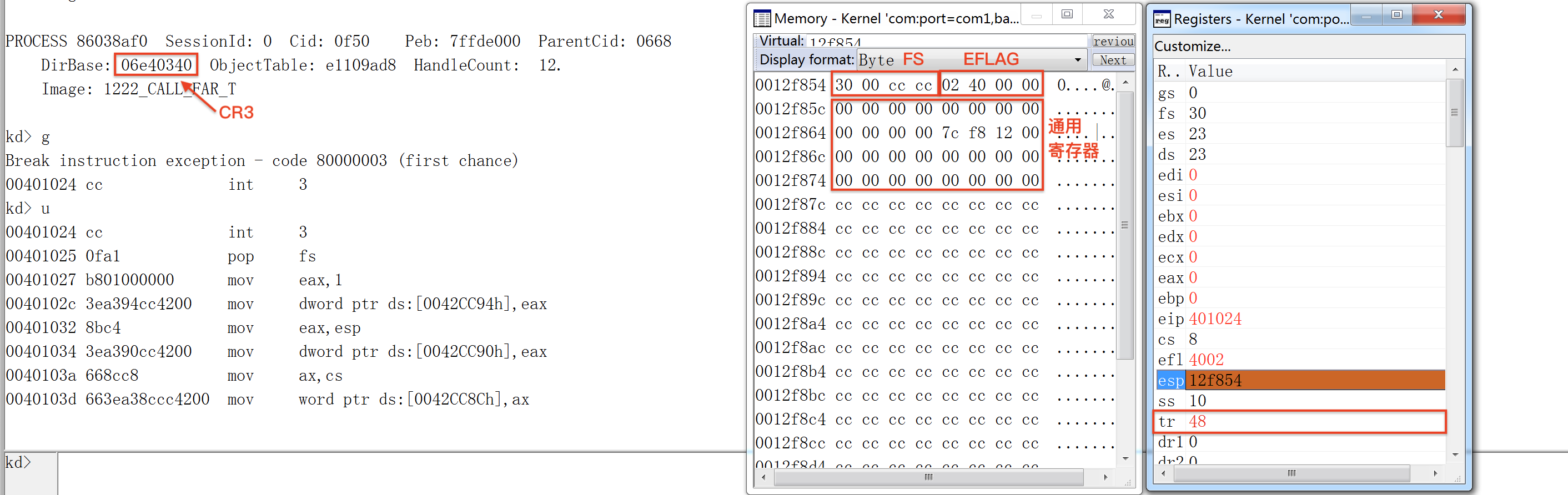

   • 程序运行时需要修改CR3的值，使用!process 0 0
   • TSS中的EIP为即将要执行的函数的入口地址
   • TSS中的ESP为即将要执行的函数的堆栈地址，但是堆栈是往低地址使用，所以需要给ESP赋值一个已经申请预留的堆栈中的一个相对较高的地址
   • IO位图、GS、LDT Windows已经没有使用了（win7没用IO位图）

   #include "stdafx.h"
   #include <Windows.h>
   #include <stdio.h>
   #include <tchar.h>
   #include <stdlib.h>

   DWORD dwOk;
   DWORD dwESP;
   DWORD dwCS;

   // 任务切换后的EIP
   void __declspec(naked) R0Func()
   {
   	__asm
   	{
   		pushad
   		pushfd

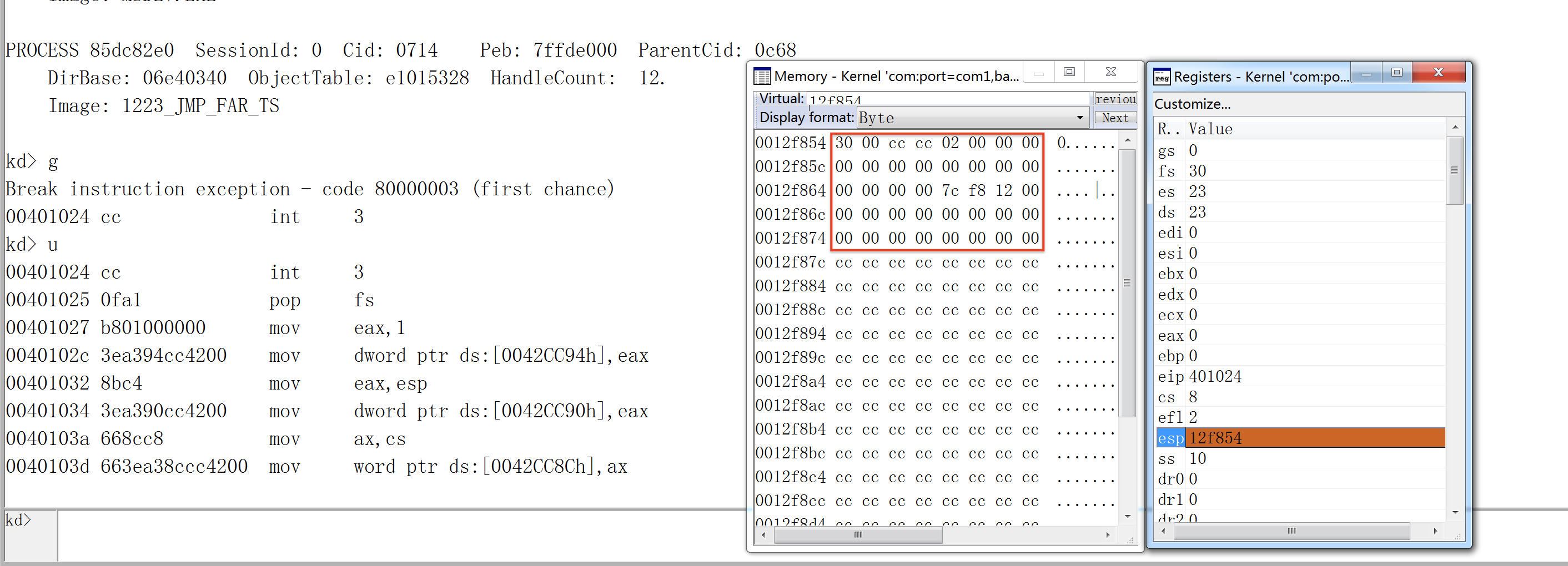

   		push fs
   		int 3 // int 3 会修改FS
   		pop fs

   		mov eax,1
   		mov dword ptr ds:[dwOk],eax
   		mov eax,esp
   		mov dword ptr ds:[dwESP],eax
   		mov ax,cs
   		mov word ptr ds:[dwCS],ax

   		popfd
   		popad
   		iretd
   	}
   }

   int _tmain(int argc, _TCHAR* argv[])
   {
   	DWORD dwCr3; // windbg获取
   	char esp[0x1000]; // 任务切换后的栈，数组名就是ESP

   	// 此数组的地址就是TSS描述符中的Base
   	DWORD *TSS = (DWORD*)VirtualAlloc(NULL,104,MEM_COMMIT,PAGE_READWRITE);
   	if (TSS == NULL)
   	{
   		printf("VirtualAlloc 失败，%d\n", GetLastError());
   		getchar();
   		return -1;
   	}
   	printf("请在windbg执行: eq 8003f048 %02x00e9%02x`%04x0068\n", ((DWORD)TSS>>24) & 0x000000FF,((DWORD)TSS>>16) & 0x000000FF, (WORD)TSS);
   	printf("请在windbg中执行!process 0 0，复制当前进程DirBase的值，并输入.\nCR3: "); // 在windbg中执行 !process 0 0 获取，DirBase: 13600420  这个数要启动程序后现查
   	scanf("%x", &dwCr3); // 注意是%x

   	TSS[0] = 0x00000000; // Previous Task Link CPU填充，表示上一个任务的选择子
   	TSS[1] = 0x00000000; // ESP0
   	TSS[2] = 0x00000000; // SS0
   	TSS[3] = 0x00000000; // ESP1
   	TSS[4] = 0x00000000; // SS1
   	TSS[5] = 0x00000000; // ESP2
   	TSS[6] = 0x00000000; // SS2
   	TSS[7] = dwCr3; // CR3 学到页就知道是啥了
   	TSS[8] = (DWORD)R0Func; // EIP
   	TSS[9] = 0x00000000; // EFLAGS
   	TSS[10] = 0x00000000; // EAX
   	TSS[11] = 0x00000000; // ECX
   	TSS[12] = 0x00000000; // EDX
   	TSS[13] = 0x00000000; // EBX
   	TSS[14] = (DWORD)esp+0x900; // ESP，解释：esp是一个0x1000的字节数组，作为裸函数的栈，这里传进去的应该是高地址，压栈才不会越界
   	TSS[15] = 0x00000000; // EBP
   	TSS[16] = 0x00000000; // ESI
   	TSS[17] = 0x00000000; // EDI
   	TSS[18] = 0x00000023; // ES
   	TSS[19] = 0x00000008; // CS 0x0000001B
   	TSS[20] = 0x00000010; // SS 0x00000023
   	TSS[21] = 0x00000023; // DS
   	TSS[22] = 0x00000030; // FS 0x0000003B
   	TSS[23] = 0x00000000; // GS
   	TSS[24] = 0x00000000; // LDT Segment Selector
   	TSS[25] = 0x20ac0000; // I/O Map Base Address

   	char buff[6] = {0,0,0,0,0x48,0};
   	__asm
   	{
   		call fword ptr[buff]
   	}
   	printf("ok: %d\nESP: %x\nCS: %x\n", dwOk, dwESP, dwCS);
     system("Pause");
   	getchar();
   	return 0;
   }

4. 在XP中执行上述代码。

5. 此时根据提示在Windbg中修改GDT表的段描述符：

   eq 8003f048 0000e93a·00000068

   !process 0 0;g获取CR3的值

6. 根据CR3的值回到XP中输入并回车，此时将会在Windbg中断在int 3，输入g执行返回，如果使用p单步将无法正常返回。



7. 使用int 3断下来后单步调试时观察堆栈和寄存器。

   1. 在XP中执行CALL FAR前下断点观察寄存器。



   2. 观察此时的TSS情况。



   3. 在XP中取消断点后F5执行，此时Windbg中查看0堆栈情况。堆栈中即为函数压入栈的8个通用寄存器、EFLAG寄存器、FS段寄存器。观察寄存器值也都成功替换。



   4. 此时观察TSS中的数值。



   5. 根据段选择子0x0028找到对应的段描述符80008b04`200020ab为任务切换的TSS段描述符，纪录的TSS段起始地址为：80042000，如下图即为上一个TSS段内存的数据。



3.5 练习：使用JMP调用任务段修改所有寄存器

JMP FAR： NT位置0，不会修改TSS previous task link（PTL）。

分别使用两种方式返回：

• JMP：既然是JMP触发执行的任务段，那也可以在裸函数中使用JMP跳到之前的TR保存的任务段进行返回。

• iretd：由于JMP FAR任务段不会保存PTL，且NT位置0，则需要在裸函数中将前一个TR的选择子填充到TSS的前2字节和NT置1。（但是在真正测试时即使在iretd前修改NT位为1，当执行到EIP=iretd时CPU还是会将NT位置为0，无法正确返回。）

1. 准备TSS。

2. 准备TSS段描述符并写入GDT表P=0的位置，XX00E9XX `XXXX0068，X为申请的104字节内存的首地址。

3. 完整代码如下。需要获取任务切换前的TR寄存器的段选择子，方便裸函数跳转返回。

   #include "stdafx.h"
   #include <Windows.h>
   #include <stdio.h>
   #include <tchar.h>
   #include <stdlib.h>

   DWORD dwOk;
   DWORD dwESP;
   DWORD dwCS;
   BYTE PrevTR[6] = {0};//保存任务切换前的TR段选择子
   // 任务切换后的EIP
   void __declspec(naked) R0Func()
   {
   	__asm
   	{
   		pushad
   		pushfd

   		push fs
   		int 3 // int 3 会修改FS
   		pop fs

   		mov eax,1
   		mov dword ptr ds:[dwOk],eax
   		mov eax,esp
   		mov dword ptr ds:[dwESP],eax
   		mov ax,cs
   		mov word ptr ds:[dwCS],ax

   		popfd
   		popad

   		jmp fword ptr ds:[PrevTr]
   	}
   }

   int _tmain(int argc, _TCHAR* argv[])
   {
   	DWORD dwCr3; // windbg获取
   	char esp[0x1000]; // 任务切换后的栈，数组名就是ESP

   	// 此数组的地址就是TSS描述符中的Base
   	DWORD *TSS = (DWORD*)VirtualAlloc(NULL,104,MEM_COMMIT,PAGE_READWRITE);
   	if (TSS == NULL)
   	{
   		printf("VirtualAlloc 失败，%d\n", GetLastError());
   		getchar();
   		return -1;
   	}
   	printf("请在windbg执行: eq 8003f048 %02x00e9%02x`%04x0068\n", ((DWORD)TSS>>24) & 0x000000FF,((DWORD)TSS>>16) & 0x000000FF, (WORD)TSS);
   	printf("请在windbg中执行!process 0 0，复制当前进程DirBase的值，并输入.\nCR3: "); // 在windbg中执行 !process 0 0 获取，DirBase: 13600420  这个数要启动程序后现查
   	scanf("%x", &dwCr3); // 注意是%x

   	TSS[0] = 0x00000000; // Previous Task Link CPU填充，表示上一个任务的选择子
   	TSS[1] = 0x00000000; // ESP0
   	TSS[2] = 0x00000000; // SS0
   	TSS[3] = 0x00000000; // ESP1
   	TSS[4] = 0x00000000; // SS1
   	TSS[5] = 0x00000000; // ESP2
   	TSS[6] = 0x00000000; // SS2
   	TSS[7] = dwCr3; // CR3 学到页就知道是啥了
   	TSS[8] = (DWORD)R0Func; // EIP
   	TSS[9] = 0x00000000; // EFLAGS
   	TSS[10] = 0x00000000; // EAX
   	TSS[11] = 0x00000000; // ECX
   	TSS[12] = 0x00000000; // EDX
   	TSS[13] = 0x00000000; // EBX
   	TSS[14] = (DWORD)esp+0x900; // ESP，解释：esp是一个0x1000的字节数组，作为裸函数的栈，这里传进去的应该是高地址，压栈才不会越界
   	TSS[15] = 0x00000000; // EBP
   	TSS[16] = 0x00000000; // ESI
   	TSS[17] = 0x00000000; // EDI
   	TSS[18] = 0x00000023; // ES
   	TSS[19] = 0x00000008; // CS 0x0000001B
   	TSS[20] = 0x00000010; // SS 0x00000023
   	TSS[21] = 0x00000023; // DS
   	TSS[22] = 0x00000030; // FS 0x0000003B
   	TSS[23] = 0x00000000; // GS
   	TSS[24] = 0x00000000; // LDT Segment Selector
   	TSS[25] = 0x20ac0000; // I/O Map Base Address

   	char buff[6] = {0,0,0,0,0x48,0};
   	__asm
   	{
   		pushad
   		str ax
   		lea edi,[PrevTR+4]//JMP后面的6个字节，低4字节为EIP，高2字节为段选择子
   		mov [edi],ax
   		popad

   		jmp fword ptr[buff]
   	}
   	printf("ok: %d\nESP: %x\nCS: %x\n", dwOk, dwESP, dwCS);
   	system("Pause");
   	getchar();
   	return 0;
   }

4. VC6中运行后到Windbg中写对应的GDT表TSS段描述符，并获取CR3的值。

   • eq 8003f048 0000e93a`00000068
   • !process 0 0;g

5. 回到XP的VC6中输入CR3值后回车，此时断在裸函数的int 3，观察寄存器和堆栈。

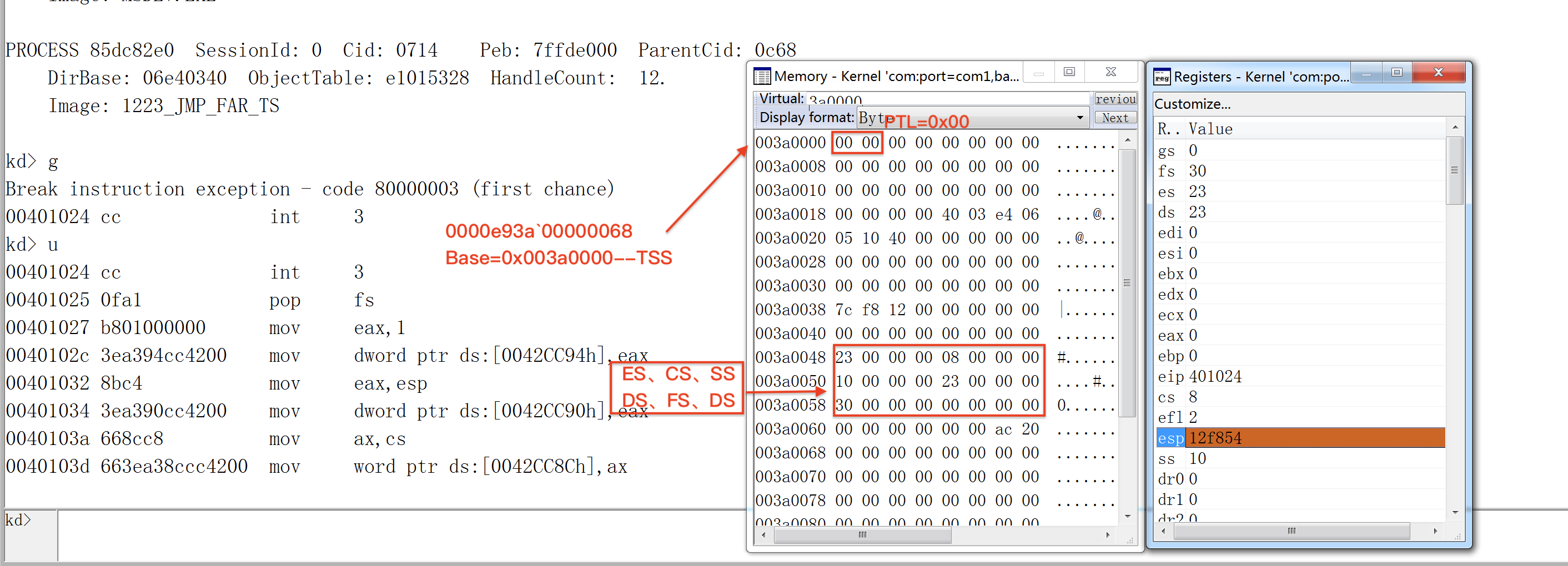

6. 观察TSS段。



   • 此时的PTL=0x00，说明JMP AFR任务段确实没有修改TSS中的PTL。
   • 对应的段寄存器的值已经修改成功。

7. 此时Windbg中输入g运行后成功返回，如下图。



在另外的测试中，使用iretd返回时，即使NT置1，并修改TSS的PTL，当执行到eip=iretd指令时，EFLAG又回自动将NT位置0，所以无法使用iretd进行返回，或者可以尝试使用中断返回试试（使用堆栈）。

结论：3环CALL任务段选择子 --> GDT找到对应任务段描述符 --> 将任务段描述符加载到TR寄存器，同时根据任务段中的Base找到TSS内存块的起始地址 --> 根据TSS中的EIP去执行代码 --> IRETD返回。

1. CALL任务段不会将返回地址压栈，因为使用TR的选择子跳过去。返回也不会使用到返回地址，而是使用PTL（前一个TR的段选择子）。
2. 即使在iretd前修改NT位为1，当执行到EIP=iretd时CPU还是会将NT位置为0，无法正确返回（有可能是因为要切回去的那个任务的TSS段描述符的B位为1，正在忙，处理器是通过TSS的B位来检测重入的。因中断，iret，call，jmp指令发起的任务切换时，处理器固件会检测新任务的TSS的B位，如果该位为1，则处理器不允许这样的任务切换）。
3. 无论何时，只要处理器碰到iret指令，它都会检查NT位。

具体详细的可以参考它的笔记二十六、二十七。

• 【OS学习笔记】二十六 保护模式八：任务门—任务切换
• 【OS学习笔记】二十七 保护模式八：任务切换的方法之—-jmp与call的区别以及任务的中断嵌套

4 任务门

Windows、Linux都没有使用CPU提供的通过TSS来切换线程，而是使用堆栈。那操作系统用TSS来做什么？

既然已经有了任务段为什么还要有任务门？

任务门存在的意义其一 int 8双重错误举例：

假设一个除以0错误，首先会触发int 0中断去查IDT表中对应的地址去执行，如果在执行过程中如果再次出错时就会触发int 8。

int 8是如何接管处理的呢？一旦进入8号中断，将会替换一堆寄存器，保证CPU 能跳到一个正确的地方去执行（除非那个地方也被破坏了），此时什么错误都无所谓了，收集信息后，蓝屏。

任务门int 8查的IDT表即为任务门：

IDT–00008500`00501198–0050–0101 0 0 00–0xA–GDT第十一个

GDT–80008955`27000068–32位TSS任务段Base：80552700–dd 80552700–80544509–uf 80544509

调用任务段的三种方法：CALL/JMP FAR、任务门。

IDT表可以包含3种门描述符：

• 任务门描述符
• 中断门描述符
• 陷阱门描述符

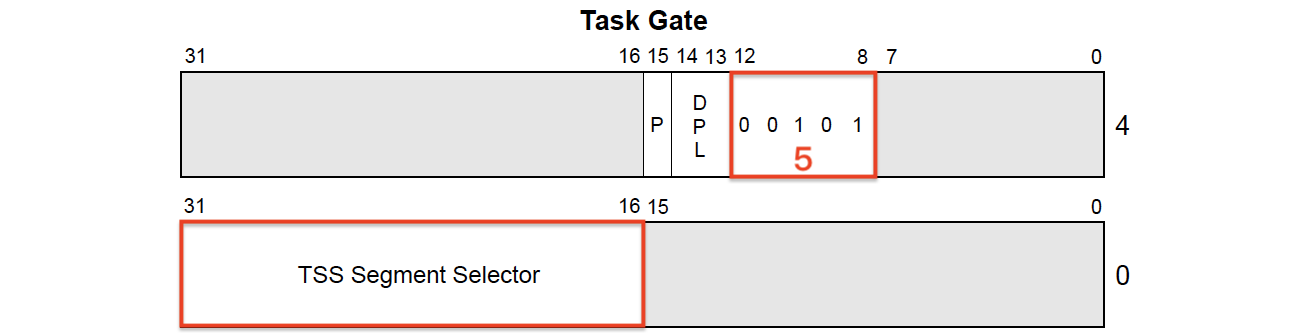

任务门描述符：

TSS段描述符结构如下：

任务门的执行过程：

1. INT N指令来去IDT表中找对应的任务门描述符
2. 查询IDT表找到任务门描述符
3. 通过任务门描述符表的TSS段选择子查询GDT表，找到任务段描述符
4. 根据TSS段描述符的Base找到TSS任务段内存块
5. 使用TSS段中的值修改寄存器
6. IRETD返回

执行流程图如下：

4.1 练习：使用任务门修改所有的寄存器的值

1. 构造任务门段描述符：0000E500`00480000

   • P=1
   • DPL=0x11=3（能让3环的代码访问到这个门）
   • S=0
   • 0x1110=0xE
   • 任务门：0x0101=0x5
   • TSS段选择子：0x0048（查GDT的第10项）0100 1 0 00

2. 修改IDT表。（找个P=0的，如第33项）eq 8003f500 0000E500`00480000



3. 代码如下。

   #include "stdafx.h"
   #include <Windows.h>
   #include <stdio.h>
   #include <tchar.h>
   #include <stdlib.h>

   DWORD dwOk;
   DWORD dwESP;
   DWORD dwCS;
   DWORD *TSS = NULL;	 //TSS内存块
   // 任务切换后的EIP
   void __declspec(naked) R0Func()
   {
   	__asm
   	{
   		pushad
   		pushfd

   		mov eax,1
   		mov dword ptr ds:[dwOk],eax
   		mov eax,esp
   		mov dword ptr ds:[dwESP],eax
   		mov ax,cs
   		mov word ptr ds:[dwCS],ax

   		popfd
   		popad

   		iretd
   	}
   }

   int _tmain(int argc, _TCHAR* argv[])
   {
   	DWORD dwCr3; // windbg获取
   	char esp[0x1000]; // 任务切换后的栈，数组名就是ESP

   	// 此数组的地址就是TSS描述符中的Base
   	TSS = (DWORD*)VirtualAlloc(NULL,104,MEM_COMMIT,PAGE_READWRITE);
   	if (TSS == NULL)
   	{
   		printf("VirtualAlloc 失败，%d\n", GetLastError());
   		getchar();
   		return -1;
   	}
   	printf("请在windbg执行: eq 8003f048 %02x00e9%02x`%04x0068\n", ((DWORD)TSS>>24) & 0x000000FF,((DWORD)TSS>>16) & 0x000000FF, (WORD)TSS);
   	printf("请在windbg中执行!process 0 0，复制当前进程DirBase的值，并输入.\nCR3: "); // 在windbg中执行 !process 0 0 获取，DirBase: 13600420  这个数要启动程序后现查
   	scanf("%x", &dwCr3); // 注意是%x

   	TSS[0] = 0x00000000; // Previous Task Link CPU填充，表示上一个任务的选择子
   	TSS[1] = 0x00000000; // ESP0
   	TSS[2] = 0x00000000; // SS0
   	TSS[3] = 0x00000000; // ESP1
   	TSS[4] = 0x00000000; // SS1
   	TSS[5] = 0x00000000; // ESP2
   	TSS[6] = 0x00000000; // SS2
   	TSS[7] = dwCr3; // CR3 学到页就知道是啥了
   	TSS[8] = (DWORD)R0Func; // EIP
   	TSS[9] = 0x00000000; // EFLAGS
   	TSS[10] = 0x00000000; // EAX
   	TSS[11] = 0x00000000; // ECX
   	TSS[12] = 0x00000000; // EDX
   	TSS[13] = 0x00000000; // EBX
   	TSS[14] = (DWORD)esp+0x900; // ESP，解释：esp是一个0x1000的字节数组，作为裸函数的栈，这里传进去的应该是高地址，压栈才不会越界
   	TSS[15] = 0x00000000; // EBP
   	TSS[16] = 0x00000000; // ESI
   	TSS[17] = 0x00000000; // EDI
   	TSS[18] = 0x00000023; // ES
   	TSS[19] = 0x00000008; // CS 0x0000001B
   	TSS[20] = 0x00000010; // SS 0x00000023
   	TSS[21] = 0x00000023; // DS
   	TSS[22] = 0x00000030; // FS 0x0000003B
   	TSS[23] = 0x00000000; // GS
   	TSS[24] = 0x00000000; // LDT Segment Selector
   	TSS[25] = 0x20ac0000; // I/O Map Base Address

   	char buff[6] = {0,0,0,0,0x48,0};
   	__asm
   	{
   		//jmp fword ptr[buff]
   		int 32
   	}
   	printf("ok: %d\nESP: %x\nCS: %x\n", dwOk, dwESP, dwCS);
   	system("Pause");
   	getchar();
   	return 0;
   }

   4. 在VC6中执行代码。

   5. 根据TSS任务段的地址在GDT表中构造TSS任务段描述符，然后获取CR3的值。（!process 0 0）





   6. 回到XP的VC6中输入CR3的值06e40300后F5继续执行。



Windows XP 段保护（一）

Windows XP 段保护（二）

Windows XP 段保护（三）
